此篇文档 AI 内容占比约 65% ，阅读耗时约 20 分钟。内容核准：管鑫荣

1. 引言：工作流自动化平台的架构演进与设计哲学

n8n 是一个基于节点的工作流自动化平台，作为集成平台即服务（Integration Platform as a Service, iPaaS）的开源代表，其核心使命是将异构系统之间的数据流转与业务逻辑连接从“手动编码”转变为“可视化编排”。它面向的技术与非技术用户均能通过拖拽式界面构建复杂流程，实现跨应用、跨系统的端到端自动化。

然而，相较于传统低代码/无代码工具，n8n 的独特之处在于其高度模块化、可扩展且生产就绪的全栈架构设计。它并非简单的前端可视化组件堆砌，而是一套由清晰职责划分的包构成的单体仓库（Monorepo）系统，以 TypeScript + Node.js + 现代前端框架的 Editor UI 构建，融合了现代 Web 框架、依赖注入、事件驱动模型和生产级的并行执行与多实例扩展能力，形成一套兼具灵活性与可靠性的工程体系。

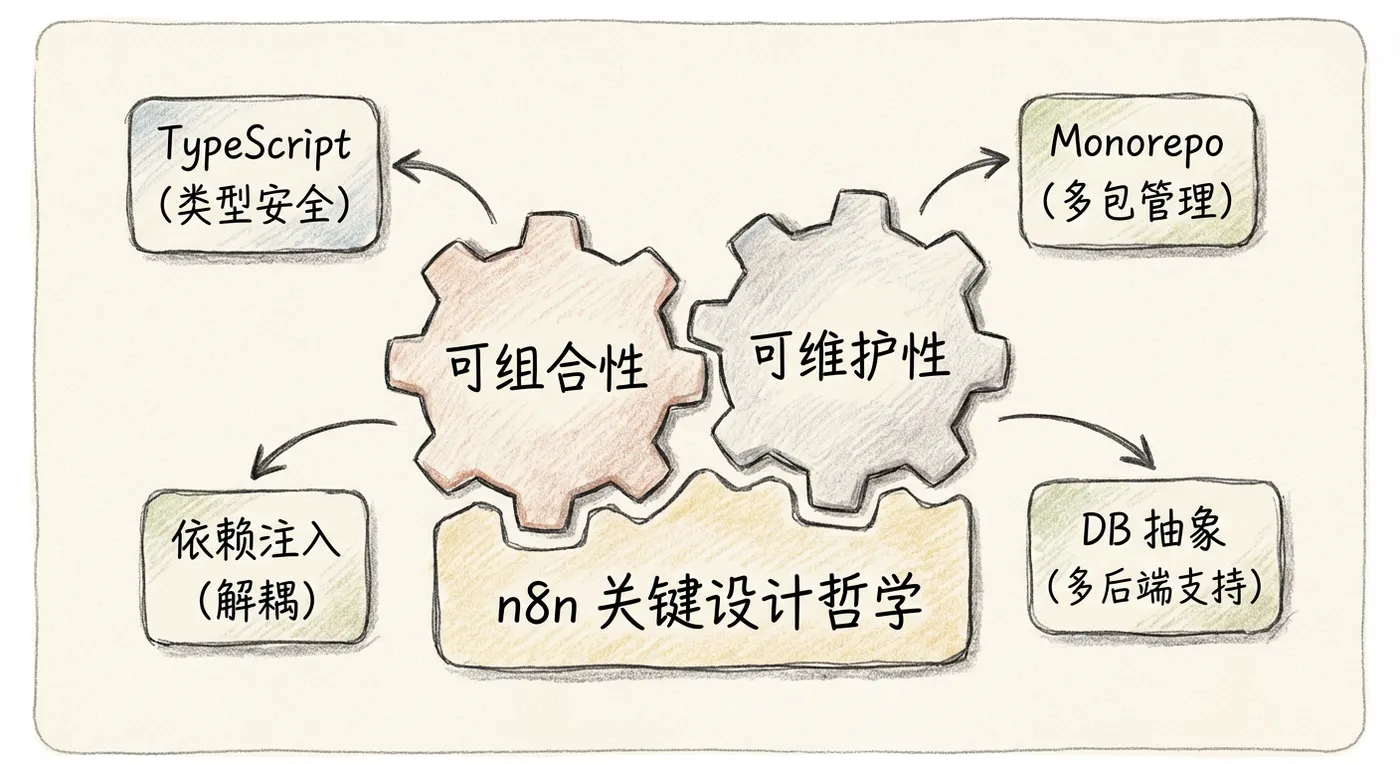

关键设计哲学：  “可组合性”（Composability） 与 “可维护性”（Maintainability） 并重。   n8n 不追求单一“大而全”的封闭系统，而是通过定义良好的接口边界、松耦合的服务结构和标准化的开发流程，使开发者既能快速上手，又能深入定制，甚至在不修改核心代码的前提下扩展新功能。

这一设计哲学决定了 n8n 的技术选型并非偶然。例如：

• 使用 TypeScript 而非 JavaScript，是为了在大规模协作中保障类型安全；

• 采用 现代 Monorepo 工具链（如 PNPM 等） 管理多包依赖，是为了解决单体仓库下的构建效率问题；

• 借助 @n8n/di 实现依赖注入，是为了打破硬编码依赖，提升测试覆盖率；

• 将数据库访问抽象为 @n8n/db 包，则是为了支持 PostgreSQL、MySQL、SQLite 多种后端，增强部署弹性。


这些决策背后，是对“如何让一个开源项目长期可持续发展”的深刻思考——既不能因过度解耦导致维护成本飙升，也不能因紧耦合而丧失扩展性。

本文将围绕 n8n 的六大核心技术维度展开深度剖析，揭示其为何能在众多 iPaaS 工具中脱颖而出，成为企业级自动化基础设施的优选方案。

2. 架构总览：分层解耦与模块化协同

n8n 的整体架构遵循 “关注点分离”（Separation of Concerns） 与 “类似微服务的分层设计” 原则，虽为单体仓库（Monorepo），但通过明确的包间依赖关系，实现了近似微服务的独立演化能力。

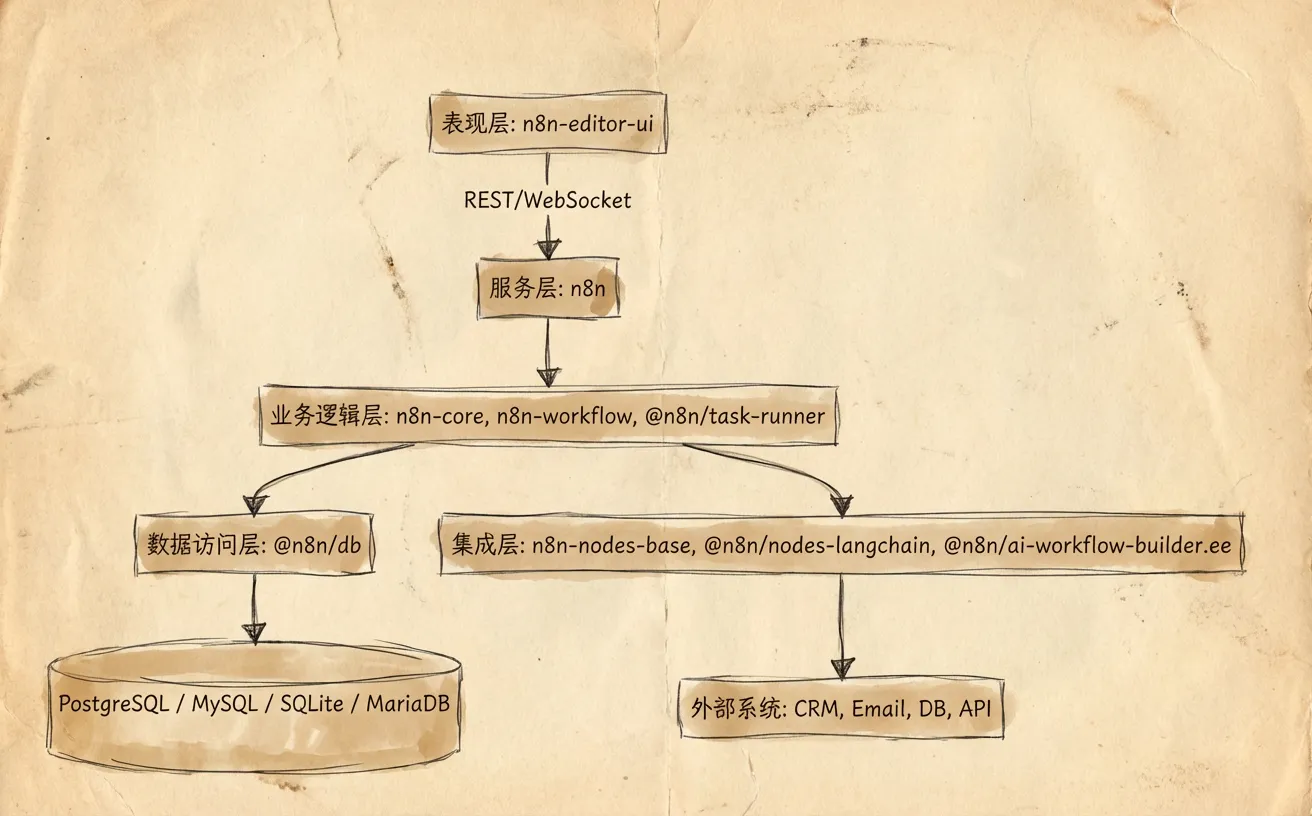

2.1 层次化架构图解

该架构呈现出典型的四层结构：

1. 表示层（Presentation Layer）：负责用户交互与可视化编辑。

2. 服务层（Service Layer）：协调请求路由、工作流触发与上下文管理。

3. 业务逻辑层（Business Logic Layer）：处理执行调度、任务运行、表达式评估等核心逻辑。

4. 数据访问层（Data Access Layer）：统一管理持久化存储，屏蔽数据库差异。


关键设计洞察：   尽管所有模块位于同一仓库中，但它们之间存在严格的依赖方向性。

这种“只读依赖、向下依赖”的模式，有效防止了循环依赖，确保了模块间的低耦合。

2.2 核心模块职责拆解

3. 核心机制深度剖析：事件驱动与依赖注入

3.1 事件驱动的工作流执行模型

n8n 的工作流本质上是一个 有向图（Directed Graph），每个节点代表一个原子操作（如“发送邮件”、“查询数据库”），边代表数据流路径。

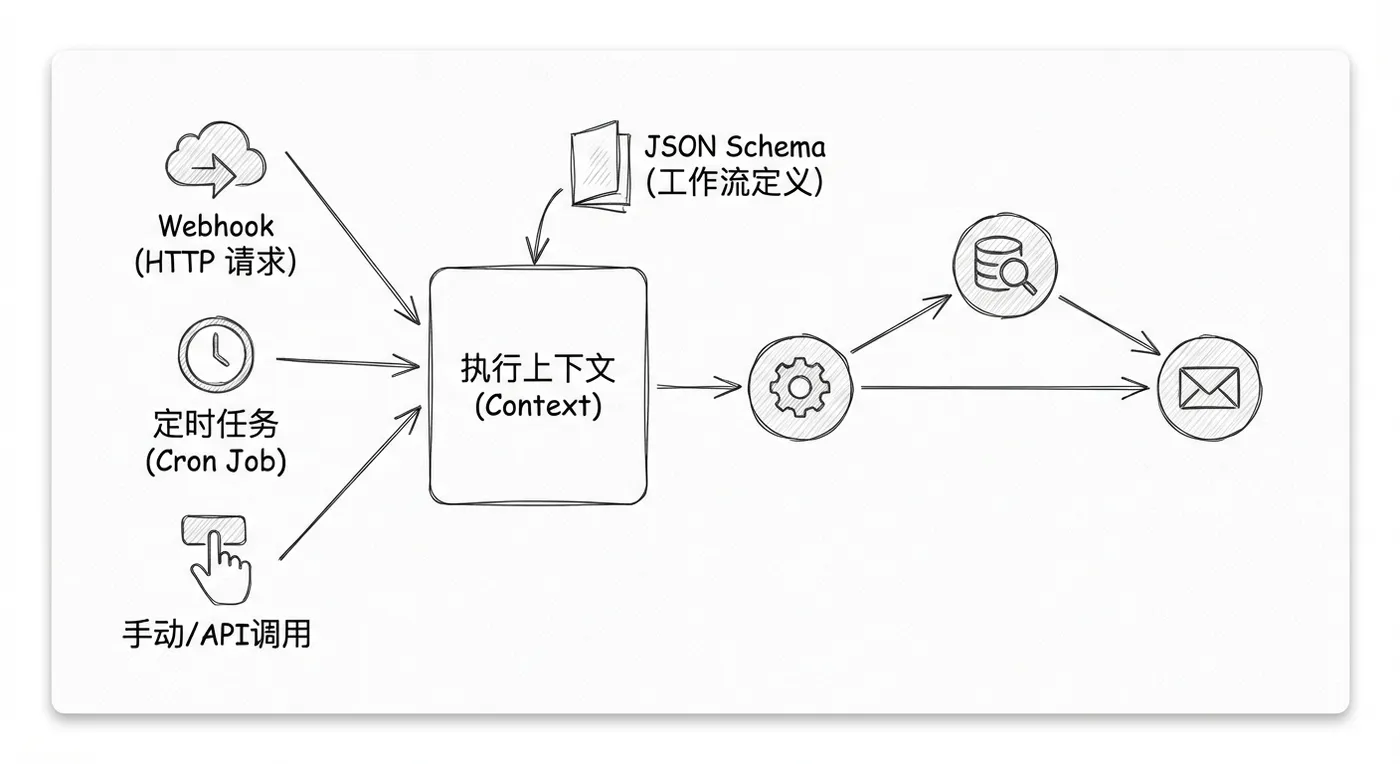

执行触发机制

工作流可通过以下三种方式触发：

• HTTP 请求（Webhook）

• 定时任务（Cron Job）

• 手动启动或外部 API 调用


一旦触发，系统将：

1. 从数据库加载工作流定义（JSON Schema）

2. 构建执行上下文（Context）

3. 根据拓扑顺序逐节点执行

4. 数据沿连接线流动，传递至下一个节点


事件循环与异步控制

在 n8n-workflow 模块中，执行流程如下（简化示意代码，真实实现包含并行分支与错误处理逻辑）：

// src/workflow-engine/executeWorkflow.ts
export async function executeWorkflow(
  workflow: Workflow,
  context: Context,
  executionId: string
): Promise<void> {
  const nodes = getTopologicallySortedNodes(workflow); // 拓扑排序
  for (const node of nodes) {
    await executeNode(node, context); // 异步执行
  }
}

关键设计优势：

通过 拓扑排序（Topological Sorting） 确保节点按依赖顺序执行，避免循环依赖或未定义状态的问题。   同时，每个 executeNode 为异步函数，支持并行分支与并发执行。

与同类对比：Airflow vs n8n

结论：

n8n 更适合需要实时响应外部事件（如用户提交表单、支付成功通知）的场景，而 Airflow 更适用于批处理与离线分析。

3.2 依赖注入框架：@n8n/di 的工程价值

n8n 的模块间依赖管理由 @n8n/di 框架实现，这是一个基于装饰器与反射的轻量级依赖注入容器。

容器注册机制

// src/services/LoggerService.ts
import { Injectable } from '@n8n/di';
@Injectable()
export class LoggerService {
  log(message: string) {
    console.log(`[LOG] ${message}`);
  }
}
// src/workflow-engine/WorkflowExecutor.ts
import { Inject } from '@n8n/di';
import { LoggerService } from './LoggerService';
export class WorkflowExecutor {
  constructor(
    @Inject() private readonly logger: LoggerService
  ) {}
  async execute() {
    this.logger.log('Starting workflow execution...');
  }
}

依赖注入的优势

1. 松耦合：模块不再硬编码而是通过构造函数注入。

2. 可测试性强：可在单元测试中替换为 MockLoggerService。

3. 生命周期管理：

• 单例（Singleton）：默认行为，全局唯一实例

• 瞬态（Transient）：每次请求创建新实例

• 请求范围（Request Scope）：绑定当前执行上下文


4. 性能关键路径：异步执行与资源隔离

4.1 执行模式选择：主进程 vs 工作节点

n8n 支持两种执行模式，以适应不同负载场景：

性能优势：

在高并发场景下，工作节点模式可显著降低主服务压力，避免因单个长耗时任务阻塞其他请求。

内存与 CPU 隔离策略

• 支持启用 CPU 亲和性（affinity）绑定特定核心

• 支持动态扩缩容（根据队列长度自动增加工作节点数）


4.2 缓存与预取机制

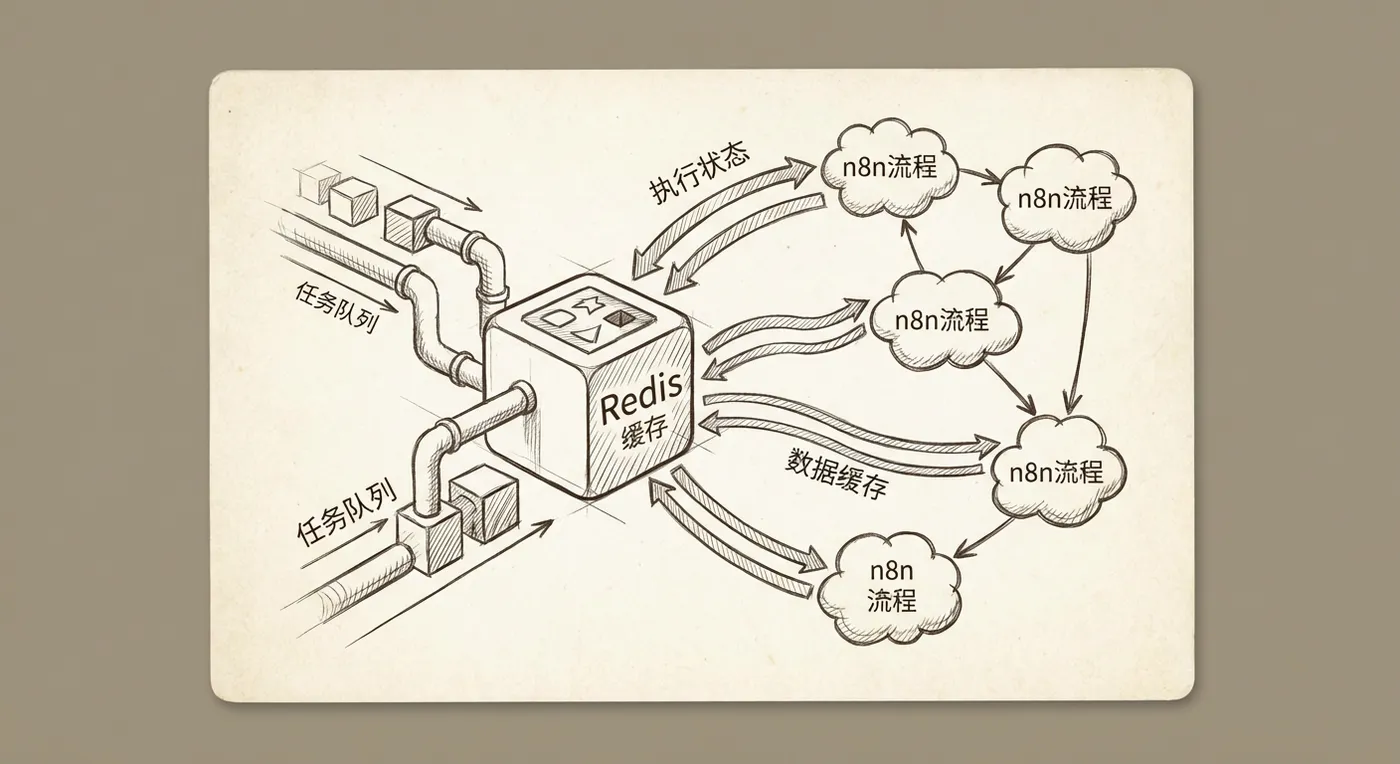

n8n 利用 Redis 主要用于任务队列、执行状态与部分运行时数据缓存,(简化示意代码)如下

// src/cache/CacheManager.ts
export class CacheManager {
  async get<T>(key: string): Promise<T | null> {
    return this.redis.get(key);
  }
  async set<T>(key: string, value: T, ttl?: number): Promise<void> {
    await this.redis.setex(key, ttl || 3600, JSON.stringify(value));
  }
}

性能收益：

减少重复数据库查询，降低延迟，提升吞吐量。

5. 安全机制内建：凭据管理与认证策略

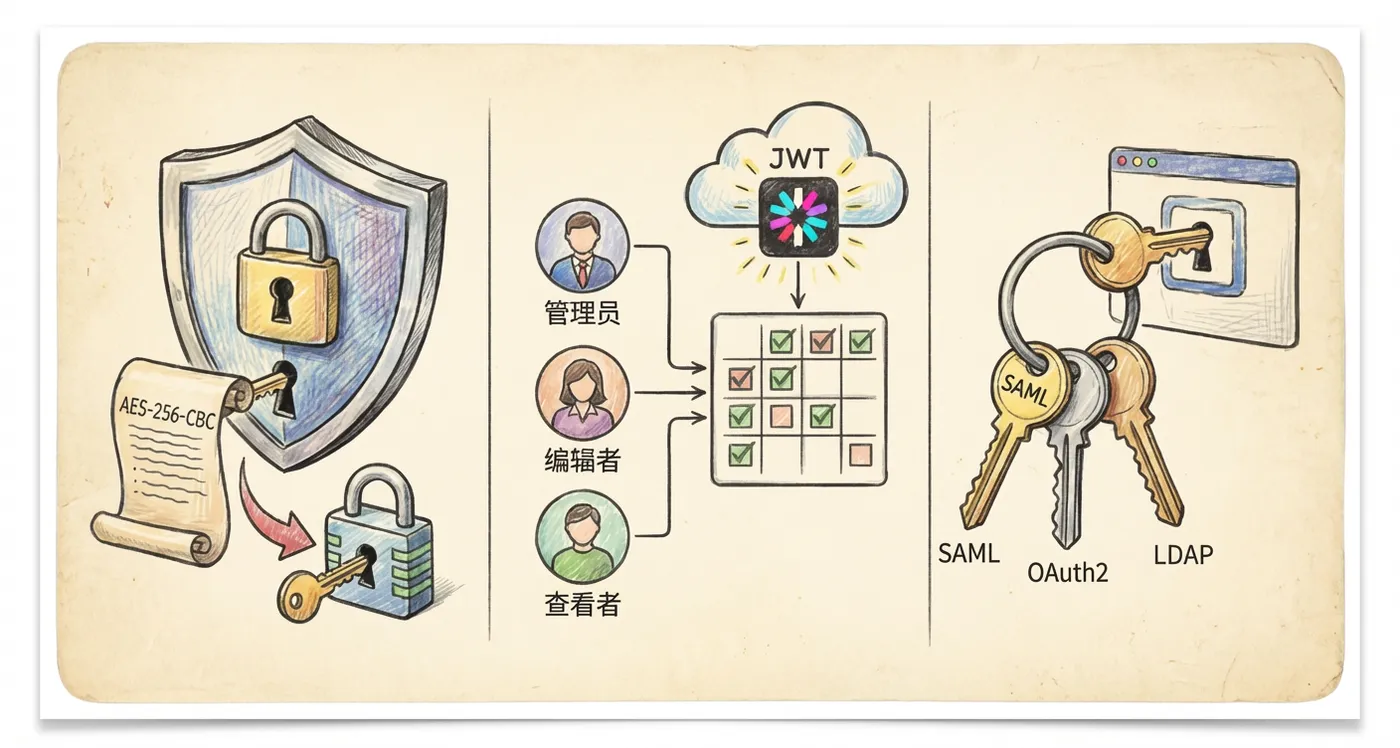

5.1 凭据加密存储

n8n 使用 AES-256-CBC 算法对敏感信息进行加密，密钥由环境变量 N8N_ENCRYPTION_KEY 提供。（示意代码，非完整实现）如下：

// src/credentials/CredentialManager.ts
export class CredentialManager {
  encrypt(plainText: string): string {
    return crypto
      .createCipheriv('aes-256-cbc', key, iv)
      .update(plainText)
      .end()
      .final('hex');
  }
  decrypt(cipherText: string): string {
    return crypto
      .createDecipheriv('aes-256-cbc', key, iv)
      .update(cipherText, 'hex')
      .end()
      .read()
      .toString();
  }
}

5.2 认证与授权机制

• JWT 身份验证：所有 API 请求需携带 JWT Token

• RBAC 权限模型：支持角色（Admin, Editor, Viewer）与权限粒度控制

• SSO 集成：支持 SAML、OAuth2、LDAP


对比说明：   相较于 Zapier（闭源）、Make（formerly Integromat），n8n 在自托管模式下可结合企业基础设施实现完整的 企业级安全控制能力，包括空气隔离（Air Gap）、审计日志、网络分段等，满足金融、医疗等行业合规要求。

6. 扩展点架构：自定义节点与插件系统

n8n 提供了完整的扩展机制，允许开发者创建自定义节点，无需修改核心代码。

6.1 创建自定义节点流程

# 安装 CLI 工具
npm install --global @n8n/node-cli

# 创建自定义节点代码工程
n8n-node new

node.ts 简化示例:

import { IExecuteFunctions, INodeProperties } from 'n8n-workflow';
export const properties: INodeProperties[ ] = [
  {
    displayName: 'API Key',
    name: 'apiKey',
    type: 'string',
    default: '',
    required: true,
  },
];
export async function execute(this: IExecuteFunctions) {
  const apiKey = this.getNodeParameter('apiKey') as string;
  const response = await fetch('https://api.example.com/data', {
    headers: { Authorization: `Bearer ${apiKey}` },
  });
  return [{ json: await response.json() }];
}

7. 演进路线分析：从单体到可扩展生态

n8n 早期版本为纯单体应用，随着社区增长，逐渐演变为模块化架构，n8n 从“流程自动化工具”逐步演进为“企业级集成与自动化中枢平台”。关键里程碑包括：

8. 总结与架构启示

n8n 的成功不仅在于其功能丰富，更在于其工程化设计的前瞻性。它通过以下五项关键技术突破，构建了一个真正可落地的企业级自动化平台：

1. 模块化单体架构：兼顾开发效率与系统稳定性

2. 事件驱动执行模型：支持真实世界中的异步触发

3. 依赖注入框架：实现组件松耦合与可测试性

4. 工作节点模式：解决高并发下的性能瓶颈

5. 安全第一的设计理念：从凭据加密到 SSO 支持，覆盖完整链路


n8n 不仅是一个工具，更是一种现代软件工程范式的体现：通过合理的抽象、严格的工程规范与开放的扩展机制，让复杂系统变得可理解、可维护、可进化。
