RK3568开发笔记（一）：瑞芯微RK3568芯片介绍，入手开发板的核心板介绍

# 前言

  目前主流国产芯片为RV11XX、RK33XX、Hi35XX系列，本系列开启RK3568系列的技术教程笔记分享。

  本篇主要介绍RK3568芯片和入手开发板的核心板详细介绍。

<br>

# RK3568芯片介绍

## 简介

&emsp;&emsp;瑞芯微RK3568芯片是一款定位中高端的通用型SOC，是一款高性能低功耗四核应用处理器，采用22nm制程工艺，集成4核arm架构A55处理器和Mali G52 2EE图形处理器，支持4K解码和1080P编码。RK3568支持SATA/PCIE/USB3.0等各类型外围接口，内置独立的NPU，可用于轻量级人工智能应用。

&emsp;&emsp;**RK3568支持安卓11和linux系统，主要面向物联网网关、NVR存储、工控平板、工业检测、工控盒、卡拉OK、云终端、车载中控等行业定制市场。**

&emsp;&emsp;**嵌入式3D GPU使RK3568与OpenGL ES 1.1/2.0/3.2完全兼容，OpenCL 2.0和Vulkan 1.1。特殊的2D硬件引擎将最大限度地提高显示性能并提供非常流畅的操作。**

&emsp;&emsp;内置NPU支持INT8/INT16混合操作。此外，兼容基于一系列框架的网络模型，如TensorFlow/MXNet/PyTorch/Caffe可轻松转换。

&emsp;&emsp;RK3568具有高性能外部内存接口(DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X)能够维持要求的内存带宽，并提供了许多强大的嵌入式硬件引擎来优化高端应用程序的性能，**RK3568支持几乎全格式的H.264解码器4K@60fps，H.265解码器依据4K@60fps，还支持H.264/H.265编码器1080p@60fps，高品质JPEG编码器/解码器。**

&emsp;&emsp;

## 主要特点

### 工艺

- 22 nm

### CPU

- 四核64位Cortex-A55，主频最高2.0GHz

### 内存

- DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X

- 支持eMMC 5.1，SDIO3.0

### NPU

- 支持0.8T算力

### GPU

-  ARM G52 2EE

- 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1

- 内嵌高性能2D加速硬件

### 显示

- 支持多屏异显

- 支持eDp/HDMI2.0/MIPI/LVDS/24bit RGB/T-CON

### 多媒体

- 支持4K 60fps H.265/H.264/VP9视频解码

- 支持1080P 60fps H.265/H.264视频编码

- 支持8M ISP，支持HDR

### 外围接口

- 支持USB2.0/USB3.0/PCIE3.0/PCIE2.1/SATA3.0/QSGMII

## 芯片逻辑框图

&emsp;&emsp;

&emsp;&emsp;

&emsp;&emsp;**注意：外设存在引脚复用的问题**。

<br>

# 核心板

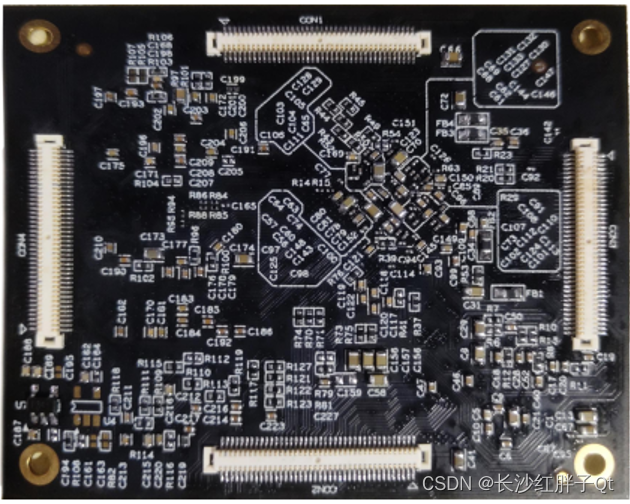

## 核心板实物

&emsp;&emsp;

&emsp;&emsp;

&emsp;&emsp;

&emsp;&emsp;

### 连接器

&emsp;&emsp;4 x 80pin AXK5F80347YG AXK6F80347YG 0.5mm

&emsp;&emsp;松下连接器：

&emsp;&emsp;

&emsp;&emsp;有点小贵，用了4个，差不多20-30之间了，而且底板和核心板都要用。

&emsp;&emsp;核心板插拔也要注意：

&emsp;&emsp;

&emsp;&emsp;正确的方式是对准后，要平行平稳的安装和拆卸（从核心板四个角的方向依次翘开连接器）。

&emsp;&emsp;

&emsp;&emsp;

## 核心板参数

&emsp;&emsp;

## 核心板接口速度

&emsp;&emsp;

## 核心板接口资源

&emsp;&emsp;

## 核心板主要功能介绍

&emsp;&emsp;

## 核心板框架示意图

&emsp;&emsp;

## 核心板排针引脚图

&emsp;&emsp;

&emsp;&emsp;

&emsp;&emsp;

&emsp;&emsp;

&emsp;&emsp;

## 核心板尺寸图

&emsp;&emsp;pcb尺寸：65mm x55mm。

&emsp;&emsp;
