下水管道损坏检测：基于YOLO11的云上视觉AI训练实践
一、业务场景：城市地下管网的智能巡检需求
随着城市化进程加速，地下排水管网、工业管廊和隧道等基础设施的日常巡检与维护成为保障城市安全运行的关键环节。传统的人工巡检方式依赖经验判断，效率低、主观性强，且难以覆盖所有隐蔽区域。尤其是在管道内部，由于空间狭窄、光照复杂、环境潮湿，人工检测不仅成本高昂，还面临安全风险。
以“下水管道损坏检测”为例，典型的缺陷类型包括：Break-Hole-Collapse-Kink（破损-孔洞-坍塌-扭曲）、Crack-Fracture（裂缝）、Deformation-Shape（变形）、Deterioration（劣化）、Joints（接头）、Slabbing-Spalling-Delamination-Patches（剥落-分层-补丁） 以及 Surface Damage Corrosion（表面损伤腐蚀）。这些缺陷的精准识别，直接影响维修派单、隐患治理和管道寿命评估的效率。
基于计算机视觉的目标检测技术，特别是轻量级、高精度的YOLO系列模型，为管道巡检自动化提供了可行的技术路径。本文将围绕YOLO11，结合一个包含100张代表性图片的下水管道损坏检测数据集，介绍从数据准备、云上存储、模型训练到工程化落地的完整流程。
二、数据集准备：从原始视频到标注样本
2.1 数据来源与素材构成
本实践使用的数据集来源于一个整理好的下水管道损坏检测数据集。原始素材通过视频抽帧方式获取，从一段时长约30秒的巡检视频中提取了100张代表性图片，覆盖了管道内部和外部在不同光照、角度下的多种缺陷形态。

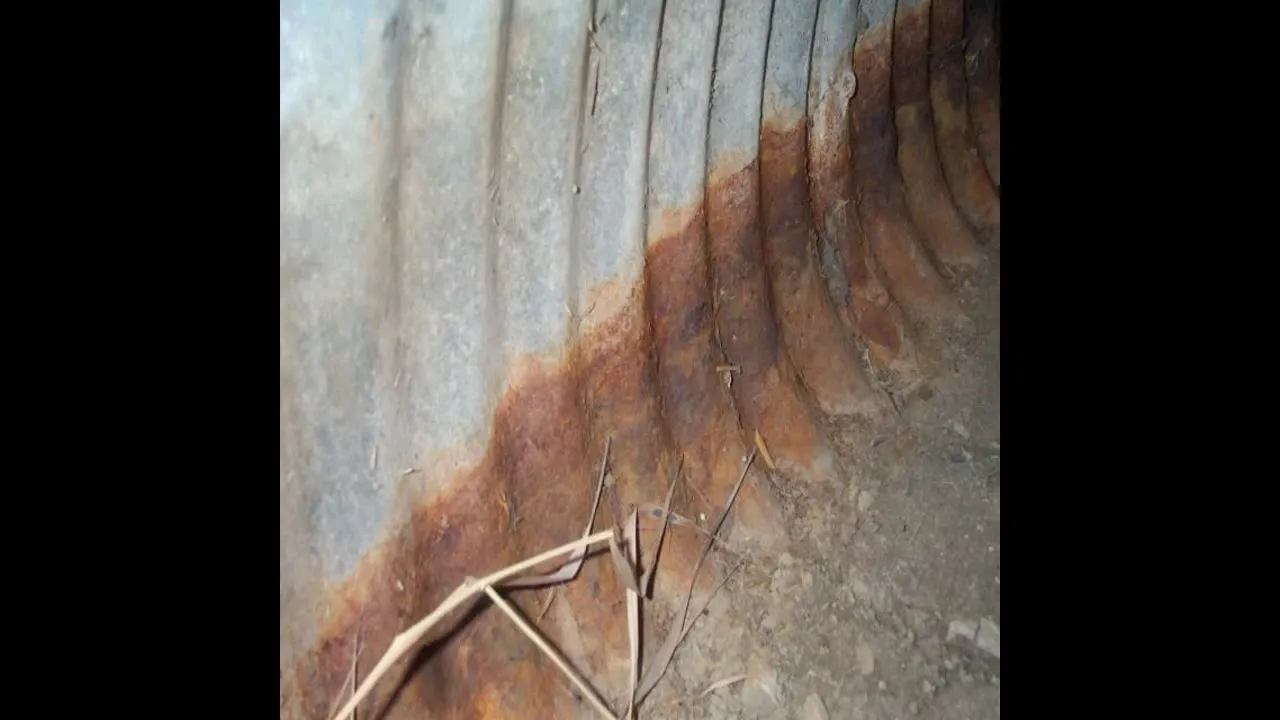

图：管道外部大面积锈蚀，属于Surface Damage Corrosion类，表面有明显氧化痕迹。
2.2 标注工具与流程
采用Label Studio作为标注工具，支持导入JSON格式的任务列表，并配置了7个标注类别。标注时需特别注意：
- 裂缝（Crack-Fracture）：需区分细微裂纹与结构性裂缝，标注边界应精确到像素级。
- 腐蚀（Surface Damage Corrosion）：关注面积占比和边缘清晰度，避免与污渍混淆。
- 变形（Deformation-Shape）：需标注局部凹陷或凸起区域，这类缺陷通常伴随应力集中。

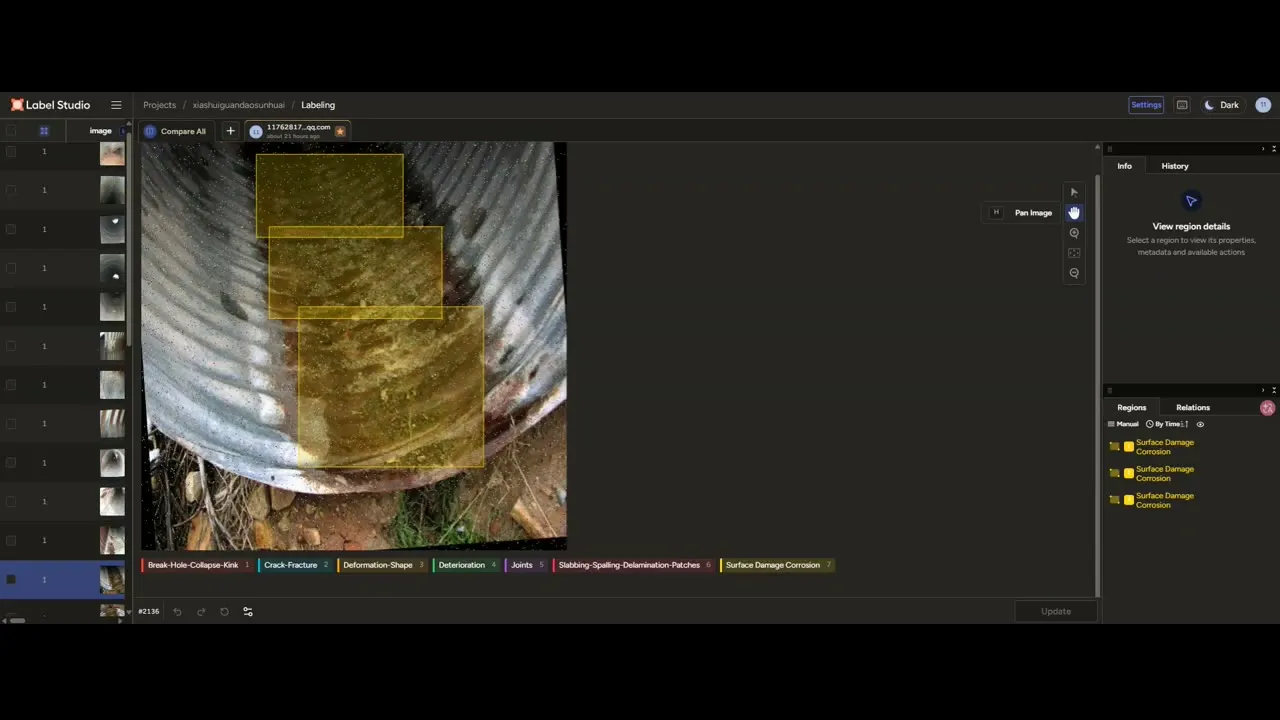

图：标注清晰标示出管道外壁的腐蚀区域，为模型训练提供精准指导。
2.3 数据质量控制
在标注过程中，发现部分图像由于拍摄角度或光线问题，存在模糊或过暗的情况。例如，模型验证阶段的一张图像因画面不清晰而无法有效分析，这提醒我们在数据准备阶段应增加图像预处理步骤，如去噪、对比度增强或直方图均衡化，以提升训练数据的整体质量。
三、云上存储与版本管理建议
对于视觉AI项目，数据集的存储和版本管理是工程化落地的基础。建议采用以下策略：
对象存储：将原始图片、标注文件和训练集/验证集/测试集统一存储在对象存储服务中（如阿里云OSS）。利用Bucket的目录结构组织数据，例如：
bucket_name/ ├── raw_images/ # 原始图片 ├── annotations/ # 标注JSON或YOLO格式标签 ├── train/ # 训练集 ├── val/ # 验证集 └── test/ # 测试集版本管理：使用DVC（Data Version Control）或MLflow跟踪数据集版本，确保每次训练使用的数据可追溯。当新增或修正标注时，通过标签（Tag）标记版本，避免模型评估时数据混淆。
数据预处理流水线：将视频抽帧、图像增强、格式转换等步骤自动化，通过云函数或工作流服务定时触发，减少人工干预。
四、训练任务设计：基于YOLO11的配置示例
4.1 模型选择：YOLO11
YOLO11是Ultralytics推出的新一代目标检测模型，在保持高精度的同时，进一步优化了推理速度和模型体积，尤其适合部署在边缘设备或移动端。其核心优势包括：
- C2f模块：改进的特征提取结构，增强多尺度特征融合。
- TaskAlignedAssigner：更精确的正负样本匹配策略。
- 动态标签分配：适应不同尺度目标的检测需求。
4.2 训练配置示例
以下是一个适用于下水管道损坏检测的YOLO11训练配置（YAML格式）：
# dataset.yaml
path: /path/to/dataset # 数据集根目录
train: train/images # 训练集图片路径
val: val/images # 验证集图片路径
test: test/images # 测试集图片路径（可选）
nc: 7 # 类别数量
names: ['Break-Hole-Collapse-Kink', 'Crack-Fracture', 'Deformation-Shape',
'Deterioration', 'Joints', 'Slabbing-Spalling-Delamination-Patches',
'Surface Damage Corrosion']
训练命令示例：
yolo train model=yolo11n.pt data=dataset.yaml epochs=100 imgsz=640 batch=16 device=0
关键参数说明：
| 参数 | 推荐值 | 说明 |
|---|---|---|
model |
yolo11n.pt | 使用YOLO11n预训练权重，适合小样本场景 |
epochs |
100 | 根据数据集大小调整，100轮通常足够收敛 |
imgsz |
640 | 输入图像尺寸，平衡精度与速度 |
batch |
16 | 根据GPU显存调整，建议不超过32 |
device |
0 | 指定GPU设备编号 |
4.3 训练环境搭建
在云上训练时，建议使用GPU实例（如NVIDIA RTX 4080 SUPER或更高配置）。训练前需安装依赖：
pip install ultralytics torch torchvision
图：配置了高性能GPU进行模型训练，确保训练过程高效且稳定。
4.4 训练过程中的观测与调优
根据训练过程中的损失曲线和验证指标，可以针对以下问题进行调优：
- 类别不平衡：若某些缺陷（如Joints）样本较少，可启用
class_weights或使用Focal Loss。 - 小目标检测：管道内部的细微裂缝可能属于小目标，可尝试增大
imgsz或使用多尺度训练（multi_scale=True）。 - 过拟合：当训练集仅100张图片时，建议使用更强的数据增强（如Mosaic、MixUp），并减少
epochs或增加patience早停。
五、模型评估与复核
5.1 评估指标
YOLO11训练完成后，会自动生成验证集上的mAP（mean Average Precision）指标。对于管道检测任务，建议重点关注：
- mAP@0.5：IoU阈值为0.5时的平均精度，反映整体检测能力。
- mAP@0.5:0.95：多阈值下的平均精度，更严格地评估定位精度。
- 各类别AP：分析模型在7个类别上的表现差异。
5.2 人工复核
自动评估指标不能完全替代人工复核。建议从验证集中随机抽取20-30张图片，逐张检查模型的检测结果，重点关注：
- 漏检：是否存在明显的缺陷未被检测到？
- 误检：是否将污渍、阴影等误判为缺陷？
- 定位偏差：检测框是否准确覆盖缺陷区域？

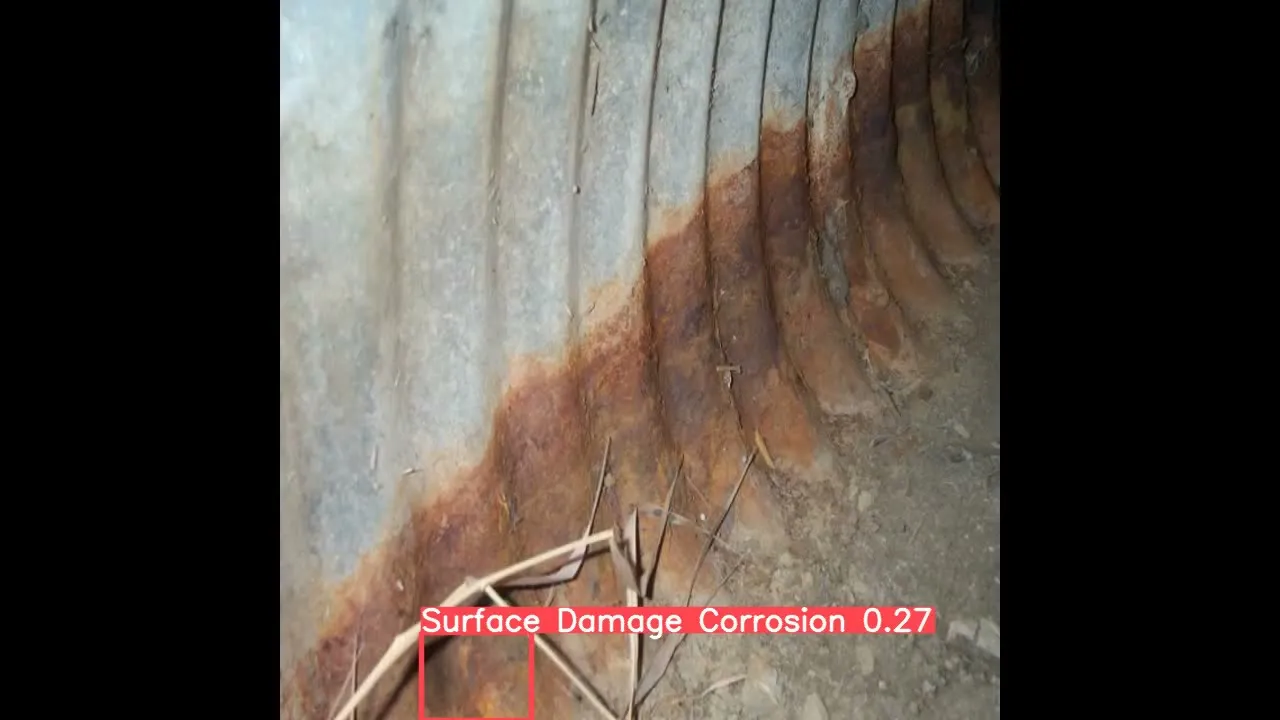

图：模型成功识别管道外壁的腐蚀区域，验证了其在该类缺陷上的检测能力。

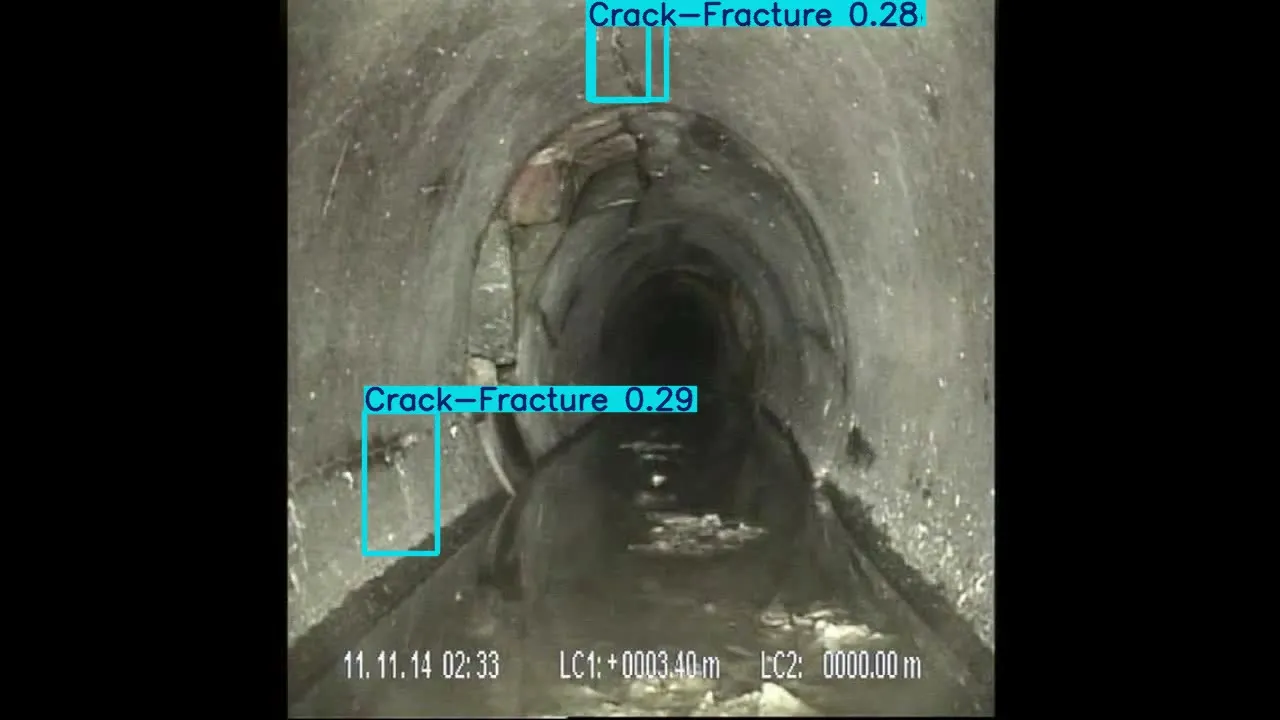

图：模型准确标注出管道内部的多处裂缝，证明其在裂缝检测任务中的有效性。
5.3 模型迭代
根据复核结果，可以采取以下迭代策略：
- 补充标注：针对漏检样本，补充标注并加入训练集。
- 数据增强：对光照变化、遮挡等复杂场景，增加针对性增强。
- 难例挖掘：将置信度低于0.3的检测结果作为难例，重新训练。
六、工程化落地注意点
6.1 推理服务部署
模型训练完成后，需部署为推理服务。推荐方案：
- 模型导出：将YOLO11模型导出为ONNX或TensorRT格式，提升推理速度。
- 服务化：使用FastAPI或Flask封装RESTful API，支持图片上传和检测结果返回。
- 边缘部署：对于管道巡检机器人等边缘设备，可将模型转换为NCNN或TFLite格式。
6.2 数据流水线自动化
将数据采集、预处理、训练、评估、部署串联为自动化流水线，建议使用以下工具：
- 数据标注：Label Studio + 云存储同步。
- 模型训练：云上GPU实例 + DVC版本控制。
- 模型评估：自动生成评估报告，触发人工复核。
- 模型发布：通过容器镜像或模型仓库管理版本。
6.3 质量监控
上线后需持续监控模型表现，包括：
- 推理延迟：确保单张图片处理时间在100ms以内。
- 检测率：统计每日检测到的缺陷数量，与人工抽检结果对比。
- 误报率：记录误检案例，定期更新训练数据。
七、总结
本文以“下水管道损坏检测”为业务场景，展示了基于YOLO11的视觉AI训练全流程。从数据集的准备、云上存储管理，到训练配置、模型评估和工程化落地，每个环节都需结合业务特点进行优化。尽管当前数据集仅有100张图片，但通过合理的数据增强、迁移学习和迭代策略，仍可训练出具备实用价值的检测模型。
对于希望将此类方案迁移到云上的团队，建议关注以下要点：
- 数据管理：利用对象存储和版本控制工具，确保数据可追溯。
- 训练弹性：云上GPU实例可按需扩展，降低初期硬件投入。
- 持续迭代：建立数据闭环，通过在线反馈不断优化模型。
素材配图建议
本文共使用了以下12张素材图片，均来源于视频抽帧视觉分析结果，已上传至OSS：
管道外部腐蚀特写：用于开篇引出主题，展示Surface Damage Corrosion类缺陷。

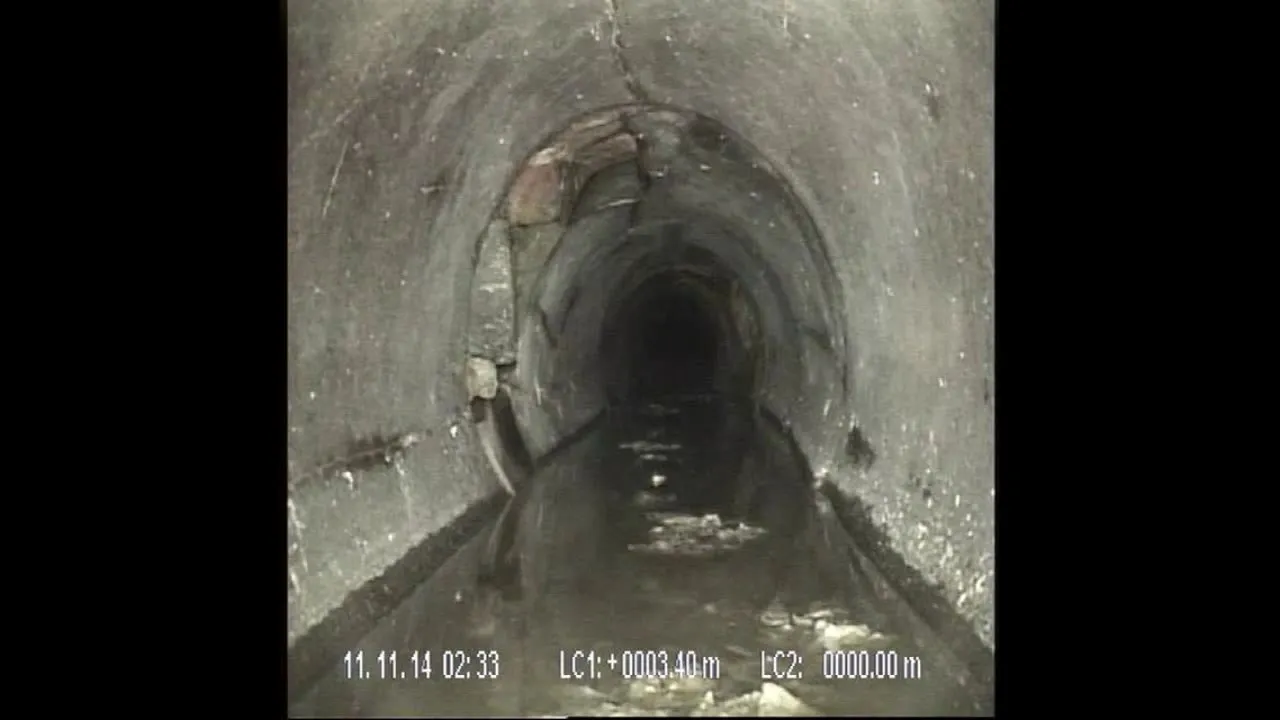

管道内部裂缝：展示Crack-Fracture类缺陷的结构性风险。

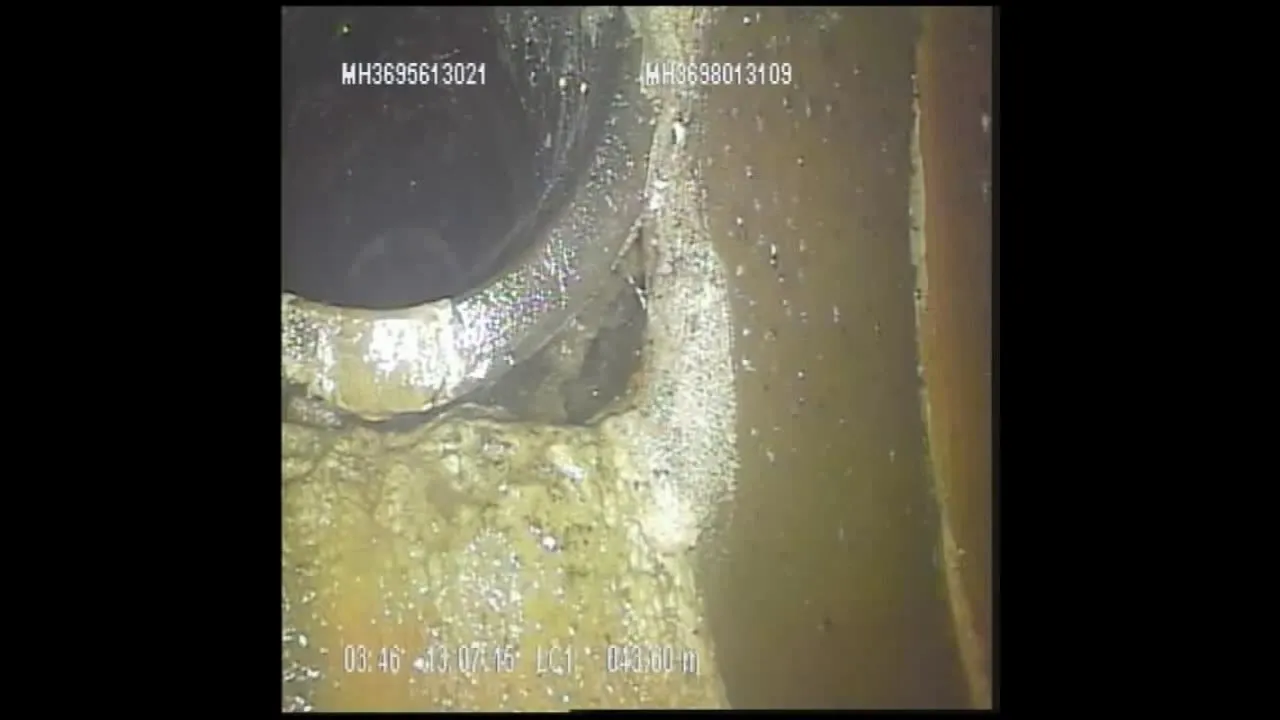

管道内部沉积物：用于说明数据多样性，展示非结构性缺陷。
标注后的腐蚀区域：用于讲解标注流程与效果。

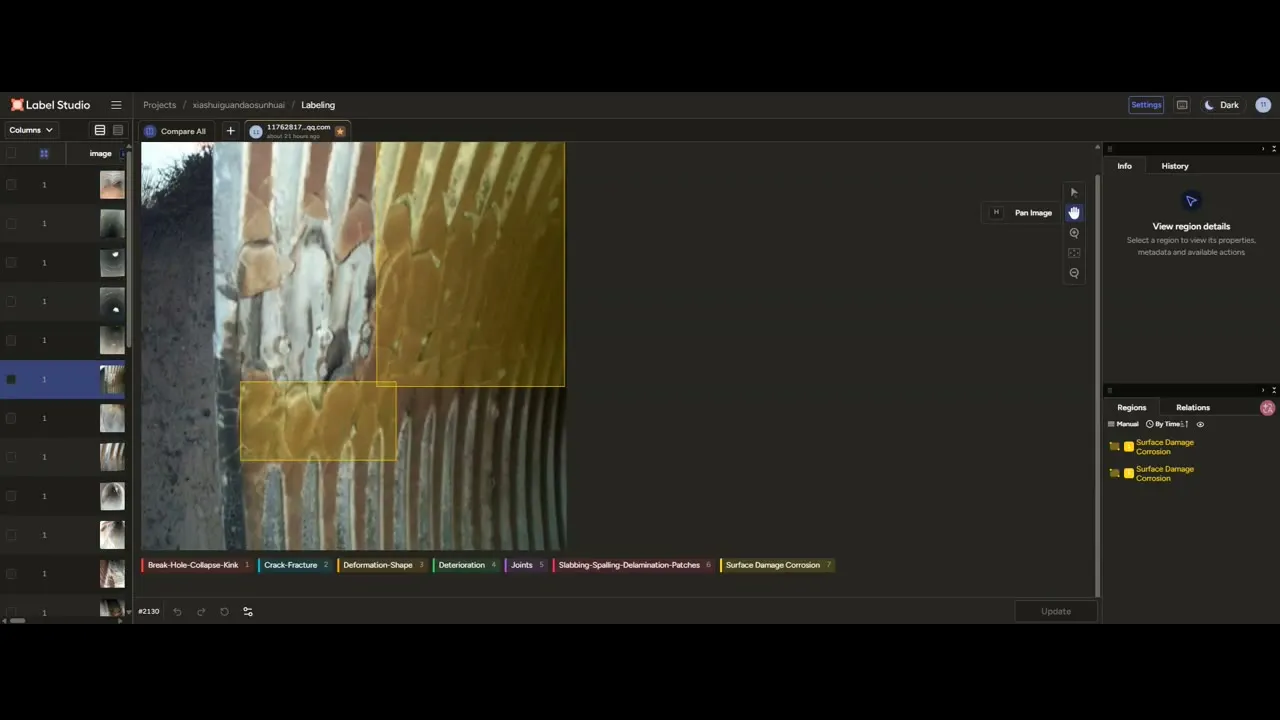

标注后的裂缝：展示裂缝标注的精确性。

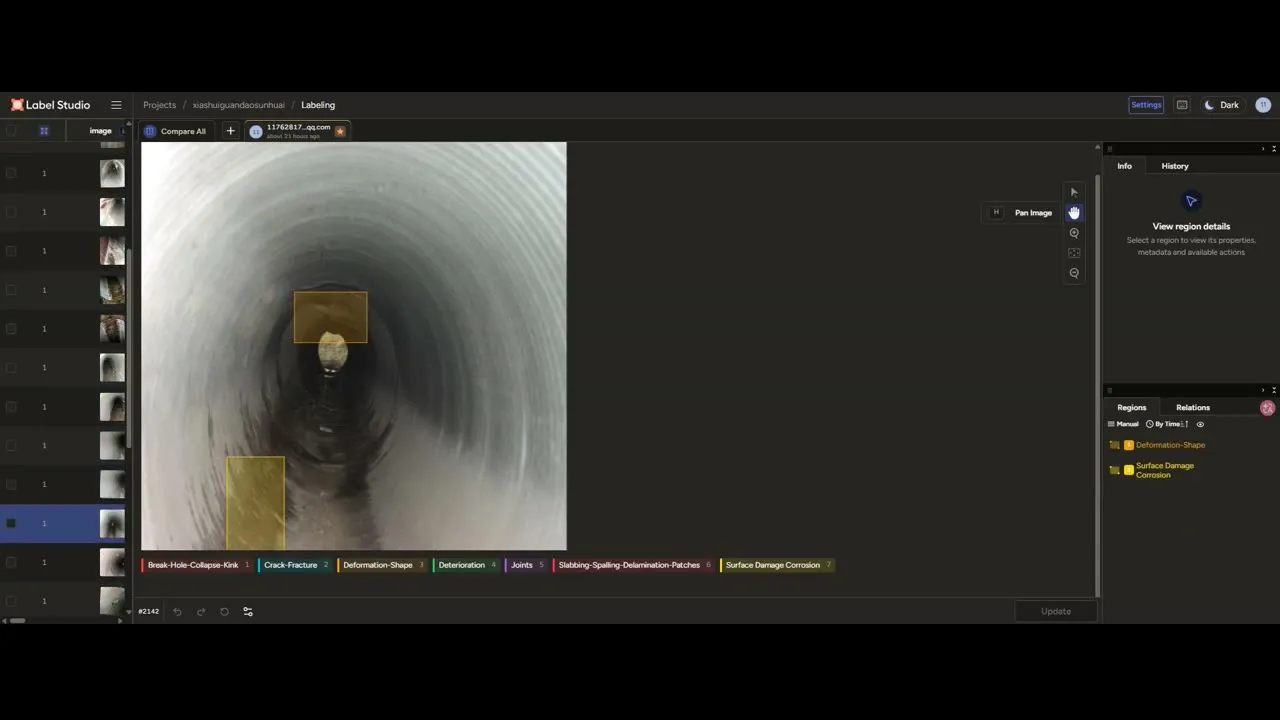

标注后的变形区域：用于介绍Deformation-Shape类缺陷。
模型验证-腐蚀：展示模型在Surface Damage Corrosion上的检测效果。
模型验证-裂缝：展示模型在Crack-Fracture上的检测效果。
模糊图像示例：用于讨论数据预处理的重要性。

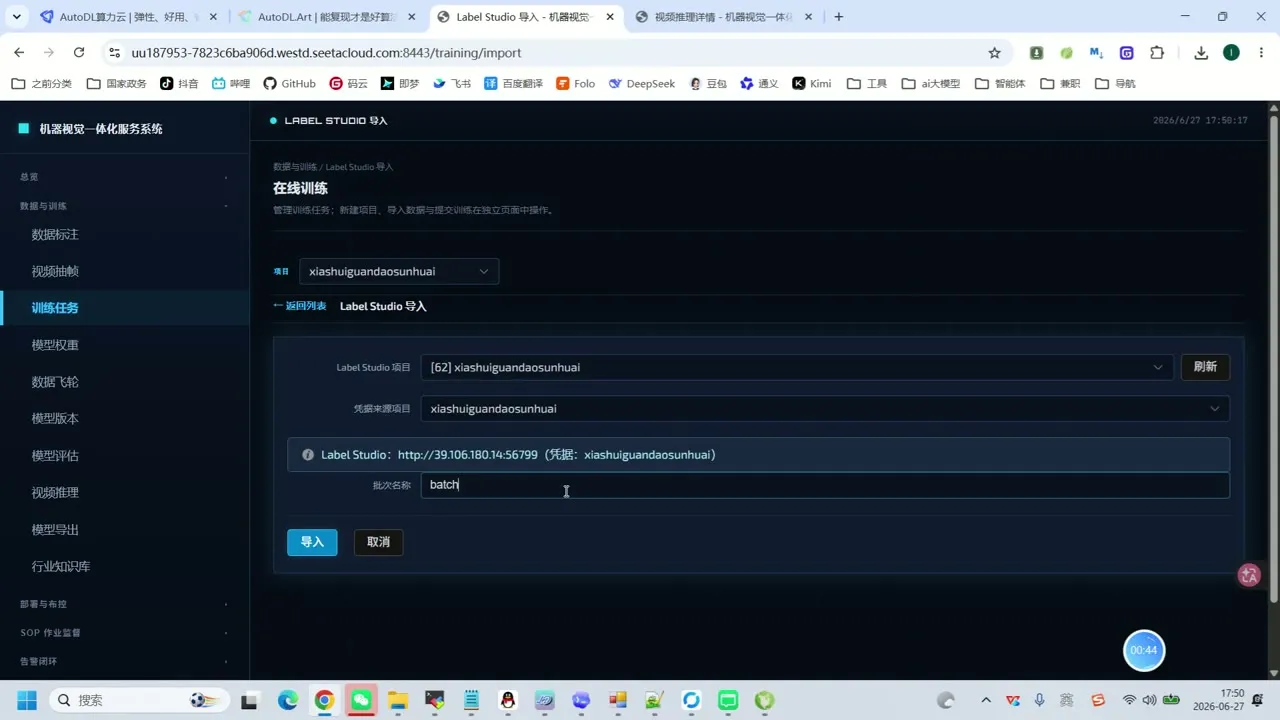

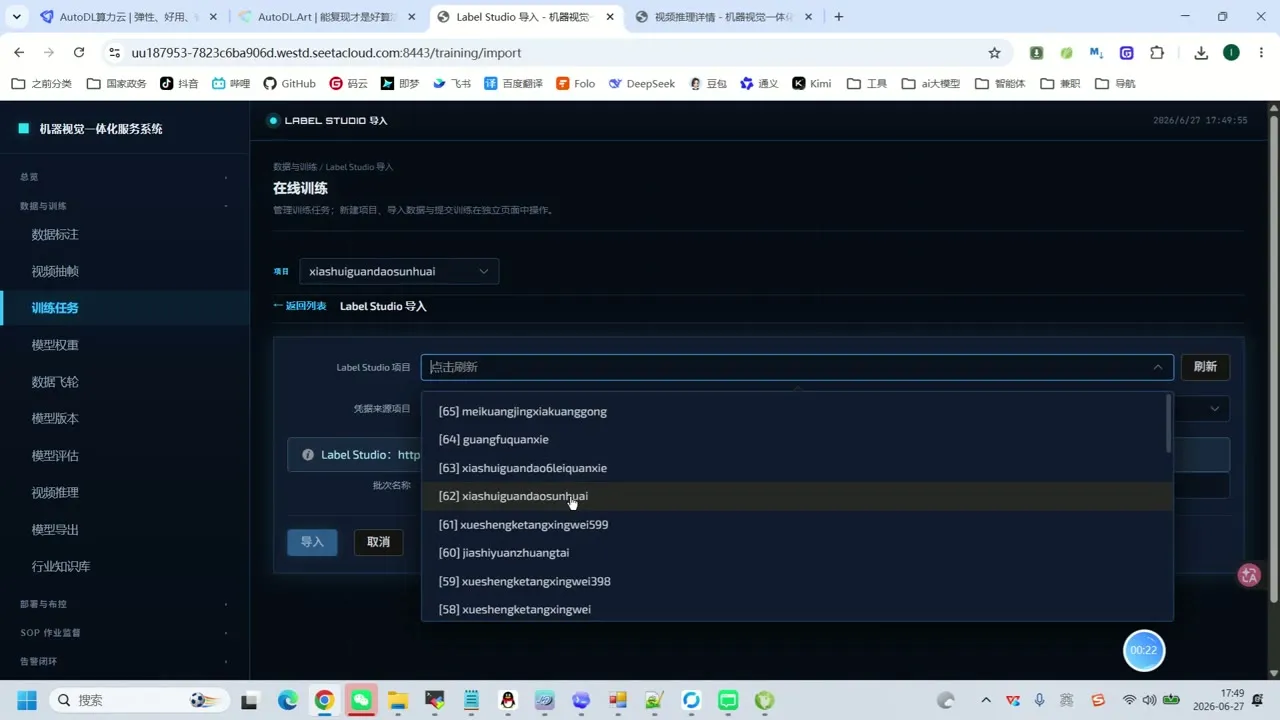

数据集导入Label Studio：用于介绍数据准备流程。
训练环境配置：用于展示GPU选择。
训练参数配置：用于说明验证集比例等关键参数。
