基于 YOLO11 的 LED 显示屏智能读数检测：从数据集到云上训练工程实践

在工业自动化与智能运维场景中，LED 显示屏、电子仪表和机械表盘的自动读数识别是一项基础且关键的能力。传统的人工巡检方式效率低、易出错，而借助计算机视觉技术，我们可以构建一套自动化的读数检测系统。本文将围绕 YOLO11 目标检测模型，系统性地介绍如何从数据集准备、标注、训练到模型评估，完成一个面向 LED 显示屏智能读数检测的 AI 工程实践。文中所有流程均设计为可迁移至云上环境，便于团队协作与算力弹性扩展。

数据集获取

百度网盘：点击获取数据集

提取码：0ovm

链接仅作为本文配套数据资源入口，请按数据集说明合理使用。

业务场景

LED 显示屏和各类数字仪表广泛应用于生产车间、能源管理、环境监测等场景。这些设备通常需要定期读取数值，以进行数据采集、设备状态监控或异常报警。然而，由于设备种类繁多、屏幕反光、背景复杂以及数字样式多样，传统图像处理方法（如阈值分割、模板匹配）的泛化能力有限。

采用深度学习目标检测模型，能够自动定位图像中的显示区域（display）、设备边框（frame）和表盘（gauge），为后续的 OCR 识别或数值解析提供精确的感兴趣区域。YOLO11 作为当前高效的单阶段检测模型，在保持高精度的同时具备较快的推理速度，非常适合部署在边缘设备或云端推理服务中。

数据集说明（来源：数据集说明表）

本实践所使用的数据集为“LED显示屏智能读数检测数据集”。根据数据集说明，该数据集包含超过 3400 张 LED 智能设备读数图像，所有图像均已按照 YOLO 格式完成了标注，并附带详细的 TXT 标注文件和 YAML 配置文件，方便直接用于模型训练。数据集覆盖了多种类型的数字读数仪表，包括机械水表、电子显示屏等，能够模拟不同光照、背景和数字样式下的识别挑战。

本实践抽取了其中的 100 张样本图像及其对应的 Label Studio 标注结果作为演示示例。标注类别包含三类：display（显示区域）、frame（设备边框）和 gauge（表盘）。这些类别定义清晰，能够覆盖设备读数检测的核心需求。

数据集准备与项目配置

在开始训练之前，需要将数据集整理为 YOLO11 期望的目录结构。通常，YOLO 格式的数据集包含 images 和 labels 两个子目录，分别存放图像文件和对应的 TXT 标注文件。标注文件每行格式为：class_id x_center y_center width height，其中坐标值均归一化到 0~1。

以下是一个典型的项目目录结构示例：

led_display_reading/
├── images/
│   ├── train/
│   ├── val/
│   └── test/
├── labels/
│   ├── train/
│   ├── val/
│   └── test/
└── data.yaml

data.yaml 文件用于指定数据集路径和类别信息，YOLO11 在训练时会自动解析该文件。示例如下：

# data.yaml
path: ./led_display_reading  # 数据集根目录
train: images/train
val: images/val
test: images/test

nc: 3
names: ['display', 'frame', 'gauge']

云上存储与版本管理建议

当数据集规模较大（如超过 3400 张图像）或团队需要多人协作时，建议将数据集上传至云对象存储服务（如阿里云 OSS）进行统一管理。云存储的优势包括：

• 高可用与持久性：数据不易丢失，支持跨区域备份。
• 版本管理：可以通过存储桶的快照或标签功能，记录不同批次的数据集版本（如 v1.0、v2.0），便于回溯与复现。
• 直接挂载训练：在云上训练任务中，可以直接通过 OSS SDK 或挂载工具读取数据，避免本地传输的耗时。

对于标注结果，建议使用 Label Studio 等标注平台，并将导出的 JSON 或 COCO 格式文件一并存储在云上。这样，当需要重新训练或调整类别时，可以快速从云端拉取最新版本的数据集。

训练任务设计：基于 YOLO11

YOLO11 的训练过程相对简洁，主要通过命令行或 Python API 完成。以下是一个典型的训练配置示例：

# 使用 YOLO11 进行训练
yolo train model=yolo11n.pt data=./led_display_reading/data.yaml epochs=100 imgsz=640 batch=16 device=0

参数说明：

• model：指定预训练模型权重，yolo11n.pt 是轻量级版本，适合快速迭代；也可换用 yolo11s.pt、yolo11m.pt 等更大模型以追求更高精度。
• data：指向数据集配置文件。
• epochs：训练轮数，一般 100~300 轮可收敛。
• imgsz：输入图像尺寸，通常为 640 或 1280，需根据数据集特点调整。
• batch：批次大小，根据 GPU 显存调整。
• device：指定 GPU 设备编号。

在云上执行训练时，可以考虑使用 GPU 实例（如 V100、A100）来加速训练。同时，建议将训练日志（如 runs/train/exp 目录下的结果）同步回云存储，便于后续分析。

模型评估与复核

训练完成后，YOLO11 会自动在验证集上进行评估，输出 mAP（平均精度均值）、召回率、精确率等指标。此外，可以通过可视化预测结果来直观判断模型表现。

以下是一个使用 Python API 进行推理并保存结果的示例：

from ultralytics import YOLO

# 加载训练好的模型
model = YOLO('runs/train/exp/weights/best.pt')

# 对验证集图像进行预测
results = model.predict(source='./led_display_reading/images/val', save=True, conf=0.5)

# 打印评估指标
metrics = model.val(data='./led_display_reading/data.yaml')
print(metrics.box.map)  # 打印 mAP

在模型复核阶段，建议重点关注以下几类困难样本：

• 不同光照条件下的读数区域检测效果。
• 机械仪表与电子屏幕混合场景下的检测框准确性。
• 复杂背景中数字与图形元素是否被误检。

工程化落地注意点

将训练好的模型部署到生产环境时，需要考虑以下几点：

1. 推理服务化：可以使用 ONNX 或 TensorRT 对 YOLO11 模型进行导出和优化，然后通过 Flask、FastAPI 或 Triton Inference Server 构建推理 API。
2. 边缘端部署：对于需要实时响应的场景（如产线巡检），可以将模型部署到 Jetson 或 RK3588 等边缘设备上，利用硬件加速实现低延迟推理。
3. 数据闭环：生产环境中遇到的新样本，应定期回传至标注平台进行补充标注，并触发增量训练，持续提升模型鲁棒性。
4. 监控与告警：部署后需监控推理服务的响应时间、吞吐量以及模型置信度分布，及时发现异常。

素材配图建议

以下配图可用于文章各章节，增强可读性：

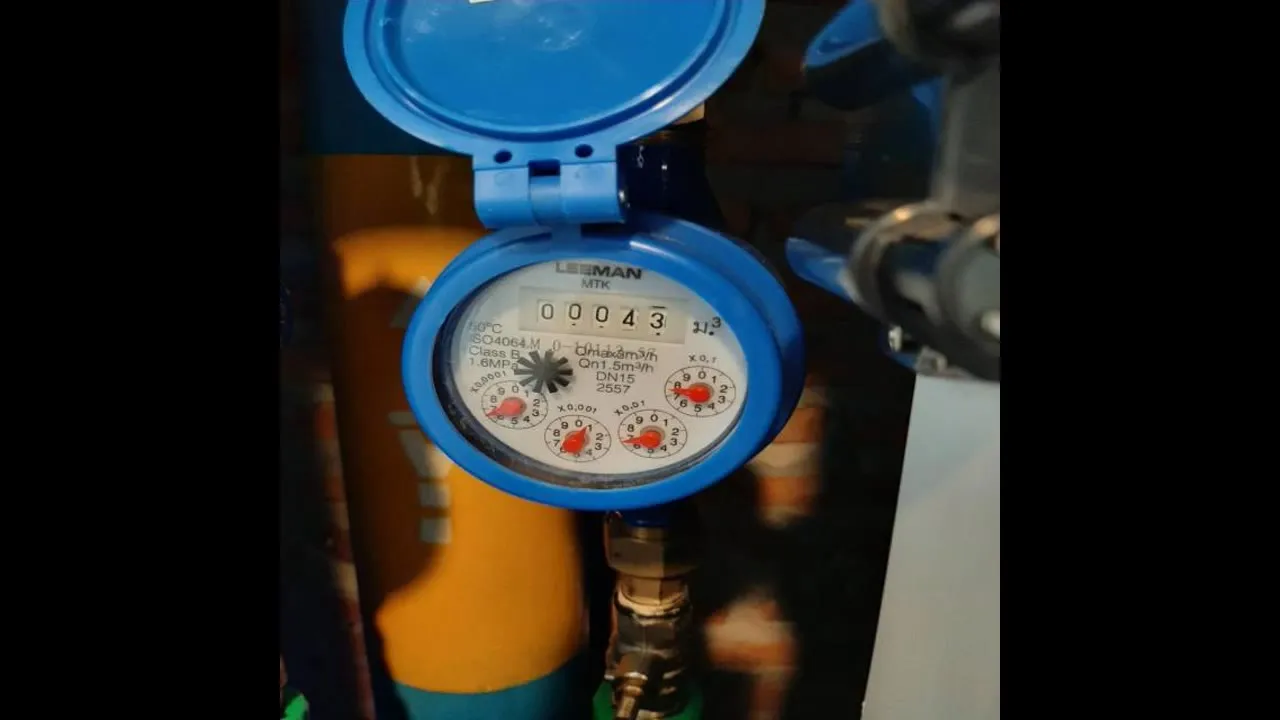

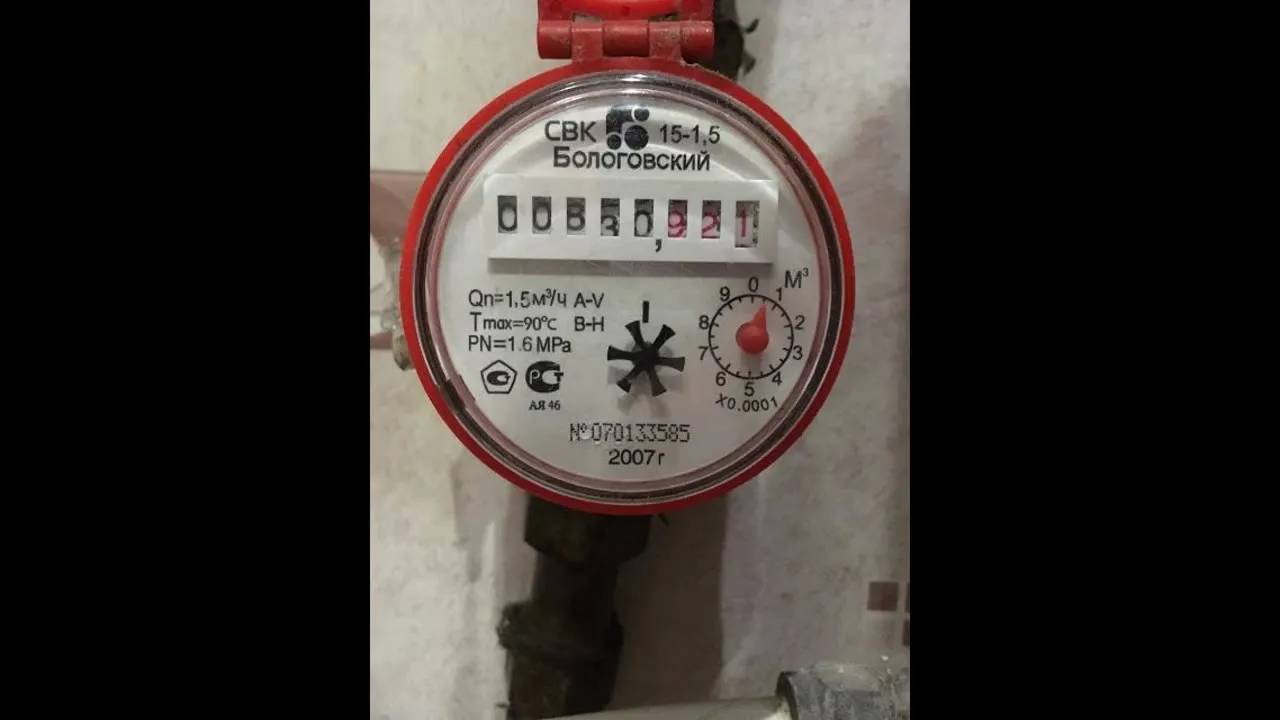

• 数据集样本展示：用于介绍数据来源和场景背景。

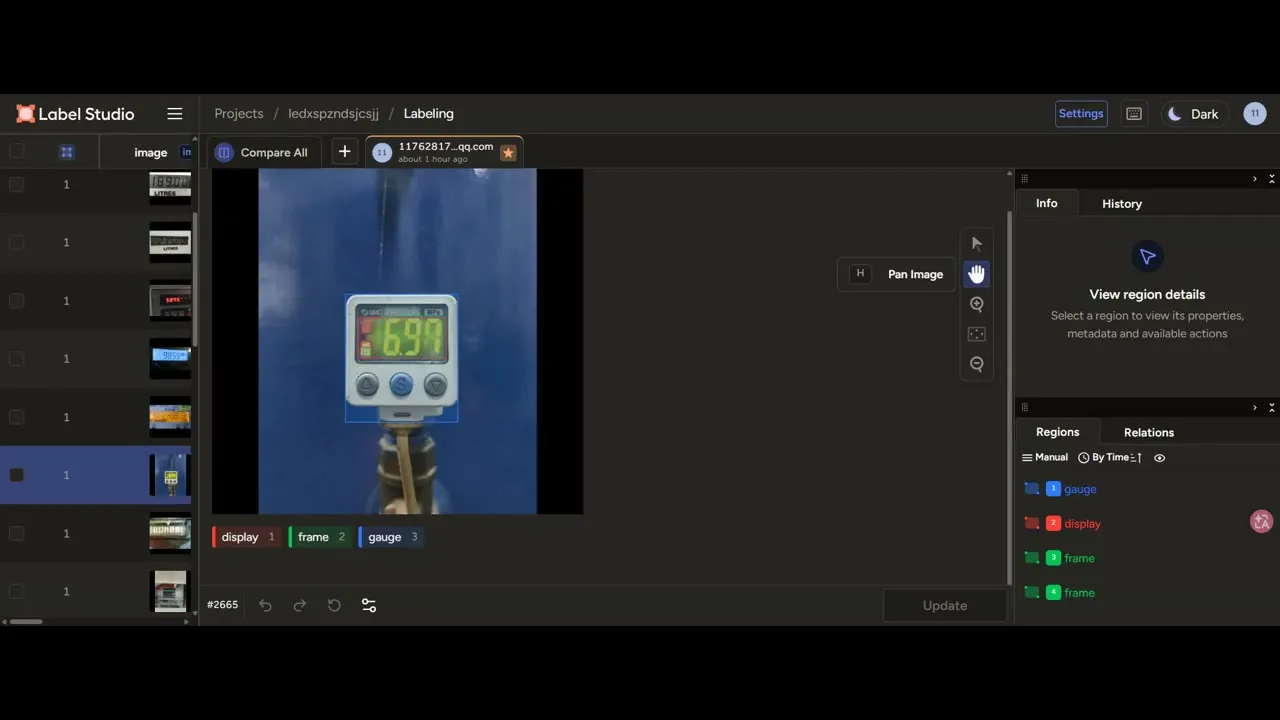

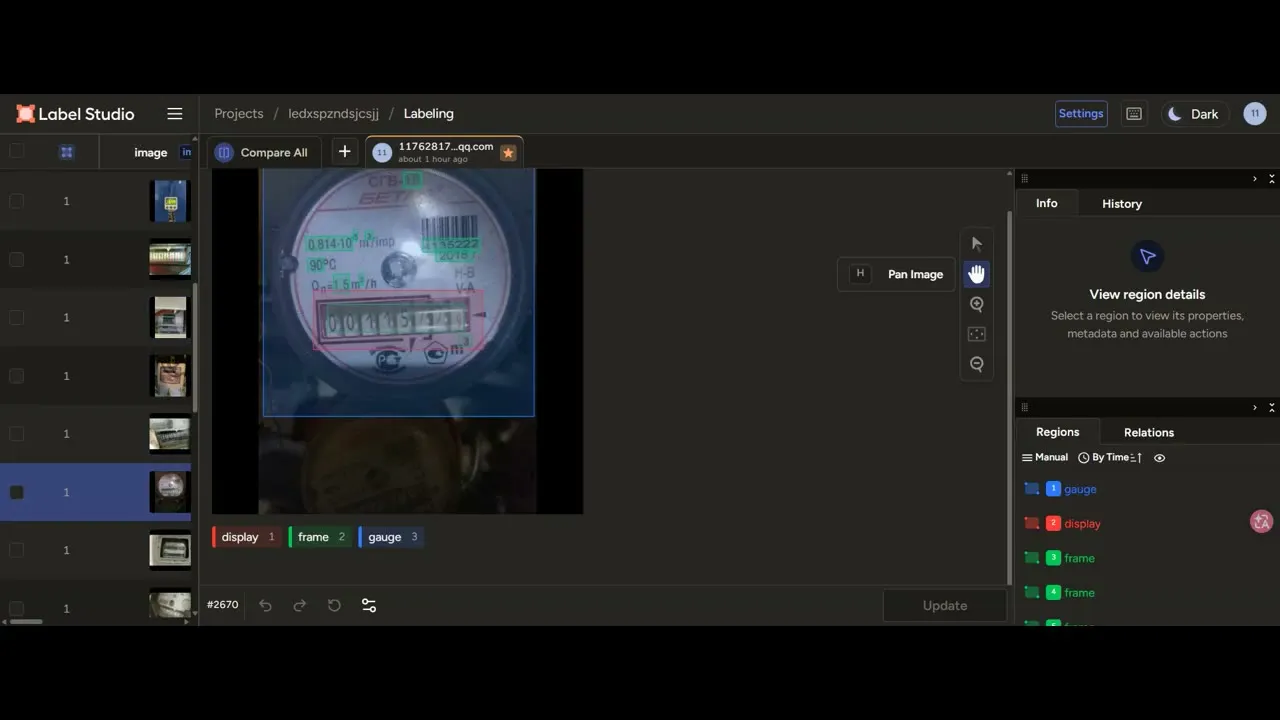

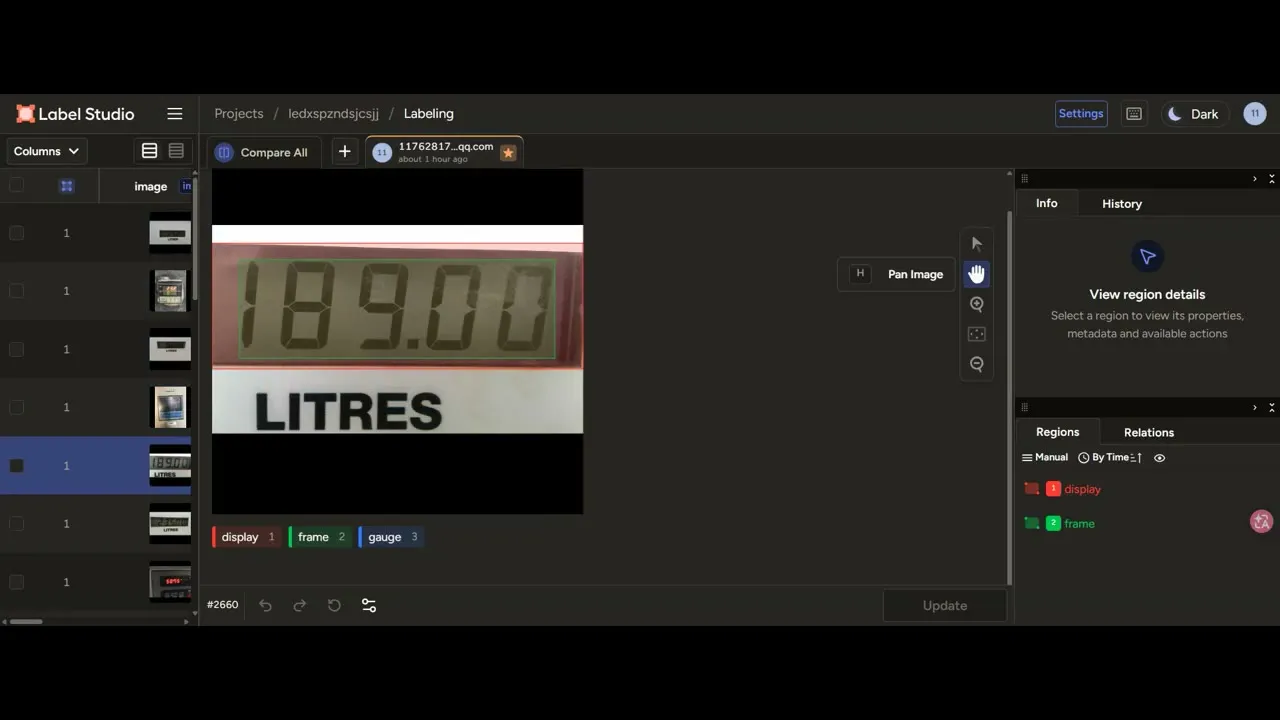

• Label Studio 标注界面：展示标注流程和类别体系。

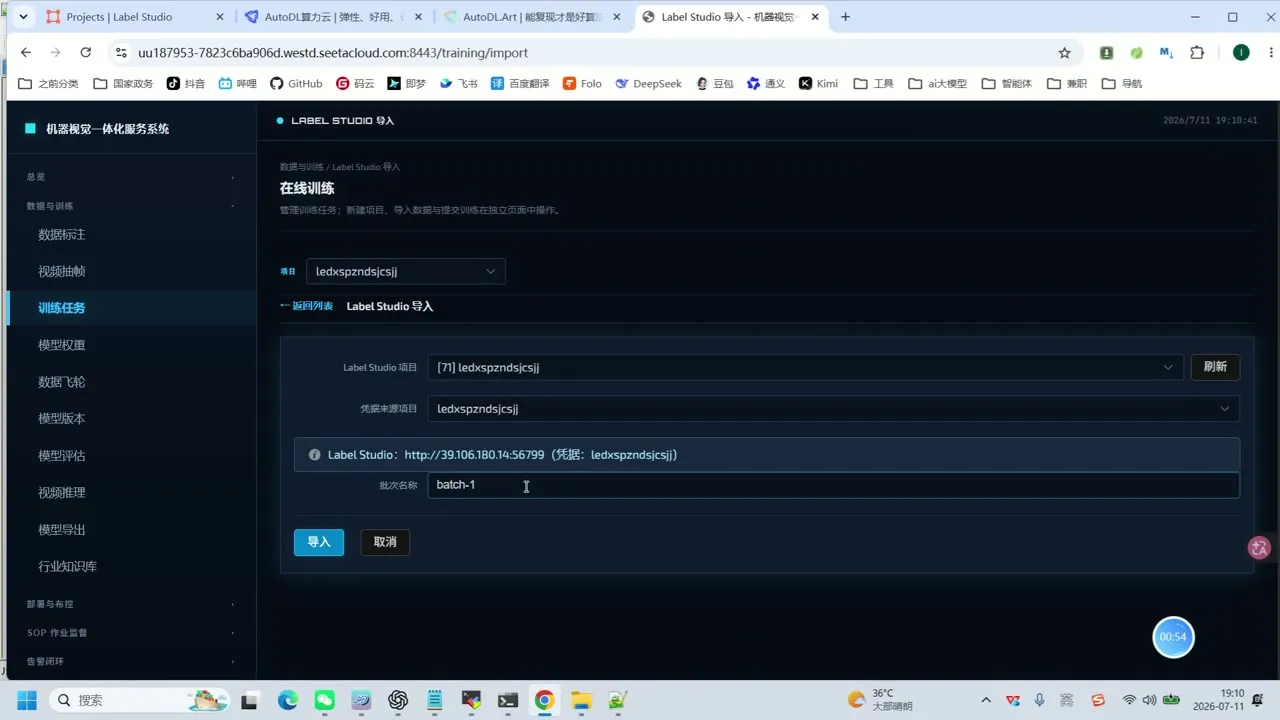

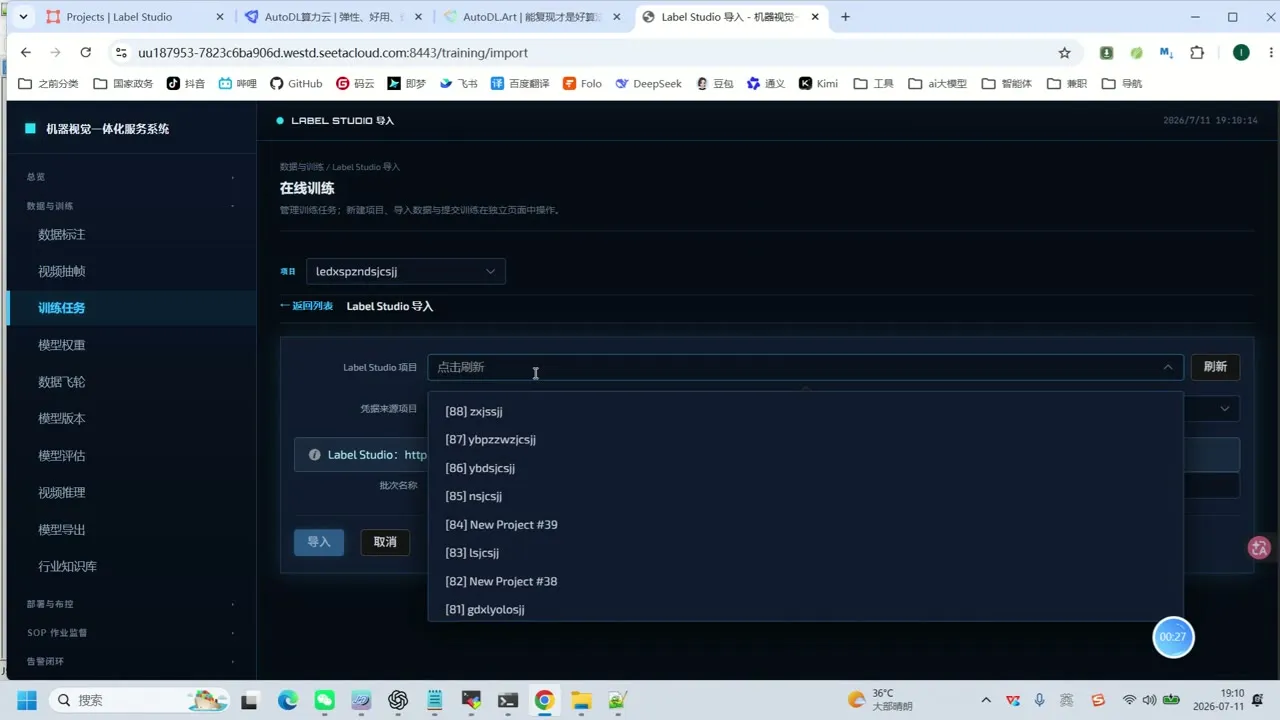

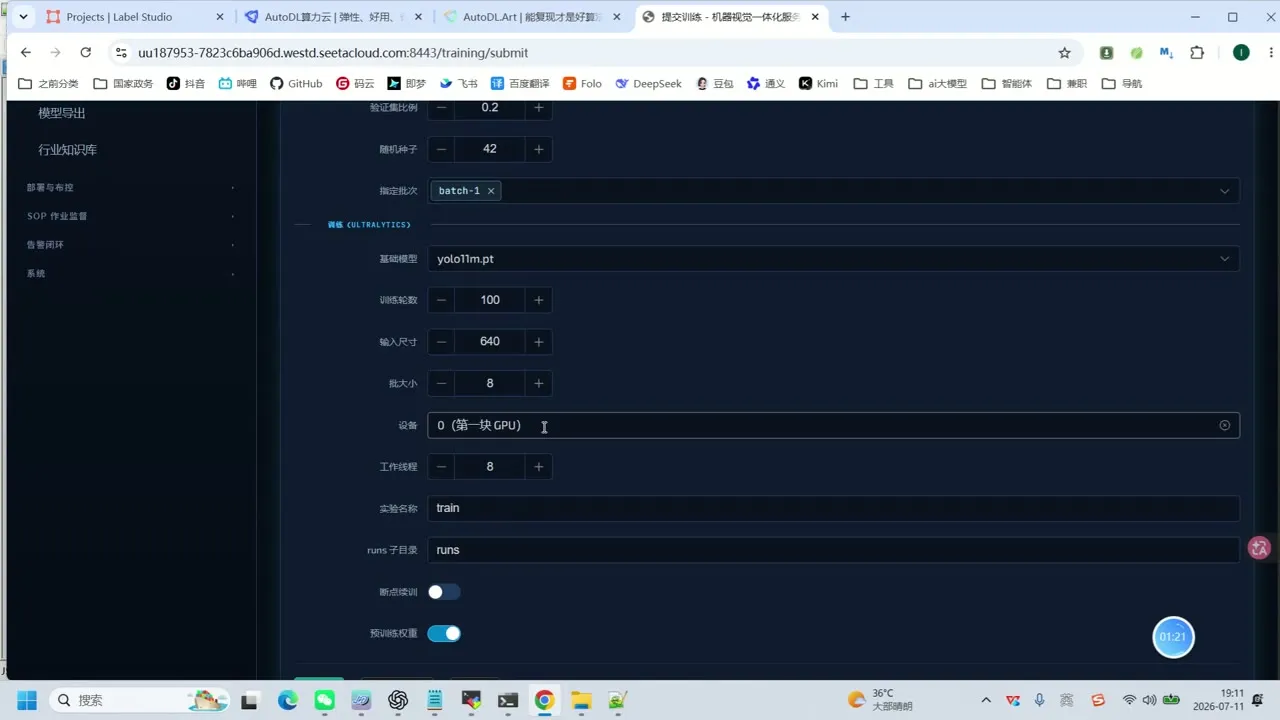

• 模型训练操作界面：展示训练配置与执行过程。

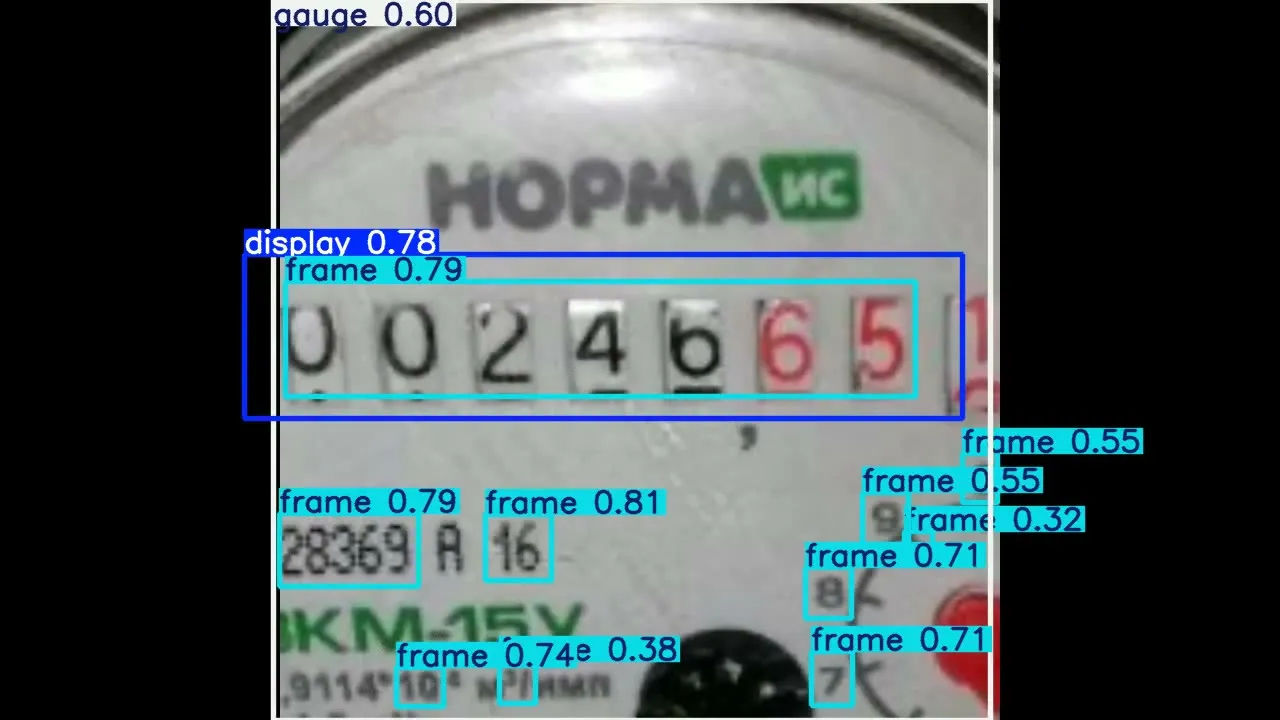

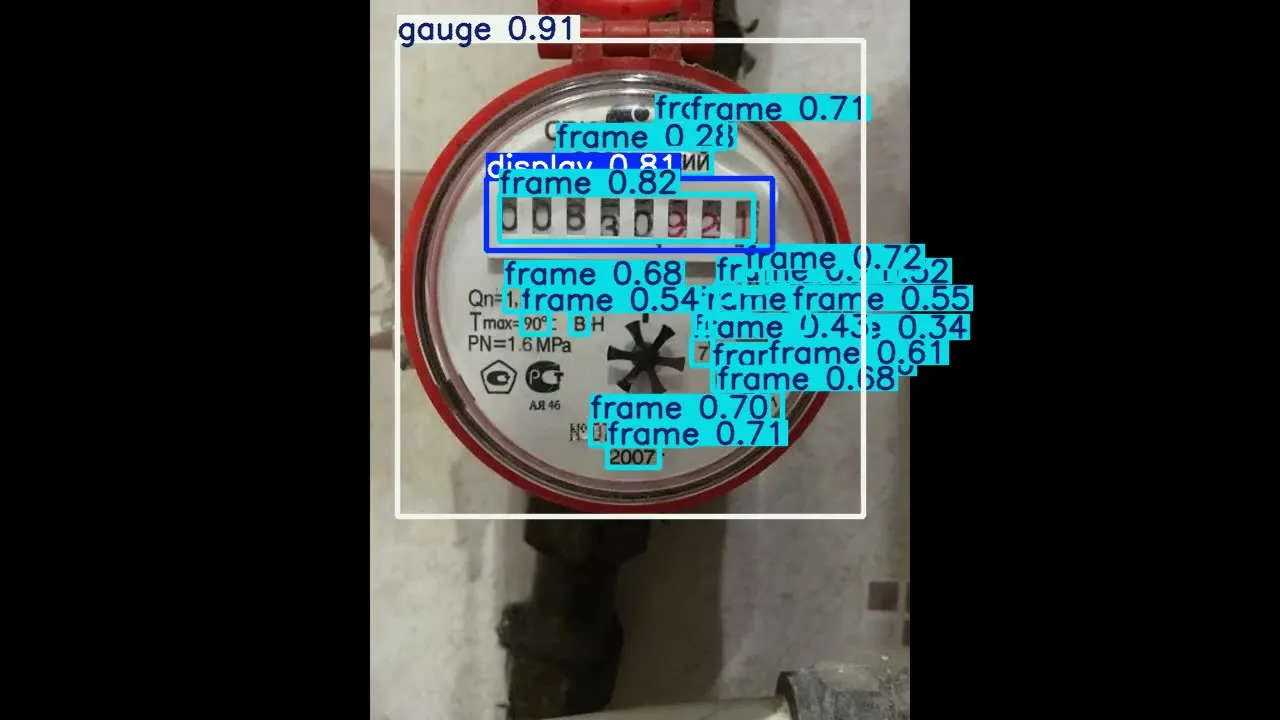

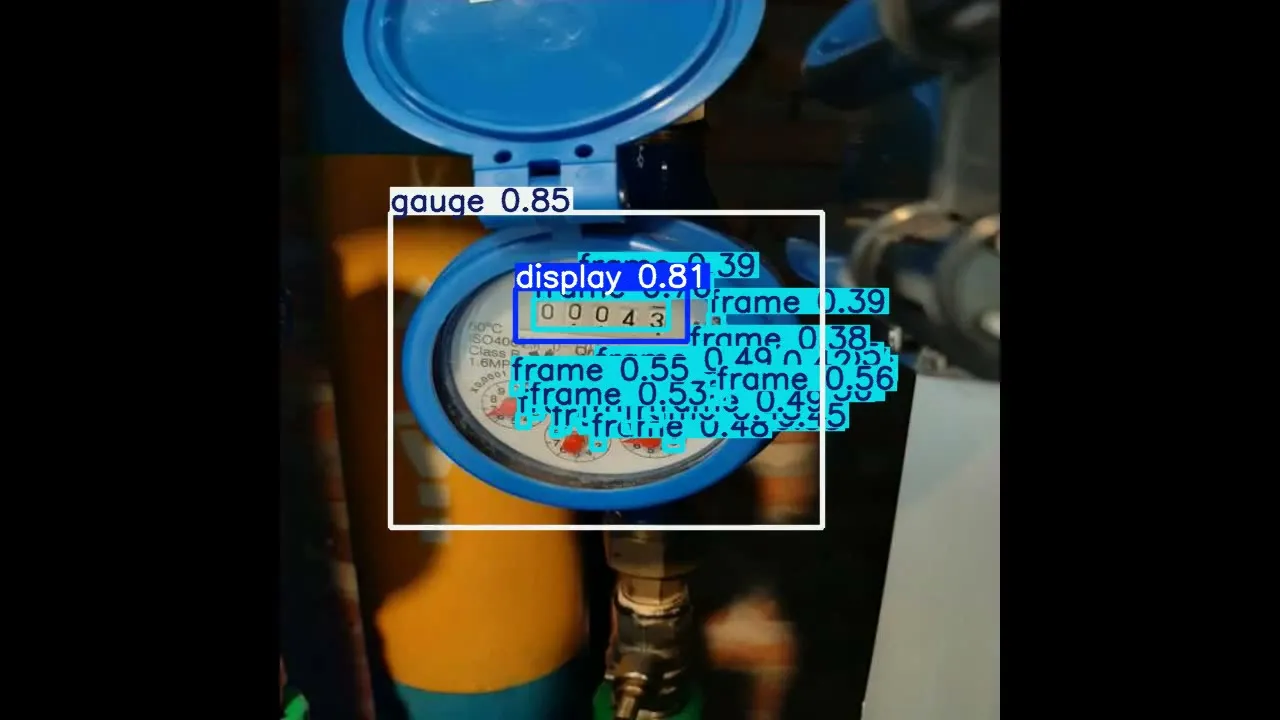

• 模型验证结果：展示检测框和置信度。



总结

本文围绕 YOLO11 目标检测模型，系统性地介绍了 LED 显示屏智能读数检测的工程实践流程。从业务场景分析、数据集准备与说明，到训练任务设计、模型评估与工程化落地，每个环节都强调了可迁移至云上环境的设计思路。通过合理利用云存储进行数据管理、使用 GPU 实例加速训练，以及构建标准化的推理服务，开发者可以高效地搭建一套自动读数检测系统。未来，随着数据量的积累和模型的持续迭代，此类方案在工业自动化与智能运维领域将发挥更大价值。
