Flink 实时计算 x SLS 存储下推：阿里云 OpenAPI 网关监控平台实践

作者：潘伟龙（阿里云可观测）、阮孝振（阿里云开放平台）

1. 背景与挑战

业务背景

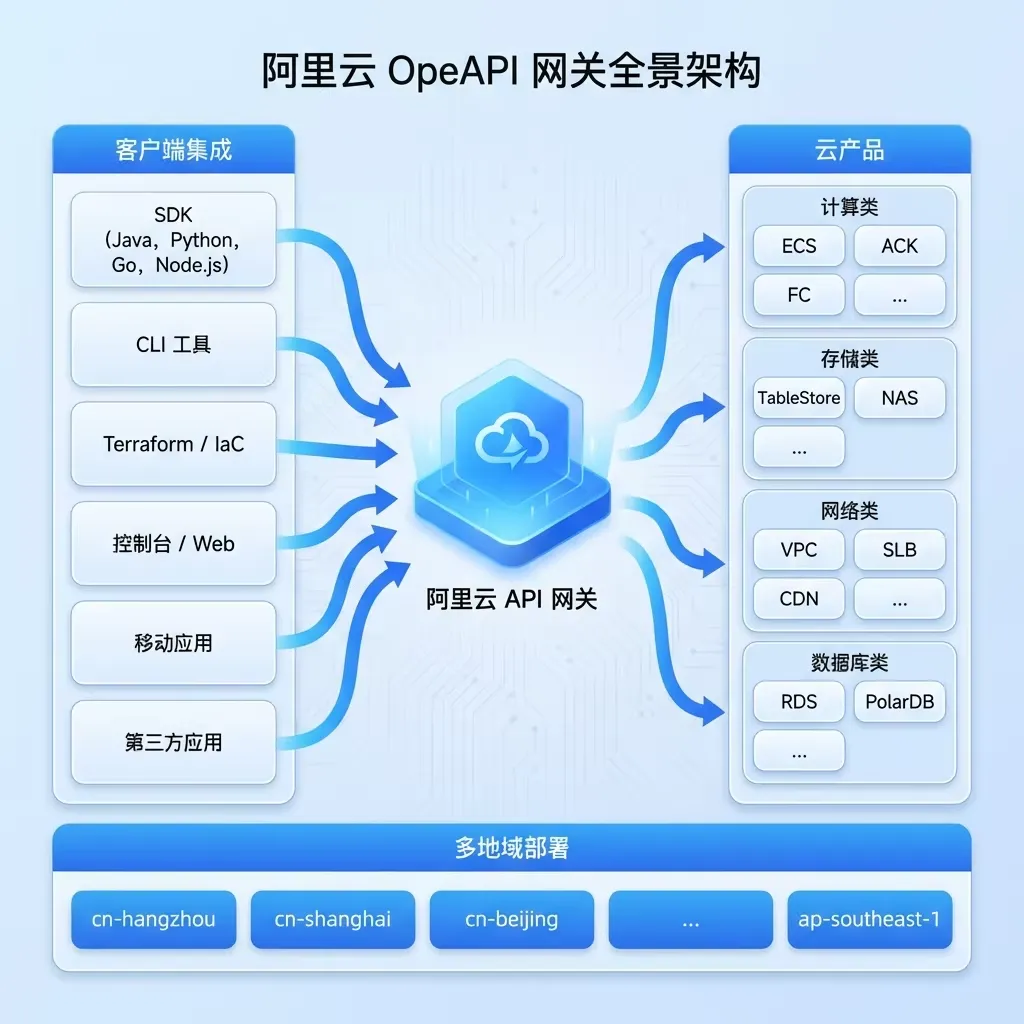

阿里云开放平台（OpenAPI） 是开发者管理云上资源的标准入口。开放平台承载了几乎所有云产品的对外接口，关乎客户的自动化业务和各类管控需求。随着企业对自动化的依赖日益加深，OpenAPI 的稳定性建设变得至关重要。

监控体系的需求方包括：

• 开放平台运维团队：负责网关整体可用性，需要全局视角的监控告警

• 各云产品团队（ECS/RDS/SLB 等）：需要查看自己产品的 API 调用指标和大盘，并配置细粒度告警

• SRE 团队：需要快速定位故障，进行根因分析

任何接口的波动都可能影响客户的生产业务，因此必须建立全方位的指标监控体系，并配套及时的告警能力，以确保高可用性。

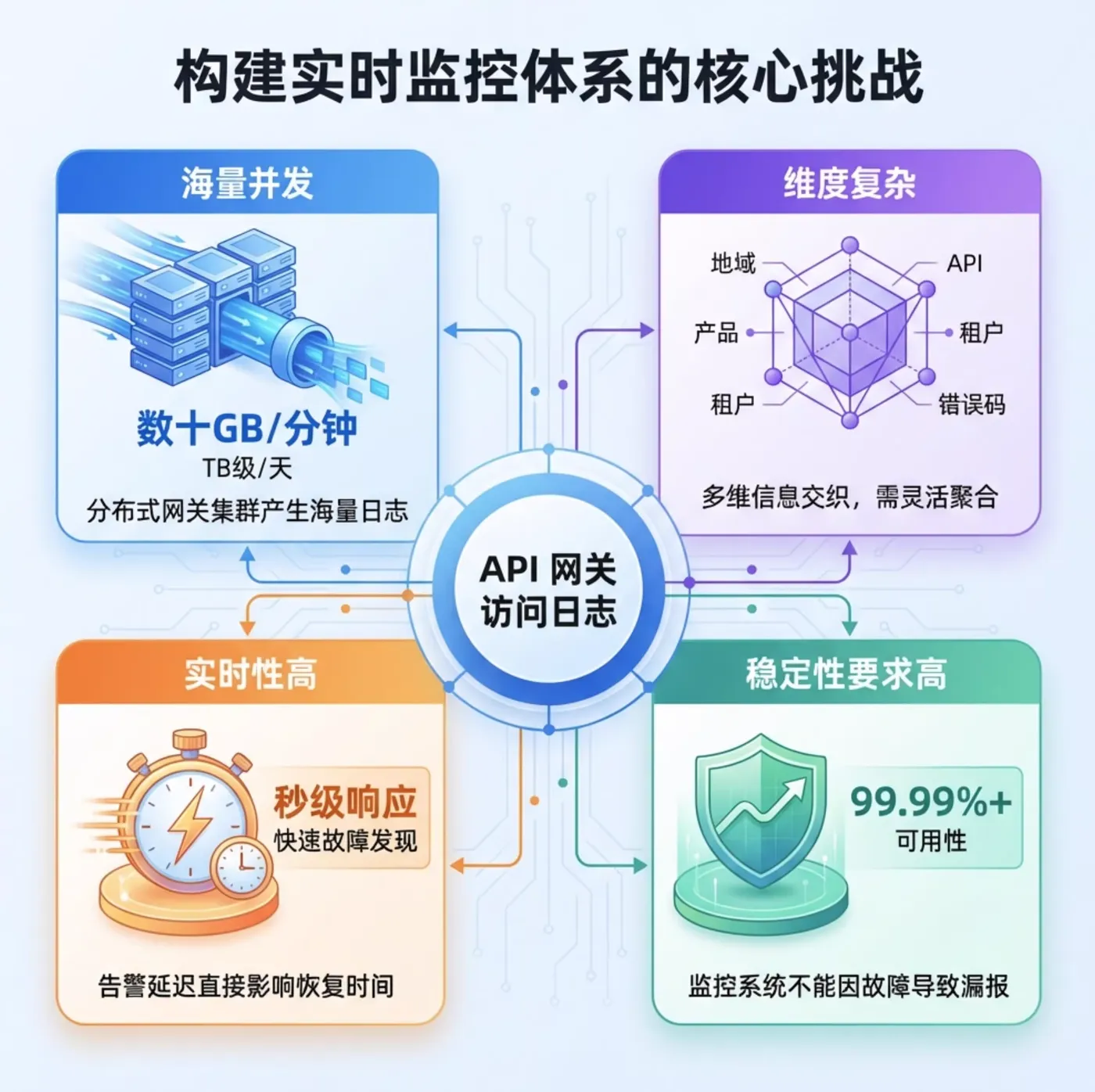

核心挑战

构建监控体系的核心数据源是 API 网关的访问日志。这些日志由分布式部署在各地域的网关节点产生，具有以下鲜明特点：

2. 技术方案

针对上述挑战，我们采用 Flink + SLS（日志服务） 的云原生组合来构建实时监控体系。

技术选型

该方案的核心组件及选型理由如下：

这套组合的核心优势：

• 全托管运维：SLS 和 Flink（基于阿里云实时计算）均为全托管服务，无需运维基础设施

• 弹性扩展：消费吞吐和计算资源可按需扩缩

• 端到端保障：从采集到告警的全链路可观测

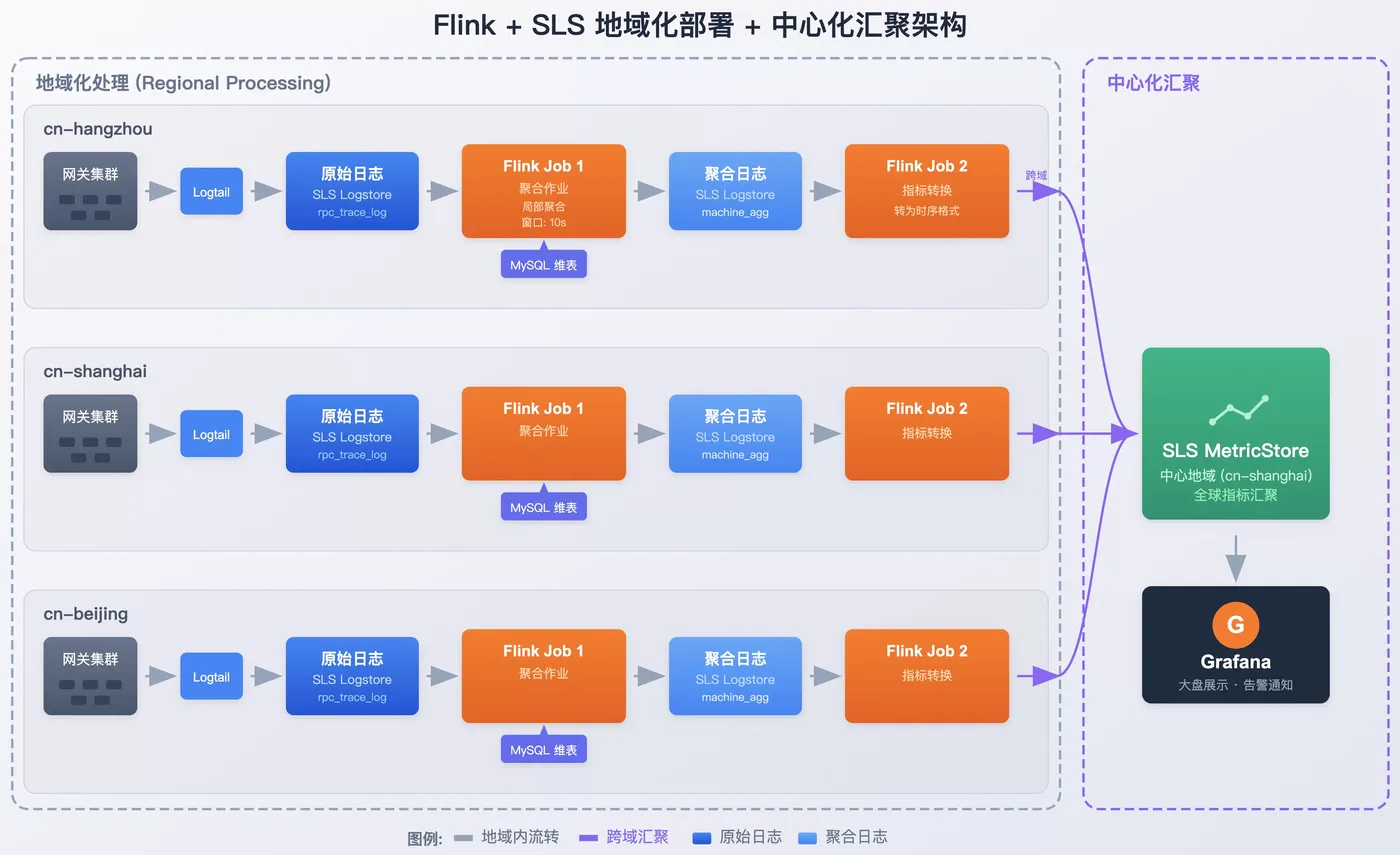

整体架构

整个数据处理链路采用地域化部署 + 中心化汇聚的架构设计，在各地域内完成日志采集与聚合计算，最终将指标汇聚到中心化的 MetricStore 实现全局监控。

地域内处理（Regional Processing）

每个地域独立部署完整的数据处理链路，实现就近计算、降低延迟：

1. 数据采集：由 Logtail 实时采集本地域网关节点日志。Logtail 是阿里云自研的高性能日志采集 Agent，具备毫秒级延迟和百万级 EPS 吞吐能力，确保海量日志的可靠传输。

2. 日志存储：各地域的 SLS Logstore 存储本地域 OpenAPI 的原始访问日志，支持对请求明细的实时查询与分析，同时作为 Flink 流计算的数据源。

3. 流式聚合计算：各地域独立部署 Flink Job 1（聚合作业），关联 MySQL 维表（存储网关机器的集群信息、API 业务域如 ECS 等元数据），进行局部维度的业务指标汇总。地域内处理可大幅减少跨域传输的数据量。

   跨地域汇聚（Cross-Region Aggregation）

   多个地域的聚合结果统一写入中心化的 MetricStore，实现全局视图：

4. 指标汇聚：各地域的 Flink Job 2（指标转换） 将聚合结果转为时序指标格式，统一推送到中心地域的 SLS MetricStore。通过汇聚设计，运维团队可在单一视图查看全球所有地域的指标。

5. 可视化与告警：基于 Grafana 对接中心化的 SLS MetricStore，通过标准 PromQL 实现多维度的指标大盘展示，并配置细粒度告警规则，实现从异常发现到通知的闭环。

分层设计理念

为什么要分两层？核心考虑是平衡实时性与资源效率：

为什么不直接一层聚合？

> 1. 数据倾斜（Data Skew）：OpenAPI 流量分布极不均匀，某些大产品（如 ECS）的 QPS 是其他产品的数千倍。如果直接按 `Product` 进行 GroupBy，会导致特定 Flink Task 出现严重的数据倾斜和状态膨胀。

> 2. 资源效率：通过第一层单机维度的局部聚合，输出到下游的数据量可降低 90% 以上，大幅减轻了全局聚合作业的计算和存储开销。

3. 指标体系设计

我们需要生成的指标体系由 Metric Name（指标名称） 和 Labels（标签） 组成，覆盖以下四个核心维度：

指标命名规范：Prefix_MetricName。例如 Ecs 产品的 QPS 指标名为 namespace_product_gw_http_req。

4. 核心作业实践

Job 1：聚合作业

设计意图：消费原始日志，关联 MySQL 维表补充元数据（网关集群信息、API 业务域等），并进行多阶段聚合：先进行细粒度的多维聚合（按产品/API/租户等）以减少下游数据量，再进行全局指标汇总。

1. 数据源：网关原始日志

原始日志由 Logtail 从网关节点采集。以下是一条典型的网关访问日志（已脱敏）：

{

  "AK": "STS.NZD***Lgwc",
  "Api": "DescribeCustomResourceDetail",
  "CallerUid": "109837***3503",
  "ClientIp": "192.168.xx.xx",
  "Domain": "acc-vpc.cn-huhehaote.aliyuncs.com",
  "ErrorCode": "ResourceNotFound",
  "Ext5": "{\"logRegionId\":\"cn-huhehaote\",\"appGroup\":\"pop-region-cn-huhehaote\",\"callerInfo\":{...},\"headers\":{...}}",
  "HttpCode": "404",
  "LocalIp": "11.197.xxx.xxx",
  "Product": "acc",
  "RegionId": "cn-huhehaote",
  "RequestContent": "RegionId=cn-huhehaote;Action=DescribeCustomResourceDetail;Version=2024-04-02;...",
  "TotalUsedTime": "14",
  "Version": "2024-04-02",
  "__time__": "1768484243"
}

字段说明：Ext5 包含嵌套的 JSON 结构（调用者信息、请求头等），RequestContent 是 KV 格式的请求参数。这些复杂结构需要在后续处理中解析。

基于上述日志结构，我们定义 Flink Source 表：

CREATE TABLE openapi_log_source (
  `__time__` BIGINT,
  LocalIp STRING,           -- 网关节点 IP
  Product STRING,           -- 产品 Code (如 Ecs, RDS)
  Api STRING,               -- API 名称 (如 DescribeInstances)
  Version STRING,           -- API 版本
  Domain STRING,            -- 请求域名
  AK STRING,                -- AccessKey
  CallerUid STRING,         -- 调用者 UID
  HttpCode STRING,          -- HTTP 状态码
  ErrorCode STRING,         -- 网关错误码
  TotalUsedTime BIGINT,     -- 请求耗时 (ms)
  ClientIp STRING,          -- 客户端 IP
  RegionId STRING,          -- 地域
  Ext5 STRING,              -- 扩展字段 (嵌套 JSON)
  RequestContent STRING,    -- 请求参数 (KV 格式)
  ts AS TO_TIMESTAMP_LTZ(`__time__` * 1000, 3),
  WATERMARK FOR ts AS ts - INTERVAL '5' SECOND
) WITH (
  'connector' = 'sls',
  'project' = '*****',
  'logstore' = 'pop_rpc_trace_log',
  'endpoint' = 'cn-shanghai-intranet.log.aliyuncs.com'
);

Watermark 策略说明：这里设置 ts - INTERVAL '5' SECOND 表示允许最多 5 秒的乱序数据。该值需根据实际业务场景权衡：生产环境中，网关日志通过 Logtail 采集，端到端延迟通常在 2-3 秒内，5 秒的 Watermark 延迟可以覆盖绝大多数场景。对于跨地域同步场景，可适当放宽至 10-15 秒。

2. MySQL 维表：元数据富化

为了满足指标的标签需求（如 app_group, gc_level），需要关联维表：

-- 网关集群信息 (关联 LocalIp)
CREATE TABLE gateway_cluster_dim (
  local_ip STRING,
  app_group STRING,          -- 集群名称
  region_id STRING,          -- 物理 Region
  PRIMARY KEY (local_ip) NOT ENFORCED
) WITH ('connector' = 'jdbc', ...);

-- 租户等级信息 (关联 Uid)
CREATE TABLE user_level_dim (
  uid STRING,
  gc_level STRING,           -- 客户等级 (GC5/GC6/GC7)
  PRIMARY KEY (uid) NOT ENFORCED
) WITH (
  'connector' = 'jdbc',
  'url' = 'jdbc:mysql://xxx:3306/dim_db',
  'table-name' = 'user_level',
  'lookup.cache.max-rows' = '50000',       -- 缓存最大行数
  'lookup.cache.ttl' = '10min',            -- 缓存过期时间
  'lookup.max-retries' = '3'               -- 查询失败重试次数
);

维表缓存策略选择：生产环境中，gateway_cluster_dim 采用 ALL 策略，启动时全量加载并定时刷新；user_level_dim 采用 LRU 策略，缓存 5 万条热点租户数据，TTL 设为 10 分钟以平衡命中率和数据新鲜度。

3. Job 1 输出：写入本地域聚合日志

计算结果写入本地域的 SLS Logstore machine_agg_log，作为中间存储。

-- 定义本地聚合日志存储
CREATE TABLE machine_agg_log_sink (
  window_start TIMESTAMP(3),
  product STRING,
  api STRING,
  version STRING,
  caller_uid STRING,
  region_id STRING,
  app_group STRING,
  gc_level STRING,
  http_code STRING,
  error_code STRING,
  qps BIGINT,
  rt_mean DOUBLE,
  slow1s_count BIGINT,
  http_2xx BIGINT,
  http_5xx BIGINT,
  http_503 BIGINT
) WITH (
  'connector' = 'sls',
  'project' = '****',
  'logstore' = 'machine_agg_log',  -- 地域化部署，写入本地域 Logstore
  'endpoint' = 'cn-shanghai-intranet.log.aliyuncs.com' -- 实际部署时替换为各地域 Endpoint
);

-- 执行写入
INSERT INTO machine_agg_log_sink
SELECT
  TUMBLE_START(l.ts, INTERVAL '10' SECOND),
  l.Product, l.Api, l.Version, l.CallerUid, g.region_id, g.app_group, u.gc_level, l.HttpCode, l.ErrorCode,
  COUNT(*) as qps,
  AVG(CAST(l.TotalUsedTime AS DOUBLE)),
  SUM(CASE WHEN l.TotalUsedTime > 1000 THEN 1 ELSE 0 END),
  SUM(CASE WHEN l.HttpCode >= '200' AND l.HttpCode < '300' THEN 1 ELSE 0 END),
  SUM(CASE WHEN l.HttpCode >= '500' THEN 1 ELSE 0 END),
  SUM(CASE WHEN l.HttpCode = '503' THEN 1 ELSE 0 END)
FROM openapi_log_source l
LEFT JOIN gateway_cluster_dim FOR SYSTEM_TIME AS OF l.ts AS g ON l.LocalIp = g.local_ip
LEFT JOIN user_level_dim FOR SYSTEM_TIME AS OF l.ts AS u ON l.CallerUid = u.uid
GROUP BY
  TUMBLE(l.ts, INTERVAL '10' SECOND),
  l.Product, l.Api, l.Version, l.CallerUid, g.region_id, g.app_group, u.gc_level, l.HttpCode, l.ErrorCode;

Job 2：指标转换与跨域汇聚

设计意图：各地域独立部署 Job 2，消费本地域的聚合日志 machine_agg_log，将数据转换为时序格式，并跨域写入中心地域 (cn-shanghai) 的 MetricStore。

1. 数据源：消费本地聚合日志

CREATE TABLE machine_agg_log_source (
  window_start TIMESTAMP(3),
  product STRING,
  region_id STRING,
  -- ... 其他字段同 Sink 定义
  WATERMARK FOR window_start AS window_start - INTERVAL '5' SECOND
) WITH (
  'connector' = 'sls',
  'project' = '****',
  'logstore' = 'machine_agg_log',  -- 消费本地域 Logstore
  'endpoint' = 'cn-shanghai-intranet.log.aliyuncs.com'
);

2. 目标汇聚：中心化 MetricStore Sink

CREATE TABLE metricstore_sink (
  `__time_nano__` BIGINT,
  `__name__` STRING,
  `__labels__` STRING,
  `__value__` DOUBLE
) WITH (
  'connector' = 'sls',
  'project' = '****',      -- 中心化 Project
  'logstore' = 'openapi_metrics',            -- 中心化 MetricStore
  'endpoint' = 'cn-shanghai-intranet.log.aliyuncs.com' -- 统一指向中心地域 Endpoint
);

3. 计算与汇聚逻辑

Job 2 将聚合日志进一步汇总（如按 Product 维度）并格式化为 Metric 写入中心。

示例：计算产品维度 QPS 并汇聚

INSERT INTO metricstore_sink
SELECT
  UNIX_TIMESTAMP(CAST(TUMBLE_START(window_start, INTERVAL '1' MINUTE) AS STRING)) * 1000000000,
  'namespace_product_gw_http_req',
  CONCAT('product=', product, '|region_id=', region_id), -- 保留地域标签，实现全球视角
  CAST(SUM(qps) AS DOUBLE)
FROM machine_agg_log_source
GROUP BY TUMBLE(window_start, INTERVAL '1' MINUTE), product, region_id;

架构优势：

带宽节省：Job 1 将海量明细日志聚合为少量统计数据（数据量减少 99%），Job 2 仅跨域传输这些轻量级指标，极大降低了专线带宽成本。

隔离性：各地域计算独立，单地域故障不影响其他地域及中心监控的写入。

作业配置与调优

为了保障作业的稳定性和数据准确性，生产环境中我们对 Checkpoint 和状态后端进行了专项调优。

Checkpoint 配置与权衡

提供了两种配置策略，需根据业务对数据一致性与服务可用性的偏好进行选择：

策略 A：标准与一致性优先（推荐通用场景）

适用于绝大多数对数据准确性有要求的监控场景。

SET 'execution.checkpointing.interval' = '60s';           -- 1分钟 Checkpoint
SET 'execution.checkpointing.mode' = 'EXACTLY_ONCE';      -- 精确一次语义
SET 'execution.checkpointing.timeout' = '10min';

策略 B：高可用优化配置（本案例生产实践）

在 OpenAPI 网关这种超高并发且对可用性极度敏感的场景下，为了避免 Checkpoint 过于频繁导致的性能抖动，同时又不希望完全牺牲数据可靠性，我们采取了“弱一致性 + 低频打点 + 允许失败”的组合策略：

SET 'execution.checkpointing.interval' = '180s';          -- 延长至 3 分钟，减少频率
SET 'execution.checkpointing.mode' = 'AT_LEAST_ONCE';     -- 降低 Barrier 对齐开销
SET 'execution.checkpointing.timeout' = '15min';          -- 放宽超时时间
SET 'execution.checkpointing.max-concurrent-checkpoints' = '1';
SET 'execution.checkpointing.tolerable-failed-checkpoints' = '10'; -- 允许连续失败，不因 CP 失败重启作业

优化思路：

状态后端选择

阿里云实时计算 Flink 版提供了企业级的 GeminiStateBackend，相比开源 RocksDB，它在存算分离架构下针对大状态场景进行了深度优化。针对本案例中“状态大（GB级）、聚合Key多”的特点，我们开启了 KV 分离功能：

SET 'table.exec.state.backend' = 'gemini';                -- 使用企业级 GeminiStateBackend
SET 'state.backend.gemini.kv.separate.mode' = 'GLOBAL_ENABLE'; -- 开启 KV 分离

GeminiStateBackend 核心优势对比：

生产建议：对于网关日志聚合这种 State Size 较大且吞吐要求极高的场景，强烈推荐使用 GeminiStateBackend + KV 分离。实测开启后，作业在流量高峰期的 CPU 使用率下降了 20%，且 Checkpoint 耗时更加稳定。

5. 可视化与告警

监控效果展示

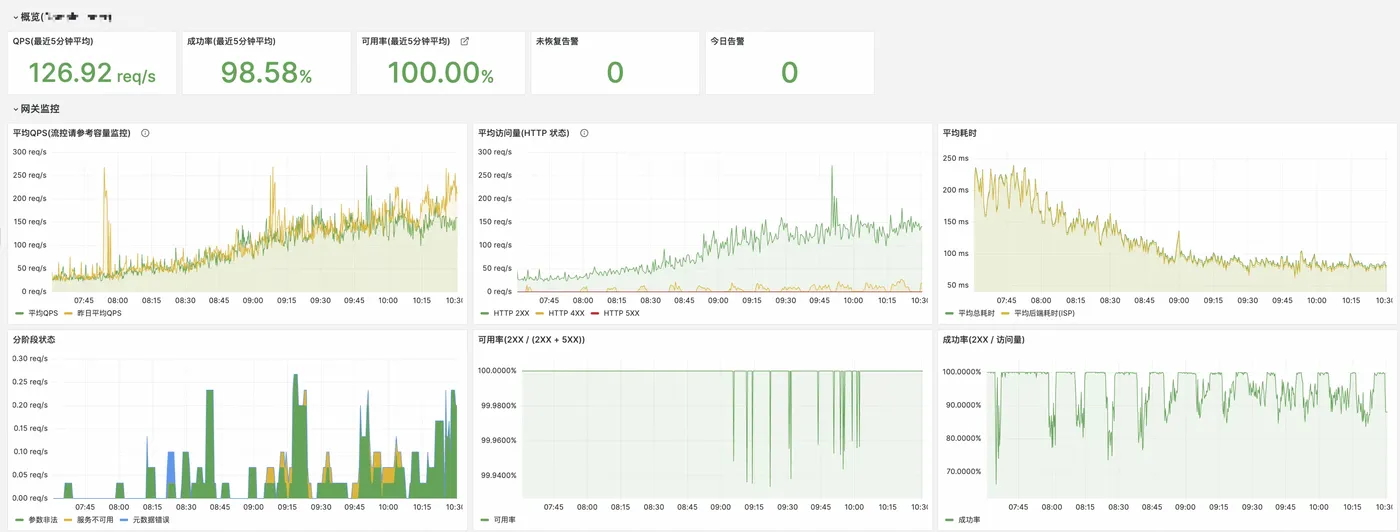

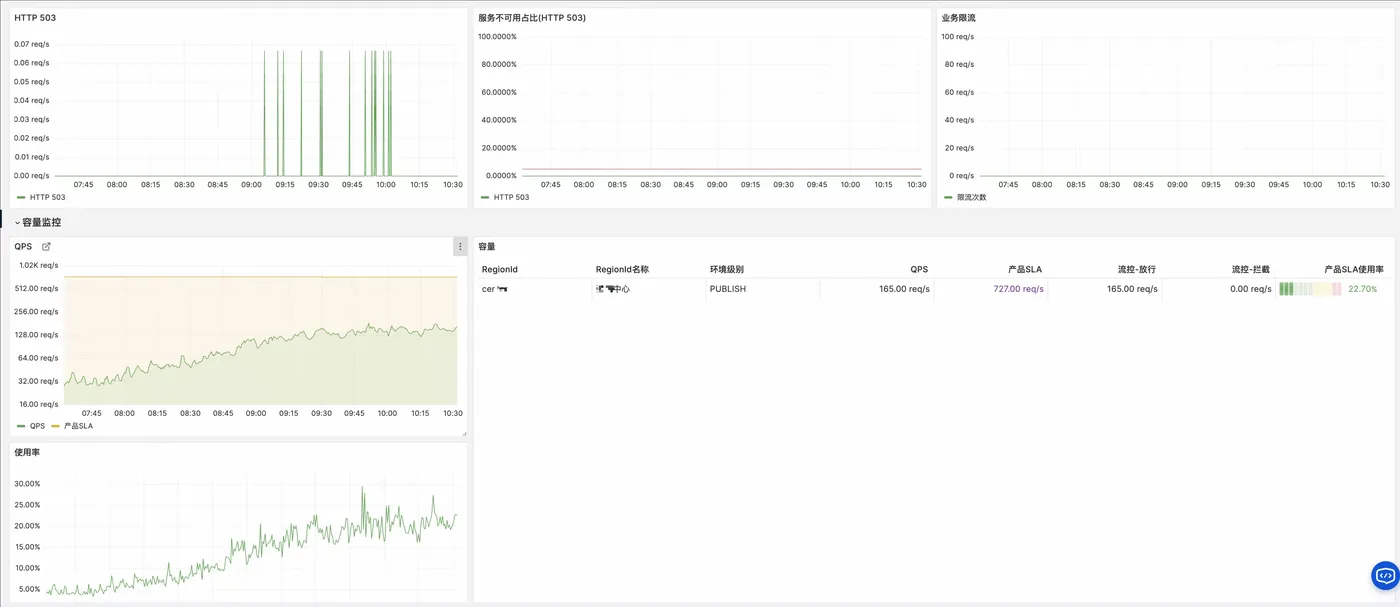

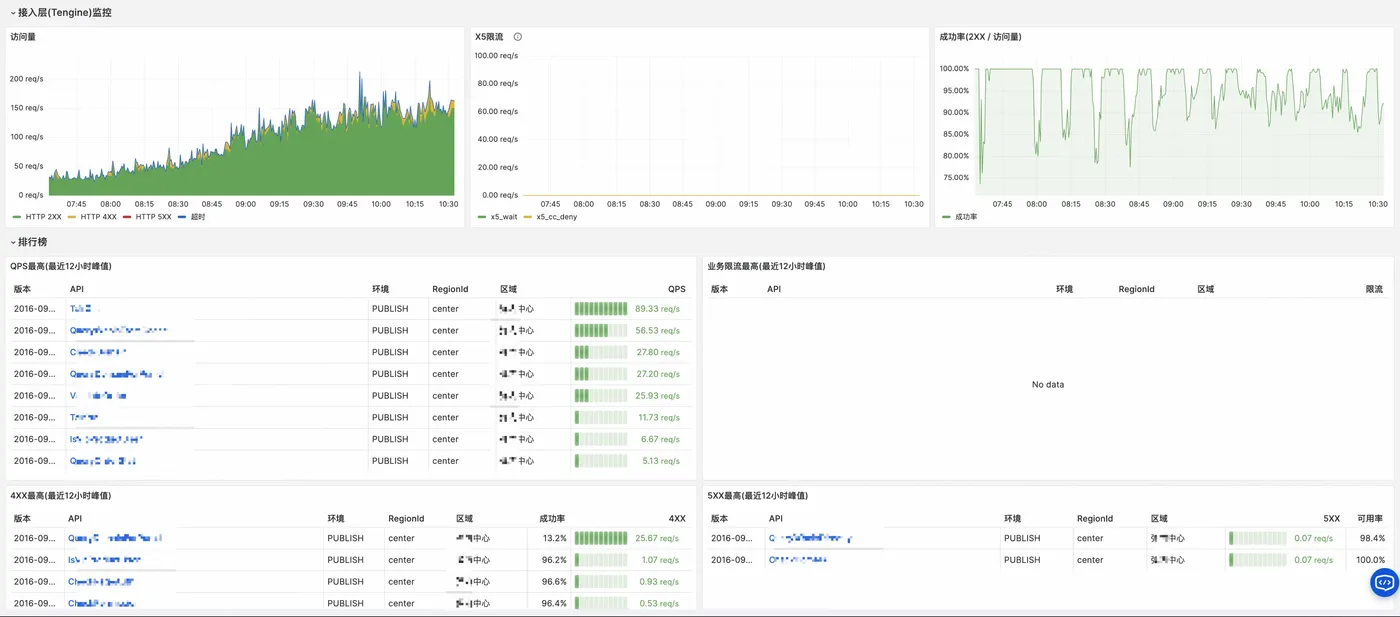

通过两个 Flink 作业的聚合，我们在 Grafana 中构建了多维度的 OpenAPI 监控大盘，实现了从产品全局视图到具体错误码的深度下钻。

自助查询与告警

在 Grafana 中添加 SLS MetricStore 作为数据源后，各云产品团队可以使用 PromQL 语法自助查询指标并配置告警规则：

常用查询示例：

# QPS 趋势
sum(namespace_product_gw_http_req) by (product)

# 错误率环比（当前 1 分钟与 1 小时前对比）
(
  sum(rate(namespace_product_gw_http_5xx[1m])) / sum(rate(namespace_product_gw_http_req[1m]))
) / (
  sum(rate(namespace_product_gw_http_5xx[1m] offset 1h)) / sum(rate(namespace_product_gw_http_req[1m] offset 1h))
) > 2

# 平均延迟趋势
avg(namespace_product_gw_rt_mean) by (product)

告警规则示例：

- alert: HighErrorRate
  expr: sum(namespace_product_gw_http_5xx) by (product) / sum(namespace_product_gw_http_req) by (product) > 0.01
  for: 2m
  labels:
    severity: warning
  annotations:
    summary: "{
   { $labels.product }} 错误率过高"
    description: "当前错误率: {
   {
    $value | printf \"%.2f\" }}%"

各云产品团队可以在 Grafana 中配置自己产品的监控大盘和告警规则，实现自主运维。

6. 规模化验证

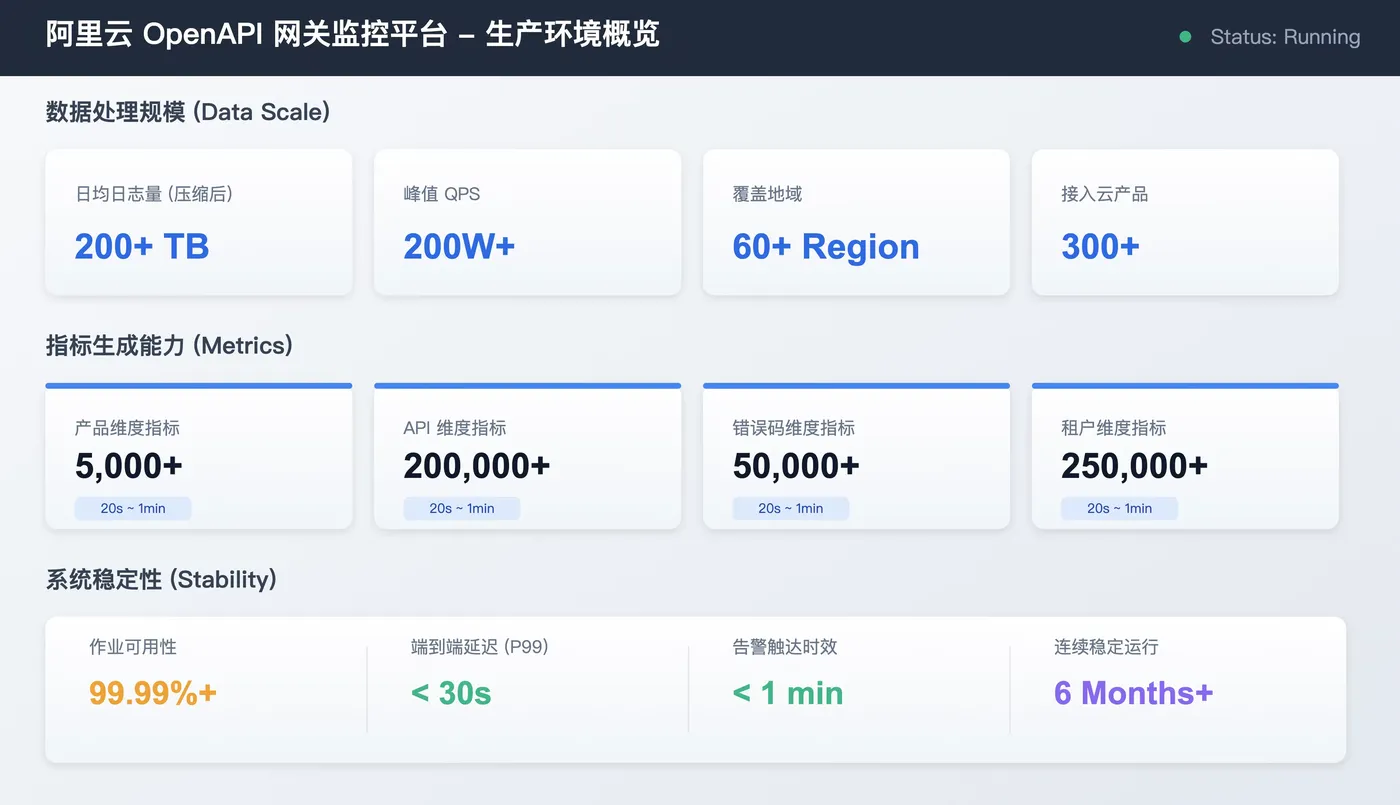

该方案已在阿里云开放平台稳定运行，以下是生产环境的核心指标：

上图展示了系统在生产环境中的核心运行指标。得益于 Flink 的分布式计算能力和 SLS 的高吞吐存储，该方案成功支撑了阿里云开放平台全量 API 调用的实时监控，覆盖 60+ 个全球地域、300+ 个云产品，日均处理 200TB+ 压缩日志（原始日志约 2PB，单条日志约 4-5KB），生成 50 万+ 时序指标。

数据处理规模

指标生成能力

系统稳定性

业务价值

• 故障发现提速：故障发现时间从分钟级缩短到秒级

• 运维效率提升：300+ 云产品团队实现自助监控配置

在方案落地过程中，我们发现原始日志包含大量冗余字段和嵌套结构，而指标计算只需其中的核心字段。为此，我们引入了 Source 端谓词下推 技术，在数据进入 Flink 之前完成字段裁剪，有效降低了网络传输量并加速了 Flink 计算。

7. 进阶优化：Source 端谓词下推（Predicate Pushdown）

谓词下推概念与 Connector 能力对比

谓词下推（Predicate Pushdown） 是数据库和大数据领域的经典优化策略，核心思想是将过滤条件下推到数据源端执行，减少数据传输量和计算开销。

Flink 的下推能力取决于 Source Connector 的实现：

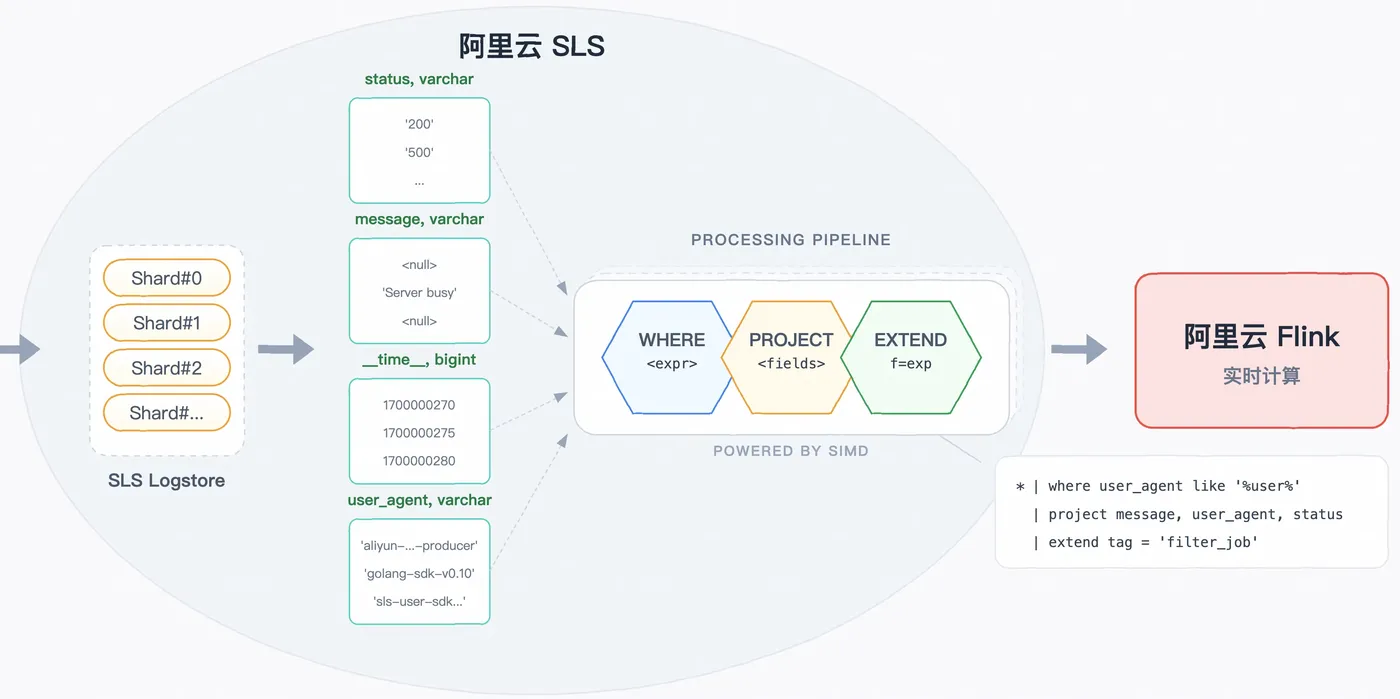

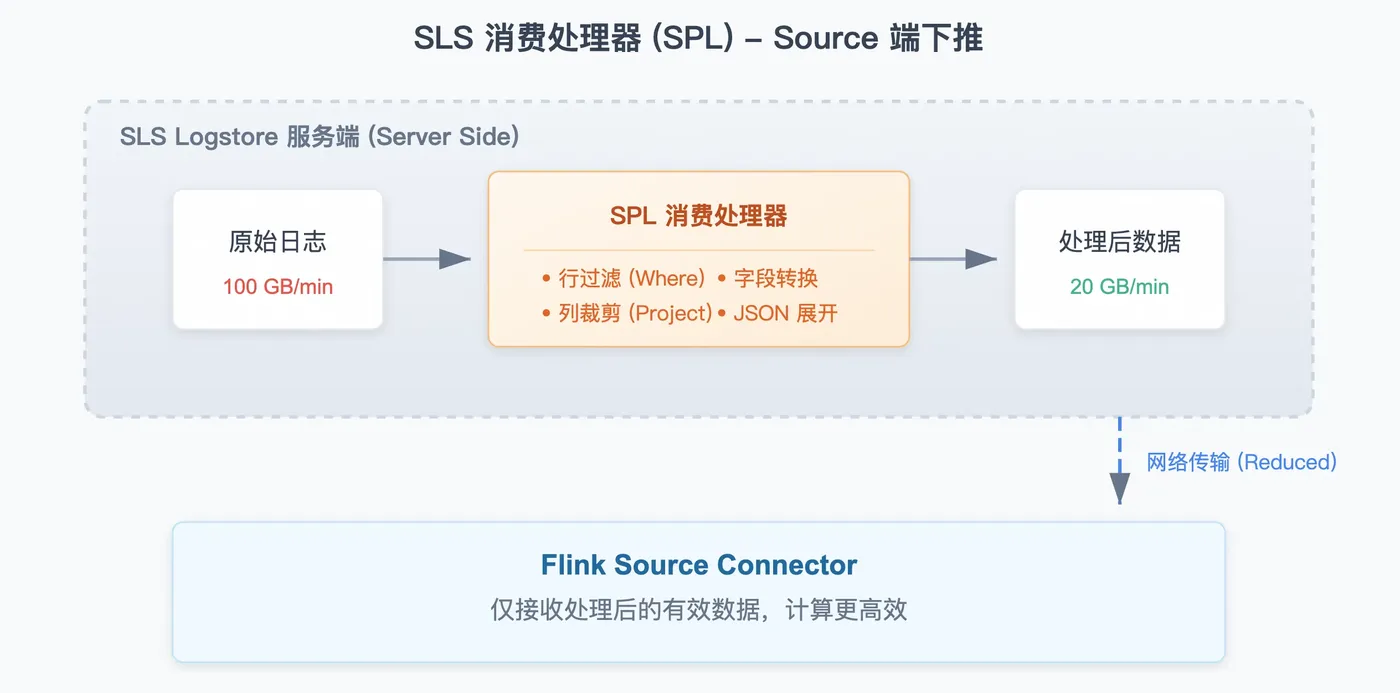

SLS 消费处理器：一种 Source 端下推实现

早期版本的 Flink SLS Connector 会默认全量拉取 SLS Logstore 的数据，但实际上很多字段是不需要的。借助 SLS 消费处理器，我们实现了真正的 Source 端谓词下推——过滤和转换逻辑在 SLS 服务端执行，Flink 只接收处理后的结果。

技术优势：

• SIMD 向量化引擎：SPL 底层采用向量化执行引擎，利用 CPU SIMD 指令集（如 AVX2/AVX-512）批量处理数据，相比逐行处理性能提升数倍

• 同机房本地计算：数据处理在 SLS 存储节点本地完成，无需跨网络传输原始数据，避免了网络 I/O 成为瓶颈

• 列式存储加速：SLS 底层采用列式存储，配合 project 列裁剪，只读取必要的列数据，大幅减少磁盘 I/O

• 零拷贝传输：处理后的数据直接进入消费通道，减少内存拷贝开销

计费提示：

普通消费：按传输的压缩数据量计费。

使用SPL消费处理器：按扫描的原始（未压缩）数据量计费。

详细定价及区别请参考 SLS 产品定价。

SPL 配置示例

基于前文介绍的网关日志结构，我们通过 SPL 消费处理器实现 Source 端过滤。对比传统的 Flink 侧过滤：

-- 传统方式：Flink 侧过滤（需拉取全量数据）
SELECT * FROM openapi_log_source
WHERE Domain != 'popwarmup.aliyuncs.com'
  AND JSON_VALUE(Ext5, '$.logRegionId') NOT IN ('cn-shanghai', 'cn-beijing')

使用 SPL 消费处理器后，过滤和转换在 SLS 服务端完成：

-- 1. 行过滤：排除无效数据
*
| where Domain != 'popwarmup.aliyuncs.com'

-- 2. 嵌套 JSON 分层展开（只对有效数据执行）
| parse-json -prefix='ext5_' Ext5
| where ext5_logRegionId not in ('cn-shanghai', 'cn-beijing', 'cn-hangzhou')
| parse-json -prefix='callerInfo_' ext5_callerInfo
| parse-json -prefix='headers_' ext5_headers

-- 3. 正则提取 KV 格式字段
| parse-regexp RequestContent, '[;]RegionId=([^;]*)' as request_regionId

-- 4. 列裁剪：只保留必要字段（放在最后，减少输出数据量）
| project LocalIp, Product, Version, Api, Domain, ErrorCode, HttpCode,
         TotalUsedTime, AK, RegionId, ClientIp,
         callerInfo_callerType, callerInfo_callerUid, callerInfo_ownerId,
         ext5_regionId, ext5_appGroup, ext5_stage, request_regionId

在 Flink SLS Source 中引用

在 Flink SQL 中，通过 processor 参数引用预先配置好的消费处理器：

CREATE TABLE openapi_log_source (
  `__time__` BIGINT,
  -- SPL 处理后的字段（已展开嵌套 JSON、已裁剪冗余列）
  LocalIp STRING,
  Product STRING,
  Version STRING,
  Api STRING,
  Domain STRING,
  ErrorCode STRING,
  HttpCode STRING,
  TotalUsedTime BIGINT,
  AK STRING,
  RegionId STRING,
  ClientIp STRING,
  callerInfo_callerType STRING,      -- 从 Ext5.callerInfo 展开
  callerInfo_callerUid STRING,
  callerInfo_ownerId STRING,
  ext5_regionId STRING,              -- 从 Ext5 展开
  ext5_appGroup STRING,
  ext5_stage STRING,
  request_regionId STRING,           -- 从 RequestContent 正则提取
  ts AS TO_TIMESTAMP_LTZ(`__time__` * 1000, 3),
  WATERMARK FOR ts AS ts - INTERVAL '5' SECOND
) WITH (
  'connector' = 'sls',
  'project' = '****',
  'logstore' = 'pop_rpc_trace_log',
  'endpoint' = 'cn-shanghai-intranet.log.aliyuncs.com',
  'processor' = 'openapi-processor'  -- 引用消费处理器，实现过滤下推
);

优化效果

通过 SPL 源头预处理，我们在以下几个维度取得了显著提升：

总结

通过 Flink + SLS 的云原生组合，我们成功构建了阿里云 OpenAPI 网关的实时监控体系：

Flink 核心技术要点

架构设计启示

1. 分层聚合缓解数据倾斜：流量分布不均时，先按物理节点局部聚合，再按业务维度全局汇总

2. 谓词下推降低成本：将过滤逻辑下推到 Source 端（如 SLS 消费处理器），减少网络传输和计算资源消耗

3. 选择企业级状态后端：大状态场景选用 GeminiStateBackend + KV 分离，显著提升 I/O 效率与作业稳定性

本案例的技术方案可推广至微服务调用链监控、CDN 日志分析、物联网数据聚合等类似场景。

开发者资源

• Flink SLS Connector 文档

• SLS MetricStore

• Grafana + SLS 集成

• SLS SPL语法文档
