LVS集群-DR负载均衡集群
服务介绍
Director 分配请求到不同的real server. real server 处理请求后直接回应给用户，这样director 负载均衡器仅处理客户机与服务器的一半连接，负载均衡器处理一半的链接，避免了新的性能瓶颈，同样增加了系统的可伸缩性。Director Routing 采用物理层修改MAC 地址技术，因此所以服务器必须在同一个网段中。
DR的优点:NAT模式效率低
DR方式特点：都是公网地址

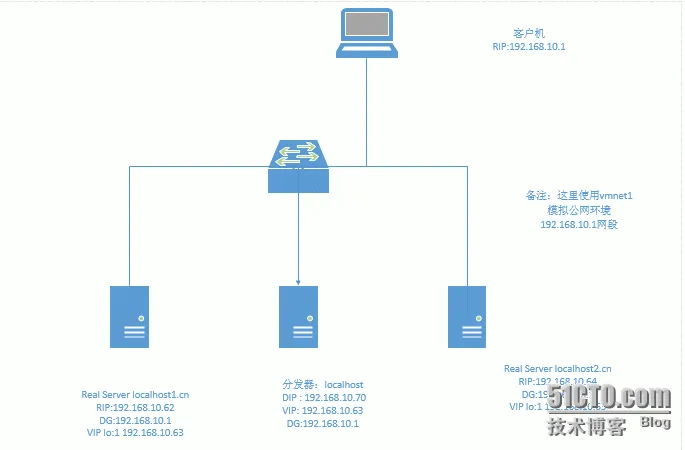

拓扑图：
实例 ：配置LVS DR模式集群
实验环境
Localhost DIP : 192.168.10.70 VIP: 192.168.10.63
配置Localhost

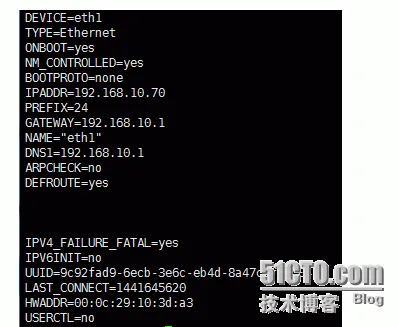

[root@localhost~]# cat /etc/sysconfig/network-scripts/ifcfg-eth1查看eth1的网卡
配置网卡 eth1:1 eth1 和eth1:1网卡的MAC 地址必须一样
[root@localhostnetwork-scripts] # cd/etc/sysconfig/network-scripts/

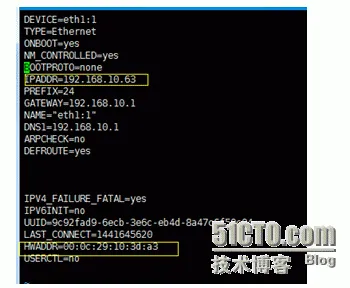

[root@localhost network-scripts]# vimifcfg-eth1:1

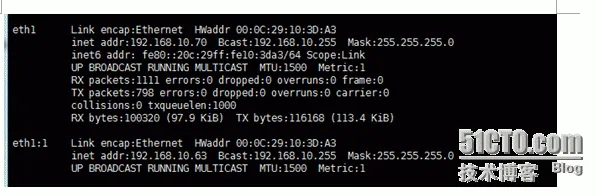

查看网卡信息
配置LVS-DR规则
rpm -ivh/mnt/Packages/ipvsadm-1.26-2.el6.x86_64.rpm # 安装软件包
[root@localhost~]# ipvsadm -A -t 192.168.10.63:80 -s rr
-A : 添加-t: 表示tcp -s: 指定调度算法 rr : 表示轮询 -g:表示DR -r:指定real server
[root@localhost ~]# ipvsadm -a -t192.168.10.63:80 -r 192.168.10.62 -g
[root@localhost~]# ipvsadm -a -t 192.168.10.63:80 -r 192.168.10.64 -g
[root@localhost~]# ipvsadm -L -n
IP VirtualServer version 1.2.1 (size=4096)
ProtLocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.10.63:80 rr
-> 192.168.10.62:80 Route 1 0 0
-> 192.168.10.64:80 Route 1 0 0
备注：在LVS 模式中，只要nat 模式需要开启路由转发功能
配置Real Server localhost1.cn
Eth1 IP:192.168.10.62 桥接模式
生成回环口配置文件
[root@localhost1 network-scripts]# pwd
[root@localhost1 network-scripts]# cpifcfg-lo ifcfg-lo:1
root@localhost1 network-scripts]# catifcfg-lo:1
DEVICE=lo:1
IPADDR=192.168.10.63
NETMASK=255.255.255.255
ONBOOT=yes
NAME=loopback

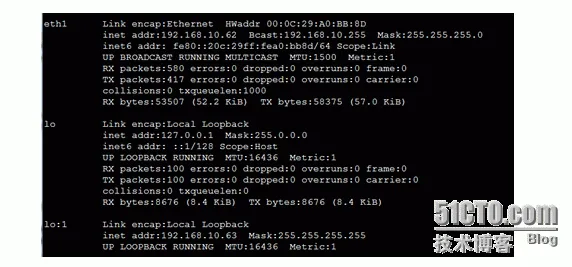

查看网卡信息
关闭ARP转发
[root@localhost1 ~]# echo 1 >/proc/sys/net/ipv4/conf/eth1/arp_ignore
[root@localhost1 ~]# echo 2 >/proc/sys/net/ipv4/conf/eth1/arp_announce
net.ipv4.conf.eth1.arp_ignore =1
net.ipv4.conf.eth1.arp_announce =2
若要永久生效则要在 vim/etc/sysctl.conf最后添加，sysctl –p 生效
网关指向 公网出口路由器
GATEWAY=192.168.10.1
启动80端口
[root@localhost1 ~]# echo 192.168.10.62 >/var/www/html/index.html
[root@localhost1html]# /etc/init.d/httpd restart
配置Real Server localhost2.cn
Eth1 IP:192.168.10.64 桥接模式
生成回环口配置文件
[root@localhost2 network-scripts]# cpifcfg-lo ifcfg-lo:1
[root@localhost2 network-scripts]# catifcfg-lo:1
DEVICE=lo:1
IPADDR=192.168.10.63
NETMASK=255.255.255.255
ONBOOT=yes
NAME=loopback

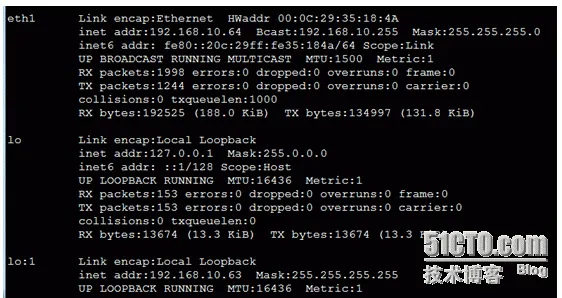

查看网卡信息
关闭ARP 转发
echo 1 >/proc/sys/net/ipv4/conf/eth1/arp_ignore
echo 2 >/proc/sys/net/ipv4/conf/eth1/arp_announce
网关指向 公网出口路由器
GATEWAY=192.168.10.1
启动80端口
echo 192.168.10.64 >/var/www/html/index.html
/etc/init.d/httpd restart
客户端测试vip

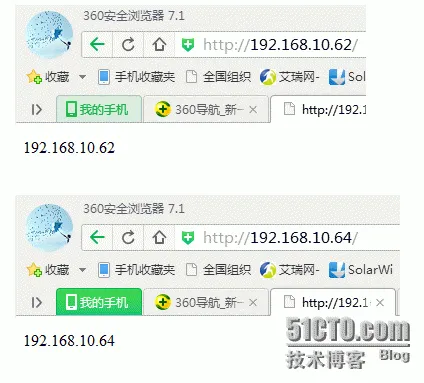

先测试real server

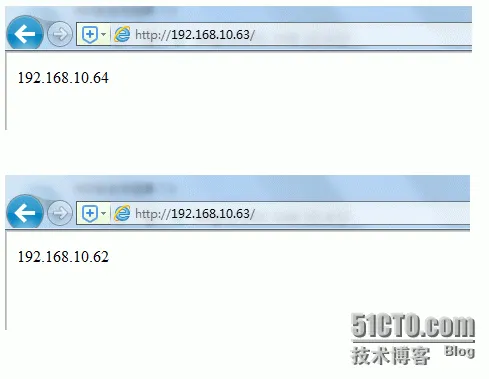

测试VIP http://192.168.10.63 多刷新几次
测试LVS其他的调度算法
[root@localhost~]# ipvsadm -A -t 192.168.10.63:80 -s wrr
Wrr 基于集群节点分配处理每一个节点的权重，权重值为2的服务器将为1的服务器的2倍，如果权重值为0，则不会收到新的连接
[root@localhost~]# ipvsadm -a -t 192.168.10.63:80 -r 192.168.10.62 -g -w 10
[root@localhost~]# ipvsadm -a -t 192.168.10.63:80 -r 192.168.10.64 -g -w 20
[root@localhost~]# ipvsadm -L -n --stats
IP VirtualServer version 1.2.1 (size=4096)
ProtLocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 192.168.10.63:80 0 0 0 0 0
-> 192.168.10.62:80 0 0 0 0 0
-> 192.168.10.64:80 0 0 0 0 0

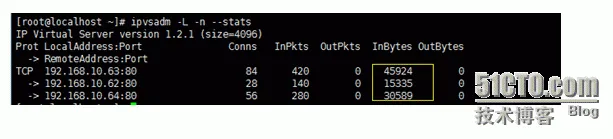

在物理机上，刷新9次链接 http://192.168.10.63 localhost 1:localhost2 是1:2的关系
查看
如果一个real server 的权重是0 ，就不会分配给客户端的请求
[root@localhost~]# ipvsadm -A -t 192.168.10.63:80 -s wrr
[root@localhost~]# ipvsadm -a -t 192.168.10.63:80 -r 192.168.10.62 -g -w 0
[root@localhost~]# ipvsadm -a -t 192.168.10.63:80 -r 192.168.10.64 -g -w 20
[root@localhost~]# ipvsadm -L -n --stats
IP VirtualServer version 1.2.1 (size=4096)
ProtLocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 192.168.10.63:80 0 0 0 0 0
-> 192.168.10.62:80 0 0 0 0 0
-> 192.168.10.64:80 0 0 0 0 0

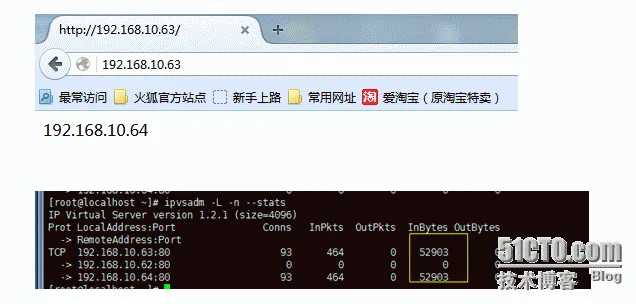

在物理机上，刷新链接 http://192.168.10.63，只会出现192.168.10.64
清空内核虚拟服务器中的所有记录
[root@localhost~]# ipvsadm -L -n --stats 显示统计信息
IP VirtualServer version 1.2.1 (size=4096)
ProtLocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
[root@localhost ~]# ipvsadm -L -n --rate 显示速率信息
IP VirtualServer version 1.2.1 (size=4096)
ProtLocalAddress:Port CPS InPPS OutPPS InBPS OutBPS
-> RemoteAddress:Port
[root@localhost~]# ipvsadm -L -n –c 显示目前链接
IPVS connectionentries
pro expirestate source virtual destination
LVS 的配置文件保存在 /etc/init.d /ipvsadm
[root@localhost ~]# cat/etc/sysconfig/ipvsadm-config LVS 的规则存储文件保存位置
