AI 再也不用截图点点点了！用一行命令让它直接画流程图

先说一个让人抓狂的场景

你有没有试过让 AI Agent 帮你画一张系统架构图？

大概是这样的：

❝

你："帮我画一张电商系统的架构图" AI："好的！我来打开 draw.io……" AI：截图→分析坐标→点击→截图→分析坐标→点击…… 五分钟后…… AI："我点错了，重来"

❞

这就像你雇了一个设计师，结果他不用鼠标，全靠蒙眼睛猜坐标点击。

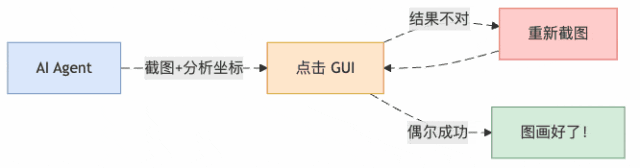

图1：传统 GUI 自动化流程，本质是在玩「蒙眼打靶」

今天介绍的 cli-anything-drawio，就是要把这个「蒙眼打靶」变成「指哪打哪」。

它到底是什么？

cli-anything-drawio 是 CLI-Anything 框架生成的一个命令行工具， 把 draw.io 的所有 GUI 操作——加图形、连箭头、改样式、导出图片—— 全部映射成了标准的 CLI 命令，输出结构化 JSON。

AI Agent 调完一条命令，立刻拿到反馈，下一条命令接着来， 就像流水线一样，不需要"截图→等待→分析→猜坐标"这套慢动作。

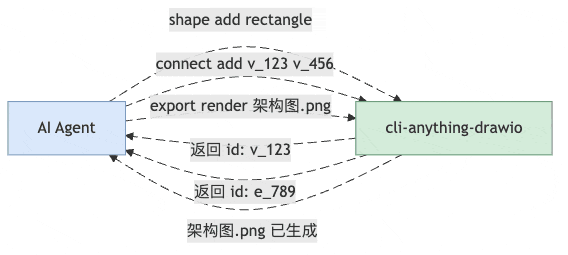

图2：CLI 模式下 Agent 的实际工作流，每步都有精确反馈

安装，一行搞定

pip install cli-anything-drawio

不需要克隆代码，不需要配置环境。装完就有 cli-anything-drawio 命令。

❝

「注意」：画图、改图不需要 draw.io 桌面版。 但如果你要导出成 PNG/PDF/SVG，需要装一下： macOS：brew install --cask drawioLinux：snap install drawio

❞

实战：让 AI 画一张电商购物流程图

我们用一个真实场景贯穿整个演示：

❝

「场景」：你是一个产品经理，需要向开发团队解释电商平台的购物流程。 以前你要自己打开 draw.io，一个一个拖图形、连箭头， 半小时能画完就算手速快的。 现在，告诉 AI 一句话，它帮你搞定。

❞

第一步：新建画布

cli-anything-drawio --json project new --width 700 --height 2000 -o 购物流程.drawio

返回：

{
  "action": "new_project",
  "page_size": "700x2000",
  "saved_to": "购物流程.drawio"
}

画布创建好了。这里有个设计很妙：--json 参数让所有输出都是结构化 JSON， AI Agent 不用解析"人话"，直接读字段就行，省去大量 token。

第二步：加图形

draw.io 里那些图形——矩形、椭圆、菱形、圆柱——在这里都有对应的名字：

# 开始节点（椭圆）
cli-anything-drawio --json --project 购物流程.drawio \
  shape add ellipse --label "开始" --x 275 --y 40 --width 150 --height 55

返回的 id 是关键，后面连线要用它：

{"id": "v_1773456936157036", "shape_type": "ellipse", "label": "开始"}

继续加其他节点（用户登录、浏览商品、加购物车……），每个都会返回一个唯一 ID。

「支持的图形类型一览：」

第三步：连线

# 把"开始"连到"用户登录"，用直角路由风格
cli-anything-drawio --project 购物流程.drawio \
  connect add v_1773456936157036 v_1773456936238240 --style orthogonal
# 支付判断节点，分两条路
cli-anything-drawio --project 购物流程.drawio \
  connect add 支付节点ID 成功节点ID --label "成功"
cli-anything-drawio --project 购物流程.drawio \
  connect add 支付节点ID 失败节点ID --label "失败"

连线样式有四种，记住这两个就够用了：

• orthogonal：直角折线，正式场合首选，流程图标配
• curved：弧线，画"失败重试"这种回头箭头不会乱穿

第四步：导出 PNG

cli-anything-drawio --project 购物流程.drawio \
  export render 购物流程.png -f png --crop --scale 2 --overwrite

--crop 把空白边距裁掉，--scale 2 出 2 倍清晰度， 丢进 PPT 或者发给开发同学，效果一点不比手画差。

等等，这里有个问题

你可能会想："AI 去哪里知道节点的 x/y 坐标该怎么放？"

这是坐标管理问题，也是 CLI 方式相比直接生成 XML 的一个真实挑战。 好消息是，这个问题对 AI Agent 来说很容易解决：

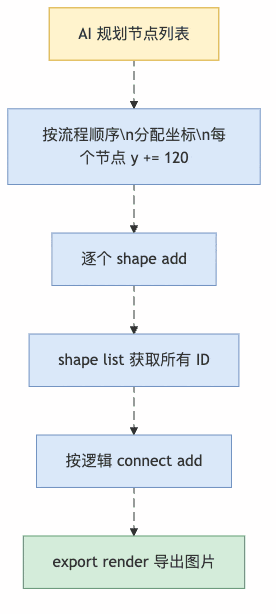

图3：AI Agent 画图的标准节奏，坐标按顺序递增，简单又可靠

垂直流程图最简单：x 固定，y 从 40 开始每步加 120。 AI 完全可以自己算，不需要人介入。

进阶：样式定制

图画好了，但全是灰色方块不够好看？shape style 命令可以改颜色：

# 把开始/结束节点改成绿色
cli-anything-drawio --project 购物流程.drawio \
  shape style v_开始ID fillColor "#d4edda"
# 把支付判断菱形改成橙色，突出重要性
cli-anything-drawio --project 购物流程.drawio \
  shape style v_支付判断ID fillColor "#fff3cd"
# 加粗边框
cli-anything-drawio --project 购物流程.drawio \
  shape style v_某个ID strokeWidth "2"

常用样式属性速查：

撤销？有的

画错了不用从头来：

cli-anything-drawio --project 购物流程.drawio session undo

最多支持 50 步撤销，底层是 XML 快照栈。 在 REPL 交互模式下直接输入 undo 也行。

它能画哪些图？

只要是 draw.io 支持的图形结构，理论上都能用 CLI 搭出来：

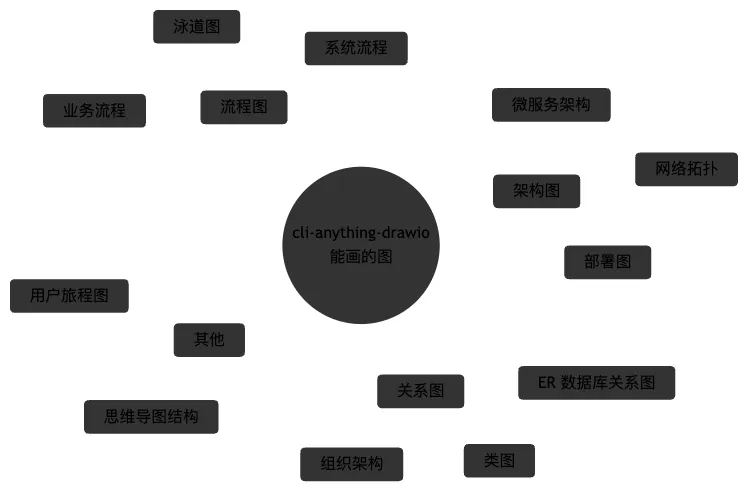

图4：CLI 能覆盖的图形类型，基本涵盖了技术团队的日常需求

唯一的限制是：「坐标要自己管，没有自动布局」。 对于 AI Agent 来说不是问题，对于手撸的人来说， 复杂图形还是在 GUI 里拖拽更省心。

回到那个产品经理的场景

用了 cli-anything-drawio 之后：

❝

你："帮我画一张电商购物流程图" AI：新建画布 → 添加 18 个节点 → 连接 17 条箭头 → 导出 PNG「30 秒后」AI："图已生成：购物流程.png"

❞

全程没有截图，没有坐标猜测，没有"点错了重来"。 每一步操作都有 JSON 反馈，AI 知道自己做了什么， 出了问题也能精确定位并修复。

这才是 AI 操作软件应该有的方式——「不是模拟人点鼠标，而是直接调用能力」。

总结：三句话记住它

1. 「装它」：pip install cli-anything-drawio，一行搞定
2. 「用它」：project new → shape add → shape list → connect add → export render
3. 「给 Agent 用」：加 --json 拿结构化返回，坐标按顺序算，导出 PNG 交差

流程图不再是产品经理的噩梦，也不再是 AI Agent 的「蒙眼打靶」。
