在采用5V供电的消费电子、物联网设备及各类便携产品中，电源输入端口（如USB Type-C、Micro-USB或DC插座）是连接外部电源与内部精密电路的第一道门户，也是最易受电气伤害的薄弱环节。为确保设备长期可靠运行，一款响应迅速、集成全面的前端保护芯片至关重要。PW2605R正是为此类场景设计的高性能过压过流保护IC，能够为各类5V输入系统提供坚实的“安全前哨”。一、5V输入接口面临的常见电气风险
设备在使用或存放过程中，其电源接口常暴露于多种潜在威胁之下：
意外短路：因金属碎屑、液体溅入、线缆内部破损或插拔不当，导致电源（VCC）与地（GND）之间发生直接或间歇性短路。
电压浪涌与误接：劣质或故障的电源适配器可能输出过高电压；或在维修调试时，误将更高电压的电源接入5V端口。
电源反接：在接线或使用非标线缆时，可能发生电源极性接反的情况。
复杂环境应力：对于户外或工业设备，温差、凝露、粉尘等环境因素可能加剧端口老化与绝缘失效。
传统方案如一次性保险丝或自恢复保险丝（PTC），存在响应慢、无法防过压、需手动复位或性能劣化等问题。PW2605R则以全集成、主动式、可自恢复的保护方案，提供了更优的解决路径。二、PW2605R的核心保护功能详解
PW2605R集多项保护功能于一身，其核心机制围绕快速检测与智能关断/恢复展开：
精准可调的过流保护（OCP）
功能：实时监测负载电流。当电流超过预设阈值时，迅速切断内部MOSFET，防止因短路或过载导致线路过热或电源损坏。
关键特性：保护阈值通过外部电阻（接IADJ引脚）在0.5A至3A范围内灵活设置，精度达±5%。典型响应关断时间仅为数十微秒，能有效抑制短路大电流。
固定阈值的过压保护（OVP）
功能：持续监控输入电压。一旦电压超过约6.1V的固定阈值（略高于5V正常工作范围），芯片将在100纳秒内极速关断，为后级昂贵的核心电路（如处理器、存储器）构筑高压屏障。
关键特性：超快响应速度是核心优势，过压条件解除后约20毫秒自动恢复供电。
完备的辅助保护机制
输入反接保护：可耐受-20V的反向电压，防止因电源接反而损坏设备。
欠压锁定（UVLO）：当输入电压过低（如电池耗尽）时自动关闭输出，避免系统在非正常低压下工作。
过温保护（OTP）：若芯片自身因异常工况结温超过160℃，将触发关断，防止热失控。三、典型应用场景与设计要点
PW2605R的DFN2x2-8L小封装和简洁外围，使其能轻易嵌入各种空间受限的设计中。
带防水功能的USB供电端口
场景：户外摄像头、手持仪器、智能家居设备的USB充电/供电口。
设计：将PW2605R置于USB连接器之后的首个电路位置。即使防水密封失效导致端口进水短路，芯片能瞬间切断电流，保护内部主板。其FAULT引脚可连接至MCU或指示灯，实现故障报警。
充电线缆或移动电源的输入端
场景：作为充电宝、智能手表充电座等产品的输入保护。
设计：在Type-C等输入接口后立即接入PW2605R。根据线缆和接口的额定电流（如1.5A或2A），通过IADJ电阻设置合适的OCP点，防止因劣质线缆或接口过载引发的风险。
通用5V直流输入接口
场景：各类采用DC插座或端子供电的5V设备。
设计：作为电源入口的“守门员”。可配合TVS管（用于更高能量浪涌）和π型滤波电路，形成多级防护。其
四、实现可靠性的PCB布局建议
紧凑功率回路：连接VIN引脚、芯片内部开关、VOUT引脚的功率路径应尽可能短而宽，以最小化寄生电感和电阻，降低开关噪声和压降。
充分散热与焊接：芯片底部的裸露焊盘（Exposed Pad）必须通过多个过孔良好连接到PCB接地平面，这是保证3A持续电流能力和散热的关键。DFN封装需注意焊接工艺质量。
敏感信号隔离：设置OCP阈值的IADJ引脚、使能控制EN引脚和故障指示FAULT引脚的走线，应远离高频开关节点和功率走线，避免噪声干扰。

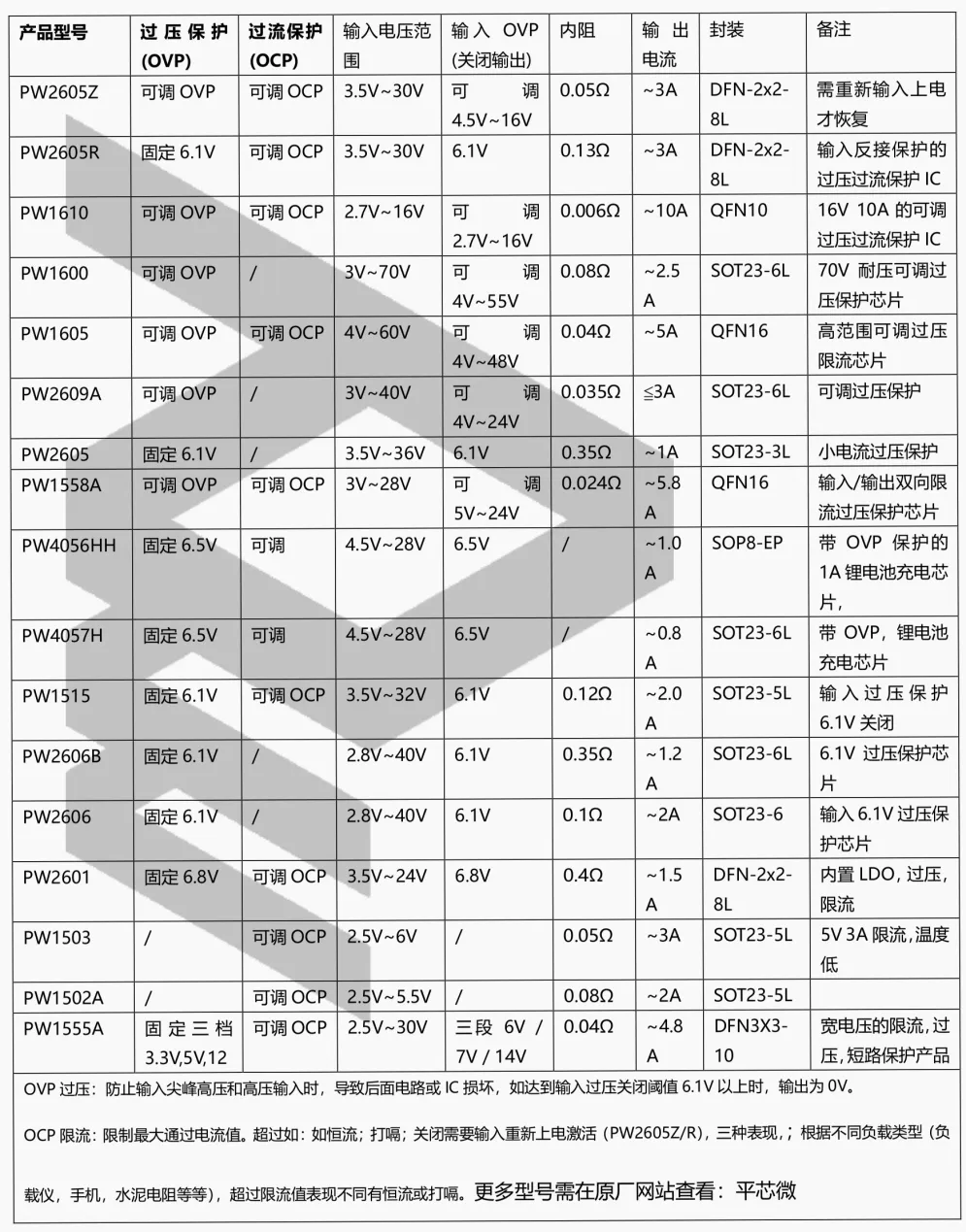

五、为什么选择PW2605R？
相较于分立器件搭建的保护电路，PW2605R提供了显著的集成优势：
高可靠性：单片集成，一致性好，保护参数精确。
快速响应：纳秒/微秒级保护动作，真正起到“保护”作用。
用户体验佳：故障排除后自动恢复，无需用户干预或更换部件。
节省空间：极小封装和极少外围元件，特别适合现代电子产品的小型化趋势。
综合成本优：在实现同等或更优保护效果的前提下，减少了物料种类、简化了生产与维修。
总结
PW2605R是一款为5V系统前端防护量身打造的高性能芯片。它将过压、过流、反接等多重保护功能浓缩于微型封装内，以其快速的响应和智能的恢复机制，显著提升了充电接口、USB端口及各类直流输入口的电气安全性与系统鲁棒性。对于追求高可靠性和优异用户体验的产品设计而言，集成PW2605R是提升产品品质与安全等级的一项明智而高效的投资。
