0 前言

本文基于2.0.0-alpha2-SNAPSHOT最新版，分析Sentinel限流功能实现。

Sentinel会进行流量统计，执行流量控制规则：

统计数据的展示和规则的设置在 sentinel-dashboard 项目
不一定需要dashboard，可仅用sentinel-core，它会将统计信息写入指定日志文件，通过文件了解每个接口的流量。这时只是用到 Sentinel 流量监控功能。

dashboard默认不持久化数据

所有数据在内存，dashboard重启即所有数据丢失。按需定制dashboard，如至少提供持久化规则设置，QPS适合存放在时序数据库，若数据量不大，MySQL也可，注意定期清理不关心的历史数据。

Sentinel将不同Slot串联（责任链模式），将不同功能（限流、降级、系统保护）组合。

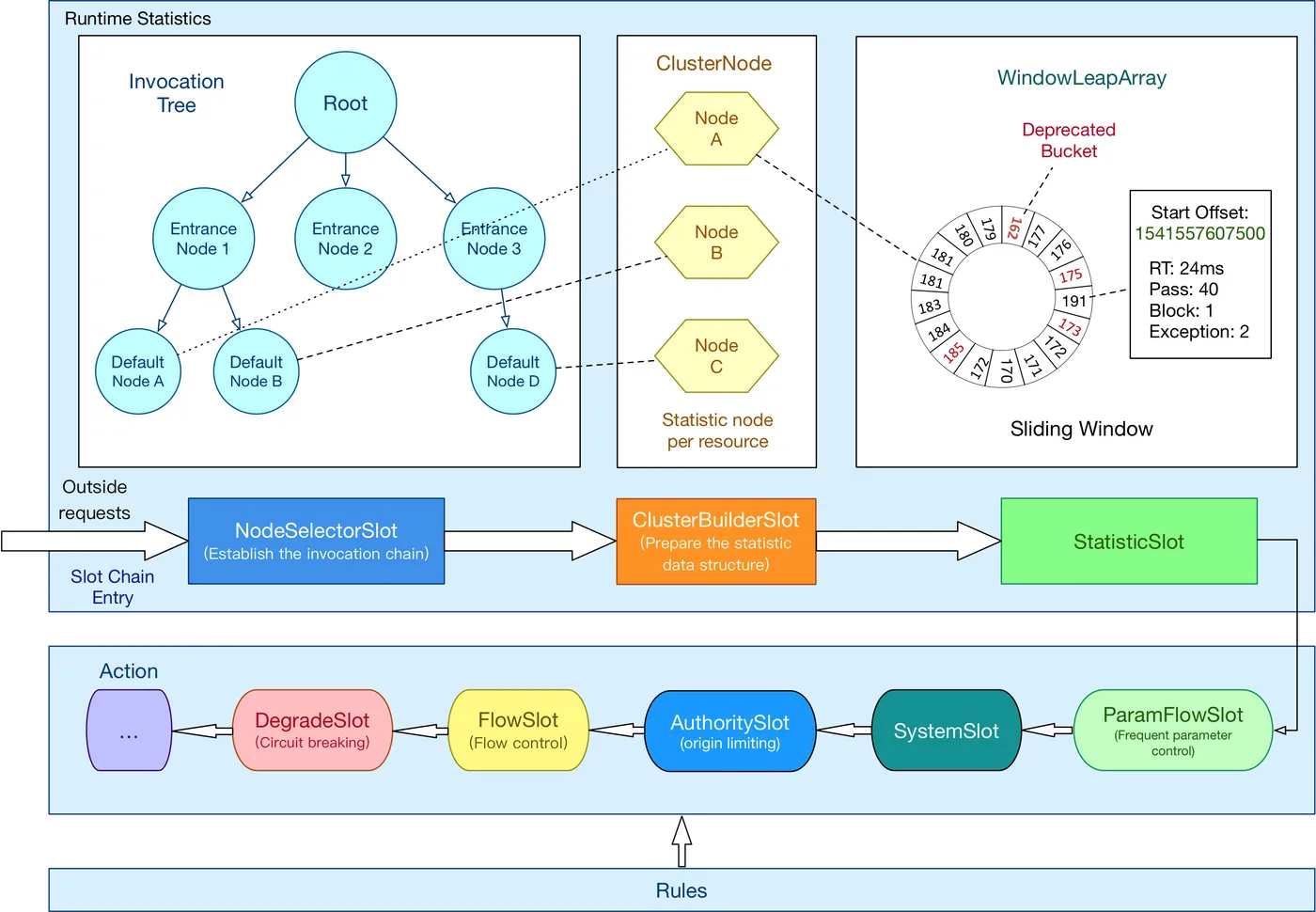

核心结构：

slot chain 可分为：

统计数据构建部分（statistic）
判断部分（rule checking）

1 Sentinel数据统计

Sentinel定位流控，有两维控制：

控制并发线程数
控制QPS

它们都针对某具体接口来设置，Sentinel的最小控制粒度是Resource。

要做控制，先做统计，须知当前接口QPS和并发，进而判断一个新请求能否通过。

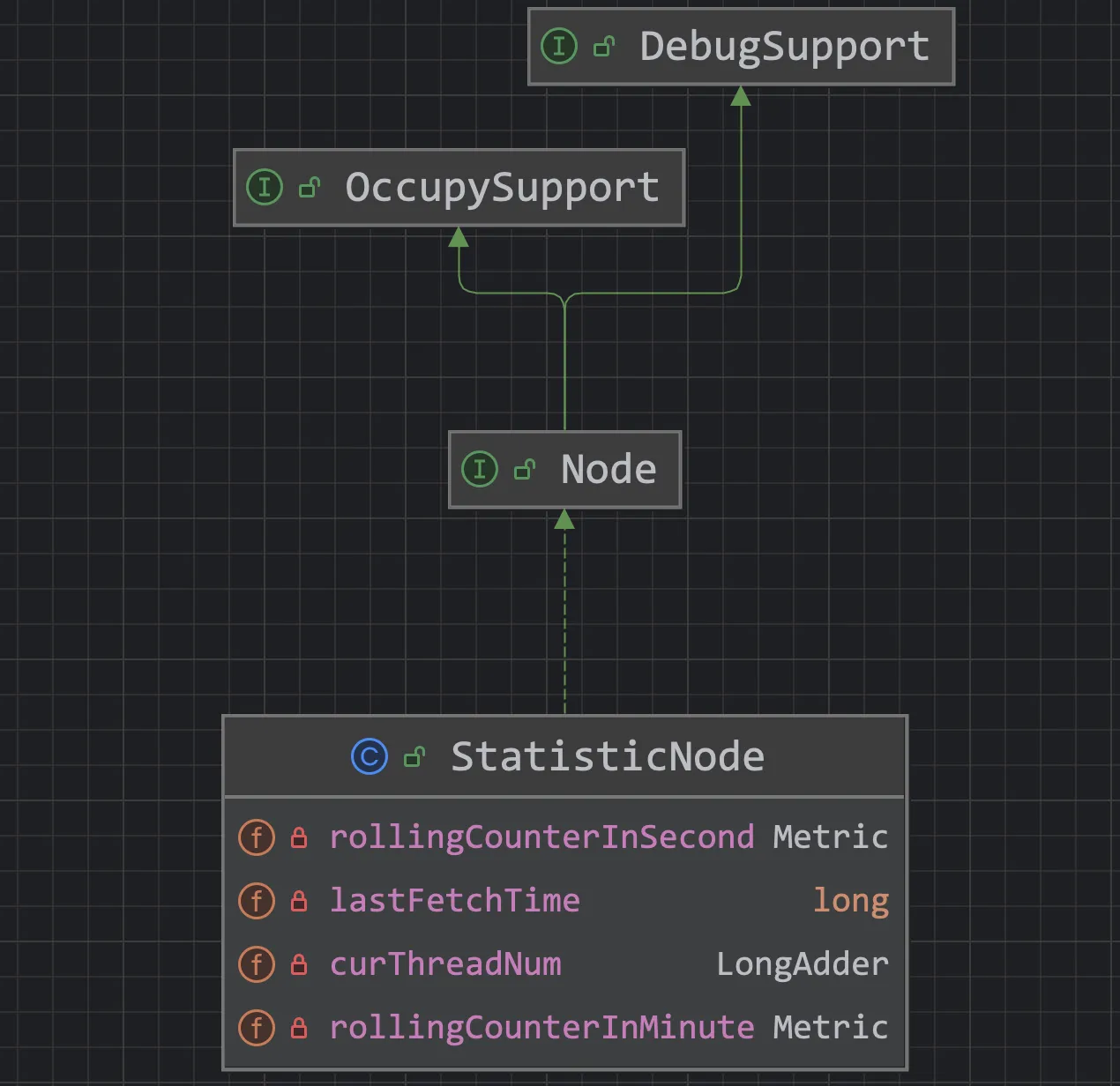

2 StatisticNode

数据统计的代码：

QPS数据用滑动窗口：

/**
 * 持有最近INTERVAL ms的统计数据
 * 将INTERVAL按给定的sampleCount分时间跨度
 */
private transient volatile Metric rollingCounterInSecond = new ArrayMetric(SampleCountProperty.SAMPLE_COUNT,
    IntervalProperty.INTERVAL);

/**
  * 持有最近60s的统计数据。故意将窗口长度设置为1000ms，即每s就是一个桶，就可获得每s的准确统计信息
  */
private transient Metric rollingCounterInMinute = new ArrayMetric(60, 60 * 1000, false);

线程数量的计数器，即统计并发量：

/**
 * 线程数量的计数器，即统计并发量
 */
private LongAdder curThreadNum = new LongAdder();

可见，Sentinel 统计秒、分两维，看其实现类

3 ArrayMetric

Sentinel的基本度量标准类，使用内部BucketLeapArray。

3.1 属性

维度统计用子类 BucketLeapArray 实现。

private final LeapArray<MetricBucket> data;

3.2 构造器

public ArrayMetric(int sampleCount, int intervalInMs) {
  this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);
}
public ArrayMetric(int sampleCount, int intervalInMs, boolean enableOccupy) {
  if (enableOccupy) {
    this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);
  } else {
    this.data = new BucketLeapArray(sampleCount, intervalInMs);
  }
}
/**
 * For unit test.
 */
public ArrayMetric(LeapArray<MetricBucket> array) {
  this.data = array;
}

3.3 字段

public abstract class LeapArray<T> {
    protected int windowLengthInMs;
    protected int sampleCount;
    protected int intervalInMs;

条件（谓词）更新锁，仅在不使用当前桶时使用。

/**
 * The conditional (predicate) update lock is used only when current bucket is deprecated.
 */
private final ReentrantLock updateLock = new ReentrantLock();

内部核心数组array，长度60，即有60个窗口，每个窗口长度为1s，1min走完一轮。然后下一轮开启“覆盖”操作。

protected final AtomicReferenceArray<WindowWrap<T>> array;

每个窗口是一个 WindowWrap 类实例。

3.4 添加数据

先判断目前走到啥窗口：

当前时间(s) % 60

再判断该窗口是否为【过期数据】，若是（窗口代表的时间距离当前已超过1min），需先重置这个窗口实例的数据。

3.5 统计数据

同理，如统计过去1min的QPS数据，就是将每个窗口的值相加，当中需判断窗口数据是否为过期数据，即判断窗口的 WindowWrap 实例是否是1min内的数据。

核心逻辑都封装在：currentWindow(long timeMillis) 和 values(long timeMillis)方法中。

添加数据时，先获取操作的目标窗口，即分维度数据统计。

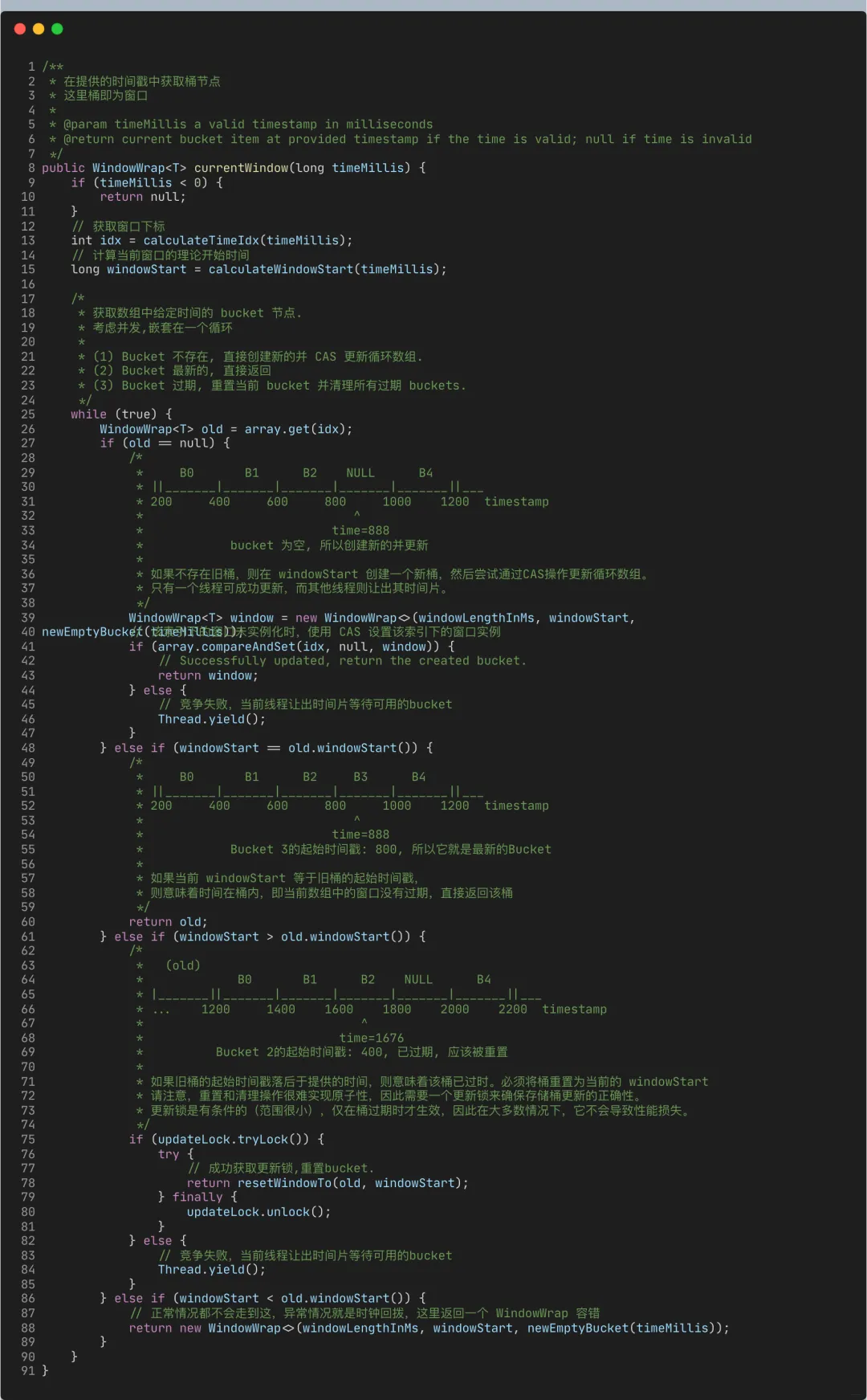

4 currentWindow

处理初始化和过期重置：

5 values

获取数据，即返回“有效”窗口中的数据：

public List<T> values(long timeMillis) {
    if (timeMillis < 0) {
        return new ArrayList<T>();
    }
    int size = array.length();
    List<T> result = new ArrayList<T>(size);
    for (int i = 0; i < size; i++) {
        WindowWrap<T> windowWrap = array.get(i);
       // 过滤掉过期的数据
        if (windowWrap == null || isWindowDeprecated(timeMillis, windowWrap)) {
            continue;
        }
        result.add(windowWrap.value());
    }
    return result;
}

isWindowDeprecated

public boolean isWindowDeprecated(long time, WindowWrap<T> windowWrap) {
    // 判断当前窗口的数据是否是 60 秒内的
    return time - windowWrap.windowStart() > intervalInMs;
}

6 案例

public void getUserInfo(String application, long accountId) {
   // 红色部分的Context 代表一个调用链的入口，Context 实例设置在 ThreadLocal，所以它是跟着线程走的，如果要切换线程，需手动切换
    ContextUtil.enter("user-center", application);
    Entry entry = null;
    try {
        entry = SphU.entry("getUserInfo", EntryType.IN);

        // 获取昵称
        String nickName = this.getNickName(accountId);
        // 获取用户订单信息
        OrderInfoDTO orderInfo = this.getOrderInfo(accountId);

        // ...
        return result;
    } catch (BlockException ex) {
        throw new RuntimeException("系统忙");
    } finally {
        if (entry != null) {
            entry.exit();
        }
    }
}

嵌套改造：

public OrderInfoDTO getOrderInfo(long accountId) {
    Entry entry = null;
    try {
        entry = SphU.entry("getOrderInfo");
        // ... 查询订单信息
        return xxx;
    } catch (BlockException ex) {
        return null;
    } finally {
        if (entry != null) {
            entry.exit();
        }
    }
}

6.1 ContextUtil#enter

其参数：

context name

调用链的入口，以区分不同调用链路：

public final static String CONTEXT_DEFAULT_NAME = "sentinel_default_context";

origin

调用方标识，用于：

黑白名单的授权控制
统计诸如从应用 application-a 发起的对当前应用 interfaceXxx() 接口的调用，目前该数据会被统计，但dashboard不展示

6.2 BlockException

进入 BlockException 异常分支，代表该次请求被流量控制规则限制，一般会让代码进入熔断降级逻辑。

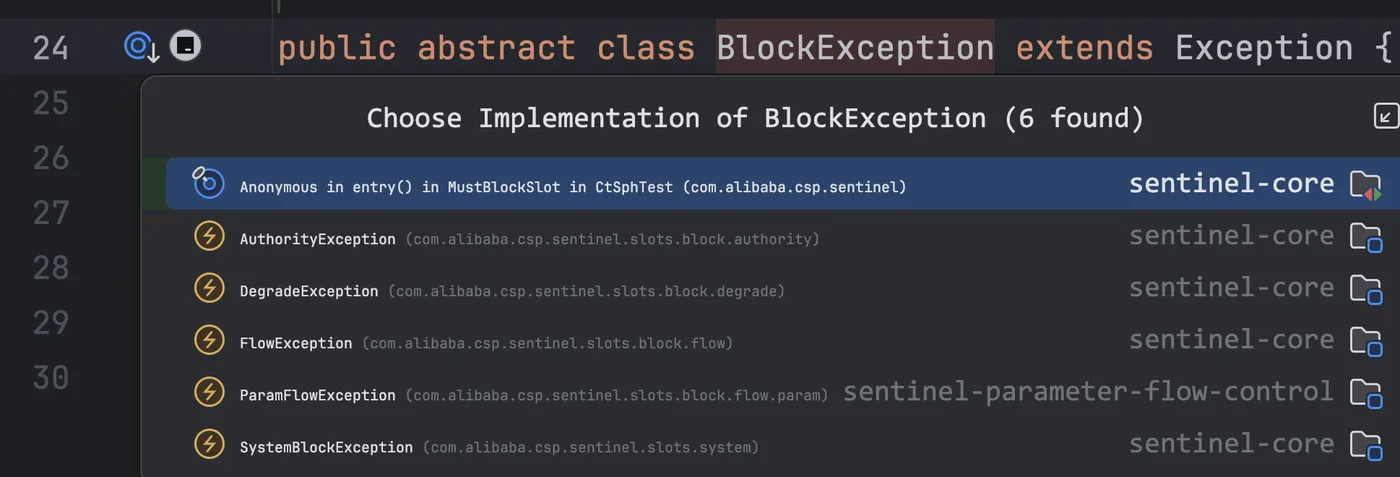

亦可 catch 具体子类处理。

6.3 SphU#entry

方法参数：

标识资源

通常就是我们的接口标识，对于数据统计、规则控制等，一般都在该粒度进行，根据这个字符串来唯一标识，会被包装成 ResourceWrapper 实例。

标识资源的类型

public enum EntryType {
    /**
     * Inbound traffic入口流量，比如我们的接口对外提供服务，那通常就是控制入口流量
     */
    IN,
    /**
     * Outbound traffic出口流量
     */
    OUT;
}

EntryType.OUT

public static Entry entry(String name) throws BlockException {
    return Env.sph.entry(name, EntryType.OUT, 1, OBJECTS0);
}

默认就是出口流量，如业务需调用订单服务，这种压力都在订单服务，那就指定它为出口流量。

流量类型在 SystemSlot 类用以实现自适应限流，根据系统健康状态判断是否限流，若是 OUT 类型，由于压力在外部系统，就无需执行该规则。

6.4 编码顺序

若在一个方法中写，要注意：

内层的 Entry 先 exit
才能做外层的 exit
否则会抛出异常

源码角度来看，是在 Context 实例中，保存了当前的 Entry 实例。

7 核心源码解析

7.1 ContextUtil

static 代码块

这里会添加一个默认的 EntranceNode 实例。

static {
    // Cache the entrance node for default context.
    initDefaultContext();
}
private static void initDefaultContext() {
    String defaultContextName = Constants.CONTEXT_DEFAULT_NAME;
    EntranceNode node = new EntranceNode(new StringResourceWrapper(defaultContextName, EntryType.IN), null);
    Constants.ROOT.addChild(node);
    contextNameNodeMap.put(defaultContextName, node);
}

enter

该行可选，一般不显示设置context。

ContextUtil.enter("user-center", "app-A");

若不显式调用该方法，进入默认context。

public static Context enter(String name, String origin) {
    if (Constants.CONTEXT_DEFAULT_NAME.equals(name)) {
        throw new ContextNameDefineException(
            "The " + Constants.CONTEXT_DEFAULT_NAME + " can't be permit to defined!");
    }
    return trueEnter(name, origin);
}

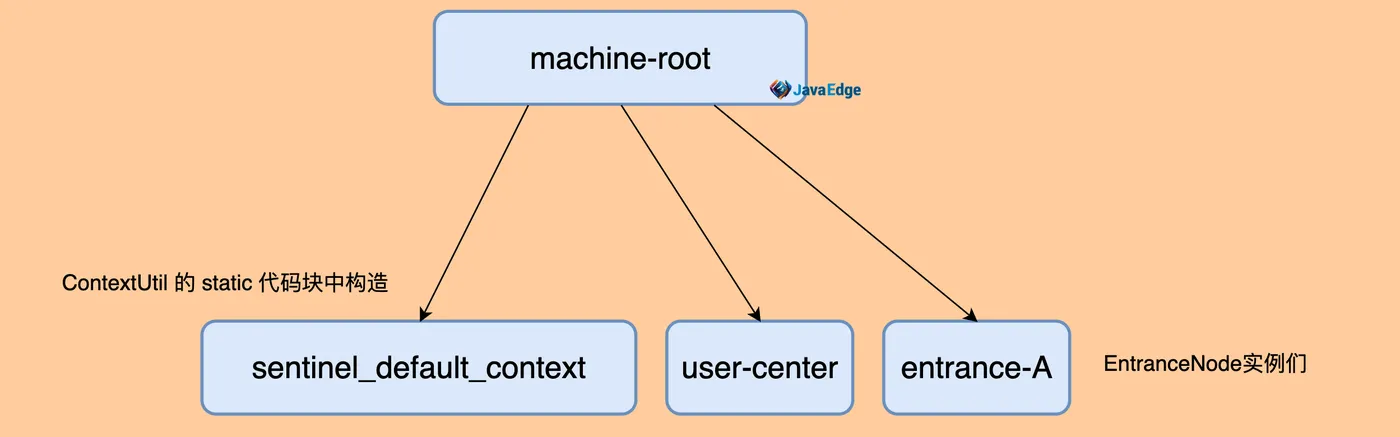

然后上面的这个方法会走进 ContextUtil#trueEnter，添加 “user-center” 的 EntranceNode 节点：

若不显式调用 ContextUtil#enter，那 root 就只有一个默认节点 sentinel_default_context。

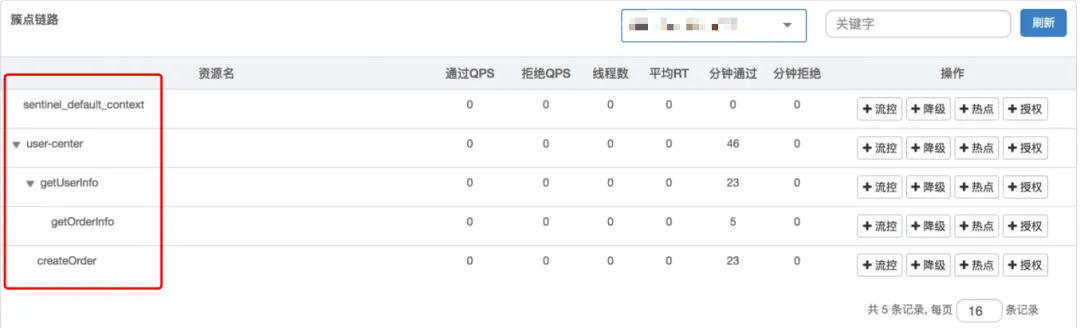

context，线程执行的上下文，在 Sentinel 中对于一个新的 context name，Sentinel 会往树中添加一个 EntranceNode 实例。所以它的作用是为了区分调用链路，标识调用入口。在 sentinel-dashboard 中，我们可以很直观地看出调用链路：

7.2 SphU

entry

CtSph#entryWithPriority

private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args) throws BlockException {
    // 从 ThreadLocal 获取 Context 实例
    Context context = ContextUtil.getContext();
    if (context instanceof NullContext) {
        // NullContext表示context数量超过阈值2000（ContextUtil#trueEnter）
        // 所以这里仅初始化节点，不会做任何规则校验（即不做新接口的统计、限流熔断）
        return new CtEntry(resourceWrapper, null, context);
    }
    // 不显式调ContextUtil.enter
    if(context == null) {
        // 则用默认context
        context = InternalContextUtil.internalEnter(Constants.CONTEXT_DEFAULT_NAME);
    }
    // 全局开关若是关闭，也不会有任何规则校验
    if (!Constants.ON) {
        return new CtEntry(resourceWrapper, null, context);
    }
    // 构建一个责任链，入参为资源的唯一标识resource
    ProcessorSlot<Object> chain = LookProcessChain(resourceWrapper);
    /*
     * 说明 resource(slot_chain) 超过 Constants.MAX_SLOT_CHAIN_SIZE(6000),
     * Sentinel 不再处理新请求的规则校验，主要为 Sentinel 性能
     */
    if (chain == null) {
        return new CtEntry(resourceWrapper, null, context);
    }
    // 执行该责任链。若抛 BlockException，说明链上某环拒绝该请求；
    // 把这异常往上层业务层抛, 业务层处理 BlockException 应该进入熔断降级逻辑
    try {
        Entry e = new CtEntry(resourceWrapper, chain, context);
        chain.entry(context, resourceWrapper, null, count, prioritized, args);
        e.exit(count, args);
        return e;
    } catch (BlockException el) {
        throw el;
    } catch (Throwable el) {
        // 除非Sentinel内部存在错误
        RecordLog.info("Sentinel unexpected exception", el);
        return e;
    }
}

lookProcessChain(resourceWrapper)

链中每一个节点是一个 Slot 实例，这个链通过 BlockException 异常来告知调用入口最终的执行情况。

Sentinel 提供了 SPI 端点，让我们可以自己定制 Builder，如添加一个 Slot 进去。

由于 SlotChainBuilder 接口设计，我们只能全局所有的 resource 使用相同的责任链配置。

@Spi(isDefault = true)
public class DefaultSlotChainBuilder implements SlotChainBuilder {
    @Override
    public ProcessorSlotChain build() {
        ProcessorSlotChain chain = new DefaultProcessorSlotChain();
     // Note: the instances of ProcessorSlot should be different, since they are not stateless
        List<ProcessorSlot> sortedSlotList = SpiLoader.of(ProcessorSlot.class).loadInstanceListSorted();
        for (ProcessorSlot slot : sortedSlotList) {
            if (!(slot instanceof AbstractLinkedProcessorSlot)) {
                RecordLog.warn("The ProcessorSlot(" + slot.getClass().getCanonicalName() + ") is not an instance of AbstractLinkedProcessorSlot, can't be added into ProcessorSlotChain");
                continue;
            }
            chain.addLast((AbstractLinkedProcessorSlot<?>) slot);
        }
        return chain;
    }
}

按默认的 DefaultSlotChainBuilder 生成的责任链继续源码。对相同的 resource，使用同一责任链实例，不同 resource，使用不同责任链实例。resource 实例根据 resource name 来判断，和线程无关。
