1、简介
Hystrix Dashboard是一个通过收集actuator端点提供的Hystrix流数据，并将其图表化的客户端。如果需要通过图表化的界面查看被断路器保护的方法相关调用信息、或者实时监控这些被断路器保护的应用的健康情况，就可以使用Hystrix Dashboard。
2、正文
2.1 启动Hystrix Dashboard
创建一个Spring Boot项目添加Hystrix Dashboard 依赖
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
</dependency>
在启动类上使用@EnableHystrixDashboard注解来启动Hystrix Dashboard
@SpringBootApplication
@EnableHystrixDashboard
public class Application {
public static void main(String[] args) {
SpringApplication.run(Application.class, args);
}
}
指定Hystrix Dashboard服务启动端口
server:
port: 17777
启动服务，访问/hystrix端点，看到如下界面则证明Hystrix Dashboard启动成功
2.2 启用Actuator端点
Hystrix Dashboard是通过实时获取Actuator端点提供的Hystrix流来实时监控这些被断路器保护的应用的健康情况；因此在这些被断路器保护的应用中需要开启Hystrix流的Actuator端点（注意：如下所有配置都是在已经集成了Hystrix的服务中进行的相关操作）。
引入actuator依赖
<!--actuator 依赖-->
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
暴露hystrix端点
# 暴露hystrix端点
management:
endpoints:
web:
exposure:
include: 'hystrix.stream'

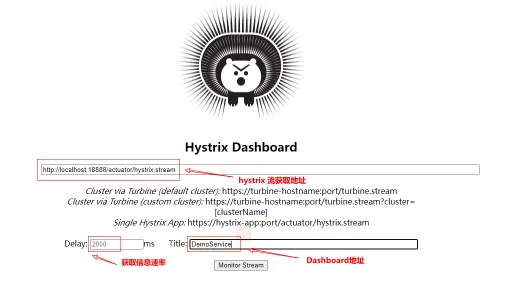

在Hystrix Dashboard中输入服务暴露的hystrix流地址http://localhost:18888/actuator/hystrix.stream
点击Monitor Stream之后进入的初始界面如下所示（如果没出现页面，只是显示loading，那就说明断路器方法未被调用，只需向断路器方法发送一次请求即可）：
2.3 Hystrix Dashboard面板参数介绍
Hystrix Dashboard面板可分上下两部分来查询，上面部分是断路器方法调用的相关信息，Circuit，下面部分是Hystrix为断路器方法提供的线程池相关信息，Thread Pools。

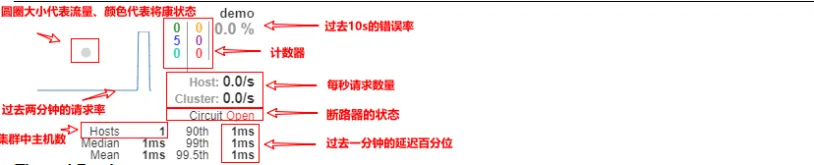

Circuit:
Circuit这里展示的当前方法的相对信息，如果有多个方法被断路器保护，那么这里将会依此展示多个方法的相关信息。
在图表中，左上角的圆圈代表了该方法的流量和状态：
- 圆圈越大代表方法流量越大
- 圆圈为绿色代表断路器健康、黄色代表断路器偶发故障、红色代表断路器故障
右上角的计数器（三列数字）：
第一列从上到下
- 绿色代表当前成功调用的数量
- 蓝色代表短路请求的数量
- 蓝绿色代表错误请求的数量
第二列从上到下
- 黄色代表超时请求的数量
- 紫色代表线程池拒绝的数量
- 红色代表失败请求的数量
第三列
- 过去10s的错误请求百分比

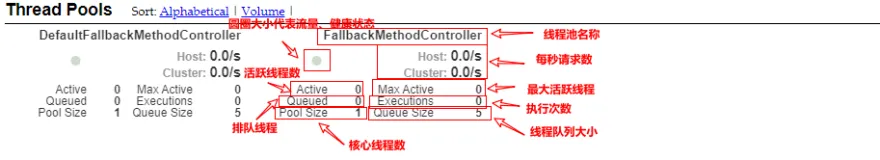

Thread Pools：
Hystrix会针对一个受保护的类创建一个对应的线程池，这样做的目的是Hystrix的命令被调用的时候，不会受方法请求线程的影响（或者说Hystrix的工作线程和调用者线程相互之间不影响）
在图表中，左上角的圆圈代表了该线程池的流量和状态：
- 圆圈越大代表线程池越活越，流量越大
- 圆圈颜色代表的是线程池的健康状况
左下角从上至下：
- Active代表线程池中活跃线程的数量
- Queued代表排队的线程数量，该功能默认禁止，因此默认情况下始终为0
- Pool Size代表线程池中线程的数量（上面图我搞错了，困得死MMP）
右下角从上至下：
- Max Active代表最大活跃线程，这里展示的数据是当前采用周期中，活跃线程的最大值
- Execcutions代表线程池中线程被调用执行Hystrix命令的次数
- Queue Size代表线程池队列的大小，默认禁用，无意义
