3.3 组合功能模块
我们已经定义并讲解了组合电路及其设计。在这一节，我们将定义一些特殊的组合函数及其对应的组合电路，称之为功能模块。在某些情况下，我们会详细介绍从函数得到电路的整个设计过程，但有时我们只是简单地给出函数和它的实现。这些函数在数字设计中有着特殊的重要性。过去，这些功能模块被制造成小规模和中规模集成电路。现在，在超大规模集成（VLSI）电路中，功能模块和许多这样的模块一起用来设计电路。组合函数及其实现是了解VLSI电路的基础。采用分层设计方式，我们通常可以重复使用这些函数或者复合函数模块来构造电路，就像在门级进行逻辑设计一样。

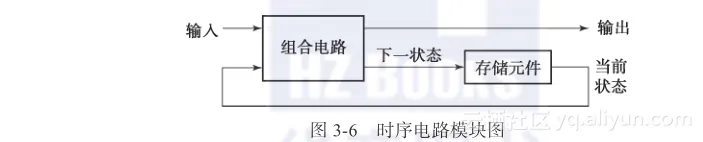

大规模和超大规模集成电路通常几乎都是时序电路，从第4章开始会详细叙述。本章讨论的函数和功能模块都是组合的。然而，它们经常与存储元件一起组合形成时序电路，如图3-6所示。组合电路的输入可以来自外部环境或存储元件，而组合电路的输出对象也可以是外部环境或存储元件。在以后的章节中，我们将利用本章所定义的组合函数和模块与存储元件一起构成时序电路，来实现非常有用的功能。进一步说，在本章定义的函数和模块，将作为用硬件描述语言描述和理解组合电路和时序电路的基础。
