在线CAD开发包图纸转换功能使用指南-WEB端CAD

2026-04-21 15
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介： MxDraw云图开发包提供跨平台图纸格式转换功能，支持DWG/DXF/MXWEB/PDF/JPG互转及范围裁剪。含命令行直调与1337端口HTTP接口两种方式，适配Windows/Linux（x86_64/ARM），需下载对应版本并配置权限。

一、转换前准备：下载最新的云图开发包

图纸格式转换依赖MxDraw云图开发包，需根据操作系统下载对应版本：

如果你对云图开发包的结构还不够了解，可查看 云图开发包使用说明 ， 该文档内详细据介绍的了开发包的结构与功能，有助于你更快上手使用图纸转换功能。

二、图纸转换核心原理

MxDraw云图开发包的图纸转换能力，核心依托于开发包内Bin目录下的MxCAD图纸转换程序（Windows系统直接位于Bin/MxCAD，Linux系统位于Bin/Linux/MxCAD）。所有图纸转换操作，无论采用哪种调用方式，本质都是触发该转换程序执行格式处理逻辑。

开发包针对不同操作系统（Windows/Linux）对转换程序的部署路径做了适配（如Linux下新增Linux子目录），且Linux系统需额外完成转换程序的权限配置，但核心调用逻辑跨平台保持一致。

三、图纸转换支持范围

MxDraw云图开发包的转换程序支持多格式互转，且所有格式转换均可自定义指定图纸转换范围，支持的转换格式包含：

  • 源/目标格式：DWG、DXF、MXWEB（MxCAD专用格式，提升在线加载速度）、PDF、JPG。

四、图纸转换两种实现方式

方式一：命令行直接调用转换程序

1. 前置准备

Windows系统：直接定位到开发包MxDrawCloudServer/Bin/MxCAD目录（转换程序所在路径）。

Linux系统：

  1. 定位到MxDrawCloudServer/Bin/Linux/MxCAD目录；

  2. 执行权限配置命令，赋予转换程序可执行权限：

    sudo chmod -R 777 mxcadassembly
sudo chmod -R 777 ./mx/so/*
sudo  cp -r -f ./mx/locale /usr/local/share/locale

    （注：可直接参考开发包内LinuxDemo启动说明.txt）

2. 调用方式

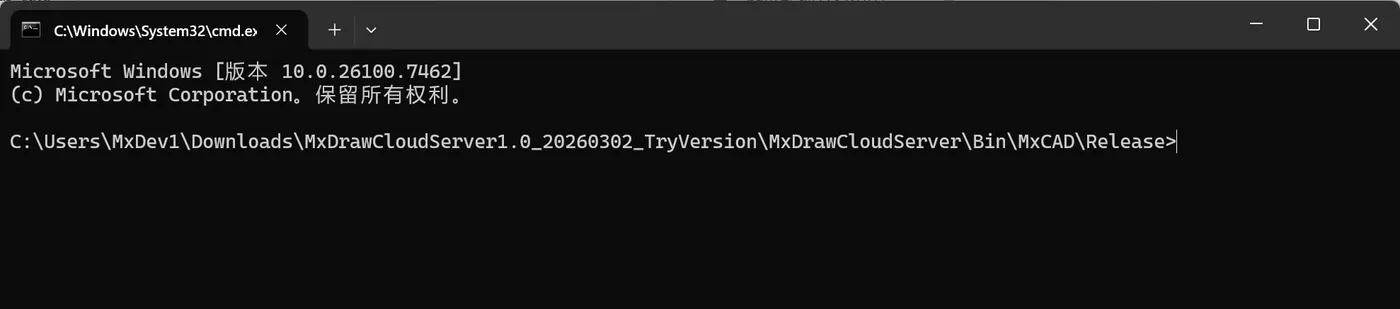

在命令行终端（Windows：CMD/PowerShell；Linux：Shell）进入转换程序所在目录后，执行对应转换命令，具体转换命令请查看下文 五、文件格式转换命令详细说明

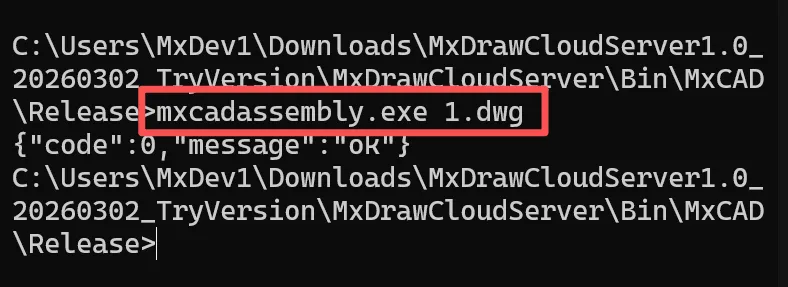

Winodws:

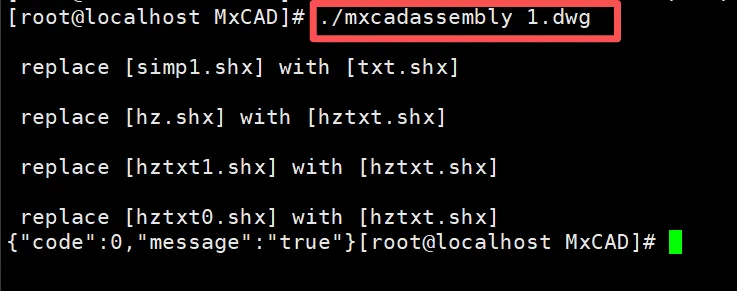

Linux:

方式二：调用1337端口转换接口

1. 前置准备

启动云图开发包的CAD核心引擎服务，确保1337端口服务正常运行：

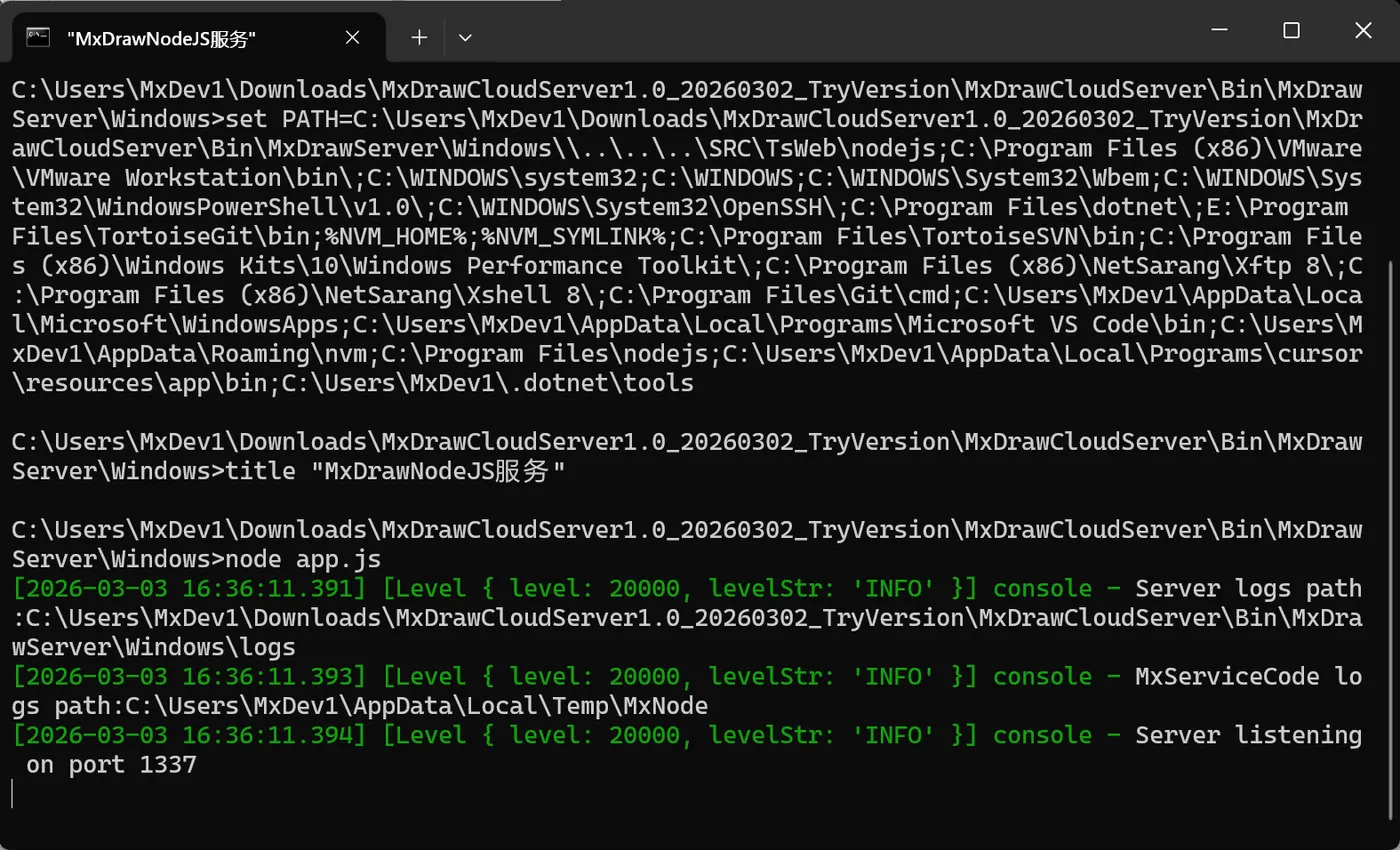

Windows系统：双击MxDrawCloudServer/Mx3dServer.exe，点击“开始Web服务”，自动启动1337端口（Bin/MxDrawServer/Windows/app.js驱动）的CAD核心引擎服务。

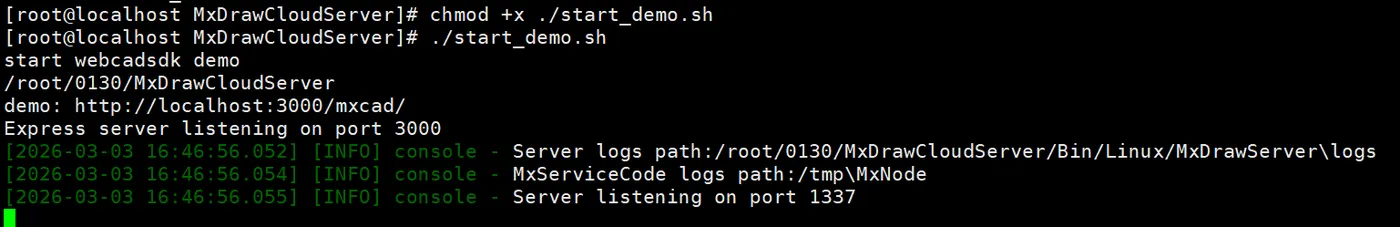

Linux系统：执行启动脚本启动1337端口服务：

  ./start_demo.sh

（脚本会自动启动1337端口的CAD核心服务与3000端口的Web服务）

2. 接口调用方式

通过HTTP请求调用1337端口下的图纸转换接口 http://localhost:1337/mxcad/convert，接口核心参数包含源文件路径/URL、目标格式、转换范围等，支持POST/GET方式调用（推荐POST）。具体接口参数设置请参考下文 五、文件格式转换命令详细说明

基础调用示例（HTTP POST）

  • Windows:

    var data = {

   srcpath:"D:/Test/123.dwg",
   outname:"123.mxweb"
};
axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data
}).then((ret) => {

    console.log(ret.data)
    alert(JSON.stringify(ret.data))
}).catch((err)=>{
     alert("网络错误") })

  • Linux:

    curl -X POST http://localhost:1337/mxcad/convert \
  -H "Content-Type: application/json" \
  -d '{"srcpath":"/home/user/test/123.dwg","outname":"123.mxweb","outpath":"/home/user/output"}'
接口测试便捷方式

可直接通过开发包提供的可视化测试页面调用转换接口：

  1. 确保1337端口服务启动；
  2. 打开浏览器访问 http://localhost:1337/servertest；
  3. 在页面中找到“DWG转换”相关测试模块，选择源文件、目标格式、转换范围，点击“运行”即可触发转换。

无论采用命令行还是接口调用方式，均基于同一套转换程序，保证转换逻辑、格式支持、范围控制的一致性：

  • 命令行方式：适合批量离线转换、自动化脚本集成；
  • 1337端口接口方式：适合在线业务系统集成，支持前端/第三方服务远程调用，无需直接操作底层程序。

五、文件格式转换命令详细说明

根据文档的整体风格（清晰的层级、代码块区分、表格参数说明、简洁的技术语言），对“DWG、DXF转MXWEB”部分的内容进行了格式调整和语言优化，使其更利于阅读且与全文保持一致：

1. DWG、DXF 转 MXWEB

支持将 AutoCAD 标准格式（.dwg、.dxf）转换为 MxCAD 专用的 Web 格式（.mxweb），以提升图纸在云端的加载与渲染速度。

(1) 命令行直接调用

① 默认转换（快速模式）
若未指定具体路径，程序将自动读取转换程序同级目录下的同名文件。

  • 输出命名：原始文件名 + .mxweb（例如：1.dwg → 1.dwg.mxweb）
  • 输出位置：源文件同级目录

Windows:

# 转换 DWG 文件
mxcadassembly.exe 1.dwg

# 转换 DXF 文件
mxcadassembly.exe 1.dxf

Linux:

# 转换 DWG 文件
./mxcadassembly 1.dwg

# 转换 DXF 文件
./mxcadassembly.exe 1.dxf

② 自定义转换（高级模式）
支持指定源文件路径、输出目录及文件名，并可控制压缩策略。

  • 输出命名：若未写后缀，默认添加 .mxweb；也可手动指定 .mxweb 后缀。

Winodws:

mxcadassembly.exe {
   "srcpath":"D:\test2.dwg","outpath":"D:\test","outname":"test", "compression":0}

Linux:

./mxcadassembly '{"srcpath":"/home/user/test2.dwg","outpath":"/home/user/test","outname":"test", "compression":0}'

参数说明：

参数 说明
srcpath 待转换源文件的完整路径
outpath 输出文件的目标路径（若为空，默认输出至源文件同级目录）
outname 输出文件名（注意：MXWEB 转 CAD 时需显式加上后缀）
compression 压缩控制：0 表示不压缩；若不传该属性，默认进行压缩

(2) 接口调用方式

通过 HTTP POST 请求调用本地 1337 端口的转换服务。

请求示例：

Winodws:

var data = {

   srcpath: "C:/test/a.dwg",
   outname: "123.mxweb",
   outpath: "E:/"
};

axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data: data
}).then((ret) => {

    console.log(ret.data);
    alert(JSON.stringify(ret.data));
}).catch((err) => {

    alert("网络错误");
});

Linux:

curl -X POST "http://localhost:1337/mxcad/convert" \
  -H "Content-Type: application/json" \
  -d '{
    "srcpath": "XXX/a.dwg",
    "outname": "123.mxweb",
    "outpath": "XXX"
  }'

2. MXWEB 转 DWG、DXF

支持将 MxCAD Web 格式（.mxweb）逆向转换回 AutoCAD 标准格式（.dwg 或 .dxf），以便在本地 CAD 软件中进行二次编辑或归档。

(1) 命令行直接调用

通过 JSON 参数指定源文件、输出路径及目标文件名。注意： 输出文件名必须显式包含 .dwg 或 .dxf 后缀，以决定转换的目标格式。

Windows:

# 转换为 DWG 格式
mxcadassembly.exe {
   "srcpath":"D:\test.mxweb","outpath":"D:\","outname":"test.dwg"}

# 转换为 DXF 格式
mxcadassembly.exe {"srcpath":"D:\test.mxweb","outpath":"D:\","outname":"test.dxf"}

Linux:

# 转换为 DWG
./mxcadassembly '{"srcpath":"/home/user/data/test.mxweb","outpath":"/home/user/data/","outname":"test.dwg"}'

# 转换为 DXF
./mxcadassembly '{"srcpath":"/home/user/data/test.mxweb","outpath":"/home/user/data/","outname":"test.dxf"}'

关键参数说明：

  • srcpath: 待转换的 .mxweb 源文件路径。
  • outpath: 转换后文件的保存目录。
  • outname: 必须包含后缀（如 test.dwg），程序将根据后缀自动识别转换目标格式。

(2) 接口调用方式

通过 HTTP POST 请求调用本地服务进行格式逆转。

请求示例：

Winodws:

var data = {

   srcpath: "D:/Test/123.mxweb",
   outname: "123new.dwg",  // 指定输出为 .dwg 格式
   outpath: "D:/"
};

axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data: data
}).then((ret) => {

    console.log(ret.data);
    alert(JSON.stringify(ret.data));
}).catch((err) => {

    alert("网络错误");
});

Linux:

curl -X POST "http://localhost:1337/mxcad/convert" \
  -H "Content-Type: application/json" \
  -d '{
    "srcpath": "XXX/123.mxweb",
    "outname": "123new.dwg",
    "outpath": "XXX"
  }'

提示：与“DWG 转 MXWEB”不同，此过程必须在 outname 中明确指定 .dwg 或 .dxf 后缀，否则无法完成格式转换。

3. DWG 转 PDF

支持将 AutoCAD 图纸（.dwg）直接转换为便携式文档格式（.pdf），适用于图纸预览、打印归档及非 CAD 环境下的分享。支持自定义输出分辨率及颜色策略。

(1) 命令行直接调用

通过 JSON 参数配置源文件、输出名称、图像尺寸及颜色模式。

Windows:

mxcadassembly.exe {
   'srcpath':'C:/test/1.dwg','outname':'1.pdf','width':'5000','height':'5000','colorPolicy':'mono','exportLayout':'false'}

Linux:

./mxcadassembly '{"srcpath":"/absolute/path/to/1.dwg","outname":"1.pdf","width":"5000","height":"5000","colorPolicy":"mono","exportLayout":"false"}'

参数说明：

参数 说明
srcpath 待转换的 .dwg 源文件路径
outname 输出文件名（必须包含 .pdf 后缀）
width 输出 PDF 的宽度（像素）
height 输出 PDF 的高度（像素）
colorPolicy 颜色策略：mono 表示黑白，不设置则默认为彩色
exportLayout 是否导出布局空间，不设置则默认导出

注意：若不设置 colorPolicy，生成的 PDF 将保留原图色彩；设置为 mono 可生成黑白灰度图纸，常用于工程打印以节省墨粉。

(2) 接口调用方式

通过 HTTP POST 请求调用本地服务，支持更灵活的动态参数配置（如布局导出控制等）。

请求示例：

Winodws:

var data = {

   srcpath: "C:/test/123.dwg",
   outpath: "C:/",          // 输出目录
   outname: "123.pdf",      // 输出文件名
   width: "2000",           // 自定义宽度
   height: "2000",          // 自定义高度
   // colorPolicy: "mono",  // 可选：取消注释以启用黑白模式
   // exportLayout: "false" // 可选：控制是否导出布局空间
};

axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data: data
}).then((ret) => {

    console.log(ret.data);
    alert(JSON.stringify(ret.data));
}).catch((err) => {

    alert("网络错误");
});

Linux:

curl -X POST "http://localhost:1337/mxcad/convert" \
  -H "Content-Type: application/json" \
  -d '{
    "srcpath": "XXX/XXX/123.dwg",
    "outpath": "XX/",
    "outname": "123.pdf",
    "width": "2000",
    "height": "2000"
  }'

提示：接口调用时，colorPolicy 和 exportLayout 等为可选参数。若需生成黑白 PDF，请取消 colorPolicy: "mono" 的注释。

4. DWG 与 DXF 互转

本功能支持 AutoCAD 两种主流格式之间的双向无损转换：

  • DWG 转 DXF：将二进制 DWG 文件转换为文本或二进制 DXF 格式，便于跨平台数据交换。
  • DXF 转 DWG：将 DXF 文件还原为标准的 DWG 格式，以优化存储体积和加载性能。

(1) 命令行直接调用

通过 outname 参数的后缀名（.dxf 或 .dwg）自动识别转换方向。

Winodws:

# DWG 转 DXF
mxcadassembly.exe {
   "srcpath":"D:\test.dwg","outpath":"D:\","outname":"test.dxf"}

# DXF 转 DWG
mxcadassembly.exe {"srcpath":"D:\test.dxf","outpath":"D:\","outname":"test.dwg"}

Linux:

# DWG 转 DXF
./mxcadassembly '{"srcpath":"/home/user/data/test.dwg","outpath":"/home/user/data/","outname":"test.dxf"}'
# DXF 转 DWG
./mxcadassembly '{"srcpath":"/home/user/data/test.dxf","outpath":"/home/user/data/","outname":"test.dwg"}'

操作逻辑：

  • 程序读取 srcpath 指定的源文件。
  • 根据 outname 中填写的后缀决定目标格式。
  • 结果保存至 outpath 指定目录（若为空则保存在源文件同级目录）。

(2) 接口调用方式

支持通过 HTTP POST 请求进行灵活转换，outpath 为可选参数。

Winodws:

var data = {

   srcpath: "D:/Test/123.dwg",
   outname: "123.dxf",    // 修改后缀即可改变转换方向
   outpath: "D:/"         // 指定输出目录
};

axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data: data
}).then((ret) => {

    console.log(ret.data);
    alert(JSON.stringify(ret.data));
}).catch((err) => {

    alert("网络错误");
});

Linux:

curl -X POST "http://localhost:1337/mxcad/convert" \
  -H "Content-Type: application/json" \
  -d '{
    "srcpath": "XXX/123.dwg",
    "outname": "123.dxf",
    "outpath": "XXX/"
  }'

提示：转换方向完全由 outname 的后缀决定。若源文件是 .dwg 且 outname 后缀为 .dxf，则执行 DWG 转 DXF；反之亦然。

5. 指定范围裁剪 DWG

本功能支持从原始 DWG 图纸中裁剪出指定矩形范围内的图形内容，并生成新的独立 DWG 文件。适用于提取图纸局部细节、制作大样图或分割超大图纸。

(1) 命令行直接调用

通过 cmd 参数指定为 cut_dwg 模式，并定义裁剪区域的两个对角点坐标 (pt1_x, pt1_y) 和 (pt2_x, pt2_y)。

Windows:

mxcadassembly.exe {
   'cmd':'cut_dwg','bd_pt1_x':'1000','bd_pt1_y':'1200','bd_pt2_x':'1400','bd_pt2_y':'1400','srcpath':'1.dwg','outname':'testcut_1.dwg'}

Linux:

./mxcadassembly '{"cmd":"cut_dwg","bd_pt1_x":"1000","bd_pt1_y":"1200","bd_pt2_x":"1400","bd_pt2_y":"1400","srcpath":"/home/user/test/1.dwg","outname":"/home/user/test/testcut_1.dwg"}'

参数说明：

参数 说明
cmd 固定值：cut_dwg，用于触发裁剪命令
srcpath 待裁剪的源 DWG 文件路径
outname 输出文件名（需包含 .dwg 后缀）
outpath 输出目录（若不填，默认同 srcpath 目录）
bd_pt1_x 裁剪区域 起点 的 X 坐标
bd_pt1_y 裁剪区域 起点 的 Y 坐标
bd_pt2_x 裁剪区域 终点 的 X 坐标
bd_pt2_y 裁剪区域 终点 的 Y 坐标

注意：坐标值基于图纸当前的坐标系单位。请确保 pt1 和 pt2 能构成一个有效的矩形区域。

(2) 接口调用方式

通过 HTTP POST 请求，将裁剪参数封装在 JSON 数据体中发送。

请求示例：

Windows:

var data = {

   cmd: "cut_dwg",            // 指令类型
   bd_pt1_x: "1000",          // 起点 X
   bd_pt1_y: "1200",          // 起点 Y
   bd_pt2_x: "1400",          // 终点 X
   bd_pt2_y: "1400",          // 终点 Y
   srcpath: "1.dwg",          // 源文件路径
   outname: "testcut_2.dwg"   // 输出文件名
   // outpath: "D:/output/"   // 可选：指定输出目录
};

axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data: data
}).then((ret) => {
    console.log(ret.data);
    alert(JSON.stringify(ret.data));
}).catch((err) => {

    alert("网络错误");
});

Linux:

curl -X POST "http://localhost:1337/mxcad/convert" \
  -H "Content-Type: application/json" \
  -d '{

    "cmd": "cut_dwg",
    "bd_pt1_x": "1000",
    "bd_pt1_y": "1200",
    "bd_pt2_x": "1400",
    "bd_pt2_y": "1400",
    "srcpath": "XXX/1.dwg",
    "outname": "testcut_2.dwg",
    "outpath": "XXX/"
  }'

提示：此操作仅保留矩形框内的图元，框外内容将被剔除。生成的新文件将继承原文件的图层、块定义等属性。

6. 指定范围输出 PDF

本功能支持将 DWG 图纸中指定矩形区域的内容直接打印/导出为 PDF 文件。与“全图转 PDF”不同，此功能允许用户通过坐标精确控制输出范围，并自定义输出纸张尺寸和颜色模式，非常适合制作局部大样图或特定区域的汇报图纸。

(1) 命令行直接调用

通过 cmd 参数指定为 print_to_pdf，并结合坐标参数定义裁剪区域，同时设置输出 PDF 的宽高和颜色策略。

Windows:

mxcadassembly.exe {
   'cmd':'print_to_pdf','width':'2100','height':'2970','bd_pt1_x':'1000','bd_pt1_y':'1200','bd_pt2_x':'1400','bd_pt2_y':'1400','srcpath':'D:/Test/testprint.dwg','outname':'testprint.pdf','colorPolicy':'mono', 'outpath':'D:/'}

Linux:

./mxcadassembly '{"cmd":"print_to_pdf","width":"2100","height":"2970","bd_pt1_x":"1000","bd_pt1_y":"1200","bd_pt2_x":"1400","bd_pt2_y":"1400","srcpath":"/home/user/Test/testprint.dwg","outname":"testprint.pdf","colorPolicy":"mono","outpath":"/home/user/Test/"}'

参数说明：

参数 说明
cmd 固定值：print_to_pdf，触发指定范围打印命令
srcpath 源 DWG 文件路径
outname 输出文件名（必须包含 .pdf 后缀）
outpath 输出目录
bd_pt1_x / bd_pt1_y 裁剪区域 起点 (左上角) 坐标
bd_pt2_x / bd_pt2_y 裁剪区域 终点 (右下角) 坐标
width 输出 PDF 页面的宽度 (像素或单位，视配置而定)
height 输出 PDF 页面的高度
colorPolicy 颜色策略：mono (黑白)，不填默认为彩色

注意：

  1. width 和 height 决定了生成 PDF 页面的物理尺寸比例，请根据实际出图需求设置（如 A4: 2100x2970, A3: 2970x4200 等）。
  2. 坐标范围 (pt1, pt2) 必须在图纸的有效绘图区域内。

(2) 接口调用方式

通过 HTTP POST 请求发送包含裁剪范围和打印参数的 JSON 数据。

请求示例：

Windows:

var data = {

   cmd: "print_to_pdf",       // 指令类型
   width: "2100",             // 输出页面宽度
   height: "2970",            // 输出页面高度
   bd_pt1_x: "1000",          // 裁剪起点 X
   bd_pt1_y: "1200",          // 裁剪起点 Y
   bd_pt2_x: "1400",          // 裁剪终点 X
   bd_pt2_y: "1400",          // 裁剪终点 Y
   srcpath: "1.dwg",          // 源文件路径
   outname: "testprint.pdf",  // 输出文件名
   colorPolicy: "mono",       // 黑白模式
   // outpath: "D:/"          // 可选：指定输出目录，若不填则默认同源文件目录
};

axios({

  method: "post",
  url: "http://localhost:1337/mxcad/convert",
  data: data
}).then((ret) => {
    console.log(ret.data);
    alert(JSON.stringify(ret.data));
}).catch((err) => {

    alert("网络错误");
});

Linux:

curl -X POST "http://localhost:1337/mxcad/convert" \
  -H "Content-Type: application/json" \
  -d '{

    "cmd": "print_to_pdf",
    "width": "2100",
    "height": "2970",
    "bd_pt1_x": "1000",
    "bd_pt1_y": "1200",
    "bd_pt2_x": "1400",
    "bd_pt2_y": "1400",
    "srcpath": "/XXX/1.dwg",
    "outname": "testprint.pdf",
    "colorPolicy": "mono",
    "outpath": "/XXX/"
  }'

应用场景：

  • 局部出图：只需打印图纸中的某个详图节点，无需手动在 CAD 中设置视口。
  • 批量切片：结合脚本循环调用，可将一张超大图纸按坐标网格自动切割成多张标准尺寸的 PDF。
  • 标准化输出：强制指定 width 和 height，确保所有输出的 PDF 页面尺寸统一，便于后续装订或归档。

7. DWG 转 JPG (仅限 Windows)

本功能用于将 DWG 图纸转换为高分辨率的 JPG 图片。

⚠️ 重要提示：此功能仅支持 Windows 操作系统。使用前必须手动下载并部署额外的转换工具包，否则接口调用将失败。

(1) 前置准备：工具部署

在调用接口前，请确保已完成以下环境配置：

  1. 下载工具包：
    访问地址下载 Bin_Release_tool.7z：
    http://www.mxdraw3d.com/download/Bin_Release_tool.7z

  2. 部署路径：

    • 解压下载的压缩包，获取其中的 tool 文件夹。

    • 将该 tool 文件夹放入云图开发包的指定目录下：
      MxDrawCloudServer\Bin\Release\tool

    • 最终目录结构示例：

      MxDrawCloudServer/
└── Bin/
    └── Release/
        └── tool/          <-- 必须存在此文件夹及内部文件
            ├── MxWebTool.exe
            └── ...

    • 注：如果 MxDrawCloudServer\Bin\Release 目录不存在，请手动创建。

(2) 接口调用方式

部署完成后，通过 HTTP POST 请求调用 users/tools 接口。参数需以特定字符串格式拼接在 param 字段中。

请求示例：

var data = {

   cmd: "cadtojpg",
   // 参数说明：
   // file: 源DWG文件路径
   // width: 输出图片宽度 (像素)，设为0则自动根据高度计算
   // height: 输出图片高度 (像素)，设为0则自动根据宽度计算
   // background_color: 背景颜色 (十六进制RGB)，0xFFFFFF为白色
   // out: 输出JPG文件的完整路径
   param: "file=D:/Test/1.dwg width=1000 height=0 background_color=0xFFFFFF out=D:/Test/test.jpg"
};

axios({

   method: "post",
   url: "http://localhost:1337/users/tools", // 注意此处URL与其他转换接口不同
   data: data
}).then((ret) => {

   console.log(ret.data);
   alert(JSON.stringify(ret.data));
}).catch((err) => {

   alert("网络错误");
});

参数详解 (param 字符串内)：

参数键 说明
file 输入的 .dwg 文件绝对路径
width 输出图片的宽度（像素）。若设为 0，则根据 height 自动缩放。
height 输出图片的高度（像素）。若设为 0，则根据 width 自动缩放。
background_color 背景填充颜色，使用 6 位十六进制 RGB 值
out 输出 .jpg 文件的完整保存路径（含文件名）

常见问题排查：

  • 如果返回错误提示找不到工具或命令失败，请首先检查 MxDrawCloudServer\Bin\Release\tool 目录是否正确放置了解压后的文件。
  • 确保运行环境为 Windows，Linux 或 macOS 下此功能不可用。
  • 路径中的斜杠建议使用正斜杠 / 或双反斜杠 \\ 以避免转义问题。

补充说明：MXWEB 格式支持

上述所有功能（包括全图转换、格式互转、指定范围裁剪/打印）均完全支持 MXWEB 格式。

操作原理：
MXWEB 是 MxCAD 的轻量化 Web 格式。在使用命令行或接口调用时，无需更改任何命令逻辑或参数结构，仅需将输入文件路径（srcpath）指向 .mxweb 文件，并将输出文件名（outname）的后缀修改为对应的目标格式即可。

1. MXWEB 参与转换的通用规则

场景 输入文件 (srcpath) 输出文件 (outname) 说明
MXWEB 转 PDF xxx.mxweb xxx.pdf 将轻量格式直接转为打印文档
MXWEB 转 DWG xxx.mxweb xxx.dwg 还原为标准 CAD 二进制格式
MXWEB 转 DXF xxx.mxweb xxx.dxf 转换为交换格式
MXWEB 范围裁剪 xxx.mxweb cut_xxx.mxweb 对轻量文件进行局部提取
MXWEB 范围转PDF xxx.mxweb part_xxx.pdf 截取轻量文件的局部区域转 PDF

2. 示例演示

示例 A：MXWEB 转 PDF (全图)
只需将源文件后缀改为 .mxweb，输出后缀改为 .pdf。

# 命令行
mxcadassembly.exe {
   'srcpath':'C:/test/model.mxweb','outname':'model.pdf','width':'5000','height':'5000'}

示例 B：MXWEB 指定范围转 PDF
命令 cmd 保持为 print_to_pdf，坐标逻辑不变，仅文件后缀变化。

// 接口调用
var data = {

   cmd: "print_to_pdf",
   srcpath: "D:/Test/web_model.mxweb",  // 输入 MXWEB
   outname: "web_part.pdf",             // 输出 PDF
   bd_pt1_x: "1000", bd_pt1_y: "1200",
   bd_pt2_x: "1400", bd_pt2_y: "1400",
   width: "2100", height: "2970",
   colorPolicy: "mono"
};
// ... axios 请求代码同上 ...

示例 C：DWG 转 MXWEB (作为中间格式)
同样适用格式互转逻辑。

# 命令行
mxcadassembly.exe {
   "srcpath":"D:\draw.dwg","outpath":"D:\","outname":"draw.mxweb"}

总结：系统底层对 .dwg、.dxf 和 .mxweb 进行了统一抽象处理。用户在进行任何转换或裁剪操作时，只需关注文件后缀名的变化，其余参数（如坐标、尺寸、颜色策略、命令字）均保持一致，无需额外配置。

六、跨平台注意事项

  1. 转换程序路径：Windows直接使用Bin/MxCAD，Linux需定位到Bin/Linux/MxCAD；
  2. Linux系统必须完成转换程序的可执行权限配置，否则无法调用；
  3. 两种调用方式的转换参数格式跨平台通用，仅需按实际需求指定；
  4. 1337端口服务启动后，需确保防火墙放行该端口，避免接口调用失败。
文章标签：
Linux
Windows
数据格式
JSON
存储
游客uqb2obj6pe7ry
目录
相关文章
LucianaiB
|
19天前
|
人工智能 数据可视化 安全
王炸组合！阿里云 OpenClaw X 飞书 CLI，开启 Agent 基建狂潮！(附带免费使用6个月服务器)
本文详解如何用阿里云Lighthouse一键部署OpenClaw，结合飞书CLI等工具，让AI真正“动手”——自动群发、生成科研日报、整理知识库。核心理念：未来软件应为AI而生，CLI即AI的“手脚”，实现高效、安全、可控的智能自动化。
LucianaiB
34864 48
王炸组合！阿里云 OpenClaw X 飞书 CLI，开启 Agent 基建狂潮！(附带免费使用6个月服务器)
兮动人
|
13天前
|
人工智能 自然语言处理 安全
Claude Code 全攻略：命令大全 + 实战工作流（建议收藏）
本文介绍了Claude Code终端AI助手的使用指南，主要内容包括：1)常用命令如版本查看、项目启动和更新；2)三种工作模式切换及界面说明；3)核心功能指令速查表，包含初始化、压缩对话、清除历史等操作；4)详细解析了/init、/help、/clear、/compact、/memory等关键命令的使用场景和语法。文章通过丰富的界面截图和场景示例，帮助开发者快速掌握如何通过命令行和交互界面高效使用Claude Code进行项目开发，特别强调了CLAUDE.md文件作为项目知识库的核心作用。
兮动人
12601 37
Claude Code 全攻略：命令大全 + 实战工作流（建议收藏）
林浩学AI
|
8天前
|
人工智能 JavaScript Ubuntu
低成本搭建AIP自动化写作系统：Hermes保姆级使用教程，长文和逐步实操贴图
我带着怀疑的态度，深度使用了几天，聚焦微信公众号AIP自动化写作场景，写出来的几篇文章，几乎没有什么修改，至少合乎我本人的意愿，而且排版风格，也越来越完善，同样是起码过得了我自己这一关。 这个其实OpenClaw早可以实现了，但是目前我觉得最大的区别是，Hermes会自主总结提炼，并更新你的写作技能。 相信就冲这一点，就值得一试。 这篇帖子主要就Hermes部署使用，作一个非常详细的介绍，几乎一步一贴图。 关于Hermes，无论你赞成哪种声音，我希望都是你自己动手行动过，发自内心的选择！
林浩学AI
2615 27
LucianaiB
|
1月前
|
人工智能 JSON 机器人
让龙虾成为你的“公众号分身” | 阿里云服务器玩Openclaw
本文带你零成本玩转OpenClaw：学生认证白嫖6个月阿里云服务器，手把手配置飞书机器人、接入免费/高性价比AI模型（NVIDIA/通义），并打造微信公众号“全自动分身”——实时抓热榜、AI选题拆解、一键发布草稿，5分钟完成热点→文章全流程！
LucianaiB
45768 157
让龙虾成为你的“公众号分身” | 阿里云服务器玩Openclaw
YUNDASHI
|
6天前
|
人工智能 弹性计算 安全
Hermes Agent是什么？怎么部署？超详细实操教程
Hermes Agent 是 Nous Research 于2026年2月开源的自进化AI智能体，支持跨会话持久记忆、自动提炼可复用技能、多平台接入与200+模型切换，真正实现“越用越懂你”。MIT协议，部署灵活，隐私可控。
YUNDASHI
1884 3
阿里云计算巢-温年
|
4天前
|
弹性计算 人工智能 自然语言处理
阿里云Qwen3.6全新开源，三步完成专有版部署！
Qwen3.6是阿里云全新MoE架构大模型系列，稀疏激活显著降低推理成本，兼顾顶尖性能与高性价比；支持多规格、FP8量化、原生Agent及100+语言，开箱即用。
阿里云计算巢-温年
906 2
游客r772cqcfutzie
|
1天前
|
缓存 人工智能 自然语言处理
我对比了8个Claude API中转站，踩了不少坑，总结给你
本文是个人开发者耗时1周实测的8大Claude中转平台横向评测，聚焦Claude Code真实体验：以加权均价（¥/M token）、内部汇率、缓存支持、模型真实性及稳定性为核心指标。
游客r772cqcfutzie
705 3

云原生

热门文章

最新文章

  • 1
    Docker CE 镜像源站
  • 2
    Minikube - Kubernetes本地实验环境
  • 3
    重塑云上的 Java 语言
  • 4
    微服务架构的理论基础 - 康威定律
  • 5
    微服务（Microservice）那点事
  • 6
    Docker的Windows容器初体验
  • 7
    3分钟，了解阿里云热门开发者工具 Cloud Toolkit
  • 8
    Docker学习路线图 (持续更新中)
  • 9
    利用Zipkin对Spring Cloud应用进行服务追踪分析
  • 10
    当 Kubernetes 遇到阿里云
  • 1
    2026年企业智能体轻量部署：选择什么云电脑？阿里云无影选型指南
    2
  • 2
    在线CAD开发包图纸转换功能使用指南-WEB端CAD
    15
  • 3
    Token 成本降96%！阿里云/本地部署与优化OpenClaw、配置百炼API+claude-mem+OpenViking Skill保姆级教程
    34
  • 4
    从“龙虾”乱象到“螃蟹”哲学：企业级智能体，安全可控才是终极防线
    35
  • 5
    无接口也能通：实在Agent如何用ISSUT屏幕语义技术打通企业异构系统孤岛
    33
  • 6
    LLM+Agent+RPA三擎合一：在阿里云无影云电脑上部署实在Agent，打造企业“会思考”的数字员工
    54
  • 7
    阿里云 MSE AI Registry 公测开启：给你的 AI 资产一个专属的注册中心
    36
  • 8
    EVPN+VXLAN技术详解
    33
  • 9
    玄晶引擎2.9.0实操：IP自动化+爆款复刻，阿里云生态适配落地
    50
  • 10
    OpenClaw 低成本阿里云及本地部署喂饭级教程：百炼Coding Plan多模型配置实操（Qwen3.5-Plus、Kimi-K2.5、GLM-5）
    191

    • 相关电子书

    更多
  • 低代码开发师（初级）实战教程
  • 冬季实战营第三期：MySQL数据库进阶实战
  • 阿里巴巴DevOps 最佳实践手册
    • 下一篇
    阿里云重磅新品：Agent安全中心，全新安全框架下AI Agent一体化防御平台
