一、配电网潮流计算的背景与重要性
配电网作为电力系统的重要组成部分，直接面向用户，其运行状态的分析与优化至关重要。潮流计算是研究配电网稳态运行情况的基本工具，通过计算可以确定电网中各节点的电压幅值和相角、各支路的功率分布等。准确的潮流计算对于配电网的规划、运行调度、故障分析以及保障电能质量等方面都具有重要意义。例如，在配电网规划阶段，潮流计算可以帮助评估不同规划方案下电网的供电能力和运行损耗；在运行调度中，可依据潮流计算结果合理分配电源出力，优化电网运行方式，降低损耗并提高电能质量。
二、三相不平衡配电网潮流特点
- 三相不平衡原因：在实际的配电网中，三相不平衡现象较为常见。这主要是由于单相负荷在三相上分配不均匀造成的，例如居民用电中大量的单相电器，其随机接入会导致三相负荷不平衡。此外，配电线路参数的不对称（如三相导线排列不对称引起的电抗不同）也会加剧三相不平衡程度。
- 对电网的影响：三相不平衡会带来诸多不利影响。一方面，它会导致配电网损耗增加，因为不平衡电流会在输电线路和变压器中产生额外的损耗。另一方面，三相不平衡会使三相电压出现偏差，影响用电设备的正常运行，降低设备寿命，甚至可能损坏设备。因此，在配电网潮流计算中，准确考虑三相不平衡问题对于保障电网安全、经济运行至关重要。
三、分布式电源接入配电网的影响
- 分布式电源特点：分布式电源（DG）是指功率较小、分布在用户附近的电源，如太阳能光伏电站、小型风力发电站、微型燃气轮机等。它们具有灵活、高效、环保等优点，能够有效缓解能源危机和环境压力，同时满足用户对分布式供电和电能质量的需求。
- 对潮流计算的挑战：DG 接入配电网后，改变了配电网传统的辐射状结构和功率单向流动的特点，使潮流分布变得更加复杂。由于 DG 的输出功率受自然条件（如光照、风力）影响较大，具有间歇性和波动性，这增加了潮流计算的难度。此外，DG 接入位置和容量的不同，也会对配电网的电压分布、网损等产生不同的影响，需要在潮流计算中准确考虑这些因素。
四、前推回代法原理

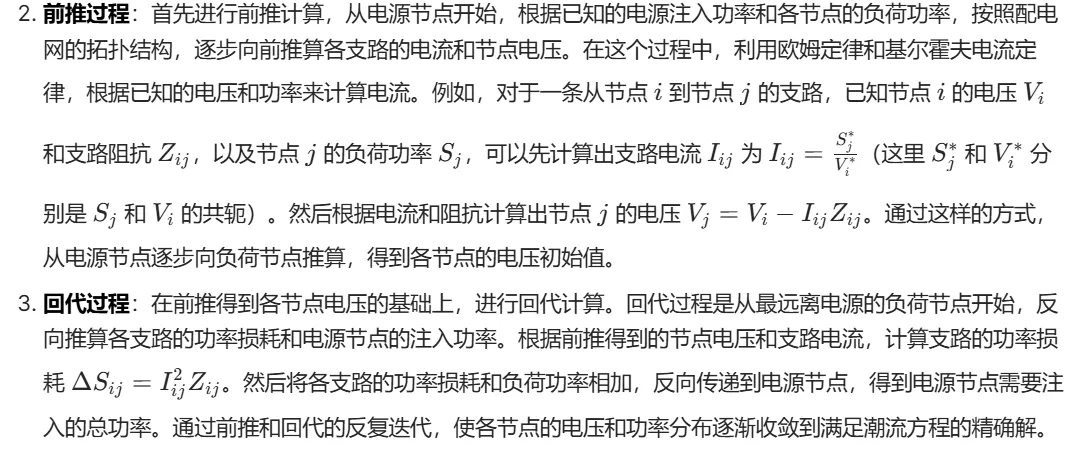

- 基本思想：前推回代法是一种适用于辐射状配电网潮流计算的常用方法，它基于配电网的拓扑结构和元件参数进行迭代计算。其基本思想是将配电网的潮流计算分为两个步骤：前推和回代。
-
- 五、基于前推回代法的含有分布式电源的三相不平衡配电网潮流计算（IEEE33 节点）
- IEEE33 节点系统：IEEE33 节点系统是一个广泛用于配电网研究的标准测试系统，它包含 33 个节点，代表了一个典型规模的配电网结构，具有不同类型的负荷和线路参数。通过在该系统上进行潮流计算，可以有效验证和比较不同潮流计算方法的性能。
- 计算流程：在含有分布式电源的三相不平衡配电网潮流计算中，首先对配电网进行三相建模，考虑三相负荷的不平衡以及线路参数的不对称。对于分布式电源，根据其类型（如恒功率因数型、恒电压型等）将其等效为相应的电源模型接入到配电网中。然后，运用前推回代法进行迭代计算。在每次迭代中，前推过程要考虑分布式电源的注入功率对各节点电压的影响，回代过程要计算分布式电源对功率损耗和电源节点注入功率的贡献。通过多次迭代，直至各节点的电压和功率收敛到满足精度要求的范围内，从而得到含有分布式电源的三相不平衡配电网的潮流分布结果。

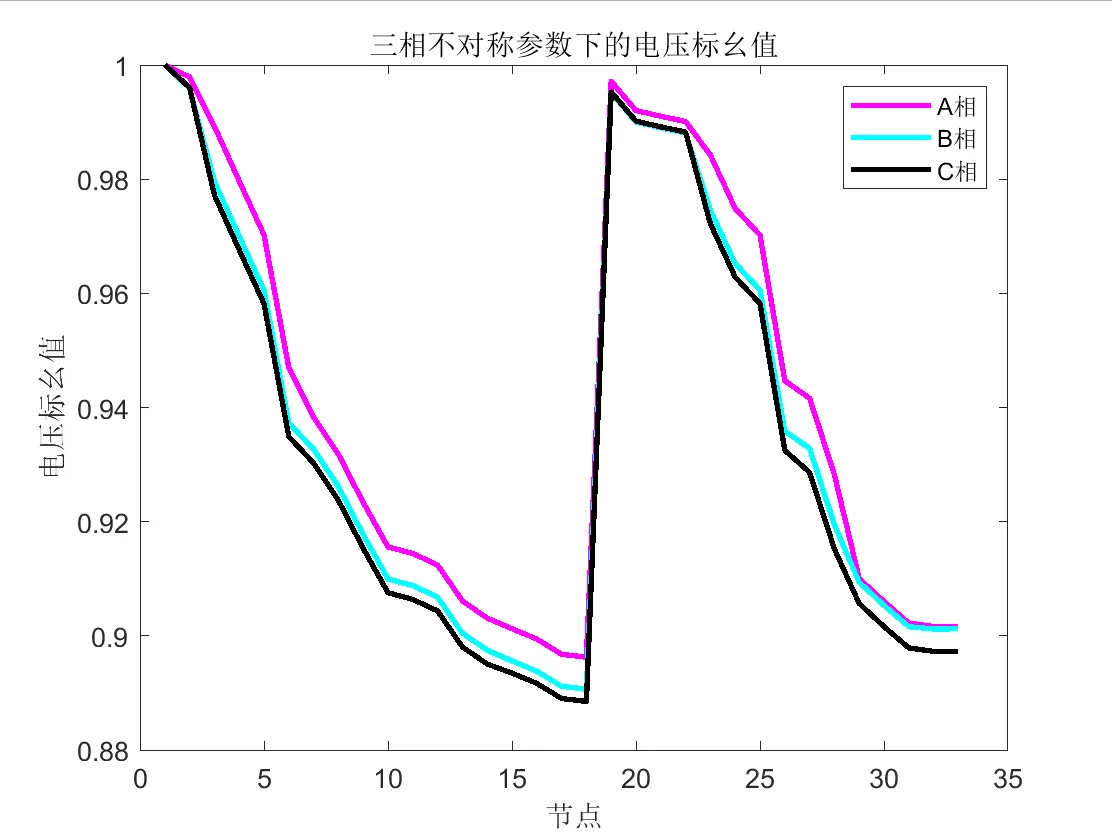

⛳️ 运行结果
🔗 参考文献
[1]顾晨,乐秀璠,张晓明.基于改进前推回代法的弱环配电网三相潮流计算[J].电力系统保护与控制, 2010(19):5.DOI:10.3969/j.issn.1674-3415.2010.19.030.
