业务架构图

一、背景知识

1. 什么是业务

网上对业务的定义有很多，其中个人认为较为准确的几种定义如下：

1. Business is the organized efforts and activities of individuals to produce and sell goods and services for profit.

业务是个人或企业为获利而生产、销售商品和提供服务的有组织的努力和活动。

2. A usually commercial or mercantile activity engaged in as a means of livelihood

作为谋生手段而从事的通常是商业或商业活动

以医院为例：医院提供医疗服务，患者通过消费享受医院提供的医疗服务从而重新获得健康的身体。所以，可以把患者去医院看病理解为患者与医院的多阶段交易。而交易的“产品”就是医院提供的医疗服务。

2. 架构域的分类

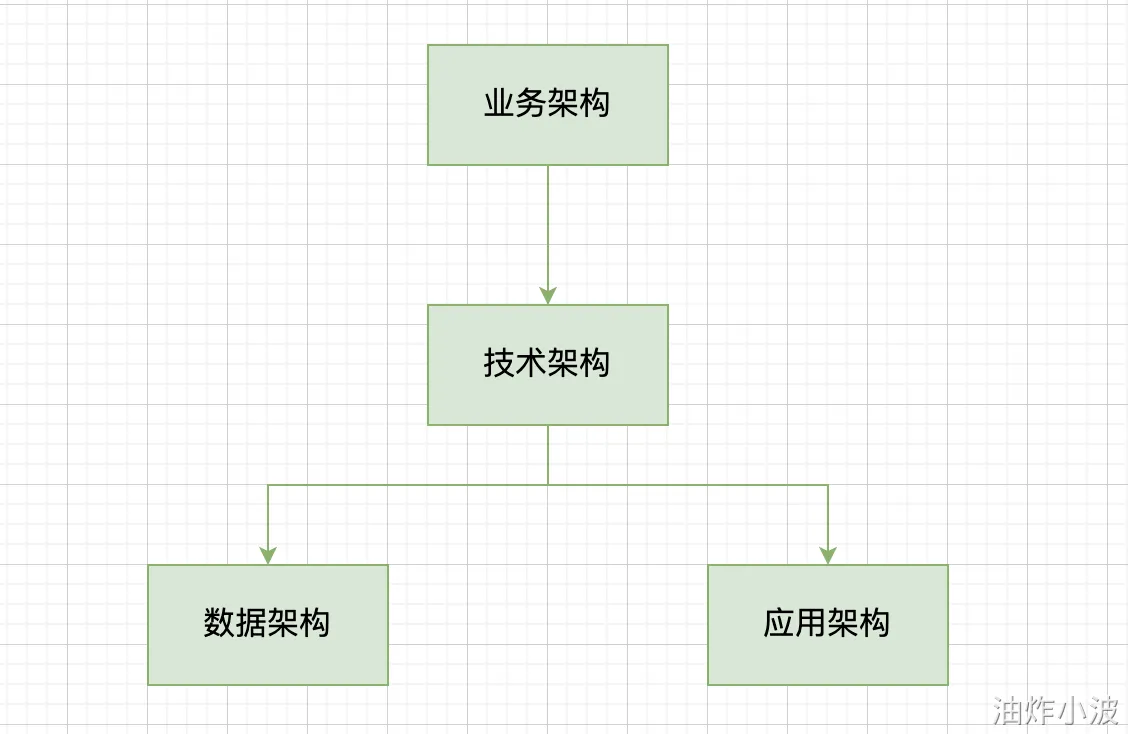

在四种类型的架构（业务架构、技术架构、应用架构、数据架构）中，业务架构是其他架构的基础。首先要熟悉业务，形成业务架构。再根据业务架构，形成技术架构。再根据技术架构确认数据架构和应用架构。

二、引言

1. 什么是业务架构图

如果使用一句话去概括的话：业务架构图是一种表达业务层级和关系的工具，通过对整个系统的业务进行拆分，对领域模型进行设计，将现实的业务转化为抽象对象。

2. 为什么要画业务架构图

绘制业务架构图的目的有两个方面，第一是面向客户，第二是面向开发者。

对于客户而言：通过描绘业务的上下级关系，梳理出一整套完整、简单的业务视图，提高客户理解度，最终给客户最直观的业务体现。

对于开发者而言：通过绘制业务架构图，可以看清楚系统包含哪几个部分，各部分的职责以及相互间的关系。可以让开发者以一个广角去整体了解这个系统，便于快速了解业务。

三、绘制业务架构图的核心要义

绘制业务架构图的过程可以理解为对业务的收集、提炼、拆解、归纳和分类的过程。

简单来说可以分为三个步骤：分层、分模块、分功能。

1. 业务架构图中的核心元素

对开发人员来说绘制业务架构图有一点需要特别注意：业务架构图中要淡化技术相关的概念，而要专注于对业务的思考与整理。

一个好的产品业务架构图需要具备以下三点：

• 清晰的模块功能边界
• 功能经过抽象，做到标准化、互相独立
• 上下游产品功能边界清晰，架构分层明确合理，具备迭代优化的能力

2. 核心要义之一：分层

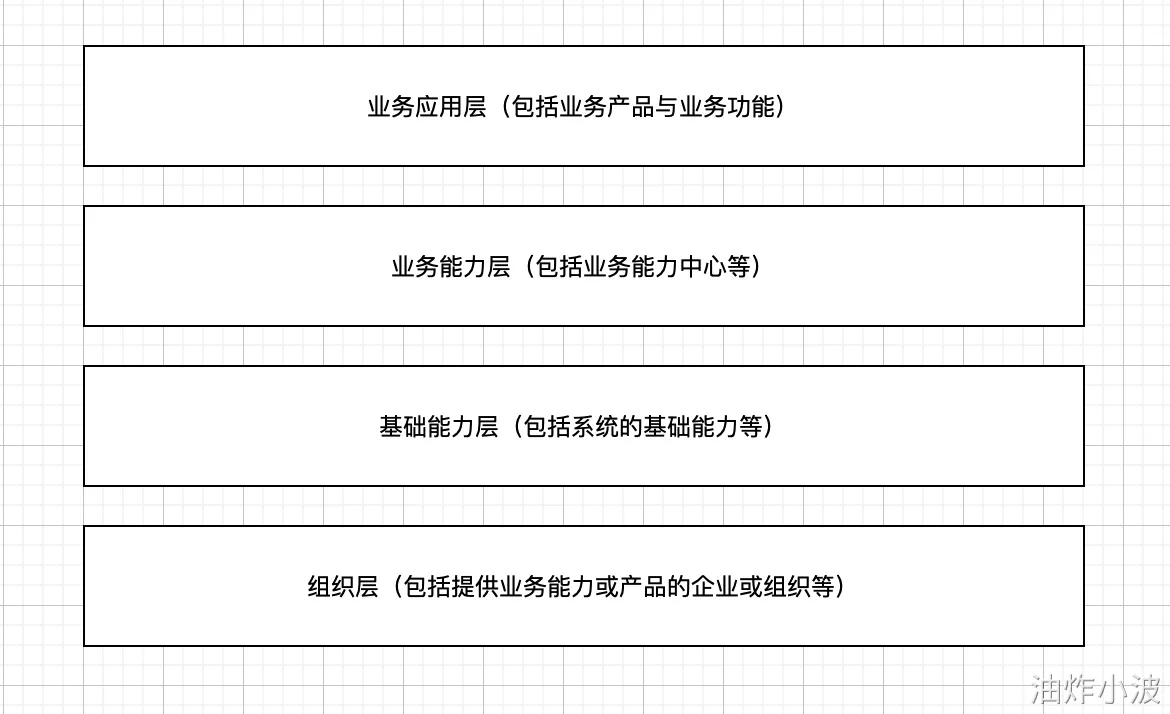

分层，是指将业务按照层级划分，每个层级都属于独立的板块。层级上要有逻辑关联，如下层为上层服务，或下层为上层提供能力支撑等。

如图所示【业务能力层】为【业务应用层】提供业务能力上的服务。上层业务应用可以直接调用能力中心的服务，避免重复开发。

3. 核心要义之二：分模块

分模块，是指在同一层级中，分为哪些独立的模块，每个模块可以代表一个完整产品或同类业务的聚合。

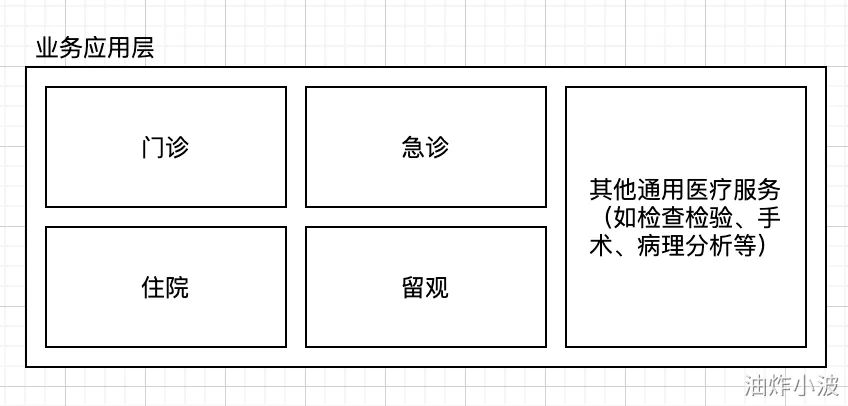

如图所示，我们可以将业务应用层分为门诊、住院、急诊、留观和通用医疗服务这五个模块，每个模块都可以在细化其功能矩阵。

4. 核心要义之三：分功能

分功能，是指在同一模块中，将独立的功能划分出来，该功能可以代表一个业务入口。

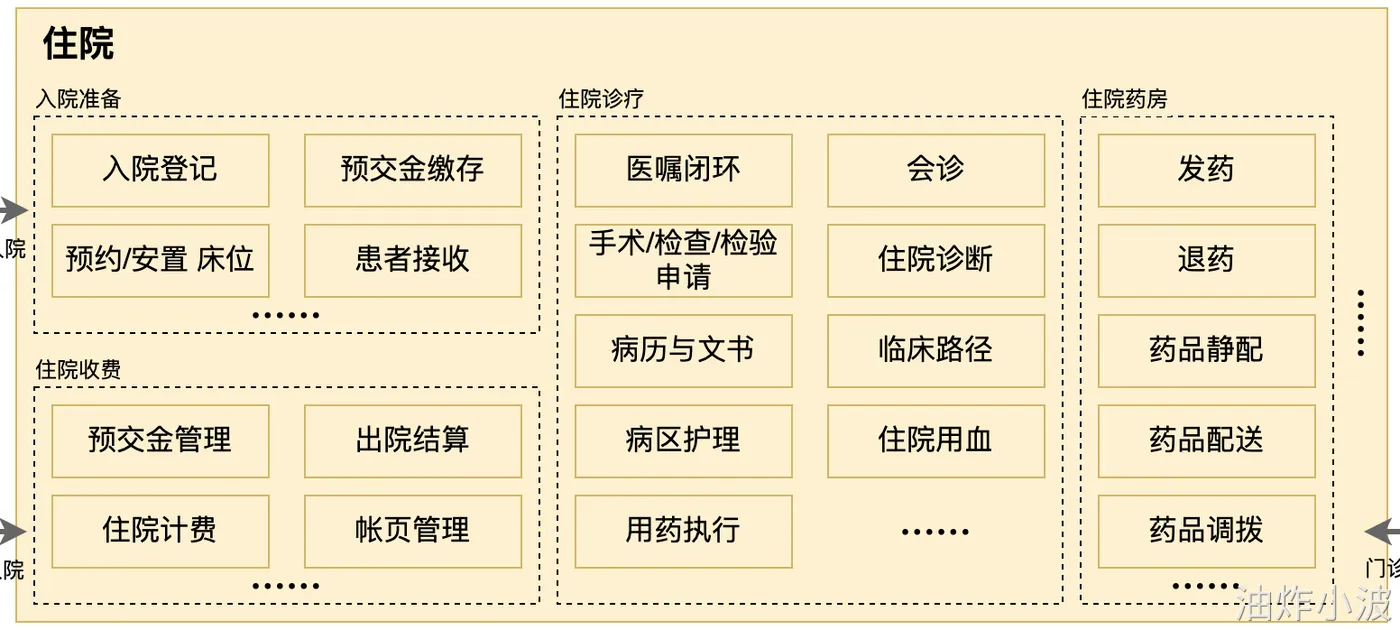

如图在住院中，可以分为入院准备、住院诊疗、住院收费、住院药房等独立的功能模块，各个功能模块由同类功能聚合而来。

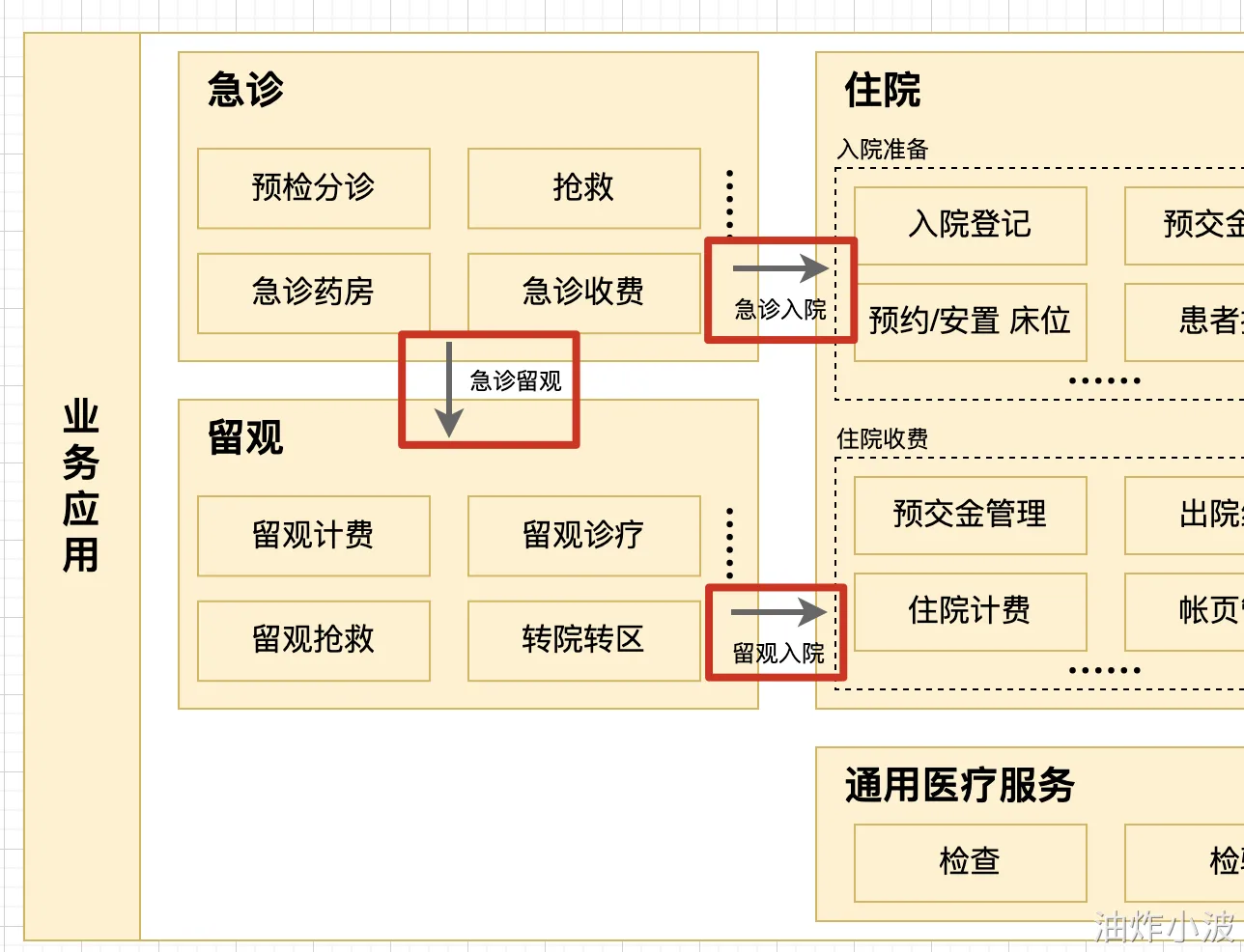

5. 最后再给不同层级和模块之间加上信息流

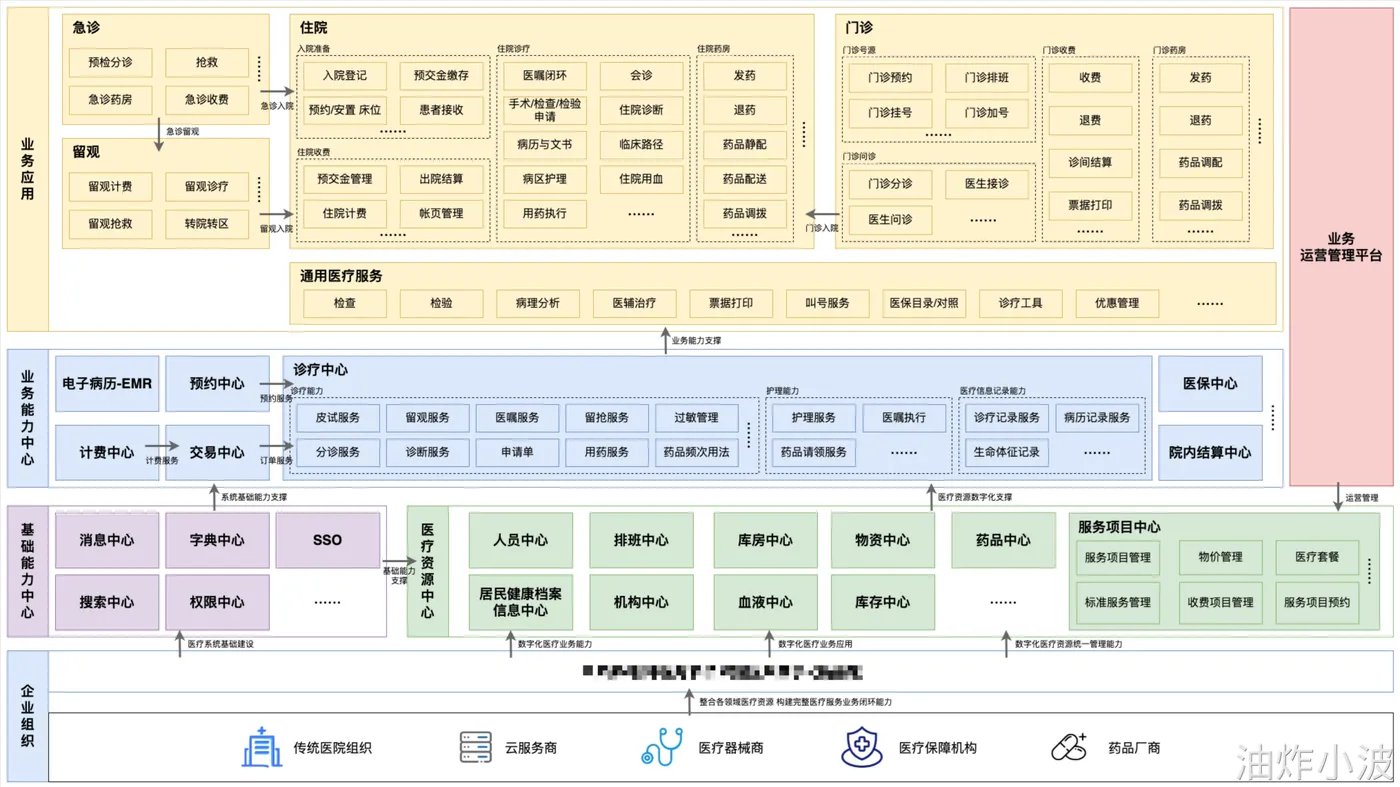

四、产品业务架构图示例
