空间转录组: Visium CRC 数据集分析

引言

本系列讲解 空间转录组学 (Spatial Transcriptomics) 相关基础知识与数据分析教程，持续更新，欢迎关注，转发，文末有交流群！

简介

在本文中，我们将分析人类结直肠活检的 Visium 数据。我们的目标不是重述所有可能的分析，而是突出那些在这些数据的背景下可能特别有趣的分析。

依赖

library(osfr)
library(scran)
library(scater)
library(igraph)
library(AUCell)
library(scuttle)
library(spacexr)
library(msigdbr)
library(VisiumIO)
library(jsonlite)
library(ggspavis)
library(pheatmap)
library(patchwork)
library(OSTA.data)
library(BiocParallel)
library(DropletUtils)
library(SpatialExperiment)
# specify whether/how to
# perform parallelization
bp <- MulticoreParam(th <- 4)
# set seed for random number generation
# in order to make results reproducible
set.seed(194849)

数据导入

# retrieve dataset from OSF repo
id <- "Visium_HumanColon_Oliveira"
pa <- OSTA.data_load(id)
dir.create(td <- tempfile())
unzip(pa, exdir=td)

# read into 'SpatialExperiment'
obj <- TENxVisium(
    spacerangerOut=file.path(td, "outs"),
    format="h5",
    images="lowres")
(spe <- import(obj))

##  class: SpatialExperiment
##  dim: 18085 4269
##  metadata(2): resources spatialList
##  assays(1): counts
##  rownames(18085): ENSG00000187634 ENSG00000188976 ... ENSG00000198695
##    ENSG00000198727
##  rowData names(3): ID Symbol Type
##  colnames(4269): AACAATGTGCTCCGAG-1 AACACCATTCGCATAC-1 ...
##    TGTTGGTGCGGAATCA-1 TGTTGGTGGACTCAGG-1
##  colData names(4): in_tissue array_row array_col sample_id
##  reducedDimNames(0):
##  mainExpName: Gene Expression
##  altExpNames(0):
##  spatialCoords names(2) : pxl_col_in_fullres pxl_row_in_fullres
##  imgData names(4): sample_id image_id data scaleFactor

质控

# use gene symbols as feature names
rownames(spe) <- make.unique(rowData(spe)$Symbol)
# add per-cell quality control metrics
sub <- list(mt=grep("^MT-", rownames(spe)))
spe <- addPerCellQCMetrics(spe, subsets=sub)

# determine outliers via thresholding on MAD from the median
ol <- perCellQCFilters(spe, sub.fields="subsets_mt_percent")
# add results as cell metadata
colData(spe)[names(ol)] <- ol
# tabulate # and % of cells that'd
# be discarded for different reasons
data.frame(
    check.names=FALSE,
    `#`=apply(ol, 2, sum),
    `%`=round(100*apply(ol, 2, mean), 2))

##                            #     %
##  low_lib_size              3  0.07
##  low_n_features          636 14.90
##  high_subsets_mt_percent 161  3.77
##  discard                 779 18.25

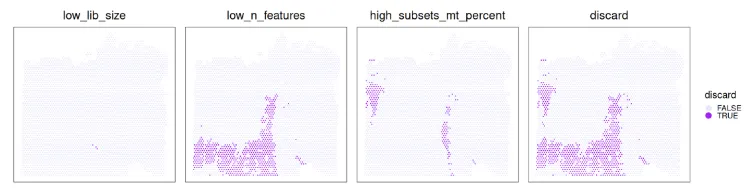

让我们看看根据上述标准哪些spots会被排除：

lapply(names(ol), \(.)
    plotCoords(spe, annotate=.) + ggtitle(.)) |>
    wrap_plots(nrow=1, guides="collect") &
    guides(col=guide_legend(override.aes=list(size=3))) &
    scale_color_manual("discard", values=c("lavender", "purple")) &
    theme(plot.title=element_text(hjust=0.5), legend.key.size=unit(0, "lines"))

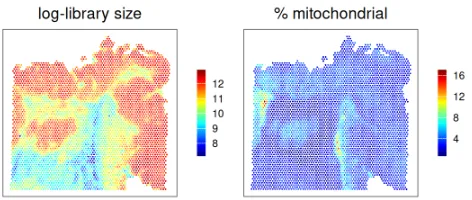

看起来低质量 spot 在空间上高度有序，因此暂时不要移除它们。我们将在下方进一步看到，这里使用的质量控制指标，以及被认为应丢弃的 spot，在（基于转录组的）cluster 中是如何分布的。

预处理

# log-library size normalization
spe <- logNormCounts(spe)
# highly variable feature selection
tbl <- modelGeneVar(spe)
sel <- getTopHVGs(tbl, n=2e3)
# principal component analysis
spe <- runPCA(spe, subset_row=sel)

聚类

作为一种无监督方法，我们使用 Leiden 社区检测算法执行基于共享最近邻 (SNN) 图的聚类。

# build shared nearest-neighbor (SNN) graph
g <- buildSNNGraph(spe, use.dimred="PCA", type="jaccard")
# cluster via Leiden community detection algorithm
k <- cluster_leiden(g, objective_function="modularity", resolution=0.5)
table(spe$Leiden <- factor(k$membership))

##    1   2   3   4   5   6   7   8   9  10
##  326 504 710 432 732 458 315 171 469 152

反卷积

作为补充方法，我们使用作者提供的（已注释的）参考单细胞数据对 spot 测量结果进行解卷积。让我们首先检索这些数据，以及相应的细胞元数据，其中包含低分辨率（Level1）和高分辨率（Level2）注释，分别划分为 10 个和 32 个子群体。

# retrieve dataset from OSF repo
id <- "Chromium_HumanColon_Oliveira"
pa <- OSTA.data_load(id)
dir.create(td <- tempfile())
unzip(pa, exdir=td)

# read into 'SingleCellExperiment'
fs <- list.files(td, full.names=TRUE)
h5 <- grep("h5$", fs, value=TRUE)
sce <- read10xCounts(h5, col.names=TRUE)
# add cell metadata
csv <- grep("csv$", fs, value=TRUE)
cd <- read.csv(csv, row.names=1)
colData(sce)[names(cd)] <- cd[colnames(sce), ]
# use gene symbols as feature names
rownames(sce) <- make.unique(rowData(sce)$Symbol)
# exclude cells deemed to be of low-quality
sce <- sce[, sce$QCFilter == "Keep"]
# tabulate subpopulations
table(sce$Level1)

##
##                B cells           Endothelial            Fibroblast
##                  33611                  7969                 28653
##  Intestinal Epithelial               Myeloid              Neuronal
##                  22763                 25105                  4199
##          Smooth Muscle               T cells                 Tumor
##                  43308                 29272                 65626

接下来，我们使用 spacexr（RCTD）进行解卷积。默认情况下，runRctd() 的 rctd_mode="doublet"，即每个像素最多拟合两个亚群；在这里，我们将 rctd_mode 设置为 "full"，以允许拟合任意数量的亚群。

# prep reference data (Chromium);
# subset cells from same patient
.sce <- sce[, grepl("P2", sce$Patient)]
# downsample to at most 4,000 cells per cluster
cs <- split(seq_len(ncol(.sce)), .sce$Level1)
cs <- lapply(cs, \(.) sample(., min(length(.), 4e3)))
.sce <- .sce[, unlist(cs)]
# run 'RCTD' deconvolution
rctd_data <- createRctd(spe, .sce, cell_type_col="Level1")
(res <- runRctd(rctd_data, max_cores=th, rctd_mode="full"))

##  class: SpatialExperiment
##  dim: 9 4269
##  metadata(4): spatial_rna config cell_type_info internal_vars
##  assays(1): weights
##  rownames(9): B cells Endothelial ... T cells Tumor
##  rowData names(0):
##  colnames(4269): AACAATGTGCTCCGAG-1 AACACCATTCGCATAC-1 ...
##    TGTTGGTGCGGAATCA-1 TGTTGGTGGACTCAGG-1
##  colData names(1): sample_id
##  reducedDimNames(0):
##  mainExpName: NULL
##  altExpNames(0):
##  spatialCoords names(2) : x y
##  imgData names(0):

应将 RCTD 推断的权重标准化，以使每个点中细胞类型的比例总和为 1：

# scale weights such that they sum to 1
ws <- assay(res)
ws <- sweep(ws, 2, colSums(ws), `/`)
# add proportion estimates as metadata
ws <- data.frame(t(as.matrix(ws)))
colData(spe)[names(ws)] <- ws[colnames(spe), ]

为了与无监督聚类（基于 SNN 的 Leiden）进行比较，我们也纳入了另一种分配方式：将每个 spot 直接赋予解卷积估计中最常见的标签

ids <- names(ws)[apply(ws, 1, which.max)]
table(spe$RCTD <- factor(ids), spe$Leiden)

##
##                            1   2   3   4   5   6   7   8   9  10
##    B.cells                 0  42   0   6   0   4   0   0   0   0
##    Endothelial             0 113   0   0   0  23   0   0   0   0
##    Fibroblast              0 271   0   0  11  57 313   0   0   0
##    Intestinal.Epithelial   0   4   0   4   0   0   0   0 466  10
##    Myeloid                 0  16   0   0   2   3   0   0   0   0
##    Smooth.Muscle           0   8   0   0   0 362   0   0   0   0
##    T.cells                 0  11   0   0   0   3   0   0   0   0
##    Tumor                 326  39 710 422 719   6   2 171   3 142

我们还可以将组织划分为广泛的生物学区域；在此，通过将基于 RCTD 的亚群分配归纳为四个类别来实现：

lab <- list(
    tum="Tumor",
    epi="Intestinal.Epithelial",
    imm=c("B.cells", "T.cells", "Myeloid"),
    str=c("Endothelial", "Fibroblast", "Smooth.Muscle"))
idx <- match(spe$RCTD, unlist(lab))
lab <- rep.int(names(lab), sapply(lab, length))
table(spe$Domain <- factor(lab[idx]))

##
##   epi  imm  str  tum
##   484   87 1158 2540

探索分析

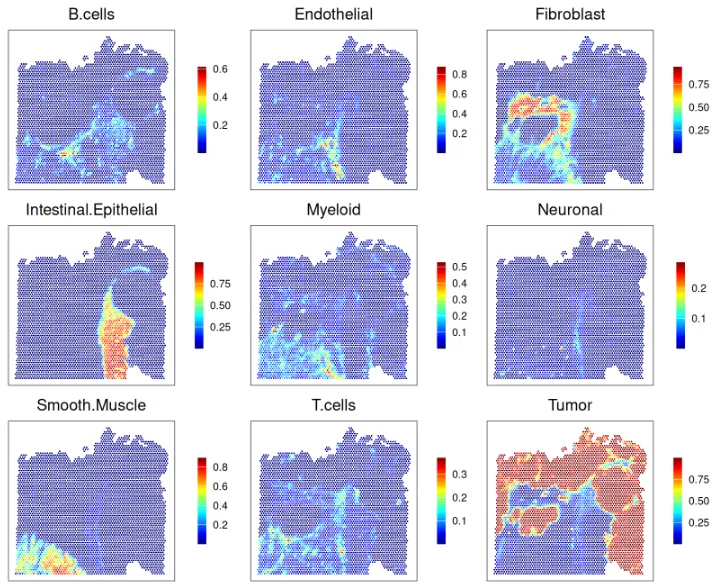

让我们把去卷积权重在空间中可视化，也就是按照“在给定 spot 内被估计属于某一特定细胞类型的比例”来上色：

lapply(names(ws), \(.)
    plotCoords(spe, annotate=.)) |>
    wrap_plots(nrow=3) & theme(
    legend.key.width=unit(0.5, "lines"),
    legend.key.height=unit(1, "lines")) &
    scale_color_gradientn(colors=pals::jet())

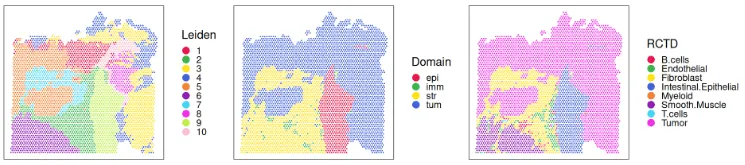

lapply(c("Leiden", "Domain", "RCTD"),
    \(.) plotCoords(spe, annotate=.)) |>
    wrap_plots(nrow=1) &
    theme(legend.key.size=unit(0, "lines")) &
    scale_color_manual(values=unname(pals::trubetskoy()))

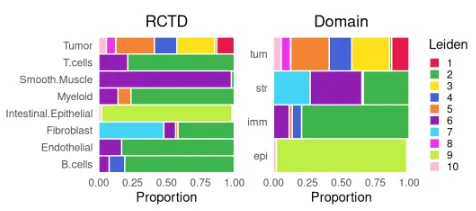

为了帮助表征来自无监督聚类的亚群，我们可以查看它们在基于去卷积的聚类和广泛区域中的分布；例如，肿瘤 spot 非常多样，而平滑肌 spot 和（正常）上皮几乎完全映射到单一聚类：

cd <- data.frame(colData(spe))
df <- as.data.frame(with(cd, table(RCTD, Leiden)))
fd <- as.data.frame(with(cd, table(Domain, Leiden)))
ggplot(df, aes(Freq, RCTD, fill=Leiden)) + ggtitle("RCTD") +
ggplot(fd, aes(Freq, Domain, fill=Leiden)) + ggtitle("Domain") +
plot_layout(nrow=1, guides="collect") &
    labs(x="Proportion", y=NULL) &
    coord_cartesian(expand=FALSE) &
    geom_col(width=1, col="white", position="fill") &
    scale_fill_manual(values=unname(pals::trubetskoy())) &
    theme_minimal() & theme(aspect.ratio=1,
        legend.key.size=unit(2/3, "lines"),
        plot.title=element_text(hjust=0.5))

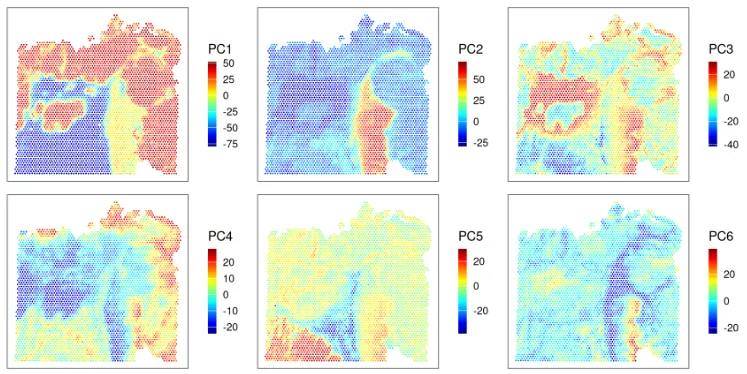

让我们从 PCs 的角度审视（表达）变异的关键驱动因素。结合上面的聚类和去卷积结果，我们可以看到：

• PC1 把基质与正常和恶性上皮区分开来；
• PC2 明显把（正常）肠道上皮与其他一切分开；
• PC3 捕获了一个富含成纤维细胞的区域以及正常上皮；
• PC5 把成纤维细胞和平滑肌细胞分开；等等。

pcs <- reducedDim(spe, "PCA")
colData(spe)[colnames(pcs)] <- pcs
lapply(colnames(pcs)[seq_len(6)],
    \(.) plotCoords(spe, annotate=.) +
    scale_color_gradientn(., colors=pals::jet())) |>
    wrap_plots(nrow=2) & theme(
        plot.title=element_blank(),
        legend.key.width=unit(0.5, "lines"),
        legend.key.height=unit(1, "lines"))

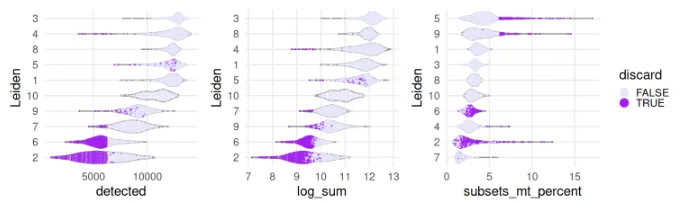

对于特定集群，质量控制指标往往较低。反过来，它们的斑块状图案解释了之前看到的低质量斑点的聚集。

lapply(c("detected", "log_sum", "subsets_mt_percent"), \(.)
    plotColData(spe, x=., y="Leiden", color_by="discard", point_size=0.1) +
    scale_x_discrete(limits=names(sort(by(spe[[.]], spe$Leiden, median))))) |>
    wrap_plots(nrow=1, guides="collect") &
    scale_color_manual("discard", values=c("lavender", "purple")) &
    guides(col=guide_legend(override.aes=list(alpha=1, size=3))) &
    theme_minimal() & theme(
        panel.grid.minor=element_blank(),
        legend.key.size=unit(0, "lines"))

Signatures 分析

与其研究单个基因，我们也可以评估一组基因的表达（例如，通路签名）；例如，恶性组织可能在糖酵解和脂肪酸代谢等代谢活性上有所不同，或表现出增加的凋亡（细胞死亡）等。在此，我们使用 msigdbr 包，从 MSigDB 获取一些生物现象的标志基因集：

# retrieve hallmark gene sets from 'MSigDB'
db <- msigdbr(species="Homo sapiens", category="H")

# get list of gene symbols, one element per set
gs <- split(db$ensembl_gene, db$gs_name)
# simplify set identifiers (drop prefix, use lower case)
names(gs) <- tolower(gsub("HALLMARK_", "", names(gs)))
# how many sets?
length(gs)

# how many genes in each?
range(sapply(gs, length))

接下来，我们将用 AUCell（Aibar et al. 2017）来打分，它分两步走：(i) 对每个观测（这里是 spot）里的基因进行排序，(ii) 为每个基因集计算 AUC 值。本质上，这些值代表“在排名最靠前（默认前 5 %）的基因里，属于该基因集的比例”；也就是说，数值越高，（协同基因表达所体现的）活性越高。

# realize (sparse) gene expression matrix
mtx <- as(logcounts(spe), "dgCMatrix")
# use ensembl identifiers as feature names
rownames(mtx) <- rowData(spe)$ID
# build per-spot gene rankings
rnk <- AUCell_buildRankings(mtx, BPPARAM=bp, plotStats=FALSE, verbose=FALSE)
# calculate AUC for each gene set in each spot
auc <- AUCell_calcAUC(geneSets=gs, rankings=rnk, nCores=th, verbose=FALSE)
# add results as spot metadata
colData(spe)[rownames(auc)] <- res <- t(assay(auc))

为简单起见，我们将继续仅调查那些跨点得分变异性最高的Signatures：

var <- colVars(res) # variance across spots
top <- names(tail(sort(var), 8)) # top sets)

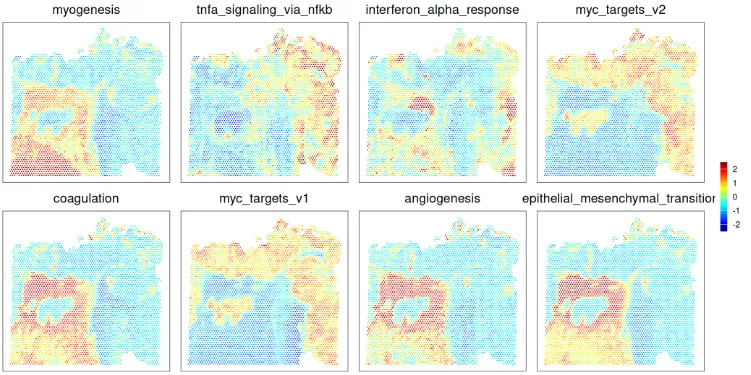

总之，MYC 信号在基质区域缺失；包围癌灶的成纤维细胞环表现出 EMT、血管生成等；INFa 应答和 TNFa 信号在基质和恶性上皮中均呈斑片状分布。

lapply(top, \(.) {
    spe[[.]] <- scale(spe[[.]]) # scaling
    plotCoords(spe, annotate=.) # plotting
}) |>
    # arrange & prettify
    wrap_plots(nrow=2, guides="collect") &
    scale_color_gradientn(
        colors=pals::jet(),
        oob=scales::squish,
        limits=c(-2.5, 2.5)) &
    theme(
        legend.key.width=unit(0.5, "lines"),
        legend.key.height=unit(1, "lines"))

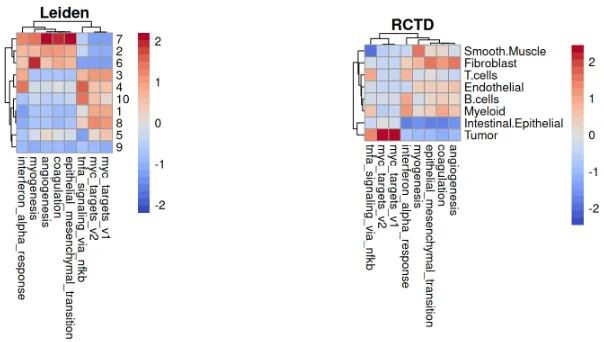

为了便于解读，我们可以按 spot 标签对 AUCell 得分进行分层；这些标签既可来自无监督聚类，也可源于去卷积方法：

for (. in c("Leiden", "RCTD")) {
    # aggregate AUC values by cluster
    mu <- aggregateAcrossCells(auc[top, ], spe[[.]],
        use.assay.type="AUC", statistics="mean")
    # visualize as (cluster x set) heatmap
    pheatmap(
        mat=t(assay(mu)), scale="column", col=pals::coolwarm(), main=.,
        cellwidth=10, cellheight=10, treeheight_row=5, treeheight_col=5)
}

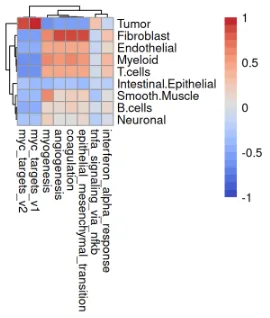

对于后者，我们也可以把基因集得分与比例估计值做关联（而不是按主要亚群把标签离散化）：

# correlate 'AUCell' signature scores with subpopulation
# proportion estimates from deconvolution with 'RCTD'
cm <- cor(as.matrix(ws), t(assay(auc[top, ])))

pheatmap(cm,
    col=pals::coolwarm(),
    breaks=seq(-1, 1, length=25),
    cellwidth=10, cellheight=10,
    treeheight_row=5, treeheight_col=5)
