摘要：本文回顾了印制电路板（PCB）技术从诞生到如今的发展脉络，阐述了不同阶段的关键技术突破以及其对电子产业所产生的深远影响，展现了PCB技术持续演进以满足日益增长的电子设备小型化、高性能等需求的历程。
一、引言

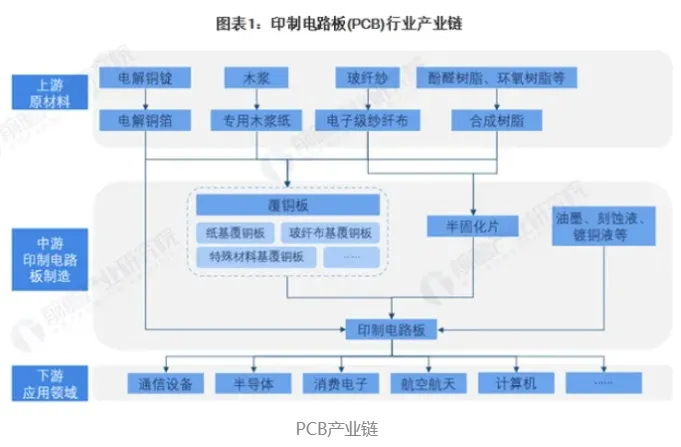

印制电路板（PCB）作为现代电子设备的关键基础部件，承载着电子元器件之间的电气连接以及机械支撑等重要功能。它的发展历程见证了电子技术从简单到复杂、从庞大到小巧的伟大变革，了解其发展历史对于把握电子产业的发展趋势以及进一步推动相关技术创新有着重要意义。
二、PCB技术的起源（20世纪初 - 1940年代）
在20世纪初，随着电子管等电子元器件的出现和应用，人们开始探索如何更有效地进行电路连接。
当时的电路连接多采用导线手工焊接等繁琐方式，不仅效率低下，而且容易出现线路混乱、故障频发等问题。
1925年，美国的查尔斯·杜卡斯（Charles Ducas）首次提出了在绝缘基板上通过印制导电线路来构建电路的设想，但受限于当时的材料科学和制造工艺水平，并没有真正实现大规模应用。

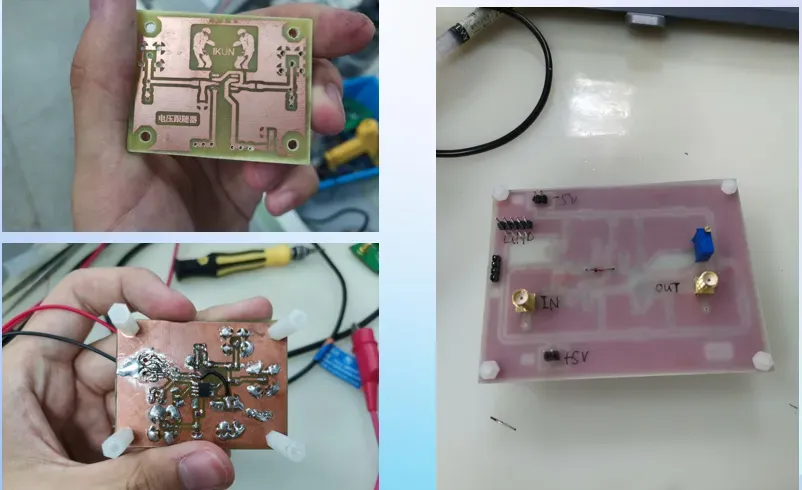

1936年，奥地利人保罗·艾斯勒（Paul Eisler）成功地将铜箔蚀刻技术应用于制作电路板，制作出了世界上第一块实用的印制电路板，不过当时主要应用于收音机等相对简单的电子设备中，但其展现出了线路布局规整、便于批量生产等优势，为后续的发展奠定了基础。
三、早期发展阶段（1940年代 - 1960年代）

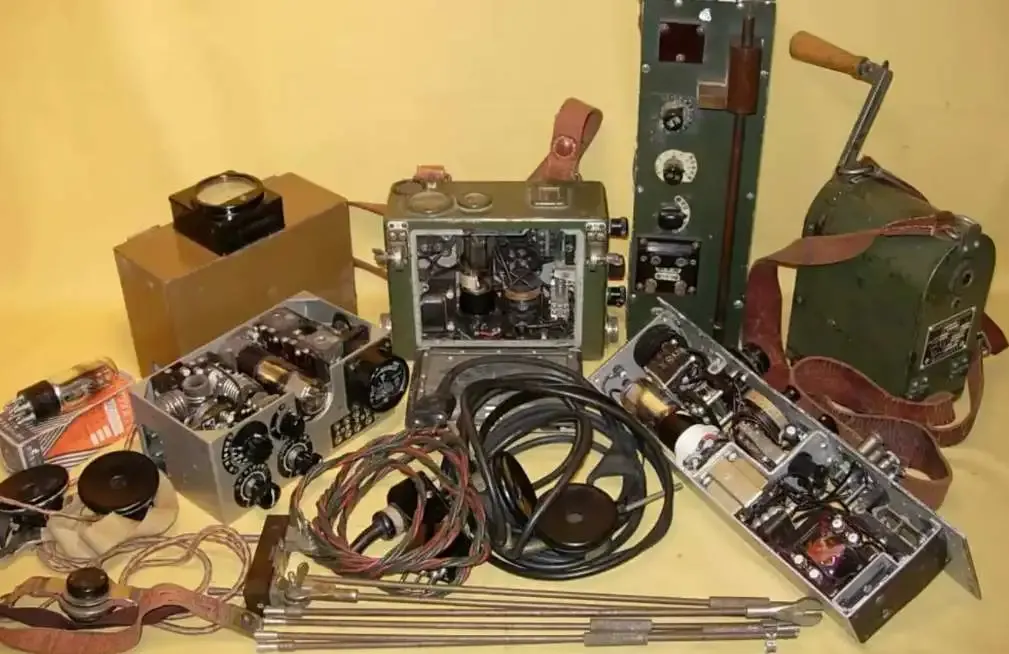

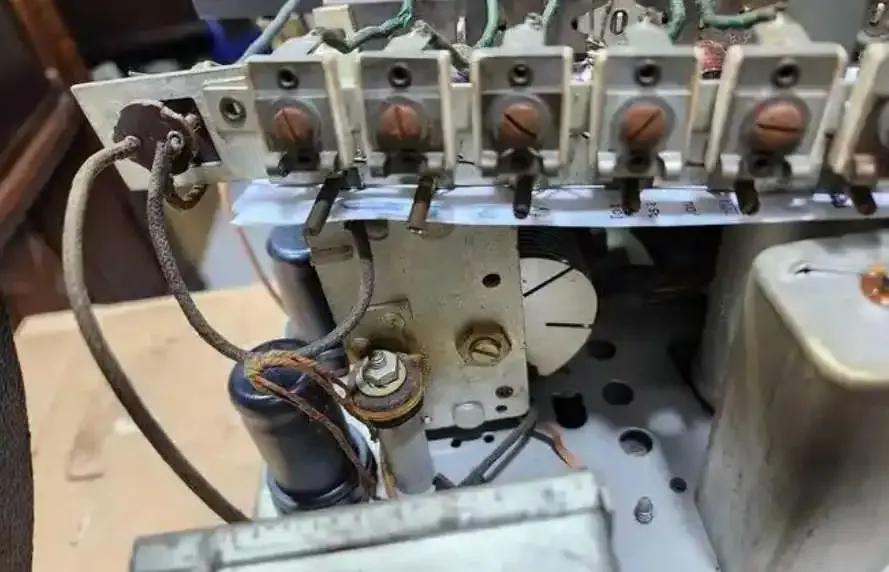

第二次世界大战期间，军事电子设备对于可靠性和小型化有了更高的要求，这极大地推动了PCB技术的发展。

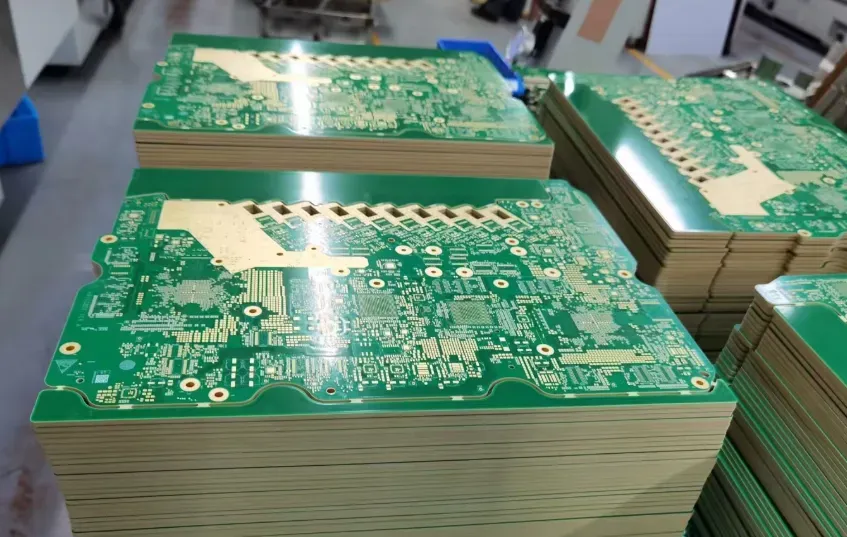

多层PCB开始崭露头角，它通过在多层绝缘基板和导电层之间进行合理的叠加和连接，使得电路的布线密度得以大幅提高，能够集成更多的电子元器件，同时减少了设备的整体体积。

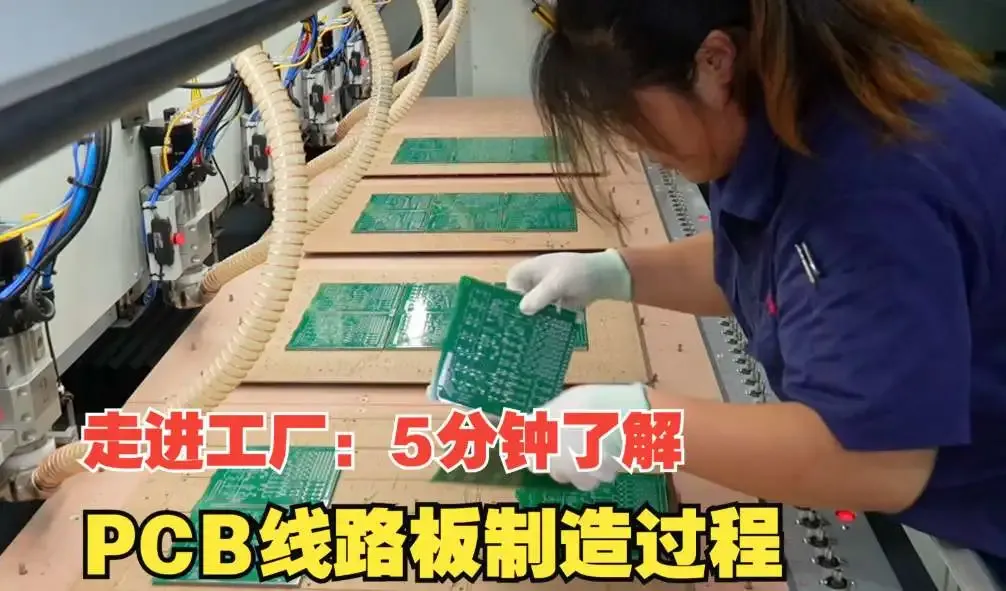

在制造工艺方面，化学镀铜、光刻等技术逐渐被引入到PCB的生产过程中。
化学镀铜能够在绝缘基板上均匀地沉积铜层，为后续的线路制作提供良好的导电基础；光刻技术则可以精确地按照设计图案对铜箔进行蚀刻，提高了线路制作的精度和分辨率，使得PCB能够承载更为复杂的电路设计，满足了诸如雷达、通信设备等军事电子系统的需求。
四、快速发展阶段（1960年代 - 1980年代）
随着晶体管、集成电路（IC）等半导体技术的飞速发展，电子设备进一步朝着小型化、高性能化迈进，这对PCB也提出了新的挑战和机遇。
在这一时期，PCB的布线密度持续提高，线宽和线间距不断缩小，从毫米级别逐渐向几十微米级别迈进。同时，表面贴装技术（SMT）开始兴起并得到广泛应用。

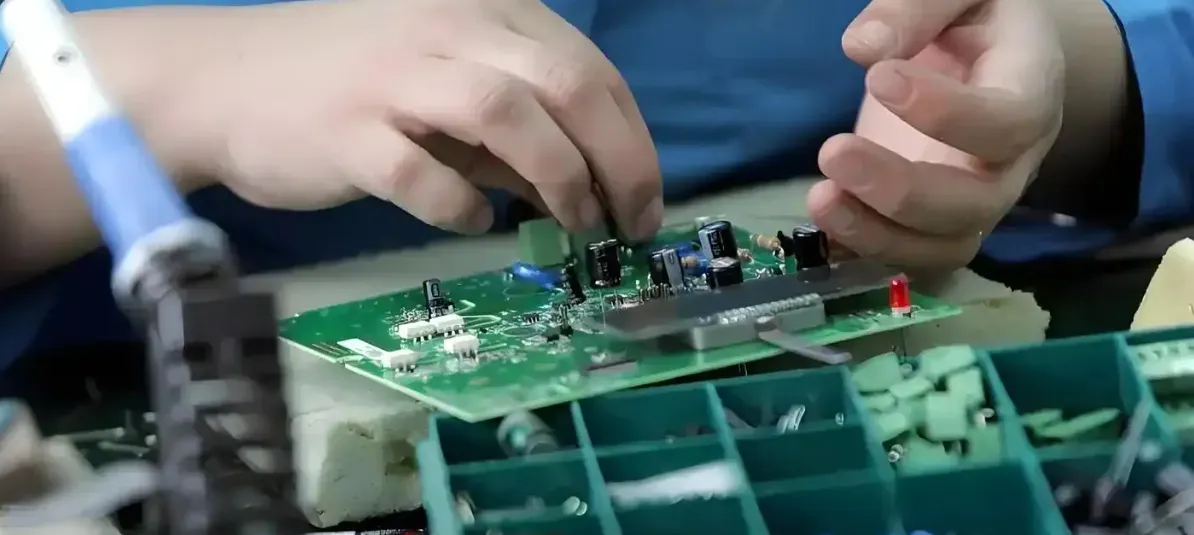

SMT使得电子元器件能够直接贴装在PCB表面，相比于传统的穿孔插装技术，大大缩小了元器件所占空间，提高了组装效率，进一步促进了电子设备的小型化，像早期的计算机、电视机等民用电子设备都受益于SMT与PCB技术的结合，实现了性能提升和体积减小的双重效果。
此外，材料科学也取得了长足进步，新型的高性能绝缘基板材料、铜箔材料等不断涌现，这些材料具备更好的电气性能、热稳定性以及机械强度，为PCB在高频、高速等复杂应用场景下的可靠运行提供了保障。
五、高速发展与精细化阶段（1980年代 - 2000年代）
个人计算机、移动通信等产业的蓬勃发展成为了这一阶段PCB技术进步的强大驱动力。随着计算机处理器主频不断提高、通信信号频率不断攀升，对PCB的信号传输性能提出了极高要求。
高速PCB应运而生，其需要重点考虑信号完整性、电磁兼容性等关键问题。为了减少信号传输延迟、降低电磁干扰，采用了诸如低介电常数的基板材料、差分信号传输等先进技术手段。
同时，PCB的制造工艺向着精细化方向发展，激光钻孔、盲孔和埋孔等技术被广泛应用，这些技术能够实现更灵活、更精准的层间互连，进一步提高了布线密度，满足了多层、高密度、高速信号传输的需求。
在这一阶段，PCB行业的标准化也不断完善，各种国际、国内标准陆续出台，规范了PCB的设计、生产、检测等各个环节，保障了产品的质量和不同厂家产品之间的兼容性，推动了全球PCB产业的健康发展。
六、现代创新与智能化阶段（2000年代至今）
21世纪，物联网、人工智能、5G等新兴技术快速崛起，对PCB又带来了全新的变革需求。
PCB开始朝着更高密度、更轻薄、更柔性以及具备智能化功能等方向发展。高密度互连（HDI）PCB技术不断升级，其线宽和线间距可以达到十几微米甚至几微米级别，能够在极小的空间内实现极为复杂的电路连接，广泛应用于智能手机、平板电脑等便携式智能设备中。

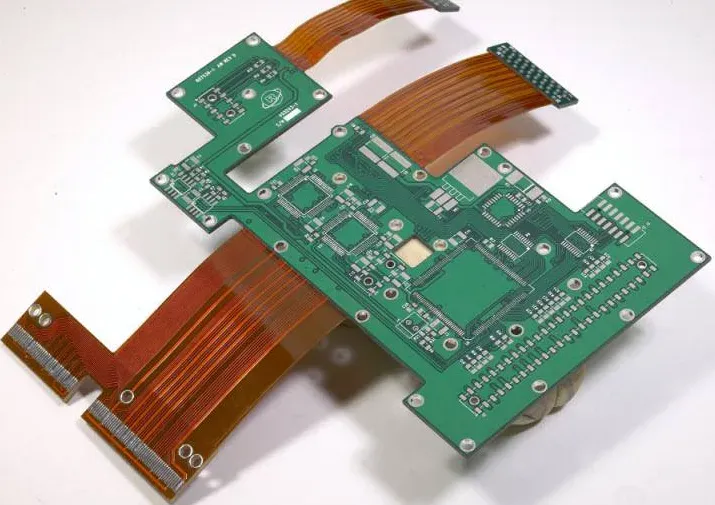

柔性PCB也得到了极大的发展，它可以弯曲、折叠，适应各种不规则的安装空间，在可穿戴设备、折叠屏手机等产品中发挥着关键作用。同时，一些PCB开始集成传感器等智能元件，具备了一定的感知、反馈功能，使得电子设备能够更好地适应环境变化以及实现智能化交互。
而且，在环保要求日益严格的背景下，PCB行业也在积极探索绿色制造工艺，减少生产过程中的污染排放，研发可回收、环保型的材料，以实现可持续发展。
