离散 Hopfield 网络-3
DHNN 例子

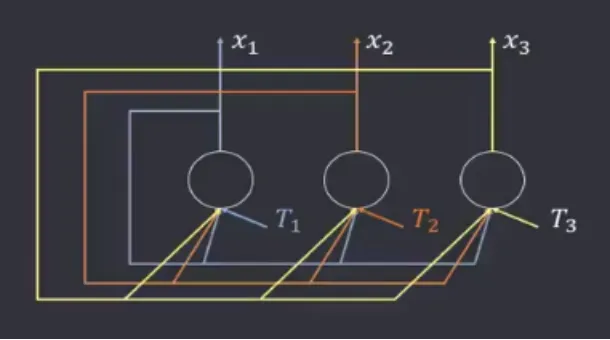

假设有一个三节点 DHNN，它的网络 top 结构如下图所示
对每一个节点来说都有输出，都有一个阈值，那么这三个输出都返回一个节点，对应的阈值，T1=0.1、T2=0、T3=0

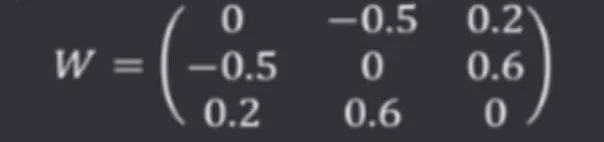

权重矩阵如下：

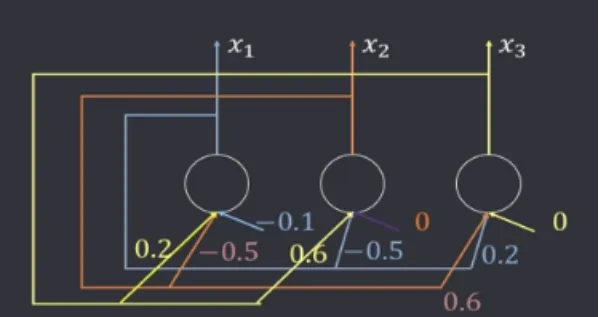

可以看到其中一个对角线都是0，如果像这样权重矩阵是对称的，那么它一定会到某种状态的，对角线为0也就说明 x1返回它本身的权重了，否则就没有返回；w12 等于0.15，也就是说第一个神经元返回到第二个神经元的输入权值；第三个值是0.2，就表明第一个的神经元输出返回到第三个神经元的权值是0.2；接下来是-0.5就表明第二个神经元输出返回到第一个神经元中的权值是0.5；下一个是0，就表明，第二个神经元，它的输出返回到它本身的神经元的权值是0；那么0.6就表示，第二个神经元的输出返回到第三个神经元输入的权值是0.6；以此类推，为了方便，把这些值填到初始化的图里边去。
这样看的比较清楚，对于第一个神经元来讲，它的阈值是-0.1，输出反馈回来的时候，它本身就是0，就省去。

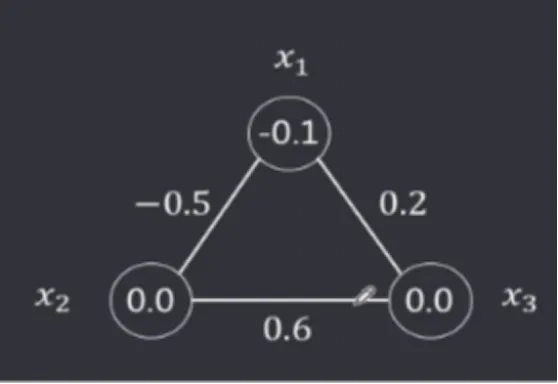

还可以简化一下，做成以下的图

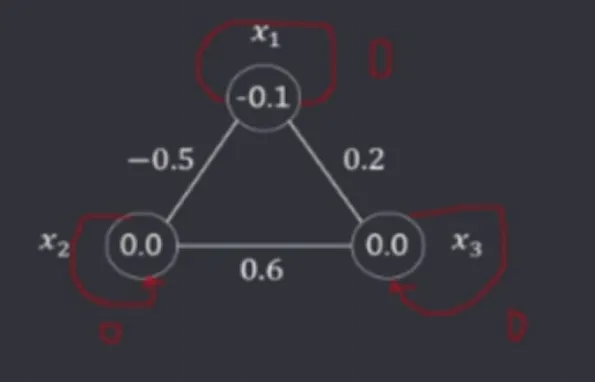

首先是三个值，把它的阈值都写到圈里边，一个是-0.1，两个是0，它的边有一个对应的值是-0.5，就表示 x1 返回到 x2 输入时候的权值是-0.5，以此类推。对角线是0就代表不会返回到它本身。
三节点的 DHNN 网络，其阈值、权重值都已经确定，即该网络能够存储的记忆值均以确定。按照异步工作模式，计算网络的演变过程。网络生成之后，它的作用是联想记忆，我们要看的就是它到底记忆了什么东西，或者说输入一些片段时候，它怎么通过动态的演变过程收敛一些状态，也就是怎么通过一些片段信息得到联想的结论。
接下来补充一些信息
各节点取值为0或1，因为它是离散的，则其输入模式共有8种。初态以 X =(000）T为例：
异步工作模式（有两种工作模式，一种是异步工作一种是同步工作），其更新顺序可以指定，也可以随机，本例中使用顺序为：1->2->3
首先更新第一个节点，然后更新第二个节点，更新第三个节点。

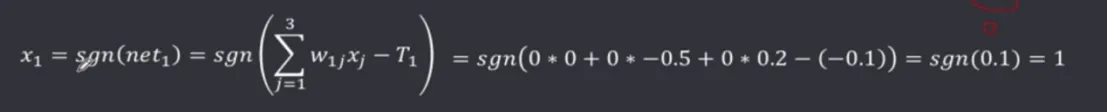

初始状态（0 0 0）r 更新 x1，就用以下这个函数：
X1 更新完之后，0变成1，就出现（1 0 0）r，更新 x2：
X2 更新完之后，不变，就出现（1 0 0）r，更新 x3：
这时候分量发生变化，原来分量是0，现在变成1，所以接下来就是
（1 0 1）r，更新 X1：
现在继续更新X2，如果没有变化就说明已经完成：
（1 0 1）r，更新 X2：
原来X2的分量是0，现在发生了变化变成1，状态并没有稳定，所以要继续更新X3
（1 1 1）r，更新 X3：

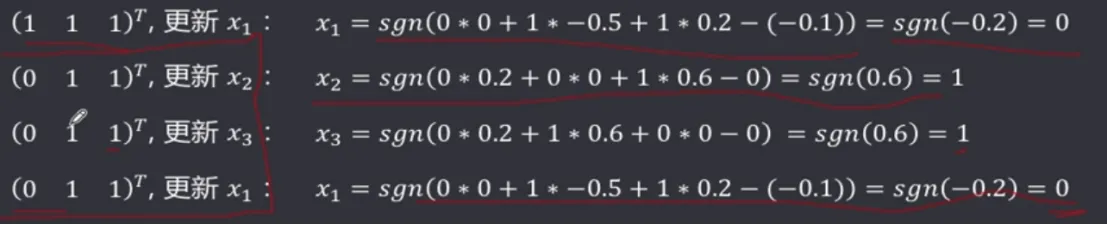

它的状态没有改变，现在继续更新 X1，状态没有稳定就继续更新下去，得到的结果就是
圈住的部分，因为这三次分量都没有改变，所以已经趋于一个稳定的状态了
更新的路径图如下：
