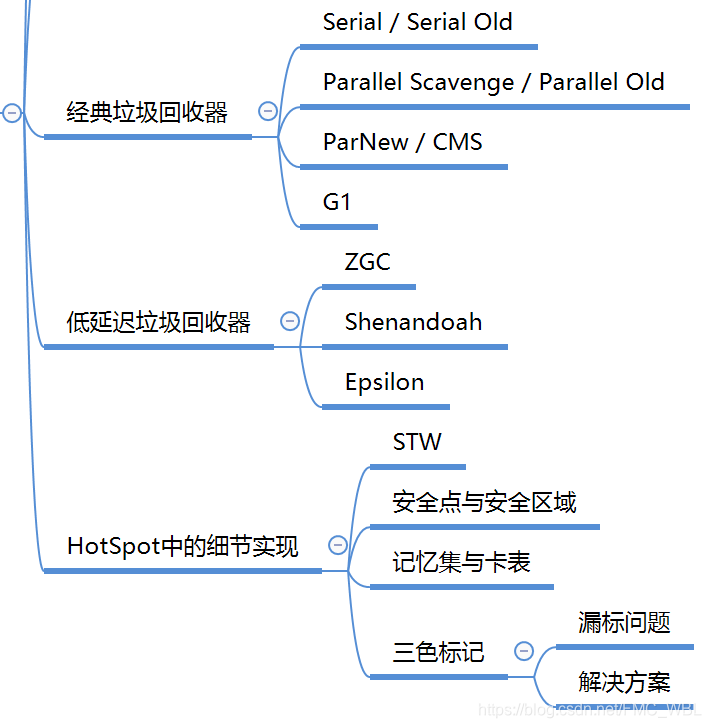

本文思维导图：



编辑

Stop The World（STW）

单线程进行垃圾回收时，必须暂停所有的工作线程，直到它回收结束。这个暂停称之为“Stop The World”,但是这种 STW 带来了恶劣的用户体验,例如:应用每运行一个小时就需要暂停响应 5 分。这个也是早期 JVM 和 java 被 C/C++语言诟病性能差的一个重要原因。所以 JVM 开发团队一直努力消除或降低 STW的时间。下面垃圾回收器在

编辑

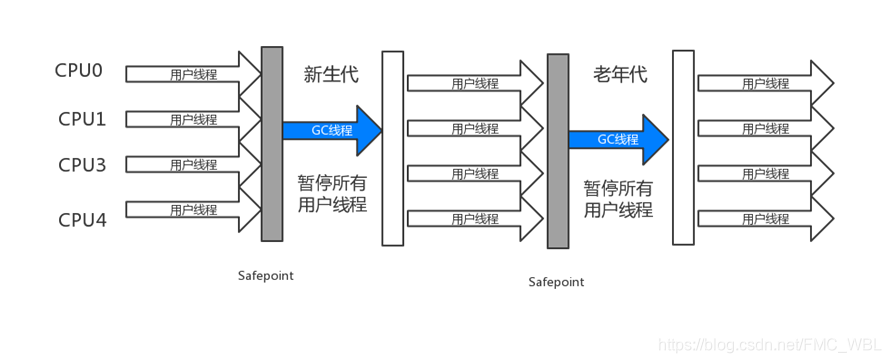

Serial / Serial Old（串行）

JVM 刚诞生就只有这种，最古老的，单线程，独占式，成熟，适合单 CPU，一般用在客户端模式下（因为客户端不会频繁创建对象）。 这种垃圾回收器只适合几十兆到一两百兆的堆空间进行垃圾回收（可以控制停顿时间在100ms 左右），但是对于超过这个大小的内存回收速度很慢，所 以对于现在来说这个垃圾回收器已经是一个鸡肋。参数设置：-XX:+UseSerialGC 新生代和老年代都用串行收集器。

新生代的Serial使用复制算法，老年代使用标记整理算法

编辑

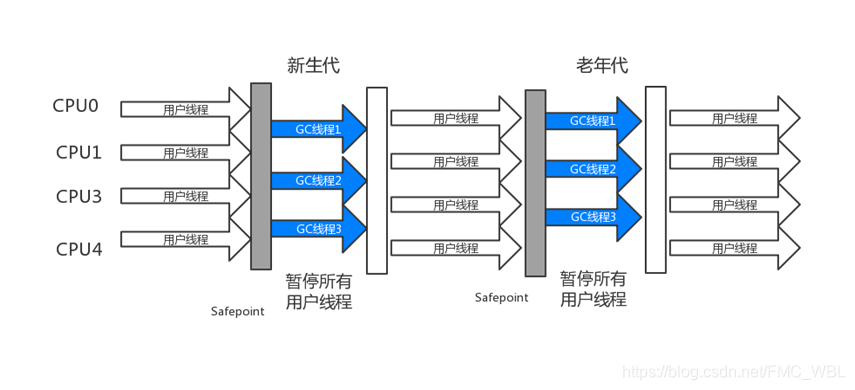

Parallel Scavenge / Parallel Old（并行）

Parallel Scavenge 另一个多线程版本的垃圾回收器。它与 ParNew 的主要区别是：

Parallel Scavenge：追求 CPU 吞吐量，能够在较短时间内完成指定任务，适合没有交互的后台计算。弱交互强计算。

ParNew：追求降低用户停顿时间，适合交互式应用。强交互弱计算。

编辑

Parallel Old是Parallel Scavenge 的老年代版本，同样追求CPU吞吐量。

所谓吞吐量就是 CPU 用于运行用户代码的时间与 CPU 总消耗时间的比值，即吞吐量=运行用户代码时间/（运行用户代码时间+垃圾收集时间），虚拟机总共运行了 100 分钟，其中垃圾收集花掉 1 分钟，那吞吐量就是 99%。该垃圾回收器适合回收堆空间上百兆~几个G。

参数设置：

JDK1.8  默认就是以下组合：-XX:+UseParallelGC 新生代使用 Parallel Scavenge ，老年代使用 Parallel Old

收集器提供了两个参数用于精确控制吞吐量，分别控制的停顿时间的-XX:MaxGCPauseMillis 参数以及直接设置吞吐量大小的-XX:GCTimeRatio 参数。https://docs.oracle.com/javase/8/docs/technotes/tools/unix/java.html

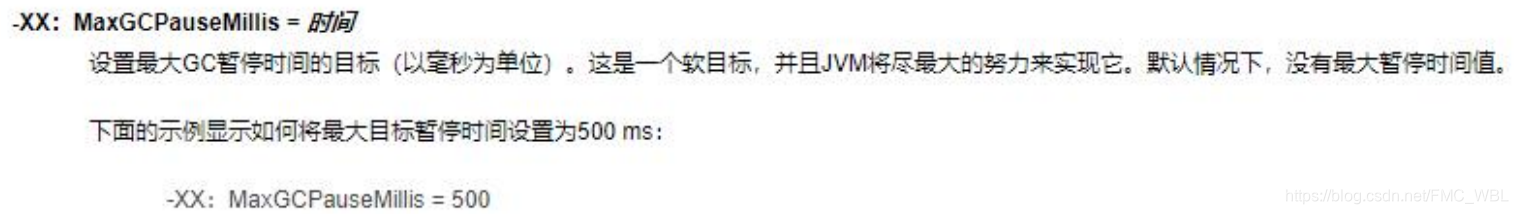

-XX:MaxGCPauseMillis

不过大家不要异想天开地认为如果把这个参数的值设置得更小一点就能使得系统的垃圾收集速度变得更快，垃圾收集停顿时间缩短是以牺牲吞吐量和新生代空间为代价换取的:系统把新生代调得小一些，收集 300MB 新生代肯定比收集 500MB 快，但这也直接导致垃圾收集发生得更频繁，原来 10 秒收集一次、每次停顿 100 毫秒，现在变成 5 秒收集一次、 每次停顿 70 毫秒。停顿时间的确在下降，但吞吐量也降下来了。

编辑

-XX:GCTimeRatio

-XX:GCTimeRatio 参数的值则应当是一个大于 0 小于 100 的整数，也就是垃圾收集时间占总时间的比率，相当于吞吐量的倒数。例如：把此参数设置为 19, 那允许的最大垃圾收集时占用总时间的 5% (即 1/(1+19))，  默认值为 99，即允许最大 1% (即 1/(1+99))的垃圾收集时间，由于与吞吐量关系密切，ParallelScavenge 是“吞吐量优先垃圾回收器”。

-XX:+UseAdaptiveSizePolicy

-XX:+UseAdaptiveSizePolicy （默认开启）。这是一个开关参数， 当这个参数被激活之后，就不需要人工指定新生代的大小(-Xmn)、Eden 与 Survivor 区的比例(-XX:SurvivorRatio)、 晋升老年代对象大小(-XX:PretenureSizeThreshold)等细节参数了，虚拟机会根据当前系统的运行情况收集性能监控信息，动态调整这些参数以提供最合适的停顿时间或者最大的吞吐量。

编辑

ParNew / CMS

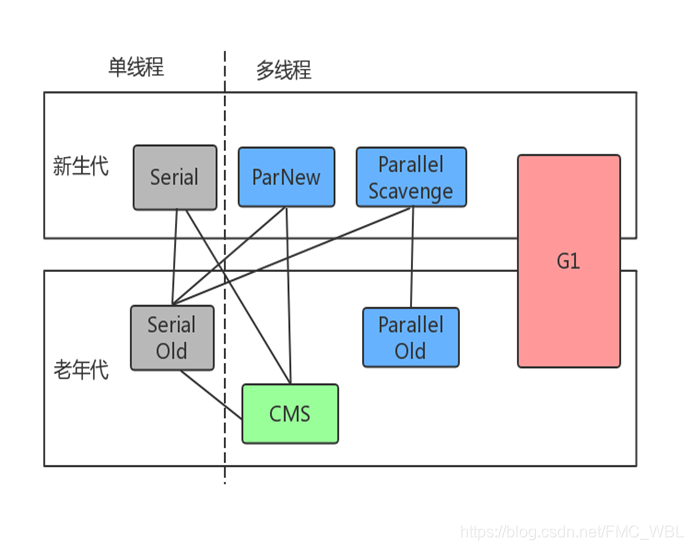

ParNew多线程垃圾回收器，与 CMS 进行配合，对于 CMS(CMS 只回收老年代)，新生代垃圾回收器只有 Serial 与 ParNew 可以选。和 Serial 基本没区别，唯一的区别：多线程，多 CPU 的，停顿时间比 Serial 少。（在 JDK9 以后，把 ParNew 合并到了 CMS 了）大致了解下搭配关系即可，后续版本已经接近淘汰。

可以说ParNew 是 Serial 的多线程版本。由多条 GC 线程并行地进行垃圾清理。清理过程依然要停止用户线程。

ParNew 追求“低停顿时间”，与 Serial 唯一区别就是使用了多线程进行垃圾收集，在多 CPU 环境下性能比 Serial 会有一定程度的提升；但线程切换需要额外的开销，因此在单 CPU 环境中表现不如 Serial。

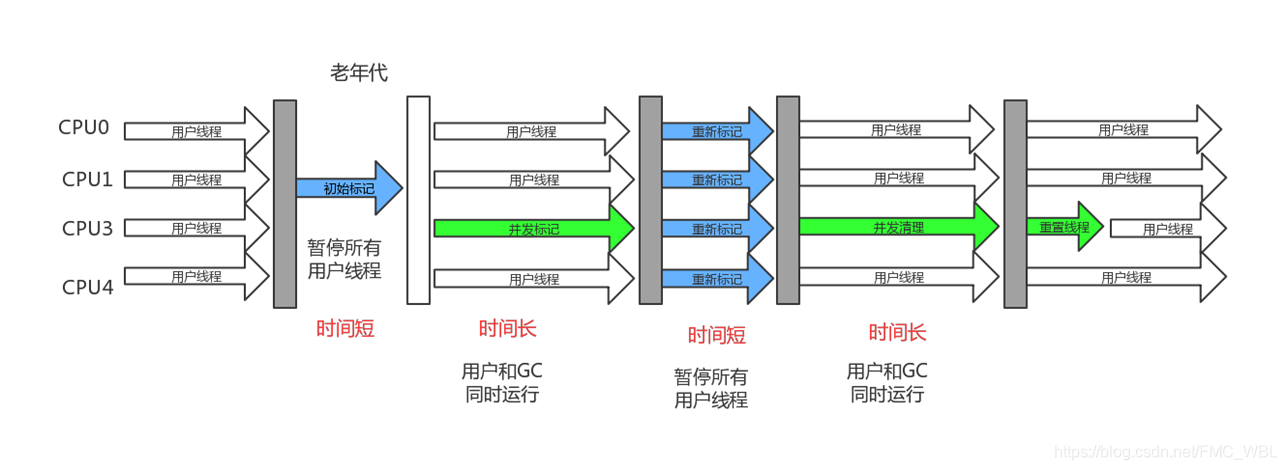

CMS(Concurrent Mark Sweep)

CMS收集器是一种以获取最短回收停顿时间为目标的收集器。目前很大一部分的 Java 应用集中在互联网站或者 B/S 系统的服务端上，这类应用尤其重视服务的响应速度，希望系统停顿时间最短，以给用户带来较好的体验。CMS 收集器就非常符合这类应用的需求。从名字（包含“Mark Sweep”）上就可以看出，CMS 收集器是基于“标记—清除”算法实现的，它的运作过程相对于前面几种收集器来说更复杂一些，

整个过程分为 4 个步骤，包括：

一、初始标记-短暂，仅仅只是标记一下 GC Roots 能直接关联到的对象，速度很快。

二、并发标记-和用户的应用程序同时进行，进行 GC Roots 追踪的过程，标记从 GCRoots 开始关联的所有对象开始遍历整个可达分析路径的对象。这个时间比较长，所以采用并发处理（垃圾回收器线程和用户线程同时工作）

三、重新标记-短暂，为了修正并发标记期间因用户程序继续运作而导致标记产生变动的那一部分对象的标记记录，这个阶段的停顿时间一般会比初始标记阶段稍长一些，但远比并发标记的时间短。

四、并发清除，由于整个过程中耗时最长的并发标记和并发清除过程收集器线程都可以与用户线程一起工作，所以，从总体上来说，CMS 收集器的内存回收过程是与用户线程一起并发执行的。

-XX:+UseConcMarkSweepGC ，表示新生代使用 ParNew，老年代的用 CMS。

编辑

CPU 敏感：CMS 对处理器资源敏感，毕竟采用了并发的收集、当处理核心数不足 4 个时，CMS 对用户的影响较大。

浮动垃圾：由于 CMS 并发清理阶段用户线程还在运行着，伴随程序运行自然就还会有新的垃圾不断产生，这一部分垃圾出现在标记过程之后，CMS 无法在当次收集中处理掉它们，只好留待下一次 GC 时再清理掉。这一部分垃圾就称为“浮动垃圾”。

由于浮动垃圾的存在，因此需要预留出一部分内存，意味着 CMS 收集不能像其它收集器那样等待老年代快满的时候再回收。

在 1.6 的版本中老年代空间使用率阈值(92%)如果预留的内存不够存放浮动垃圾，就会出现 Concurrent Mode Failure，这时虚拟机将临时启用 Serial Old 来替代 CMS。

会产生空间碎片：标记 - 清除算法会导致产生不连续的空间碎片总体来说，CMS 是 JVM 推出了第一款并发垃圾收集器，所以还是非常有代表性。但是最大的问题是 CMS 采用了标记清除算法，所以会有内存碎片，当碎片较多时，给大对象的分配带来很大的麻烦，为了解决这个问题，CMS 提供一个

参数：-XX:+UseCMSCompactAtFullCollection，一般是开启的，如果分配不了大对象，就进行内存碎片的整理过程。这个地方一般会使用 Serial Old ，因为 Serial Old 是一个单线程，所以如果内存空间很大、且对象较多时，CMS 发生这样情况会很卡。

因为CMS 问题比较多，所以现在没有一个版本默认是 CMS，只能手工指定。但是它毕竟是第一个并发垃圾回收器，对于了解并发垃圾回收具有一定意义，所以我们必须了解。

为什么 CMS 采用标记-清除，在实现并发的垃圾回收时，如果采用标记整理算法，那么还涉及到对象的移动（对象的移动必定涉及到引用的变化，这个需要暂停业务线程来处理栈信息，这样使得并发收集的暂停时间更长），所以使用简单的标记-清除算法才可以降低 CMS 的 STW 的时间。该垃圾回收器适合回收堆空间几个 G~ 20G 左右。

G1

Garbage First后面我们会有一章详细的讲解，这里做简单阐述。

传统的垃圾回收器一般情况下 内存占用、吞吐量、延时 只能同时满足两个。但是现在的发展，延迟这项的目标越来越重要。所以就有低延迟的垃圾回收器。

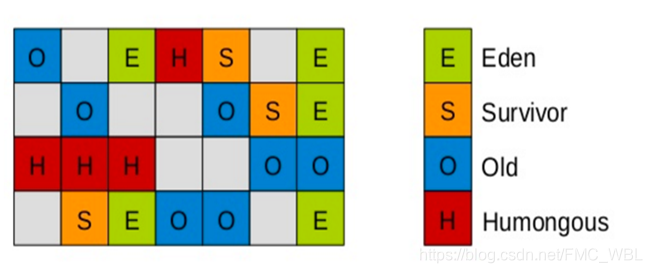

设计思想：随着 JVM 中内存的增大，STW 的时间成为 JVM 急迫解决的问题，但是如果按照传统的分代模型，总跳不出 STW 时间不可预测这点。为了实现 STW 的时间可预测，首先要有一个思想上的改变。G1 将堆内存“化整为零”，将堆内存划分成多个大小相等独立区域（Region），每一个 Region都可以根据需要，扮演新生代的 Eden 空间、Survivor 空间，或者老年代空间。回收器能够对扮演不同角色的 Region 采用不同的策略去处理，这样无论是新创建的对象还是已经存活了一段时间、熬过多次收集的旧对象都能获取很好的收集效果。

编辑

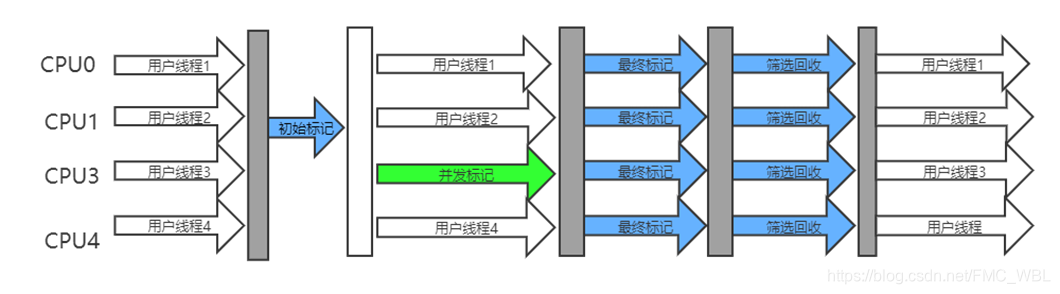

运行过程：

编辑

G1 的运作过程大致可划分为以下四个步骤:

初始标记( Initial Marking)：

仅仅只是标记一下 GC Roots 能直接关联到的对象，并且修改 TAMS 指针的值，让下一阶段用户线程并发运行时，能正确地在可用的 Region 中分配新对象。这个阶段需要停顿线程，但耗时很短，而且是借用进行 Minor GC 的时候同步完成的，所以 G1 收集器在这个阶段实际并没有额外的停顿。

TAMS 是什么？要达到 GC 与用户线程并发运行，必须要解决回收过程中新对象的分配，所以 G1 为每一个 Region 区域设计了两个名为 TAMS（Top at Mark Start）的指针，从 Region 区域划出一部分空间用于记录并发回收过程中的新对象。这样的对象认为它们是存活的，不纳入垃圾回收范围。

并发标记( Concurrent Marking)：

从 GC Root 开始对堆中对象进行可达性分析，递归扫描整个堆里的对象图，找出要回收的对象，这阶段耗时较长，但可与用户程序并发执行。当对象图扫描完成以后，并发时有引用变动的对象，这些对象会漏标（ 后续再讲三色标记的时候会细讲这个问题），漏标的对象会被一个叫做SATB(snapshot-at-the-beginning)算法来解决（这个下节课会细讲）

最终标记( Final Marking)：对用户线程做另一个短暂的暂停，用于处理并发阶段结后仍遗留下来的最后那少量的 SATB 记录(漏标对象)。

筛选回收( Live Data Counting and Evacuation)

负责更新 Region 的统计数据，对各个 Region 的回收价值和成本进行排序，根据用户所期望的停顿时间来制定回收计划，可以自由选择任意多个 Region 构成回收集，然后把决定回收的那一部分 Region 的存活对象复制到空的 Region 中，再清理掉整个旧 Region 的全部空间。这里的操作涉及存活对象的移动，是必须暂停用户线程，由多条收集器线程并行完成的。

ZGC

有类似于 G1 的 Region，但是没有分代。标志性的设计是染色指针 ColoredPointers（这个概念了解即可），染色指针有 4TB 的内存限制，但是效率极高，它是一种将少量额外的信息存储在指针上的技术。

它可以做到几乎整个收集过程全程可并发，短暂的 STW 也只与 GC Roots 大小相关而与堆空间内存大小无关，因此考科一实现任何堆空间 STW 的时间小于十毫秒的目标。

Shenandoah

第一款非 Oracle 公司开发的垃圾回收器，有类似于 G1 的 Region，但是没有分代。也用到了染色指针 ColoredPointers。效率没有 ZGC 高，大概几十毫秒的目标。

Epsilon

这个垃圾回收器不能进行垃圾回收，是一个“不干活”的垃圾回收器，由 RedHat 退出，它还要负责堆的管理与布局、对象的分配、与解释器

的协作、与编译器的协作、与监控子系统协作等职责，主要用于需要剥离垃圾收集器影响的性能测试和压力测试。

配置参数

通过 -XX:+PrintCommandLineFlags 参数，可以查看当前 Java 版本默认使用的垃圾回收器。你可以看下我的系统中 Java13 默认的收集器就是 G1。

java  -XX:+PrintCommandLineFlags  -version

-XX:G1ConcRefinementThreads=4 -XX:GCDrainStackTargetSize=64 -XX:InitialHeapSize=134217728 -XX:MaxHeapSize=2147483648 -XX:MinHeapSize=6815736 -XX:+PrintCommandLineFlags -XX:ReservedCodeCacheSize=251658240 -XX:+SegmentedCodeCache -XX:+UseCompressedClassPointers -XX:+UseCompressedOops -XX:+UseG1GC

java version "13.0.1" 2019-10-15

Java(TM) SE Runtime Environment (build 13.0.1+9)

Java HotSpot(TM) 64-Bit Server VM (build 13.0.1+9, mixed mode, sharing)

以下是一些配置参数：

-XX:+UseSerialGC 年轻代和老年代都用串行收集器

-XX:+UseParNewGC 年轻代使用 ParNew，老年代使用 Serial Old

-XX:+UseParallelGC 年轻代使用 ParallerGC，老年代使用 Serial Old

-XX:+UseParallelOldGC 新生代和老年代都使用并行收集器

-XX:+UseConcMarkSweepGC，表示年轻代使用 ParNew，老年代的用 CMS

-XX:+UseG1GC 使用 G1垃圾回收器

-XX:+UseZGC 使用 ZGC 垃圾回收器

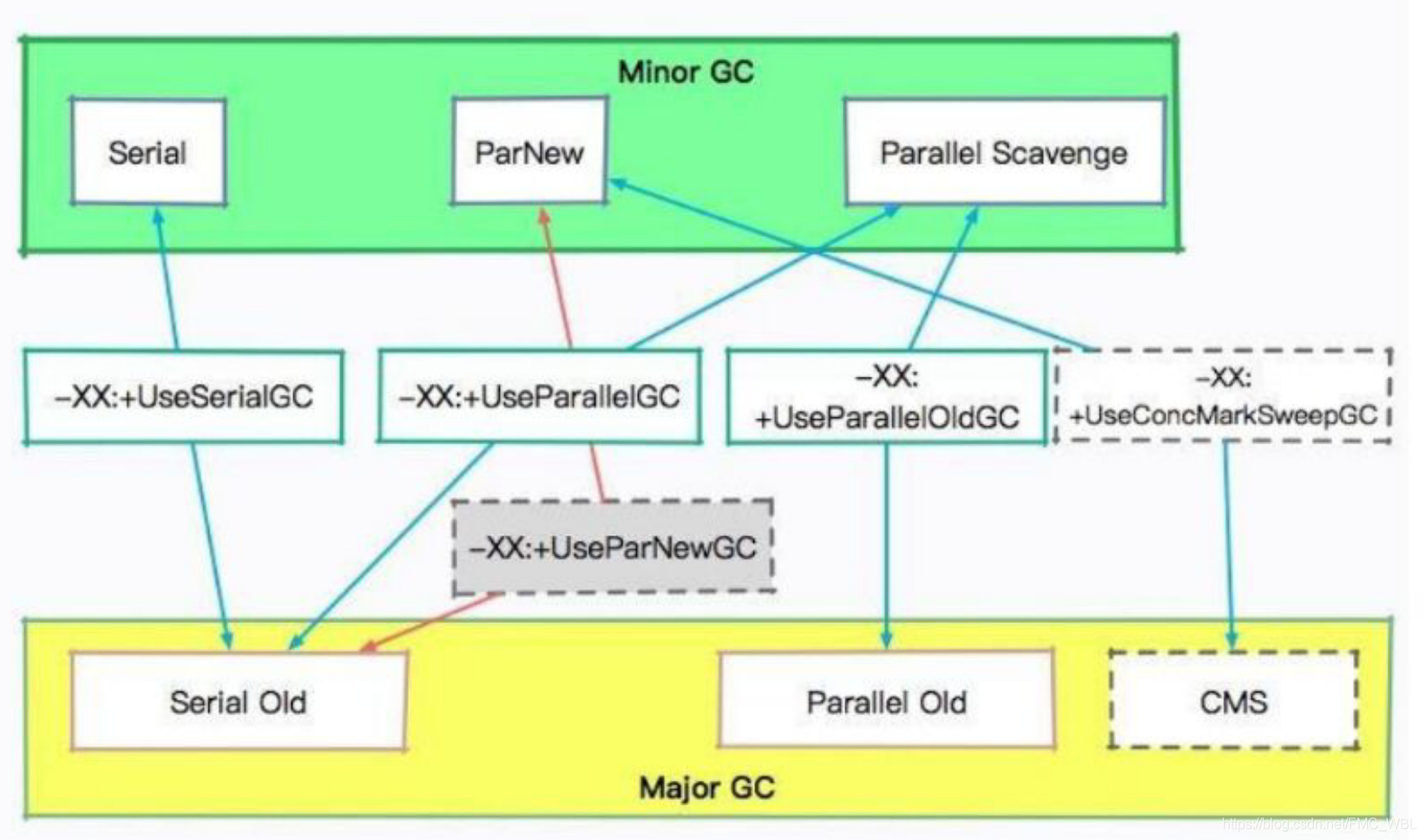

尤其注意 -XX:+UseParNewGC 这个参数，已经在 Java9 中就被抛弃了。很多程序（比如 ES）会报这个错误。

编辑

安全点与安全区域

安全点

用户线程暂停，GC 线程要开始工作，但是要确保用户线程暂停的这行字节码指令是不会导致引用关系的变化。所以 JVM 会在字节码指令中，选一些指令，作为“安全点”，比如方法调用、循环跳转、异常跳转等，一般是这些指令才会产生安全点。为什么它叫安全点，是这样的，GC 时要暂停业务线程，并不是抢占式中断（立马把业务线程中断）而是主动是中断。主动式中断是设置一个标志，这个标志是中断标志，各业务线程在运行过程中会不停的主动去轮询这个标志，一旦发现中断标志为 True,就会在自己最近的“安全点”上主动中断挂起。

安全区域

为什么需要安全区域？要是业务线程都不执行（业务线程处于 Sleep 或者是 Blocked 状态），那么程序就没办法进入安全点，对于这种情况，就必须引入安全区域。安全区域是指能够确保在某一段代码片段之中， 引用关系不会发生变化，因此，在这个区域中任意地方开始垃圾收集都是安全的。我们也可以把安全区城看作被扩展拉伸了的安全点。

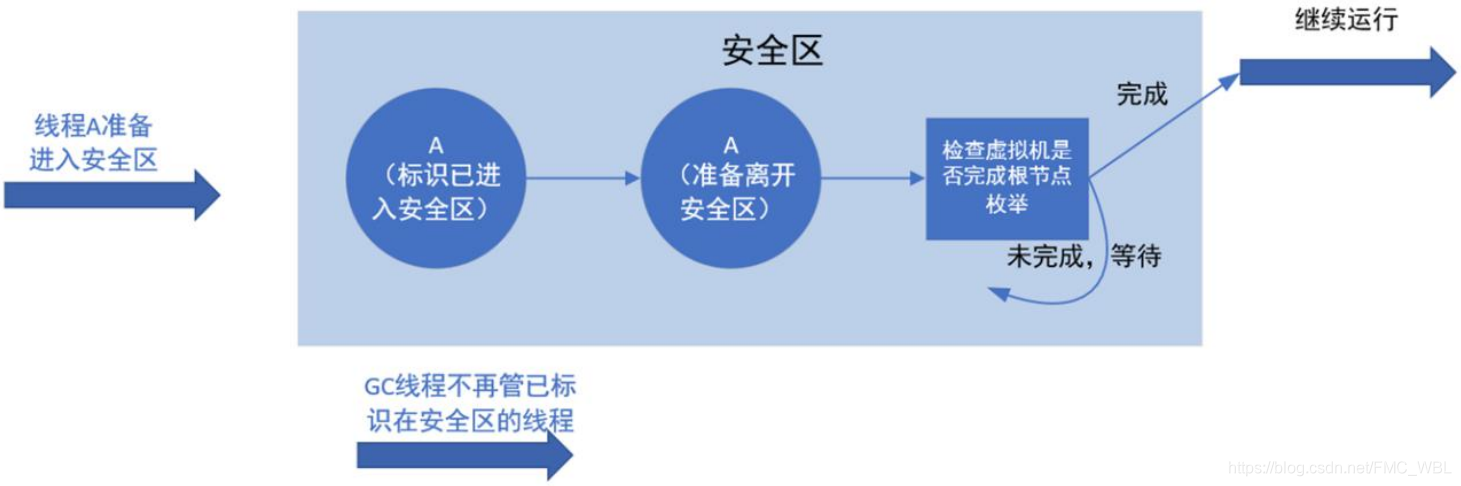

编辑当用户线程执行到安全区域里面的代码时，首先会标识自己已经进入了安全区域，这段时间里 JVM 要发起 GC 就不必去管这个线程了。

当线程要离开安全区域时，它要 JVM 是否已经完成了（根节点枚举，或者其他 GC 中需要暂停用户线程的阶段)

1、如果完成了，那线程就当作没事发生过，继续执行。

2、否则它就必须一直等待， 直到收到可以离开安全区域的信号为止

卡片标记（card marking）

你可以看到，对象的引用关系是一个巨大的网状。有的对象可能在 Eden 区，有的可能在老年代，那么这种跨代的引用是如何处理的呢？由于 Minor GC 是单独发生的，如果一个老年代的对象引用了它，如何确保能够让年轻代的对象存活呢？

对于是、否的判断，我们通常都会用 Bitmap（位图）和布隆过滤器来加快搜索的速度。如果你不知道这个概念就需要课后补补课了。

JVM 也是用了类似的方法。其实，老年代是被分成众多的卡页（card page）的（一般数量是 2 的次幂）。

卡表（Card Table）就是用于标记卡页状态的一个集合，每个卡表项对应一个卡页。

如果年轻代有对象分配，而且老年代有对象指向这个新对象， 那么这个老年代对象所对应内存的卡页，就会标识为 dirty，卡表只需要非常小的存储空间就可以保留这些状态。垃圾回收时，就可以先读这个卡表，进行快速判断。

总结

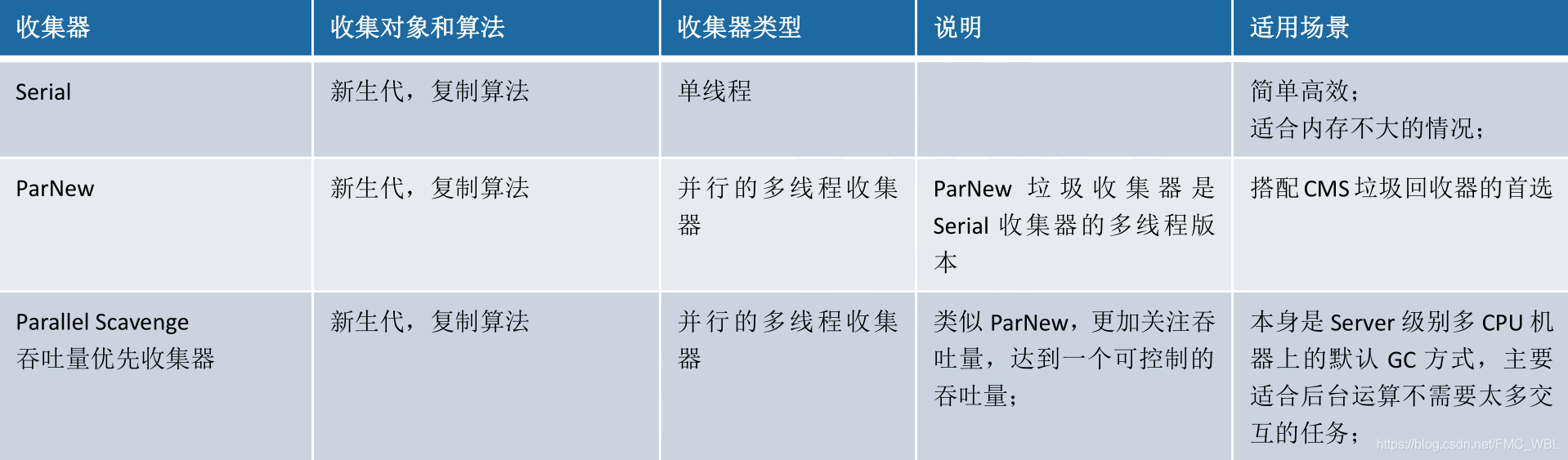

新生代：

编辑

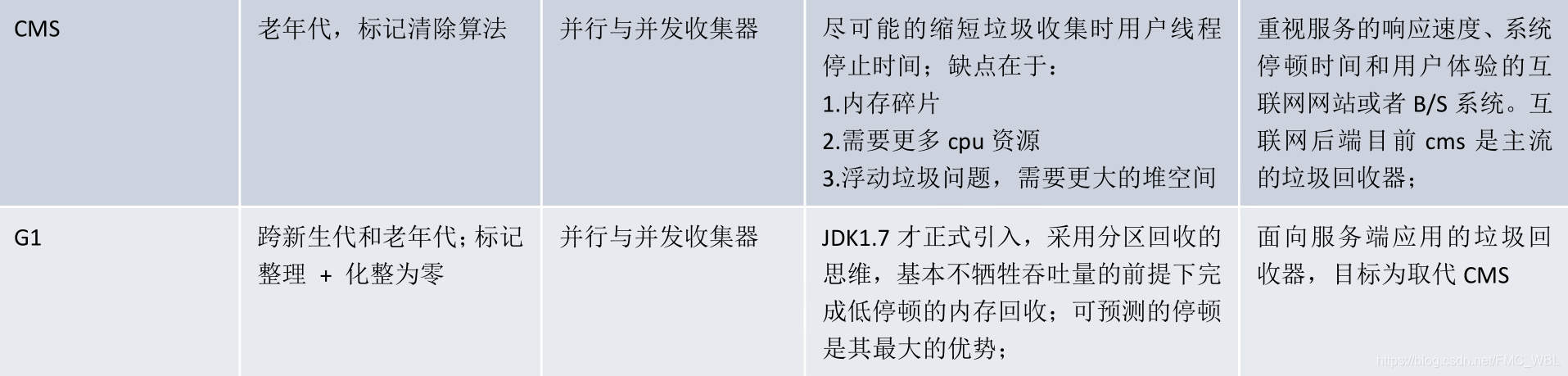

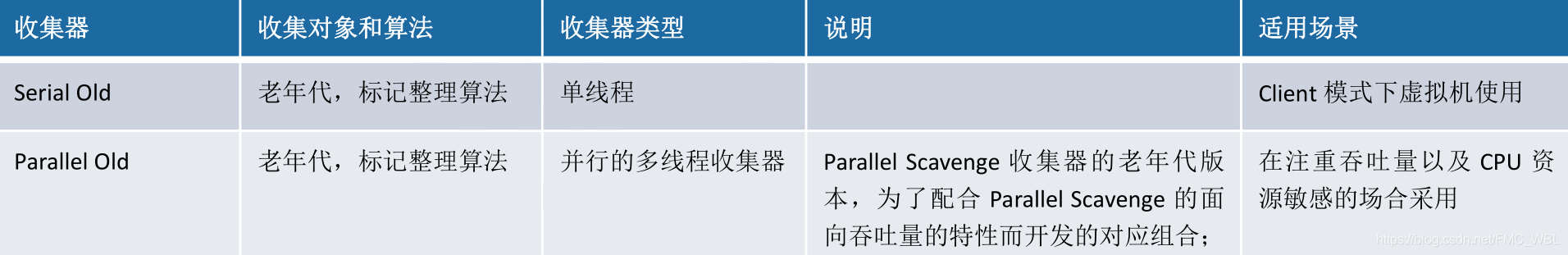

老年代：

编辑

编辑

注：相关概念

并行：垃圾收集的多线程的同时进行。

并发：垃圾收集的多线程和应用的多线程同时进行。

注：吞吐量=运行用户代码时间/(运行用户代码时间+ 垃圾收集时间)

垃圾收集时间= 垃圾回收频率 * 单次垃圾回收时间
