在之前，笔者介绍过InnoDB对于lob列的更新优化，即允许对lob类型的列数据进行部分更新。由于undo log page本身的限制（例如无法存储过长的数据），对于大列更新，旧版本被留在数据文件中，在MVCC读时，直接从中读旧版本即可。然而对于超长lob列数据，标记删除旧版本再插入完整新数据的开销太大了，尤其是对于json列，通常我们只需要修改其中极少部分的数据。 为了解决这个问题，InnoDB在8.0版本中实现了partial update的概念，将更新的范围缩小到page单位，并对lob Page辅助以索引，每个索引项可以维持一个lob page的多个版本(For MVCC)
WL#11328认为可以对部分更新操作做进一步的优化， 举个简单的例子，一个Page内可能只修改了几十个字节，却需要创建一个新的page，这依然会产生不少的开销，因此在MySQL8.0.12中，对这部分逻辑进行了进一步的优化：当更新少于某个阈值时，采用Undo来记录老的lob数据修改。在需要读数据时，将这部分修改apply到lob列中。根据官方博客中的测试，最多带来了接近三倍的TPS提升，还是相当理想的。
本文主要记录下涉及到的相关代码, 基于MySQL8.0.12。
update
计算更新的字节数
MySQL Server层实际上已经记录了Lob diff，对字段的修改产生的diff维护在Binary_diff_vector中，vector中每个元素类型为Binary_diff，代表对列上的一部分的修改。对一列的更新可能产生多个binary diff。
InnoDB据此信息，去定位到对应的lob数据，InnoDB当前hardcode了一个值LOB_SMALL_CHANGE_THRESHOLD，默认为100字节，当更新的字节数(upd_t::get_total_modified_bytes())小于这个阈值时，走新的逻辑，否则走之前的逻辑(产生一个新的lob page，并递增版本)
写undo
由于在undo中记录的是部分更新，而不是全部Lob数据，undo log的格式需要做一些改动（这意味着升级到8.0.12之后将无法降级到之前的版本）, 主要如下：
- 增加一个flag TRX_UNDO_MODIFY_BLOB, 表示Undo log支持 lob partial update。
- 新扩展一个byte，用于未来使用
- 将Binary diffz中存储的老数据（以及对应lob index entry信息）记录入undo log

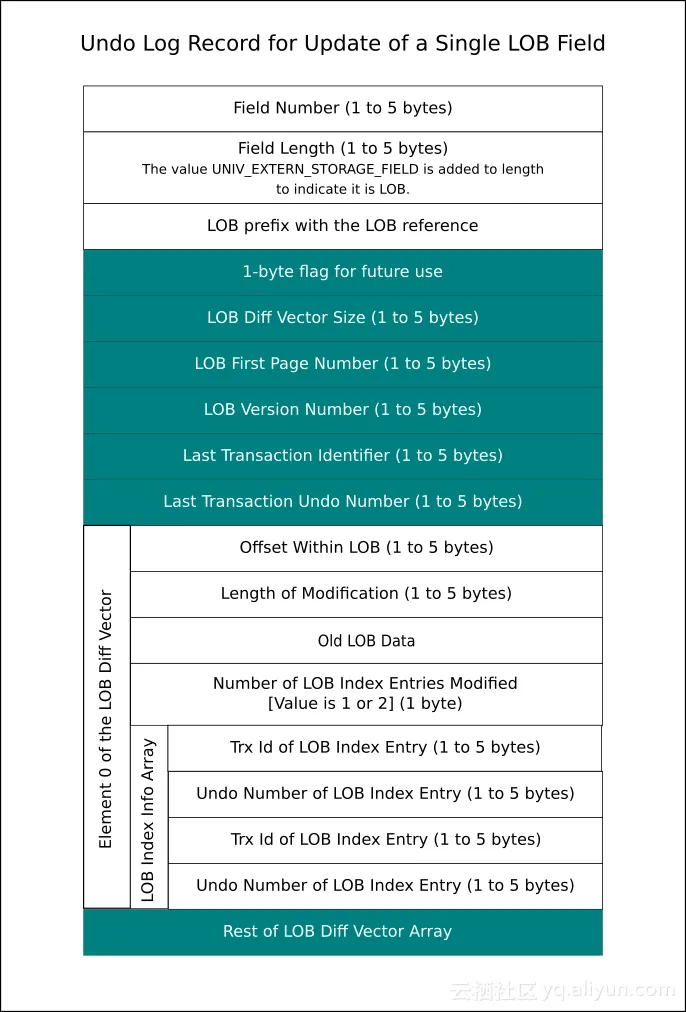

一个典型的Undo log包含(取自官方博客):
ref: trx_undo_page_report_modify
新的修改在记录update vector这里做了扩展，下图取自官方博客：
入口函数： trx_undo_report_blob_update
- 检查所有binary diff的长度是否超过100字节，如果超过了，表明不是small update，则数组长度设置为0，并返回
- 对于small update，每个binary_diff占用一项，前面提到过一个Lob更新可能包含多个binary diff, 因此每个binary diff都顺序记录到undo log中
- 而对于一个binary diff，其记录的是数据的修改，但落到数据页上可能横跨两个lob page，这就涉及到最多两个lob index entry，其事务信息同样需要记录下来(
lob::get_affected_index_entries)
更新记录
在写完undo之后，需要去更新索引记录，对于Lob列，调用函数 lob::update
- 当修改的数据长度小于100字节时，走
replace_inline(), 即直接修改对应的lob page - 否则，调用
lob::replace()， 产生新版本的lob page
相关堆栈
lob::update()
|--> replace()
|--> first_page_t::replace_inline()
|--> data_page_t::replace_inline()
Read
根据worklog的描述，新的多去LOB多版本的逻辑变成了如下 (quoted from wl#11328)：
1. Let clust_rec point to the latest clustered index record.
2. Using rollptr obtain the undo log record.
3. Construct the update vector from undo log record.
Save the update vector (in a queue) related to BLOBs for later use.
4. Using clust_rec and update vector, build older version of clustered
index record.
5. Let clust_rec point to this version of clustered index record.
6. Check if clust_rec is the version needed.
If yes, goto (7), otherwise goto (2).
7. Now fetch the BLOBs for clust_rec. Apply the update vectors matching
the LOB version from the queue.
简而言之，主要是两个步骤：
a. 从Undo log里读取binary diff信息，并产生update vector
trx_undo_prev_version_build
|-->trx_undo_update_rec_get_update
|-->trx_undo_read_blob_update
这一步会将读到的数据存到一个lob::undo_vers_t中
b. 如果获得了正确的版本，在返回数据前，将update vector 应用到获得的记录中
row_sel_store_mysql_field_func
|-->lob::undo_vers_t::apply()
|-->lob::undo_seq_t::apply()
|-->lob::undo_data_t::apply()
