这篇文章用最简明易懂的方式解释了卷积神经网络（CNN）的基本原理，并绕开了里面的数学理论。

同时，如果想对从头开始构建CNN网络之类的问题感兴趣，作者推荐去读《 Artificial Intelligence for Humans Volume 3: Deep Learning and Neural Networks》中第10章节的内容。

不多说了，开始CNN之旅——

网络结构

CNN的模型通常建立在前馈神经网络模型之上，它的结构你也应该不陌生。不同是的，“隐藏层”将被以下这些层取代：

卷积层（Convolutional Layers）

池化层（Pooling Layers）

全连接层（稠密层，Dense Layers）

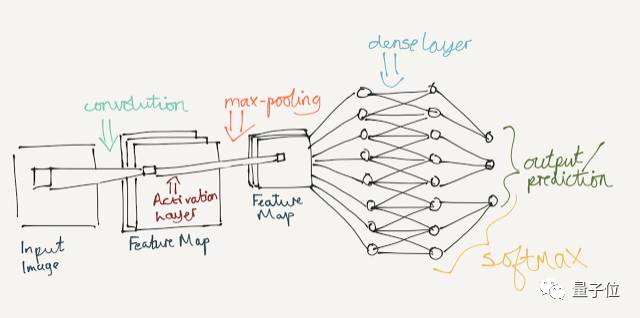

结构类似下图：

卷积

在此阶段，输入图像被一个grid扫描，并作为输入传递到网络。之后，这个网络将一层卷积层应用于输入的图像，将它分割成包含3张图像的三维立方体结构。这3三张图像个框架分别呈现原图的红色、绿色和蓝色信息。

随后，它将卷积滤波器（也称神经元）应用到图像中，和用PhotoShop中的滤镜突出某些特征相似。例如在动画片《Doc And Mharti》中，用罗伯茨交叉边缘增强滤波器处理过的效果如下图所示：

△ 原图

△ 处理后

可以想象，拥有100多个不同滤波器的神经网络筛选复杂特征的能力有多强大，这将大大助力它识别现实世界中事物。一旦神经网络已经将卷积滤波器应用到图像中，我们就能得到特征/激活图。

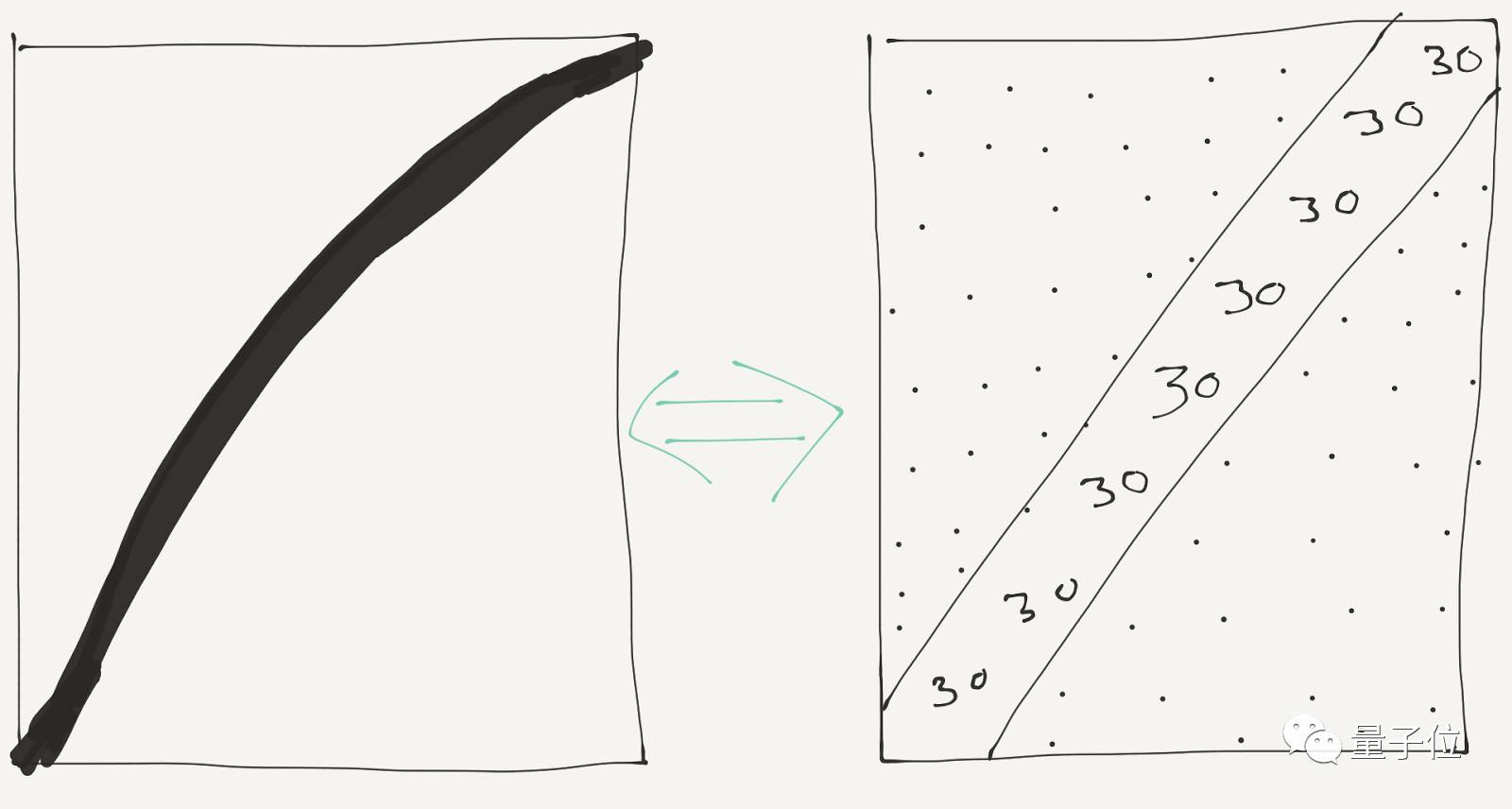

特征图谱会被指定区域内的特定神经元激活，比如我们将边缘检测滤波器添加到下面左图中，则它的激活图如右图所示：

△ 这些点代表0的行（表明这些区域可能是边缘）。在二维数组中，“30”的值表明图像区域存在边缘的可能性很高

激活层

当我们有了激活图，就能在其中让激活函数大显身手了，我们用研究人员的首选函数——ReLU激活函数（修正线性单元）举个例子。然而，一些研究人员仍然认为用Sigmoid函数或双曲切线能得到提供最佳的训练结果，但我不这么认为。

使用激活层是在系统中引入非线性，这样可以提高输入和输出的一般性。ReLU(x)函数只返回max(0、x)或简单地返回激活图中的负权值。

池化层

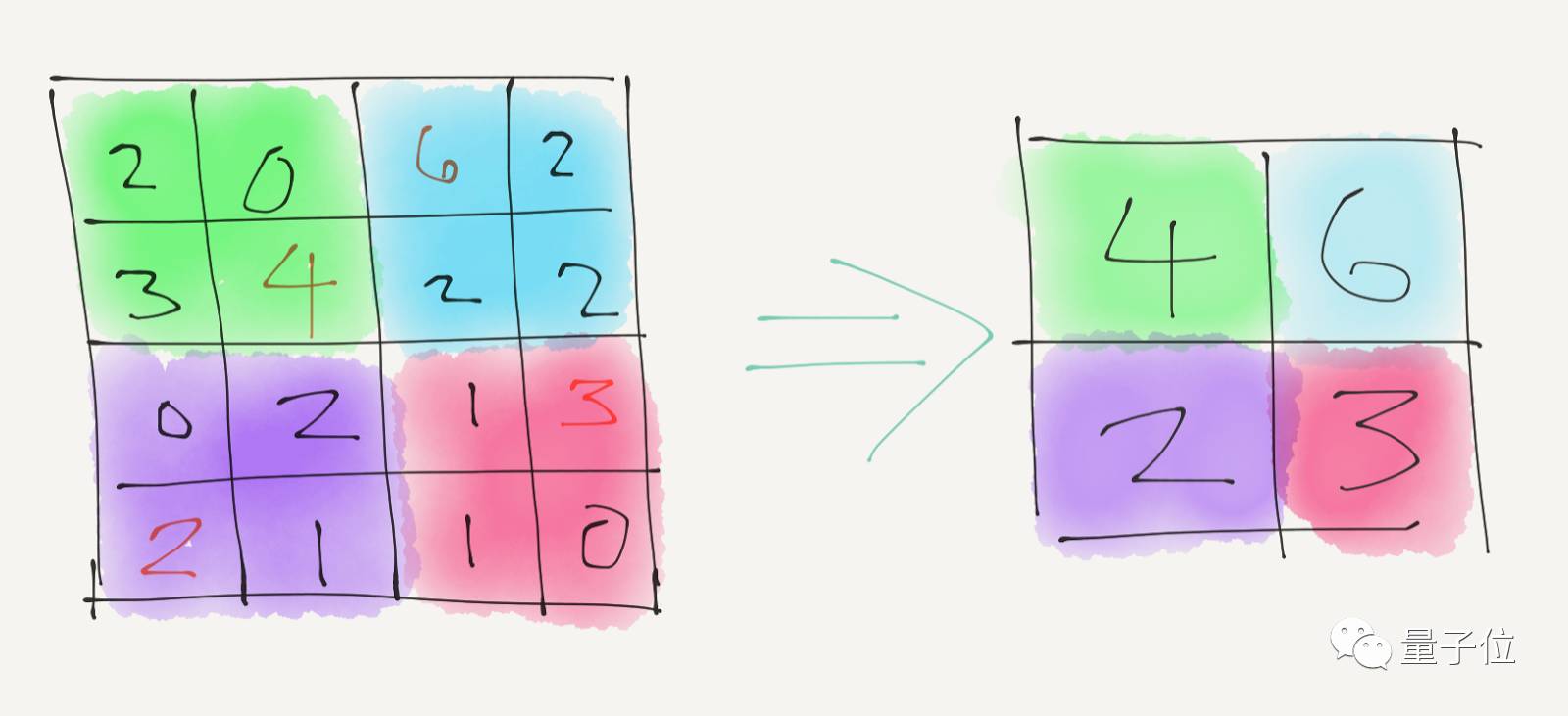

之后的最佳做法通常是在特征图中应用最大池化(或任何其他类型的池)。应用最大池化层的原理是扫描小型grid中的图像，用一个包含给定grid中最高值的单个单元替换每个grid：

这样做的重要原因之一是，一旦我们知道给定特征在一个给定的输入区域，我们可以忽略特征的确切位置将数据普遍化，减少过拟合。举个例子，即使训练精度达到99%，但拿到没见过的新数据上测试时，它的精确度也只有50%。

输出层

最大池化层后我们讲讲剩下的另一个激活图，这是传递给全连接网络的一部分信息。它包含一个全连接层，将上一层中每个神经元的输出简单映射到全连接层的一个神经元上，并将softmax函数应用到输出中，就是和我们之前提到的ReLU函数类似的激活函数。

因为我们将用神经网络将图片分类，因此这里使用了softmax函数。softmax输出返回列表的概率求和为1，每个概率代表给定图像属于特定输出类的概率。但后来涉及到图像预测和修复任务时，线性激活函数的效果就比较好了。

值得注意的是，讲到这里我们只考虑了单卷积层和单池层的简单情况，如果要实现最佳精度通常需要它们多层堆叠。经过每个完整的迭代后，通过网络反向根据计算损失更新权重。

原文地址：https://authomaton.blogspot.co.uk/2017/10/machine-learning-but-funner-02.html
