双机互联网络

集线器互联网络

交换机互联网络

路由器互联网络

双机互联网络---计算机与计算机连接

　　如果只有两台计算机进行互连，也可以使用双绞线将两台计算机的网卡连接在一起，但是必须使用交叉线方法制作的网线，才能正常连接。

双绞线的连接标准

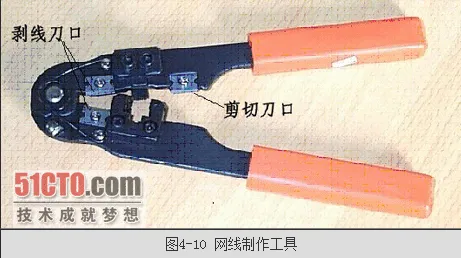

EIA/TIA对双绞线的连接制定了标准，使用数据通信更加规范而且在以后的布线实施过程非常简单。EIA/TIA将双绞线连接标准分为两类：EIA/TIA568A和EIA/TIA568B标准。EIA/TIA568A的连线标准是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕; EIA/TIA568B的标准是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。一般双绞线的使用时又分为：直连线和交叉线如图4-9所示，双绞线的制做采用专业的网钳制作工具，如图4-10 所示

双绞线的使用
同种设备互联使用交叉线，如：PC与PC、集线器与集线器、交换机与交换机、路由器与路由器；
不同种设备互联使用直连线，如：主机与集线器、集线器与交换机；

参考：  http://book.51cto.com/art/200706/49364.htm

集线器互联网络---集线器与集线器连接

交换机互联网络---交换机与交换机连接

路由器互联网络---路由器与路由器连接

　　这里，以后再更新。

路由器如何连接集线器
