基于OpenCV的图像拼接系统是一个计算机视觉应用，它能够将多张有重叠区域的照片自动拼接成一张全景图。以下是一个简单的图像拼接系统的步骤概述：

1. 准备工作

确保你已经安装了OpenCV库，并且你的开发环境可以调用这些库。

2. 图像读取

使用cv2.imread()函数读取需要拼接的图片到内存中。

import cv2
images = [cv2.imread(image_path) for image_path in images_paths]

3. 特征点检测与描述符计算

对于每张图像，使用特征检测算法（如SIFT、SURF、ORB等）来查找关键点并计算描述符。注意，从OpenCV 3.x开始，一些专利算法如SIFT和SURF不再是默认包含的，你需要额外配置xfeatures2d模块或者使用非专利算法如ORB。

orb = cv2.ORB_create()
keypoints, descriptors = orb.detectAndCompute(image, None)

4. 匹配特征点

使用BFMatcher或FLANNBasedMatcher匹配来自不同图像的关键点对。

bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)
matches = bf.match(descriptors1, descriptors2)

5. 筛选匹配点

为了得到更精确的结果，你可以根据距离或其他准则筛选出最好的匹配点。

good_matches = sorted(matches, key=lambda x: x.distance)[:num_good_matches]

6. 计算单应性矩阵

利用RANSAC算法通过一组好的匹配点来找到单应性矩阵，该矩阵用于将两张图片映射到同一坐标系下。

src_pts = np.float32([ keypoints1[m.queryIdx].pt for m in good_matches ]).reshape(-1,1,2)
dst_pts = np.float32([ keypoints2[m.trainIdx].pt for m in good_matches ]).reshape(-1,1,2)
M, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)

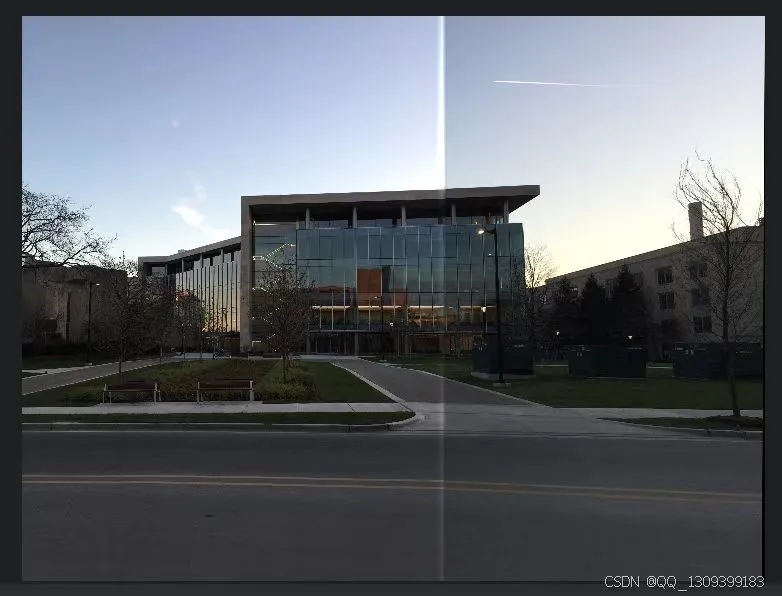

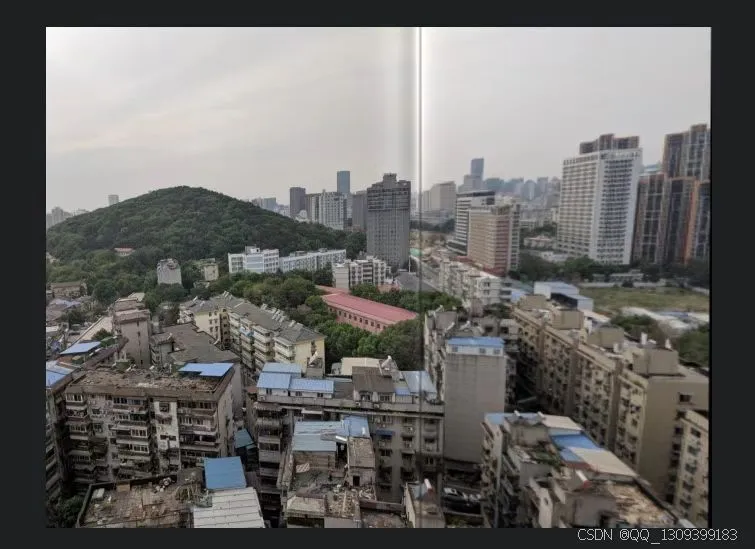

7. 拼接图像

使用cv2.warpPerspective函数根据单应性矩阵变换图像，然后使用cv2.addWeighted或者直接叠加的方式将图像拼接起来。

height, width, channels = image2.shape
result = cv2.warpPerspective(image1, M, (width + image1.shape[1], height))
result[0:image2.shape[0], 0:image2.shape[1]] = image2

8. 裁剪结果图像

拼接后的图像可能包含大量的黑色区域，通常需要裁剪掉这些区域以获得干净的全景图。

9. 显示或保存结果

最后，显示结果图像或将其保存到磁盘上。

cv2.imshow('Stitched Image', result)
cv2.imwrite('stitched_output.jpg', result)

这只是一个基础的图像拼接流程，实际的实现可能会更加复杂，包括处理更多张图像、优化匹配过程、融合图像边界等。如果你想要一个更健壮的解决方案，可以考虑使用OpenCV的Stitcher类，它提供了一个更高层次的API来进行图像拼接。在最新版本的OpenCV中，可以直接使用cv2.Stitcher.create()来创建一个拼接对象，然后使用它的stitch()方法来拼接图像。

引言

随着数字摄影和移动设备的发展，人们拍摄的照片数量呈指数增长。为了捕捉更大范围的场景，用户经常使用手机或相机的全景模式来创建宽幅图像。然而，对于专业摄影师或者特定的应用（如航拍图、虚拟现实等），手动拍摄多张照片并将其自动拼接成一个无缝的全景图是非常有价值的。基于OpenCV的图像拼接系统就是为此目的而设计的。

图像拼接原理

图像拼接的核心是找到一系列重叠图像之间的几何关系，然后根据这些关系将它们融合在一起。这个过程涉及到几个关键的技术挑战：特征点检测与匹配、单应性矩阵估计、图像变换、图像融合等。每一步都需要精确处理以确保最终结果的质量。

准备工作

在开始之前，你需要确保你的开发环境已经正确安装了Python和OpenCV库。你可以通过pip安装OpenCV：

pip install opencv-python

如果你打算使用SIFT或SURF这样的专利算法，你还需要安装opencv-contrib-python包，它包含了额外的功能模块。

pip install opencv-contrib-python

图像读取

首先，需要加载你想要拼接的所有图像。这可以通过Python的文件I/O操作实现，具体来说是使用OpenCV提供的cv2.imread()函数。确保所有图像都以相同的色彩空间（例如RGB）保存，并且大小适中，以便于处理。

特征点检测与描述符计算

特征点是图像中的独特位置，可以用来识别和匹配不同图像中的相同区域。选择合适的特征检测器至关重要。ORB是一种非专利的、高效的特征检测器，适用于实时应用。对于更高精度的需求，可以考虑使用SIFT或SURF，但要注意它们的专利问题。一旦选择了检测器，就可以对每张图像进行特征点检测，并计算相应的描述符。描述符是对特征点周围区域的一种数学表示，用于后续的匹配过程。

匹配特征点

匹配特征点的过程涉及比较不同图像的描述符，并找出最相似的对应点对。OpenCV提供了两种主要的匹配方法：暴力匹配（BFMatcher）和快速近似最近邻搜索（FLANNBasedMatcher）。前者简单直接，但可能较慢；后者利用索引结构加速搜索，适合大数据集。匹配后，通常会得到许多潜在的匹配对，其中一些可能是错误匹配。

筛选匹配点

为了提高匹配质量，我们可以采用多种策略筛选出更好的匹配点。例如，只保留那些具有最小距离比值的匹配对，或者使用RANSAC算法来排除异常值。这样可以保证我们只用高质量的匹配点来进行下一步的单应性矩阵估计。

计算单应性矩阵

单应性矩阵是一个3x3的矩阵，它可以将一个平面内的点映射到另一个平面上的对应点。在图像拼接中，它是连接两张图像的关键。通过一组匹配良好的特征点对，我们可以使用RANSAC算法来估计这个矩阵。RANSAC能够有效地处理数据中的噪声和异常值，从而提供鲁棒的单应性矩阵估计。

拼接图像

有了单应性矩阵之后，接下来就是实际的图像拼接过程。这一步包括两个子任务：首先是根据单应性矩阵将源图像变换到目标图像的坐标系下；其次是将两幅图像合并。对于第一部分，可以使用cv2.warpPerspective()函数来执行透视变换。对于第二部分，简单的叠加可能会导致边界不自然，因此可以考虑使用加权平均或其他融合技术来平滑过渡区域。

裁剪结果图像

由于图像变换的原因，拼接后的图像往往会有大量的空白区域。为了获得更加美观的结果，通常需要裁剪掉这些无用的部分。这可以通过分析图像的非零像素分布来确定合适的裁剪框。

显示或保存结果

最后，你可以使用cv2.imshow()显示拼接后的图像，或者使用cv2.imwrite()将其保存到磁盘上。如果你正在构建一个完整的应用程序，还可以考虑添加GUI界面让用户更方便地交互和查看结果。

高级话题

多图像拼接：上面的流程主要讨论了两张图像的拼接。当处理更多图像时，通常需要构建一个全局的图像排列，并逐步将每张图像添加到现有的拼接图中。
曝光补偿：不同时间或条件下拍摄的图像可能有不同的曝光设置。可以在拼接前调整各图像的亮度和对比度，以确保一致的视觉效果。
颜色校正：即使曝光一致，相邻图像的颜色也可能略有不同。颜色校正可以帮助消除这种差异，使拼接看起来更加自然。
边缘融合：对于重叠区域，简单的叠加可能导致明显的接缝线。边缘融合技术可以改善这一情况，使得过渡更加平滑。
GPU加速：如果性能成为瓶颈，可以探索使用GPU加速的方法，如CUDA或OpenCL，来提升计算效率。
全景图优化：对于生成的全景图，还可以应用各种后期处理技术，如去除畸变、增强细节等，以进一步提升图像质量。

结论

综上所述，基于OpenCV的图像拼接系统是一个复杂的计算机视觉任务，它不仅要求对图像处理的基本概念有深刻理解，还需要掌握一些高级技术和算法。通过遵循上述步骤，并不断试验和优化，你可以构建出一个高效且功能强大的图像拼接解决方案。此外，随着深度学习的发展，越来越多的研究也集中在如何利用神经网络改进图像拼接的效果。未来，我们可以期待更加智能化和自动化的图像拼接工具出现。
