🔥 内容介绍
一、饮料质量检测的重要性与挑战
- 重要性：饮料质量直接关系到消费者的健康和满意度。确保饮料的质量符合标准，对于保障公众健康、维护品牌声誉以及促进饮料行业的可持续发展至关重要。例如，饮料中的微生物超标可能导致消费者生病，而外观缺陷、成分不符等质量问题会影响消费者的购买体验，损害品牌形象。
- 挑战：传统的饮料质量检测方法往往依赖人工感官评估和实验室化学分析。人工检测效率低、主观性强，且长时间工作易导致检测人员疲劳，影响检测结果的准确性。实验室分析虽然精确，但检测周期长、成本高，难以满足大规模生产线上实时检测的需求。因此，开发一种高效、准确且能实时检测的饮料质量检测方法迫在眉睫。
二、计算机视觉技术基础
- 图像获取：计算机视觉系统首先需要获取饮料的图像。这通常通过安装在生产线上的摄像头来实现。摄像头可以从不同角度、不同光照条件下拍摄饮料的图像，为后续分析提供数据基础。例如，在瓶装饮料的检测中，摄像头可以拍摄瓶子的正面、侧面图像，获取标签、液位、瓶身外观等信息。
- 图像处理与分析：获取的图像往往需要进行预处理，以提高图像质量，便于后续分析。预处理步骤包括灰度化、滤波、降噪等。灰度化将彩色图像转换为灰度图像，减少数据量；滤波和降噪则去除图像中的噪声和干扰，使图像更加清晰。经过预处理后，利用图像分割技术将饮料目标从背景中分离出来，以便对饮料的各个部分进行单独分析。例如，通过边缘检测算法可以提取饮料瓶的轮廓，进而分析瓶身是否有裂缝、变形等缺陷。
三、饮料质量检测原理
- 外观缺陷检测：通过计算机视觉分析饮料的外观特征，如瓶身是否有划痕、破损，标签是否贴歪、污损等。利用模式识别技术，将采集到的饮料图像与预先设定的标准图像进行比对，识别出不符合标准的特征。例如，采用模板匹配算法，将标签区域的图像与标准标签模板进行匹配，判断标签的位置和完整性。
- 液位检测：对于瓶装饮料，液位是一个重要的质量指标。通过分析图像中饮料液面的位置来检测液位是否符合标准。可以利用图像处理技术，如形态学操作、阈值分割等，提取液面的轮廓，进而计算液位高度。例如，先对图像进行二值化处理，将饮料区域和空气区域分离，然后通过轮廓检测找到液面轮廓，从而确定液位高度。
- 杂质检测：检测饮料中是否存在杂质，如异物、沉淀物等。利用图像的纹理分析和特征提取技术，识别出与饮料本身特征不同的杂质。例如，通过分析图像的灰度分布、纹理特征等，将杂质与饮料区分开来。如果发现图像中存在与正常饮料区域纹理差异较大的区域，可能表示存在杂质。
四、饮料类别识别原理
- 特征提取：不同类别的饮料通常具有不同的外观特征，如包装形状、颜色、标签图案等。计算机视觉系统通过提取这些特征来识别饮料的类别。例如，对于碳酸饮料和果汁饮料，碳酸饮料的包装可能更注重时尚、动感的设计，颜色鲜艳；而果汁饮料的包装可能更强调自然、健康的元素，颜色偏柔和。通过提取这些视觉特征，如颜色直方图、形状特征描述符等，可以为类别识别提供依据。
- 分类算法：利用机器学习中的分类算法，如支持向量机（SVM）、卷积神经网络（CNN）等，对提取的特征进行分类。首先，使用大量已知类别的饮料图像数据作为训练集，训练分类模型。在训练过程中，模型学习不同类别饮料的特征模式。然后，对于待识别的饮料图像，提取其特征并输入到训练好的模型中，模型根据学习到的模式判断饮料的类别。例如，CNN 可以自动学习图像中的特征层次结构，通过多层卷积和池化操作，提取出具有代表性的特征，从而实现高精度的饮料类别识别。
五、饮料价格识别原理
- 标签信息提取：饮料的价格通常会标注在标签上。计算机视觉系统通过光学字符识别（OCR）技术提取标签上的价格信息。首先，利用图像分割技术将标签区域从饮料图像中分割出来，然后对标签图像进行预处理，增强文字的清晰度。接着，使用 OCR 算法识别标签上的文字，从中提取价格信息。例如，采用基于深度学习的 OCR 模型，如 CRNN（卷积循环神经网络），可以有效地识别各种字体、大小和排版的文字，准确提取价格数字。
- 数据库匹配：提取到价格信息后，将其与预先建立的饮料价格数据库进行匹配。数据库中存储了不同品牌、类别饮料的价格信息。通过匹配，可以验证提取的价格信息是否准确，并获取更详细的价格相关信息，如促销价格、建议零售价等。例如，如果提取到的价格与数据库中某款饮料的价格相符，则可以进一步获取该饮料的其他价格属性，如是否处于促销活动中，以及促销前后的价格对比等。
通过基于计算机视觉的饮料质量检测、类别和价格识别系统，能够实现饮料生产过程中的高效、准确检测，为饮料行业的质量控制和管理提供有力支持。

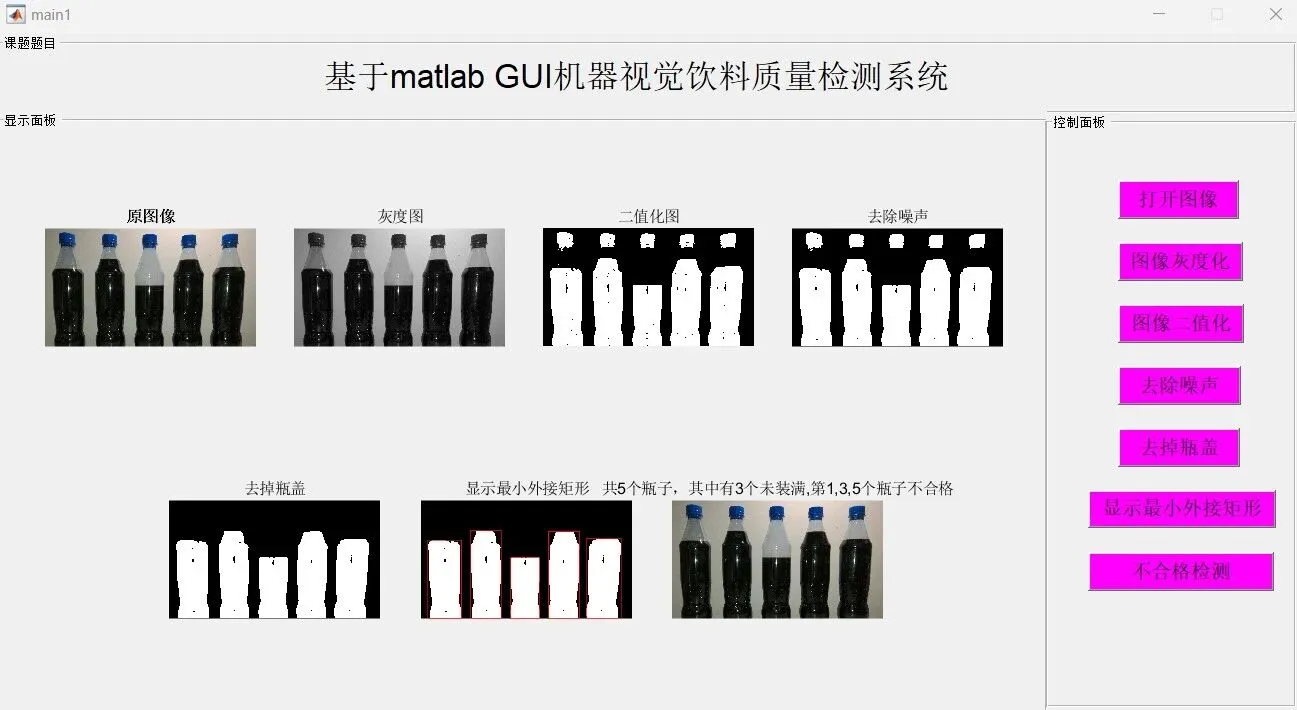

⛳️ 运行结果
📣 部分代码
function [box_blue,box_yellow,box_ora,box_green,box_red] = recgnizeShape(I_src)
% 获取图像的宽高
[Height,Width,~] = size(I_src);
% RGB空间转HSV空间
HSV = rgb2hsv(I_src);
H = 180*HSV(:,:,1);
S = 255*HSV(:,:,2);
V = 255*HSV(:,:,3);
% 确定饮料瓶的大致区域
S_all = S >= 50 & V >= 40;
S_all = imfill(S_all,'hole');
S_all = bwareaopen(S_all,1000);
% figure;imshow(S_all);title('确定饮料瓶的大致区域');
% 以上得到的饮料瓶有缺失，不利于形状提取，需要进一步把它们补全
for i = 1:Width
% 取出每一列
S_col = S_all(:,i);
index = find(S_col == 1);
% 找到每一列的最顶和最下的坐标
max_y = max(index);
min_y = min(index);
% 把最顶和最下之间的缺失补全
S_all(min_y:max_y,i) = 1;
end
% figure;imshow(S_all);title('缺失部分补全');
% 提取形状特征
Shape = regionprops(S_all,'all');
% 最小外接矩形
BoundingBox = cat(1,Shape.BoundingBox);
% 面积
Area = [Shape.Area];
% 周长
Perimeter = [Shape.Perimeter];
% 长宽比
ratio = BoundingBox(:,4)./BoundingBox(:,3);
% 根据不同饮料瓶的长宽比不同，设置相应的阈值，进行判断和区分
for i = 1:size(Shape,1)
if(ratio(i)<=2.1)
box_red = Shape(i).BoundingBox;
end
if(ratio(i)>2.1 && ratio(i)<=2.35)
box_blue = Shape(i).BoundingBox;
end
if(ratio(i)>2.35 && ratio(i)<=2.9)
box_yellow = Shape(i).BoundingBox;
end
if(ratio(i)>2.9 && ratio(i)<=3.1)
box_ora = Shape(i).BoundingBox;
end
if(ratio(i)>3.1)
box_green = Shape(i).BoundingBox;
end
end
end
🔗 参考文献
[1]潘磊庆.基于计算机视觉和声学技术融合检测鸡蛋品质的研究[D].南京农业大学,2007.
