考虑微电网灵活性的含分布式电源配电网二阶锥松弛最优潮流优化研究
摘要：随着分布式电源（DG）的广泛接入和微电网技术的快速发展，配电网的运行方式发生了深刻变革。本文聚焦于考虑微电网灵活性的含分布式电源配电网最优潮流问题，提出了一种基于二阶锥松弛的优化方法。通过建立配电网全天有功损耗最小化的最优潮流计算模型，结合辐射型配电网潮流特点构建支路潮流约束，并考虑可控单元的出力约束，将非凸非线性模型转化为包含整数变量的二阶锥规划模型。以IEEE 33节点系统为算例进行验证，结果表明该方法能有效降低配电网有功损耗，提高系统运行效率，且模型具有模块化、易拓展修改的特点，为配电网的优化运行提供了有力支持。
关键词：微电网灵活性；分布式电源；配电网；二阶锥松弛；最优潮流
一、引言
配电网的最优潮流计算是电网规划与优化运行的核心基础，其目标是在满足电网安全约束的前提下，通过优化调节可控变量，实现系统运行成本最低、网损最小或能效最优等目标。然而，随着分布式电源（如光伏、风电）的大规模接入以及微电网技术的兴起，配电网的结构和运行方式变得更加复杂。微电网包含储能、电动汽车、微型燃气轮机等灵活性资源，能够与配电网实现能量的良好互动，提高配电网调控的灵活性。但同时，分布式电源的随机出力和微电网的灵活运行也使得配电网的潮流分布更加多变，传统的最优潮流计算方法难以准确、高效地处理这种复杂情况。
二阶锥松弛（Second-Order Cone Relaxation, SOCR）作为一种有效的松弛技术，能够将非凸的交流最优潮流（Optimal Power Flow, OPF）问题转化为凸的二阶锥规划（Second-Order Cone Programming, SOCP）问题，从而利用高效的凸优化求解器进行求解，为解决含分布式电源和微电网的配电网最优潮流问题提供了一种可靠的途径。
二、配电网最优潮流模型建立
2.1 目标函数

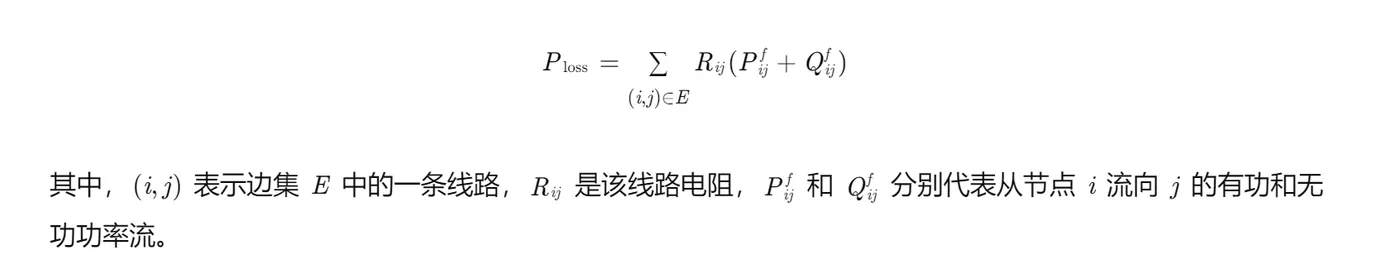

本文以配电网全天有功损耗最小化作为最优潮流计算的目标函数。假设节点集合为 N，则总网损可以用下述公式描述：
编辑
2.2 约束条件
2.2.1 支路潮流约束

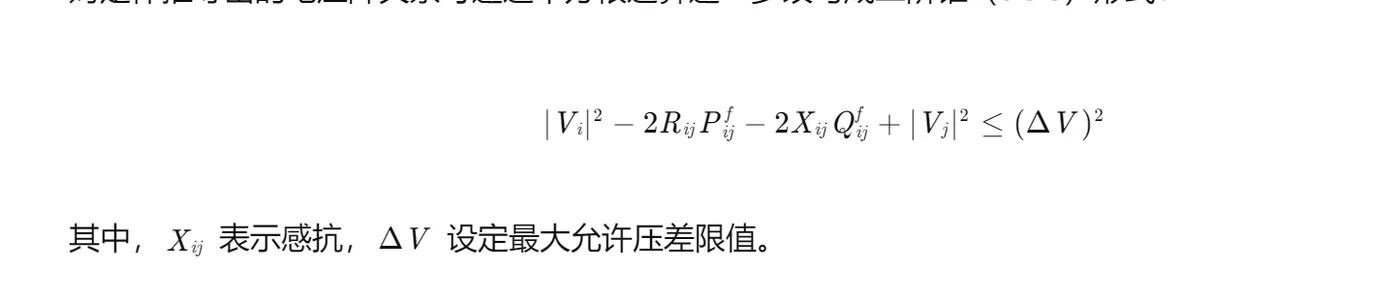

结合辐射型配电网潮流特点，采用支路潮流法（Distflow）建立支路潮流约束。对于每一条输电线路，根据欧姆定律推导出的电压降关系可通过平方根运算进一步改写成二阶锥（SOC）形式：
编辑
2.2.2 可控单元出力约束
考虑配电网中的可控单元，包括分布式电源和离散、连续无功补偿装置，建立其出力约束。

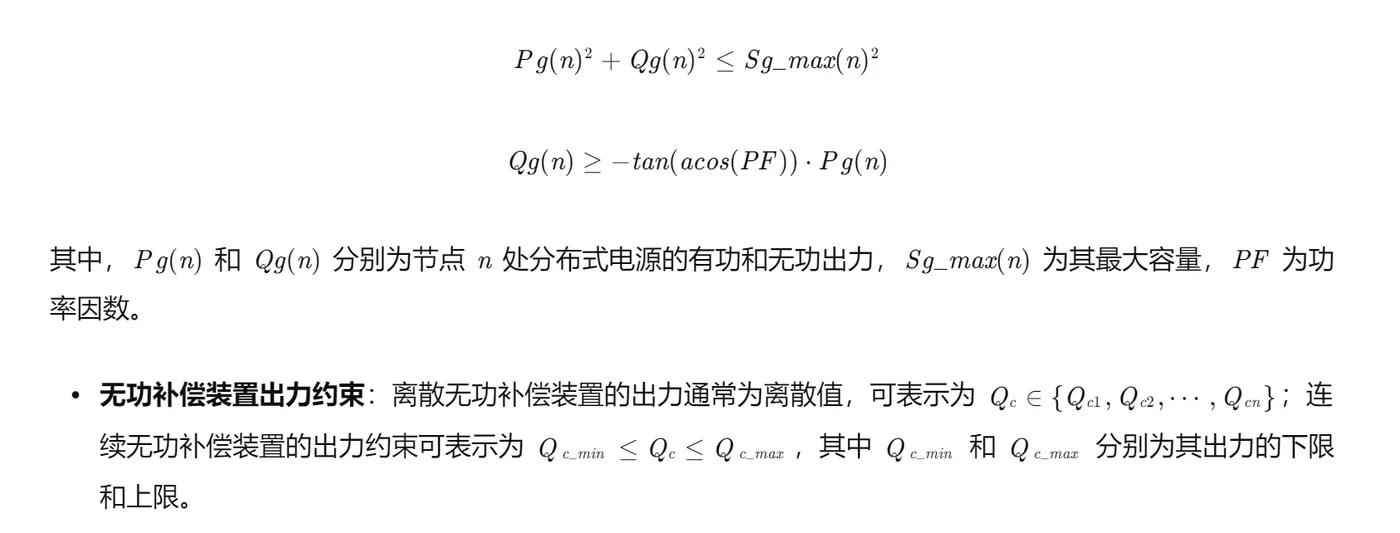

- 分布式电源出力约束：不同类型的分布式电源具有不同的出力特性。例如，光伏逆变器约束可表示为：
编辑
2.2.3 节点电压约束
为了保证配电网的安全运行，节点电压需要满足一定的约束条件，即 Vmin≤∣Vi∣≤Vmax，其中 Vmin 和 Vmax 分别为节点电压的下限和上限。
三、二阶锥松弛转化
上述建立的配电网最优潮流模型为非凸非线性模型，求解难度较大。为了能够利用高效的凸优化求解器进行求解，采用二阶锥松弛方法将该模型转化为包含整数变量的二阶锥规划模型。
3.1 变量替换
引入新的变量替换来线性化潮流方程中的非线性项。令 Ui=∣Vi∣2，Wij=∣Vi∣⋅∣Vj∣⋅cos(θi−θj)，其中 θi 和 θj 分别为节点 i 和 j 的电压相角。
3.2 二阶锥约束构建
通过变量替换，将原本的非线性约束转化为二阶锥约束。例如，对于线路潮流的表达式，利用二阶锥不等式来约束电压幅值、电流幅值以及功率之间的关系。以支路潮流约束中的电压降关系为例，经过变量替换后可转化为二阶锥约束形式，从而保证了模型的凸性。
3.3 整数变量处理
由于离散无功补偿装置的出力为离散值，在模型中引入整数变量来表示其出力状态。通过大M法（Big-M Method）将离散变量的约束条件转化为混合整数约束，从而将原问题转化为包含整数变量的二阶锥规划模型。
四、算例分析
4.1 算例设计

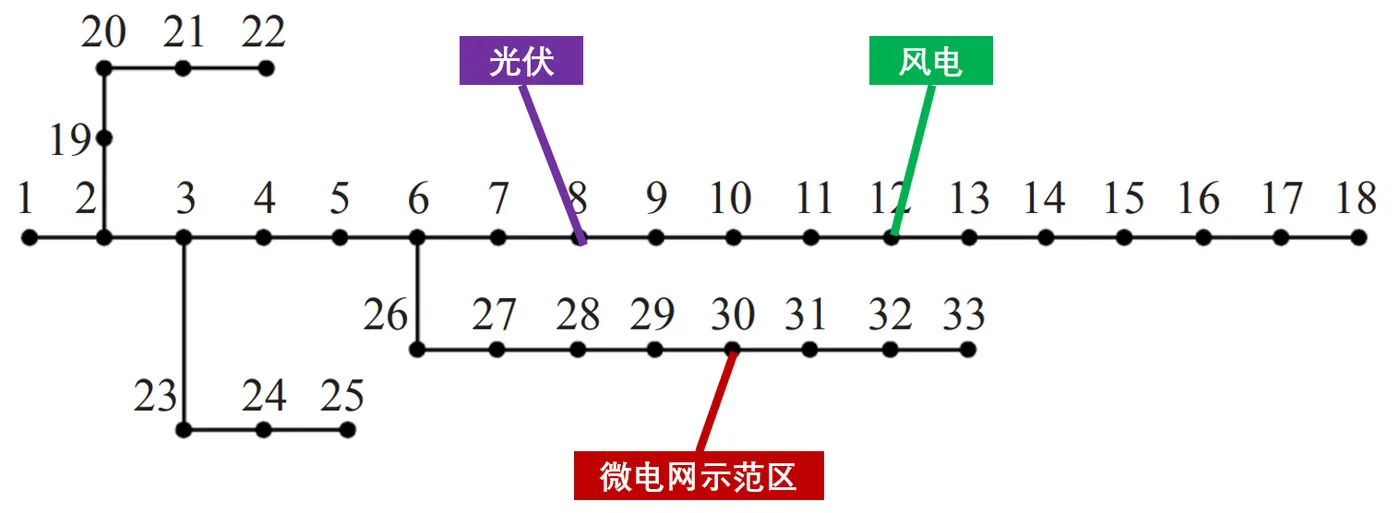

以IEEE 33节点系统为算例，对该考虑微电网灵活性的含分布式电源配电网二阶锥松弛最优潮流优化方法进行验证。在系统中接入一定比例的分布式电源，包括光伏和风电，并考虑微电网中的储能、电动汽车等灵活性资源。同时，在系统中配置离散和连续无功补偿装置。
4.2 结果分析
4.2.1 有功损耗降低效果
通过求解优化后的二阶锥规划模型，得到配电网的最优运行方案。与未进行优化的情况相比，优化后的配电网全天有功损耗显著降低。这表明所提出的方法能够有效地优化潮流分布，减少线路损耗，提高配电网的运行效率。
4.2.2 电压质量改善情况
分析优化前后各节点的电压分布情况。结果显示，优化后系统的电压分布更加扁平，电压偏差明显减小，电压质量得到了显著提高。这说明考虑微电网灵活性的最优潮流优化能够通过调整可控设备的出力，有效地改善系统的电压质量。

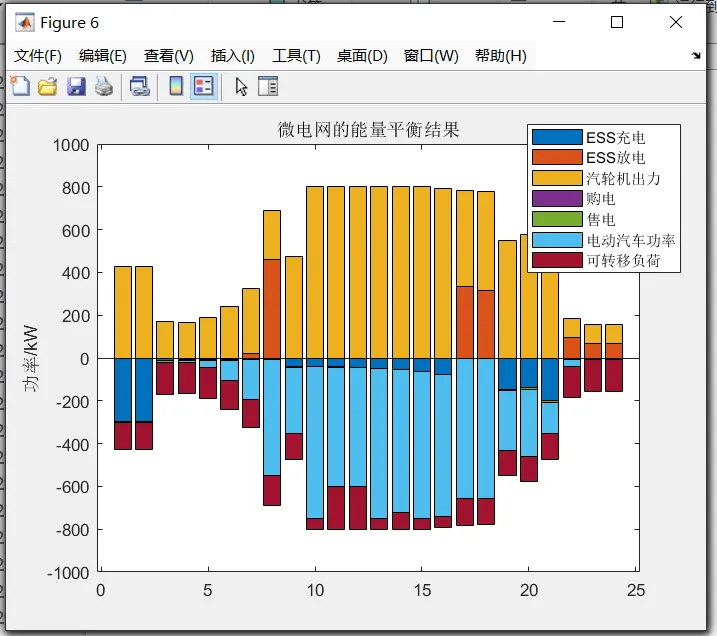

4.2.3 微电网灵活性资源利用效果
考察微电网中储能、电动汽车等灵活性资源在优化过程中的参与情况。结果表明，这些灵活性资源能够根据系统的运行需求，合理地调整其充放电状态和功率输出，实现了与配电网的良好互动，充分发挥了其提高配电网调控灵活性的作用。
五、结论与展望
5.1 结论
本文提出了一种考虑微电网灵活性的含分布式电源配电网二阶锥松弛最优潮流优化方法。通过建立配电网全天有功损耗最小化的最优潮流计算模型，结合辐射型配电网潮流特点构建支路潮流约束，并考虑可控单元的出力约束，将非凸非线性模型转化为包含整数变量的二阶锥规划模型。以IEEE 33节点系统为算例进行验证，结果表明该方法能够有效降低配电网有功损耗，提高系统电压质量，充分利用微电网的灵活性资源，为配电网的优化运行提供了有力支持。同时，所建立的模型具有模块化、易拓展修改的特点，适合新手学习与改进。
5.2 展望
未来的研究可以进一步从以下几个方面展开：
- 提高松弛紧度：研究更加紧致的松弛方法，减少松弛间隙，提高求解精度。例如，可以结合半正定规划（Semidefinite Programming, SDP）等高级松弛技术。
- 加速求解算法：开发更加高效的求解算法，降低计算复杂度，提高求解速度。例如，可以利用并行计算、分布式计算等技术。
- 处理复杂非线性约束：在实际配电网中，可能存在其他非线性约束，如变压器励磁电流约束、谐波约束等。研究如何有效地将这些约束纳入到二阶锥松弛框架中，提高其适用范围。
- 与其他技术融合：将二阶锥松弛与其他技术，如预测技术、控制技术等，相结合，构建更加智能化的配电网运行控制系统。例如，可以利用预测技术预测未来负荷和分布式电源的出力，然后利用二阶锥松弛进行优化调度。

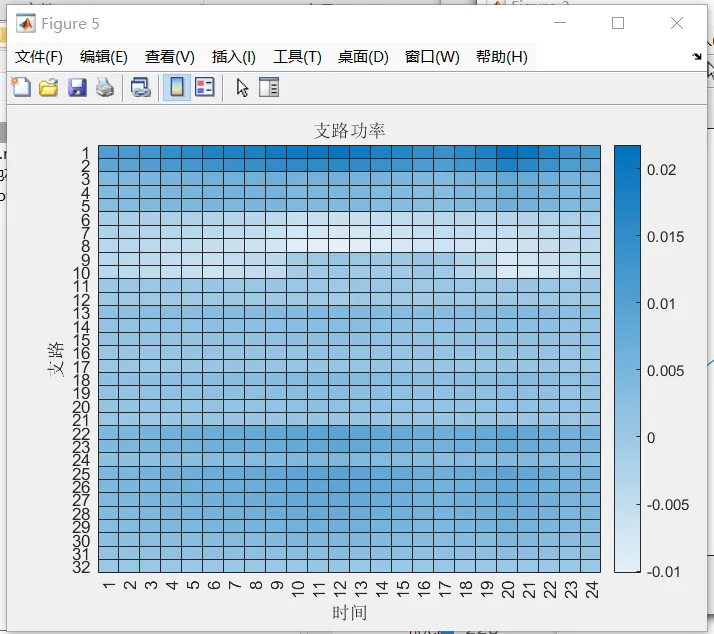

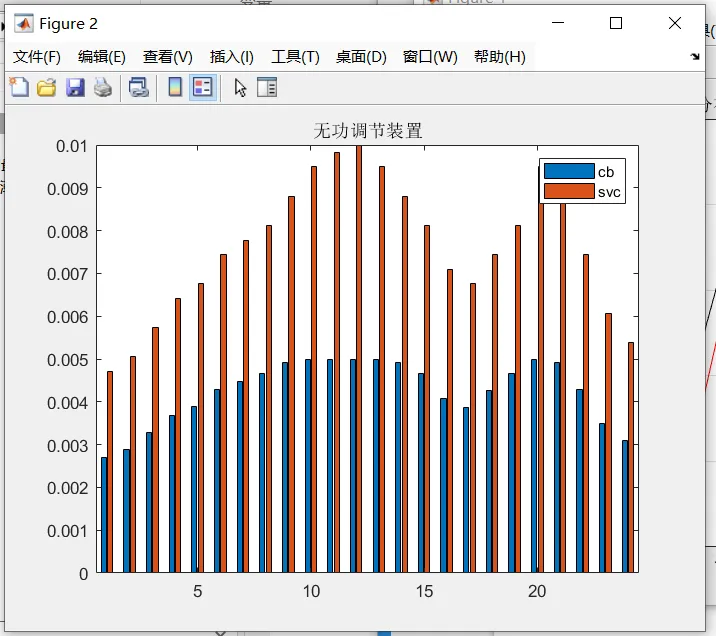

📚第二部分——运行结果
编辑
编辑
编辑
编辑
编辑
编辑
