PID期刊论文复现之基于Simulink四旋翼无人机PID控制研究
摘要：本文聚焦于基于Simulink的四旋翼无人机PID控制研究，旨在复现相关期刊论文中的控制算法，深入探讨四旋翼无人机在姿态与轨迹控制中PID控制器的应用。通过构建四旋翼无人机的动力学模型，结合Simulink工具搭建控制系统模型，对系统稳定性、响应速度及抗干扰能力进行仿真验证。研究结果表明，PID控制技术能够有效提升四旋翼无人机的飞行性能，为无人机控制系统的设计与优化提供理论支撑与实践参考。
关键词：四旋翼无人机；PID控制；Simulink仿真；姿态控制；轨迹跟踪
一、引言
四旋翼无人机凭借其垂直起降、灵活机动等特性，在航拍、测绘、救援、物流等众多领域展现出广阔的应用前景。然而，四旋翼无人机属于典型的欠驱动、强耦合、非线性系统，其飞行控制面临着诸多挑战。PID控制作为一种经典且应用广泛的反馈控制算法，因其结构简单、鲁棒性强、参数物理意义明确等优点，在无人机控制领域得到了大量应用。
Simulink作为MATLAB的重要组件，提供了丰富的模块库和强大的仿真功能，能够方便地构建复杂的控制系统模型，进行动态仿真与分析。本文通过复现相关期刊论文中的研究成果，利用Simulink对四旋翼无人机的PID控制进行深入研究，分析不同PID参数对系统性能的影响，为四旋翼无人机的实际控制提供参考。
二、四旋翼无人机动力学模型构建
2.1 机械结构与飞行原理
四旋翼无人机通常由四个旋翼对称分布在机体的四个端点构成，相邻旋翼旋转方向相反，以抵消反扭矩，实现稳定飞行。通过调节四个旋翼的转速，可以产生不同的升力和扭矩，从而控制无人机的姿态（滚转、俯仰、偏航）和位置（X、Y、Z轴位移）。
2.2 动力学模型建立
基于牛顿 - 欧拉方法，建立四旋翼无人机的动力学模型，包括线运动方程和角运动方程。线运动方程描述了无人机在惯性坐标系下的位置变化，角运动方程则描述了无人机在机体坐标系下的姿态变化。在建模过程中，需要考虑旋翼升力、陀螺效应、空气阻力等因素对机体运动的影响。为了简化模型，通常忽略一些次要因素，如空气阻力的非线性部分、电机动态特性等。
三、PID控制器设计
3.1 PID控制原理
PID控制器由比例（P）、积分（I）、微分（D）三个环节组成，通过对目标状态与实际状态之间的误差进行调节，实现对系统的控制。比例环节根据误差的大小成比例地调整控制量，提高系统的响应速度；积分环节累积历史误差，消除系统的稳态误差；微分环节预测误差的变化趋势，抑制系统的超调，改善系统的动态性能。
3.2 串级PID控制结构
针对四旋翼无人机的控制特点，采用串级PID控制结构，将控制系统分为内环和外环。内环为姿态控制环，负责控制无人机的滚转、俯仰和偏航角度，使无人机保持稳定的姿态；外环为位置控制环，根据期望的位置信息，计算出期望的姿态角，作为内环的输入，从而实现对无人机位置的跟踪控制。串级控制结构能够将复杂系统分解为多个简单子系统，提高控制精度和稳定性。
3.3 PID参数整定方法
PID参数的整定是影响控制系统性能的关键因素。常用的参数整定方法包括Ziegler - Nichols经验公式法、试凑法、基于频域特性的方法等。在本文中，结合Simulink仿真平台，采用试凑法和基于系统响应特性的方法进行PID参数整定。首先根据经验初步设定PID参数，然后通过观察系统的阶跃响应曲线，逐步调整参数，使系统达到满意的动态性能和稳态精度。
四、基于Simulink的控制系统仿真
4.1 Simulink模型搭建

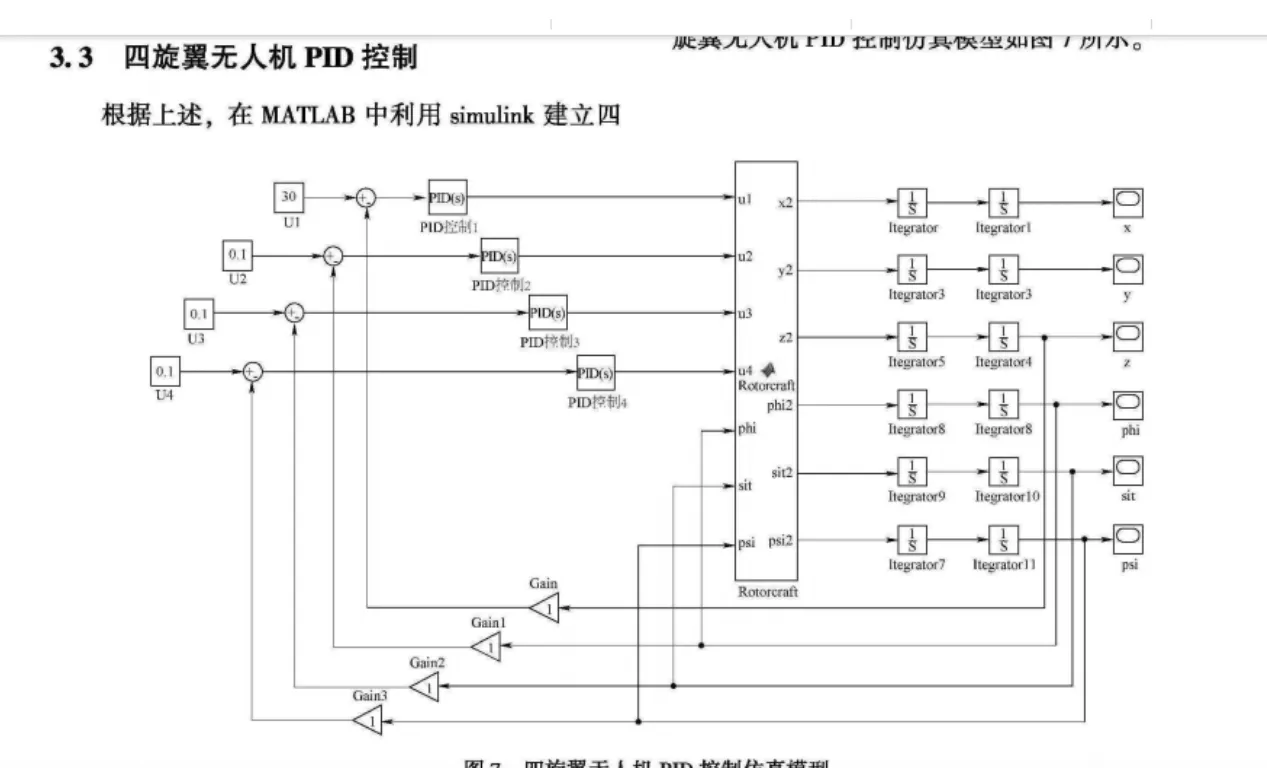

利用Simulink的模块库，搭建四旋翼无人机的动力学模型、PID控制器模型以及传感器模型等。动力学模型模块根据输入的控制量计算无人机的位置和姿态；PID控制器模块根据期望值与实际值的偏差，计算出控制量；传感器模块模拟实际传感器，测量无人机的位置和姿态信息，并反馈给PID控制器。通过合理的连接各个模块，构建完整的四旋翼无人机PID控制系统仿真模型。
4.2 仿真参数设置
设置四旋翼无人机的物理参数，如质量、转动惯量、旋翼中心到质心的距离等。同时，设定PID控制器的初始参数，以及仿真时间、步长等仿真参数。为了模拟实际飞行环境，在仿真模型中加入风扰等外部干扰因素，以验证控制系统的抗干扰能力。
4.3 仿真结果分析
4.3.1 阶跃响应分析

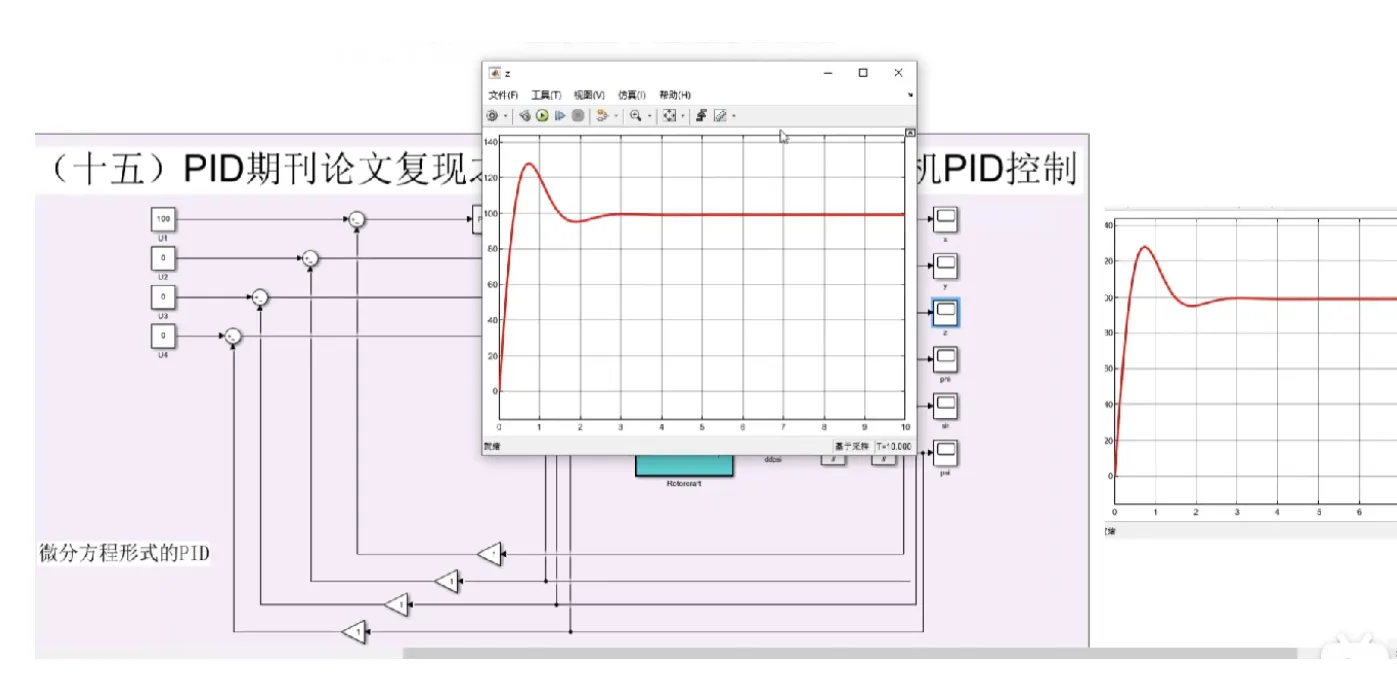

对四旋翼无人机的位置和姿态通道分别施加阶跃信号，观察系统的响应曲线。分析系统的上升时间、超调量、调节时间等动态性能指标，评估PID控制器的响应速度和稳定性。通过对比不同PID参数下的阶跃响应曲线，研究参数变化对系统性能的影响。
4.3.2 轨迹跟踪分析
给定四旋翼无人机期望的飞行轨迹，如圆形轨迹、螺旋轨迹等，通过仿真验证控制系统对轨迹的跟踪能力。记录无人机在实际飞行过程中的位置和姿态信息，与期望轨迹进行对比，计算跟踪误差。分析跟踪误差的变化情况，评估控制系统的轨迹跟踪精度。
4.3.3 抗干扰性能分析
在仿真过程中，引入外部干扰，如风扰、突加负载等，观察无人机在受到干扰后的位置和姿态变化情况。记录系统从受到干扰到恢复稳定的时间，评估控制系统的抗干扰能力。通过对比有无干扰情况下的仿真结果，分析PID控制器在抑制干扰方面的效果。
五、结论与展望
5.1 研究结论
本文通过复现相关期刊论文，利用Simulink对四旋翼无人机的PID控制进行了深入研究。研究结果表明，PID控制技术能够有效应用于四旋翼无人机的姿态和轨迹控制，通过合理整定PID参数，可以实现无人机的高精度飞行控制。串级PID控制结构能够提高控制系统的稳定性和抗干扰能力，满足四旋翼无人机在实际飞行中的控制要求。
5.2 研究展望
虽然本文在四旋翼无人机PID控制方面取得了一定的研究成果，但仍存在一些不足之处。未来的研究可以从以下几个方面展开：
- 智能PID控制：结合模糊控制、神经网络等智能算法，实现PID参数的在线自适应调整，进一步提高控制系统的性能和适应性。
- 多无人机协同控制：研究多四旋翼无人机的协同飞行控制问题，实现无人机之间的信息交互和协同作业，拓展无人机的应用领域。
- 实际飞行验证：将仿真研究中的控制算法应用到实际的四旋翼无人机上，进行飞行试验验证，根据实际飞行效果对控制算法进行进一步优化和改进。
综上所述，基于Simulink的四旋翼无人机PID控制研究具有重要的理论意义和实际应用价值。通过不断深入研究和探索，将为四旋翼无人机的飞行控制技术的发展提供有力支持，推动无人机在更多领域的广泛应用。
📚第二部分——运行结果

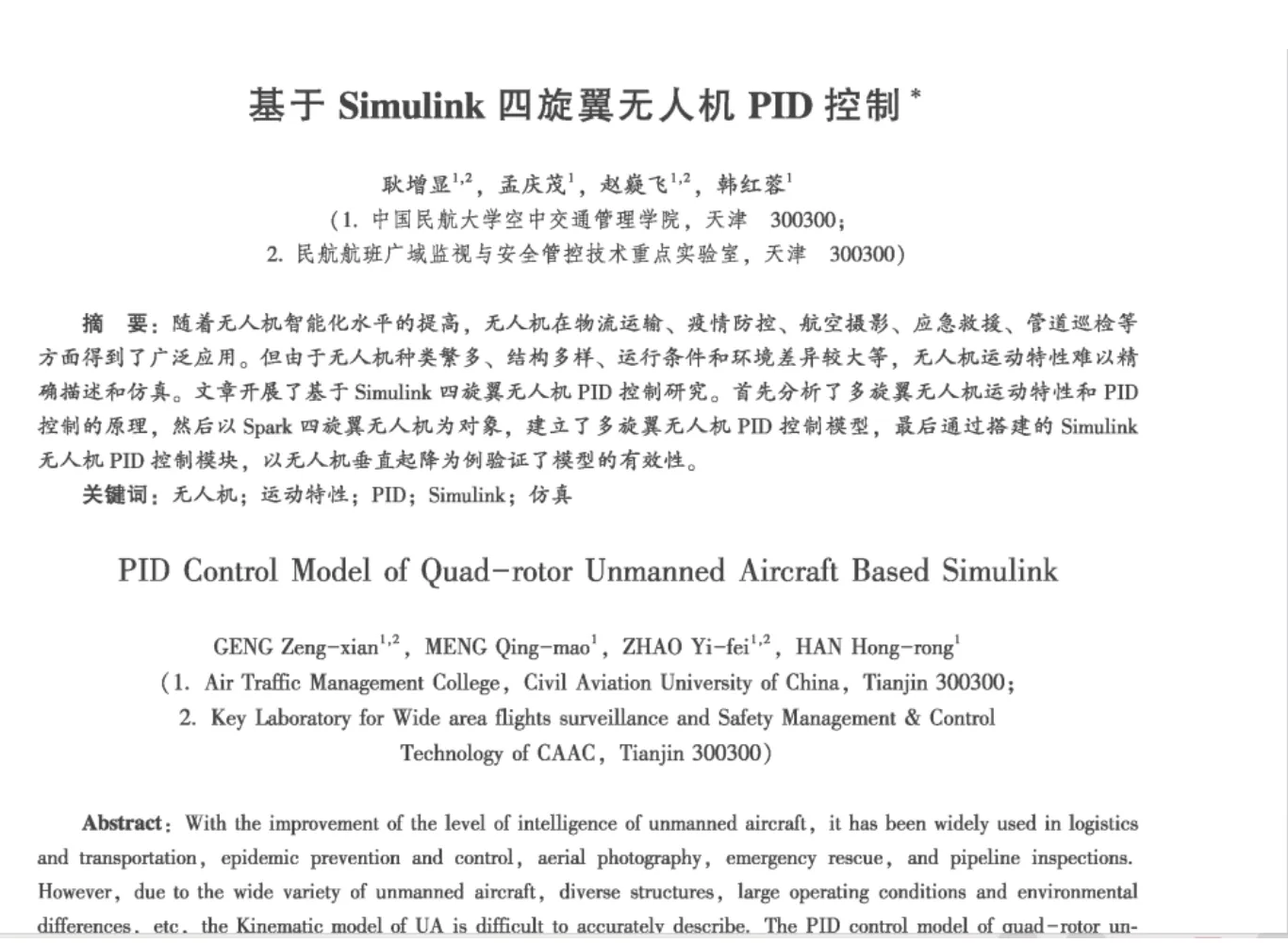

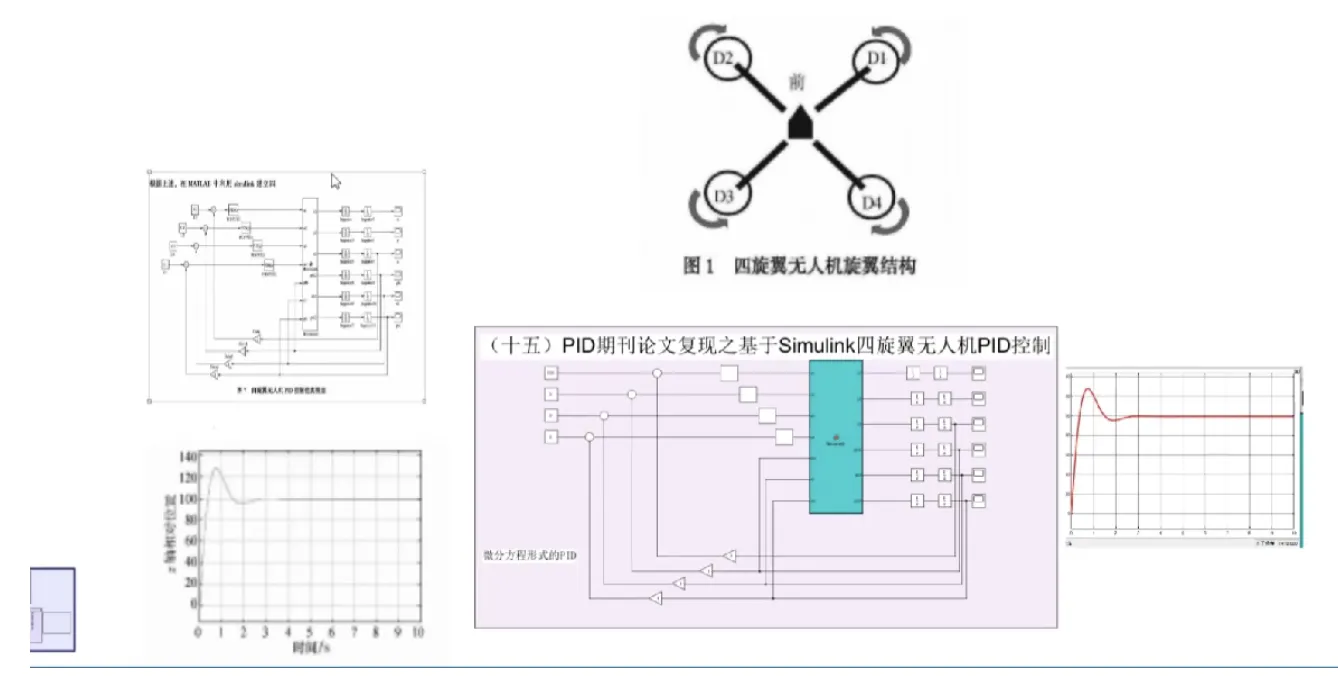

PID专题（十五）PID期刊论文复现之基于Simulink四旋翼无人机PID控制
编辑
编辑
编辑
编辑

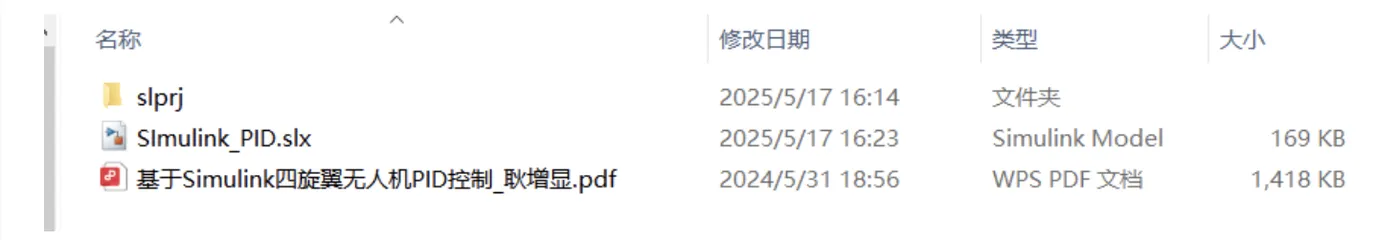

复现：
编辑
编辑
