文章简介：FossFLOW是一款创新的开源等距图表工具，专为技术文档设计。它通过立体视角将复杂的系统架构转化为直观的3D图表，支持拖放式操作和离线使用，让技术图表变得生动易懂。无需注册，数据安全存储在本地，并提供JSON导入导出功能。无论是Docker快速部署还是在线体验，FossFLOW都能为架构图、流程图注入立体活力，是提升技术文档表现力的得力助手。
你是否曾经为了绘制清晰的技术架构图或系统流程图而烦恼？是否觉得传统的平面图表难以表达复杂的层次关系？今天，我要向大家介绍一款令人惊艳的开源工具——FossFLOW，它能让你的技术图表瞬间变得立体、生动！
🌟 什么是FossFLOW？
FossFLOW 是一款功能强大的、开源的渐进式 Web 应用（PWA），专为创建精美的等距图表而设计。它基于 React 和 Isoflow（现已 fork 并以 fossflow 名称发布到 NPM）库构建，完全在浏览器中运行，并支持离线使用，让你随时随地都能创作出专业级的技术图表！

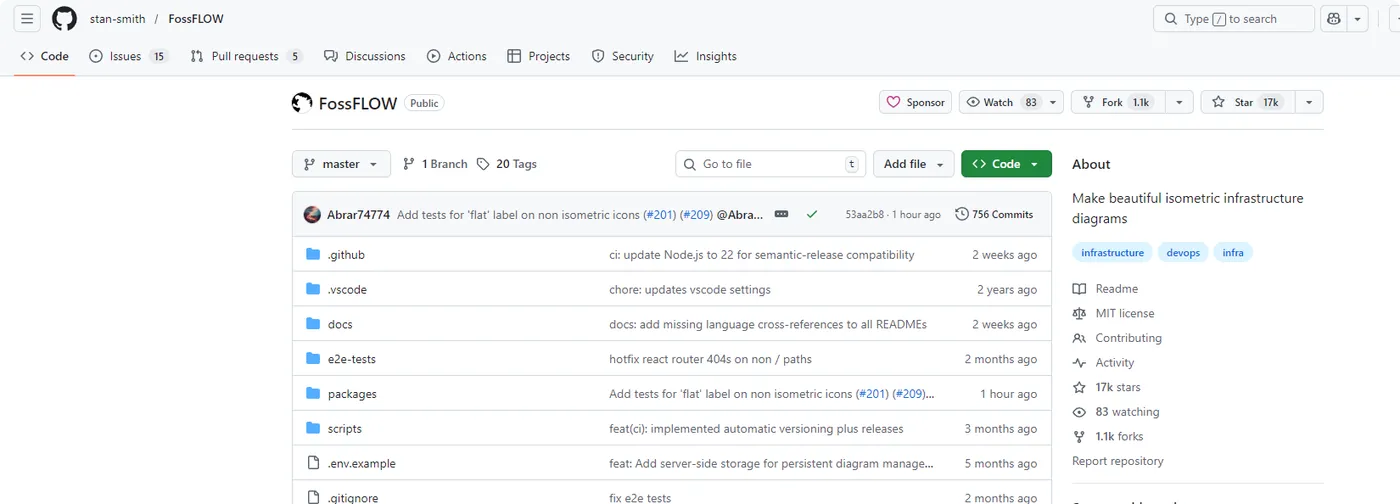

github地址：https://github.com/stan-smith/FossFLOW/
在线地址：https://stan-smith.github.io/FossFLOW/
该项目目前在github上已有17k ⭐️star
✨ 主要特性

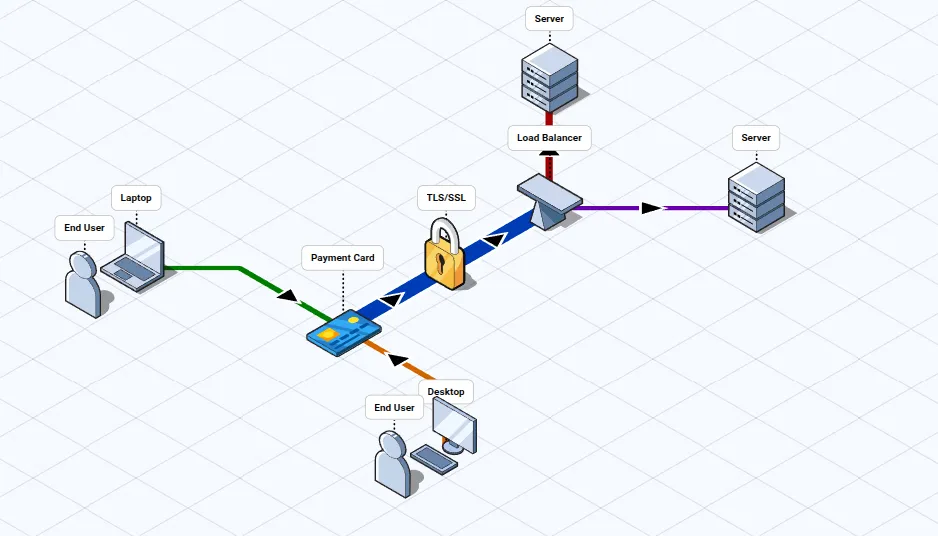

🎨 立体图表，视觉升级
- 创建令人惊叹的3D风格技术图表
- 等距视角让复杂的系统架构一目了然
- 拖放式操作，简单直观
🔒 隐私优先，安全可靠
- 所有数据都存储在您的浏览器中
- 无需注册，无需上传
- 完全控制你的数据
🔄 导入导出，轻松分享
- JSON格式导入导出
- 快速分享你的设计
- 完整备份功能
🚀 快速上手
🐳Docker部署
创建docker-compose.yml文件，内容如下：
services:
fossflow:
image: stnsmith/fossflow:latest
container_name: fossflow
ports:
- "5010:80"
volumes:
# 如果要禁用服务端存储，可以注释掉这行
- ./diagrams:/data/diagrams
environment:
- TZ=Asia/Shanghai
# 如果要启用服务端存储，注释掉下面这行
# - ENABLE_SERVER_STORAGE="false"
restart: unless-stopped
在docker-compose.yml 同级命令下使用以下命令启动
docker-compose up -d
到此，我们就部署完了，在浏览器中输入地址就可以访问了
🌐在线体验
直接访问：https://stan-smith.github.io/FossFLOW/
📱本地启动
# 克隆仓库
git clone https://github.com/stan-smith/FossFLOW
cd FossFLOW
# 安装依赖
npm install
# 启动开发服务器
npm start
🛠️ 使用指南

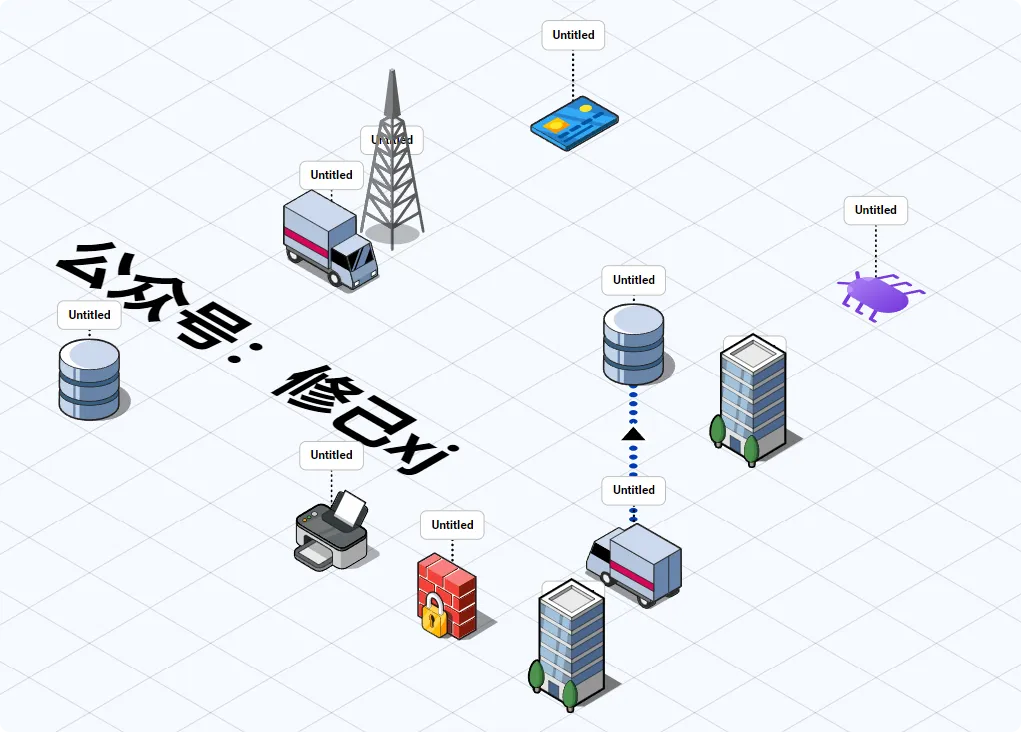

📈1. 创建图表
- 点击右上角"+"按钮打开组件库
- 从左侧拖放组件到画布
- 或右键网格选择"Add node"
🧩2. 连接组件
- 使用连接器显示组件关系
- 智能对齐，保持图表整洁
- 多层连接，表达复杂关系
✏️3. 自定义样式
- 更改颜色、标签和属性
- 调整位置和大小
- 添加说明文字
🎨4. 导航操作
- 鼠标滚轮放大缩小
- 点击拖动平移画布
- Ctrl+Z撤销，Ctrl+Y重做
🏗️ 技术栈
- React - 现代化的UI框架
- TypeScript - 类型安全的开发体验
- Isoflow - 强大的等距图表引擎
- PWA - 离线优先的Web应用架构
🚨缺点与不足
虽然该工具在基础功能方面表现良好，但在实际使用过程中仍存在一些明显的局限性与不足之处：
3D节点资源严重匮乏
官方提供的3D节点类型极为有限，仅包含基础的几何形状和少数预设模型，无法满足复杂三维场景的构建需求。
第三方节点生态发展不完善
第三方插件多为2D节点，在构建复杂三维场景时可能面临节点素材不足的问题。
- 快捷操作方式还有待改进
📝 最后的话
在技术文档越来越重要的今天，一个清晰、直观的图表往往胜过千言万语。FossFLOW以其独特的等距视角，为技术图表带来了全新的可能性。无论你是架构师、开发者、技术作家还是项目经理，这款工具都值得一试。
最重要的是，它是完全免费和开源的！你可以在GitHub上找到所有源代码，自由使用、学习和改进。
