本节将深入剖析 Log360 可扩展架构的核心组件，阐述各组件的定义、功能及其对系统可扩展性的直接作用。
1. 日志处理集群
日志处理集群采用分布式架构，为每个日志处理器分配相应功能以实现负载均衡，取代了传统的单服务器部署模式，由多个处理器共同分担工作负载。
说明
节点指安装有 Log360 的独立服务器，我们将其称为日志处理器。集群则是由多个此类独立节点通过网络连接组成的系统，可作为单一高性能单元进行统一管理。
日志处理器需统一部署在单一中心位置。在分布式架构中，远端站点仅需部署代理程序，由代理收集日志并转发至中心处理器，再由中心处理器完成日志分析与存储。
集群内所有处理器必须安装同一版本的 Log360。首次安装的节点将作为主处理器，集群的各类操作（如添加、编辑、删除处理器）均需通过主处理器执行。用户可登录任意处理器，查看集中式监控面板并监控集群运行状态。

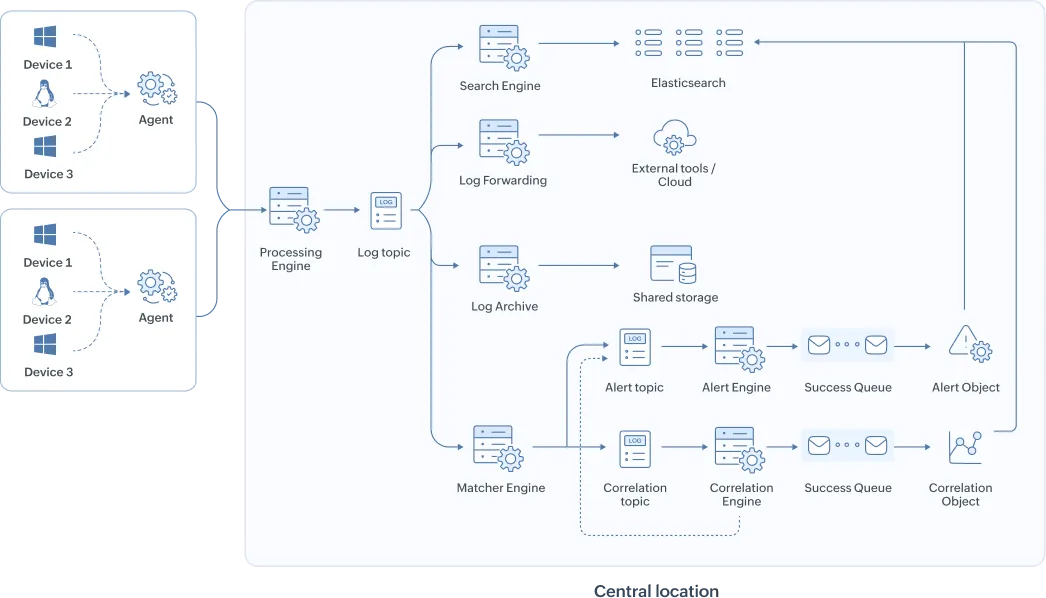

日志处理集群如何实现负载分配与水平扩展
日志采集：为确保工作负载在所有处理器间均匀分配，代理程序会将日志上传至可用的处理器节点，避免单一节点过载，提升系统整体稳定性。当向集群中添加新节点时，代理配置会同步更新，从而实现系统采集能力的水平扩展。
基于角色专业化的集群运行机制
不同安全功能对系统资源的需求存在差异。例如，日志采集属于 CPU 密集型任务，而日志检索与关联分析则对内存要求较高。在大型部署环境中，若由单个处理器同时承担所有任务，极易引发性能冲突，比如高资源消耗的检索查询可能导致关键的日志采集任务运行缓慢。
Log360 的可扩展性设计原理
基于角色的专业化分工：这种多层级的角色分工模式，通过为每个日志处理器分配特定功能，有效解决了性能瓶颈问题。该模式在高性能数据平台中已得到验证，能够实现资源隔离，避免单一功能运行对其他功能造成影响，从而保障系统运行的稳定性与可预测性。
同时，该架构支持针对性扩展，即仅对负载压力过大的系统模块进行扩容。例如，当检索速度变慢时，只需增加更多专用于“搜索引擎”角色的节点，无需对采集节点进行调整，不会影响日志采集任务。

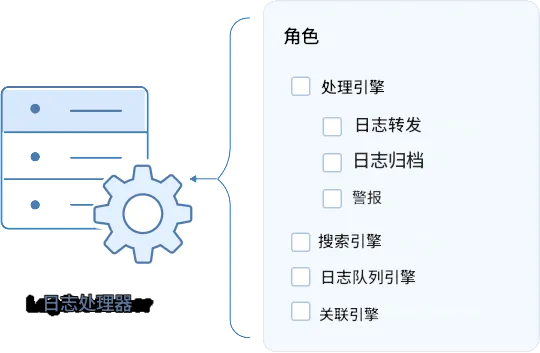

在可扩展部署模式下，Log360 支持以下角色划分：
预设角色
处理引擎：对已解析的日志进行数据丰富化处理，默认负责日志转发、告警生成及日志归档。
日志队列引擎：管理组件间的事件流转，防止数据丢失。
关联分析引擎：基于安全规则对事件进行检测分析。
搜索引擎：对数据建立索引并存储至 Elasticsearch，同时响应用户检索请求。
可选专业角色/自定义角色
以下功能可从处理引擎中剥离，部署在专用节点上，以提升系统灵活性与性能：
告警引擎：根据常规告警规则和关联分析规则生成告警通知。
日志转发器：将日志发送至外部工具或存储介质，供后续分析与存档。
日志归档器：根据预设的日志保留策略，完成日志的长期存储。
说明
一旦将上述功能配置为独立的自定义角色，处理引擎将不再承担对应任务。
如需根据企业基础设施情况，高效规划节点扩容与角色分配方案，请参考《容量规划手册》。
2. 队列引擎
Log360 的队列层是组件间数据流转的核心通道，能够高效处理海量日志数据，即使在系统故障或负载激增的情况下，也可确保数据零丢失。该队列系统支持 Log360 内部各模块之间，以高可靠性、高传输速率完成消息（日志数据）的收发。
队列层核心概念该架构基于主题（Topic） 实现日志流转的队列管理，队列引擎的核心组件说明如下：
主题
主题相当于一个分类文件夹，用于存放同类消息（数据）。例如，一个主题可存储原始日志，另一个主题存储已处理日志，还有一个主题专门存储告警数据。
Log360 包含以下核心主题：
•数据丰富化主题
•关联分析主题
•告警主题
•日志转发主题
•操作行为主题
•安全事件主题
分区
分区功能将单个主题拆分为多个数据分片，允许多个进程同时处理同一主题的数据，从而提升处理速度与系统可扩展性。其原理类似于将一个长队列拆分为多个短队列，实现并行处理，提升整体效率。
副本机制
每个分区的数据都会同步复制到多个处理器节点。当某一处理器故障时，可由其他节点的副本数据接替工作，确保系统高可用性与容错能力。
消息代理
消息代理是集群中的独立节点，负责数据存储及消息收发请求的处理。在 Log360 中，队列集群由分布在各处理器节点上的多个消息代理协同组成。每个消息代理并非存储所有主题数据，而是通过智能分配机制，将主题及其分区数据分散存储在不同代理节点上，以实现性能优化与负载均衡。
生产者
生产者是向队列中发送数据的组件。例如，在 Log360 中，处理引擎会将日志数据发送至上述各类队列主题，承担生产者的角色。
消费者
消费者是从队列中读取数据的组件。例如，在 Log360 中，关联分析引擎与告警引擎会读取相关数据流，进行威胁检测与处理，承担消费者的角色。
控制节点
在多节点部署架构中，会指定一个专用的消息代理作为控制节点，负责将分区分配至各个消息代理，并监控集群的运行健康状态。
数据持久性
队列会按照预设时长保存所有消息数据，确保故障下线的节点在恢复后，能够回溯并补全缺失的数据。
队列集群核心价值
综上所述，队列集群实现了以下关键能力：
数据零丢失：即使处理器节点发生临时性故障，也不会造成数据丢失。
组件解耦：将系统拆分为数据发送方（生产者）与接收方（消费者），各组件可独立运行。
弹性扩展：当日志数据量增长时，可通过增加消息代理节点实现处理能力扩容。
海量数据处理：高效支撑多租户、混合云及大型企业环境下的日志处理需求。
队列集群是 Log360 构建高速、容错型数据传输通道的核心支撑。
3. 检索层
Log360 的检索层基于 Elasticsearch 构建，是系统的索引数据存储与检索引擎。
核心作用与功能
数据索引：已解析和丰富化的日志数据会被发送至 Elasticsearch 建立索引。
快速检索与实时查询：基于 Elasticsearch 的强大能力，实现海量数据集的高速检索与实时查询。
4. 存储层
Log360 的存储层负责根据数据的使用场景与生命周期阶段，选择不同存储类型完成数据的留存与归档。
存储类型
热存储
￮基于 Elasticsearch 索引实现，是系统的热存储模块。
￮高频查询的数据会存储于此，以保障快速访问，数据留存时长可按需配置。
￮写入组件：搜索引擎、关联分析引擎、告警引擎
￮访问组件：搜索引擎（执行检索查询时）
冷存储（归档存储）
￮当日志数据老化后，可从热存储迁移至共享归档存储。
￮满足合规要求，支持日志的长期留存。
￮数据仍可检索，但查询性能会低于热存储。
￮写入组件：日志归档器/处理引擎
￮访问组件：搜索引擎
通用数据库（关系型数据库：PostgreSQL/MSSQL）
￮用于存储系统元数据、配置信息、告警规则配置、数据丰富化元数据等。
￮不承担日志数据存储任务，但对产品内部运行及组件间通信至关重要。
￮写入组件：所有处理器节点
￮访问组件：所有处理器节点
处理器共享存储
￮用于实现集群内多个处理器节点间的数据交换与协同工作。
￮支持中间文件传输、节点运行状态同步及信息共享。
￮是保障多节点部署环境下系统稳定运行的关键组件。
￮写入组件：所有处理器节点
￮访问组件：所有处理器节点

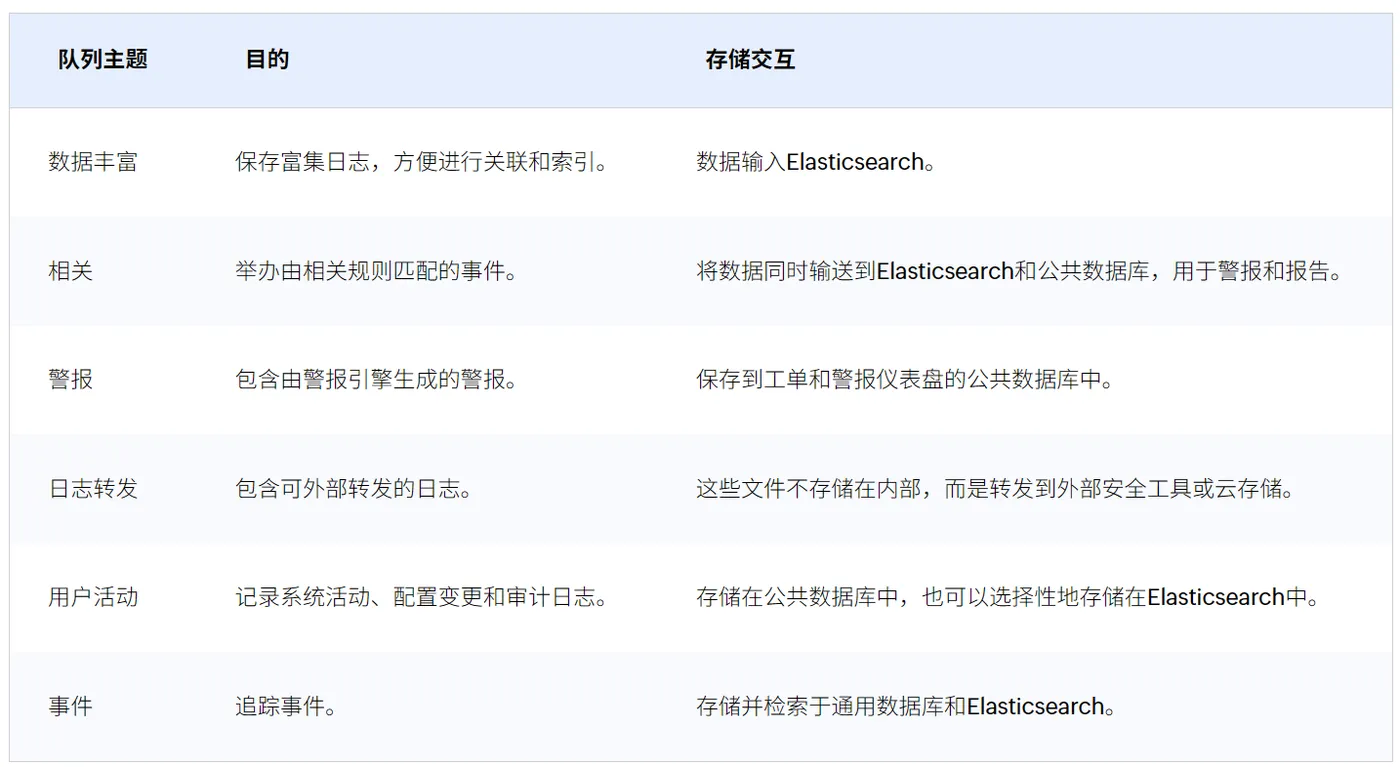

支撑存储层的核心主题
以下为关键队列主题及其与存储层的交互逻辑：
存储层核心优势
保障数据留存与可恢复性。
实现实时数据传输通道与长期归档系统的无缝衔接。
通过留存历史数据，满足相关合规性法规要求。
下一节将继续分享关于日志如何被摄取、处理和存储的概述，并以部署场景进行说明，以及Log360中的架构实践的常见场景。
