一、引言：单节锂电池充电的核心挑战与设计哲学
在电池供电的电子产品设计中，安全、高效、可靠的充电管理是保障产品品质与用户体验的基石。单节锂电池（标称电压3.7V，充满4.2V）因其能量密度高、循环寿命长、无记忆效应等优点被广泛应用，从TWS耳机、智能手表到便携式仪器、手持终端无处不在。然而，如何将外部适配器的电能（通常为5V USB或更高电压）安全、高效地转换为电池所需的充电曲线，并在此过程中防止过压、过流、过热等风险，是每个硬件工程师必须解决的关键问题。
平芯微（PWCHIP）针对此需求推出了多款高集成度、高可靠性的充电管理芯片，其中PW4054H、PW4057H、PW4056HH和PW4213构成了一个覆盖从紧凑型小电流到标准1A快充的完整解决方案矩阵。这些芯片的共同特点是将前端过压保护（OVP）与线性充电管理电路高度集成，并大幅提升了关键引脚的耐压能力，从源头解决了因适配器兼容性差、热插拔浪涌、静电等导致的芯片损坏问题，为产品设计提供了至关重要的“安全冗余”。
二、芯片系列深度对比与技术特性解析
2.1 统一架构与核心优势
本系列芯片均采用线性充电拓扑，结构简单，外围元件极少，特别适合对成本、PCB面积和电磁干扰敏感的应用。其最显著的技术突破在于 “双高耐压”架构：
·输入高耐压：输入引脚（VIN）耐压高达28V，远高于普通充电IC的6-10V。这使得芯片能够承受劣质适配器输出的异常高压、快充充电器负载产生的电压尖峰，或USB端口热插拔时产生的浪涌，极大地提升了系统在复杂供电环境下的生存能力。
·充电端高耐压：电池连接引脚（BAT）耐压同样高达20V（PW4056HH和PW4057H和PW4054H等为20V）。这提供了双重保险：即使前端保护失效或内部电路异常，电池端仍能得到有效隔离，防止电池过压损坏或发生危险。
所有芯片均遵循标准的恒流（CC）-恒压（CV） 充电流程，并集成充电完成、温度监控、自动再充电等完备功能。
2.2 分型号技术细节与应用定位
PW4054H：经济型紧凑解决方案
·核心参数：最大充电电流500mA，支持4.2V充电截止电压，采用单LED充电状态指示。
·设计要点：外围仅需2个电容（输入、输出），1个电阻（编程充电电流）。静态电流极低，适合对功耗敏感的应用。单LED指示逻辑通常为“充电中-亮，充满-灭”，电路最为简洁。
·典型应用：采用小容量聚合物电池或小型18650电池的设备，如蓝牙耳机、智能门锁、低功耗传感器、手持POS机等，对空间和成本有严格限制。

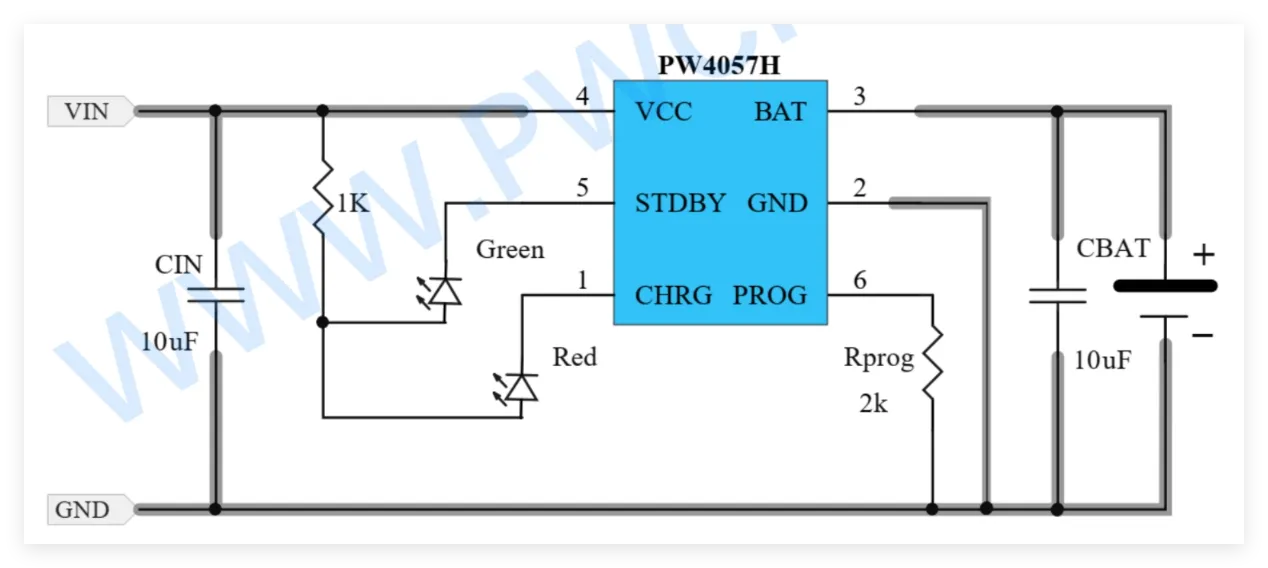

PW4057H：增强指示型标准方案
·核心参数：最大充电电流500mA，充电截止电压4.2V，采用双LED充电状态指示。
·设计要点：在PW4054H的基础上，增加了独立的“充电中”和“充满”状态指示LED，用户体验更直观。外围元件同样简洁。
·典型应用：需要清晰充电状态反馈的消费类电子产品，如便携式小风扇、电子玩具、对讲机、血压计等。双灯指示消除了用户对充电进度的猜测。
PW4056HH：1A标准快充方案
·核心参数：最大充电电流1A，充电截止电压4.2V，采用双LED充电状态指示。这是目前单节锂电池最主流和通用的充电电流规格。
·设计要点：
1.热管理是关键：1A电流下，线性充电的功率损耗 Pd = (VIN - VBAT) ICHG 会直接转化为热量。例如，5V输入对3.8V电池充电，损耗达 (5-3.8)1=1.2W。必须进行良好的散热设计：使用带有散热焊盘的封装（如ESOP8），并在PCB上将其连接至大面积铜皮，通过过孔将热量导至底层。
2.输入输出电容需选择容值足够、ESR低的型号，以应对更大的电流纹波。
·典型应用：使用1/2000mAh以上18650电池或中等容量聚合物电池的设备，如中型蓝牙音箱、移动热点、行车记录仪、智能家居中控等。
PW4213：高压输入自适应方案
·核心参数：支持最高18V的宽范围输入电压（典型4.5V-15V），最大充电电流2A。这是一款专为高压适配器（如5V，9V/12V）直接输入设计的降压型充电芯片。
·设计要点：
1.非纯线性架构：它内部集成了开关降压电路，先将5V/9V/12V等高压降至稍高于电池电压的水平，再进行线性恒流/恒压控制，从而大幅降低充电过程中的芯片功耗和发热。例如，12V输入为3.7V电池2A充电，
2.外围需要功率电感，设计复杂度略高于纯线性芯片，但换来的是高效率和高输入电压适应性。
·典型应用：使用标准5V2A/9V12V/1A适配器供电的设备（如路由器、监控摄像头）、车载设备（点烟器12V供电）、以及任何标配5V/9V/12V适配器的便携式工具和仪器。
三、工程师设计实战指南
3.1 关键外围元件选型计算

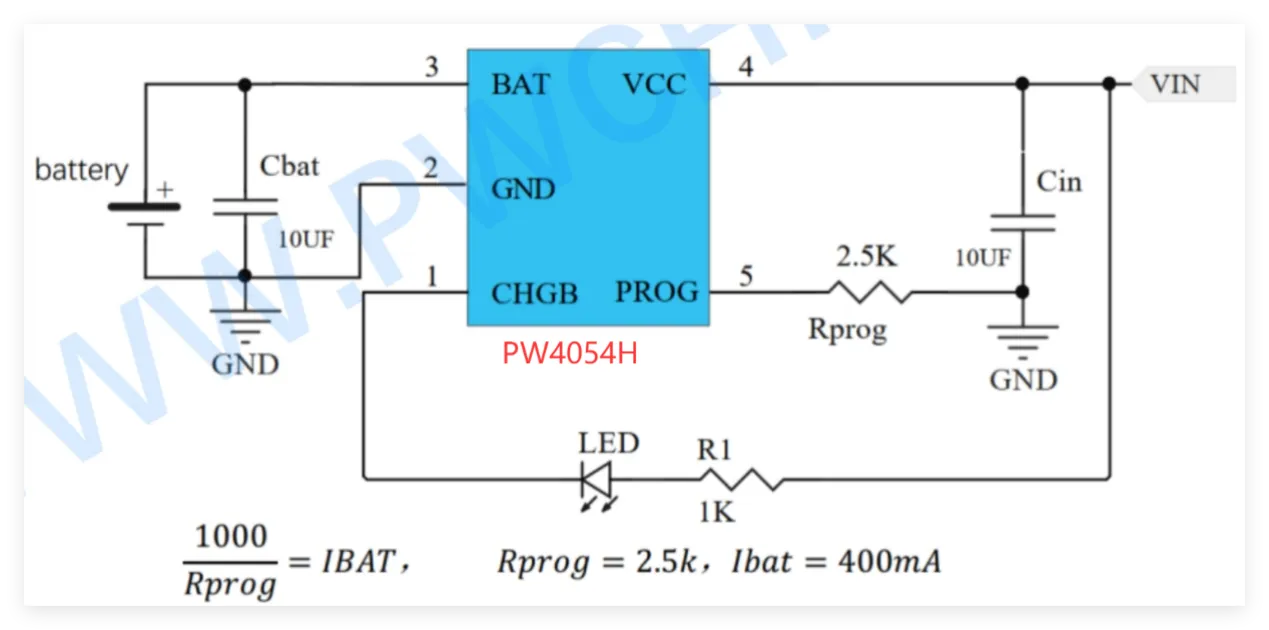

充电电流设置电阻（PROG）：
对于PW4054H/57H/56HH，充电电流 ICHG ≈ 1000 / RPROG。例如，设置500mA充电电流：RPROG = 1000 / 0.5A = 2kΩ。应选用1%精度的电阻。
输入电容（CIN）：推荐10μF陶瓷电容，靠近芯片VIN引脚，用于滤除来自适配器的噪声和提供瞬时电流。
输出电容（CBAT）：推荐10μF陶瓷电容，靠近芯片BAT引脚，用于稳定充电环路并滤除电池侧的噪声。
PW4213的功率电感：根据数据手册推荐值选择，通常为2.2μH-4.7μH，饱和电流需大于最大充电电流的1.5倍以上。
3.2 PCB布局与散热设计黄金法则
热设计优先（尤其对于PW4056HH）：
·将芯片的散热焊盘（Exposed Pad）可靠地焊接在PCB的铜箔上。
·该铜箔面积应尽可能大，并添加多个散热过孔（直径0.3mm-0.4mm）连接到PCB底层或内层的接地铜平面，形成有效的“散热烟囱”。
·避免将热敏元件（如热敏电阻、MCU）放置在充电芯片正下方或上风口。
功率路径最短化：
·VIN输入电容、芯片的VIN/BAT引脚、BAT输出电容及电池连接器之间的走线应短、直、宽，以减少寄生电阻和电感。
敏感信号隔离：
·充电状态指示灯的走线、电流设置电阻（PROG）的走线应远离功率路径和电感（PW4213）等噪声源。
3.3 安全与可靠性增强设计
电池温度监测（NTC）：尽管芯片内部有结温保护，但强烈建议在电池包内集成NTC热敏电阻，并连接到MCU进行监控，实现双重温度保护，防止电池因环境过热或自身异常而引发危险。
输入防反接：可在输入端串联一个低压降的肖特基二极管，防止电源反接损坏。需评估其带来的压降对充电效率的影响。
负载与充电管理：对于需要在充电时同时为系统供电的应用（路径管理），需仔细评估芯片在适配器插入/拔出、电池深度放电等瞬态场景下的行为，或选择集成路径管理功能的更高级芯片。
四、选型决策矩阵与总结

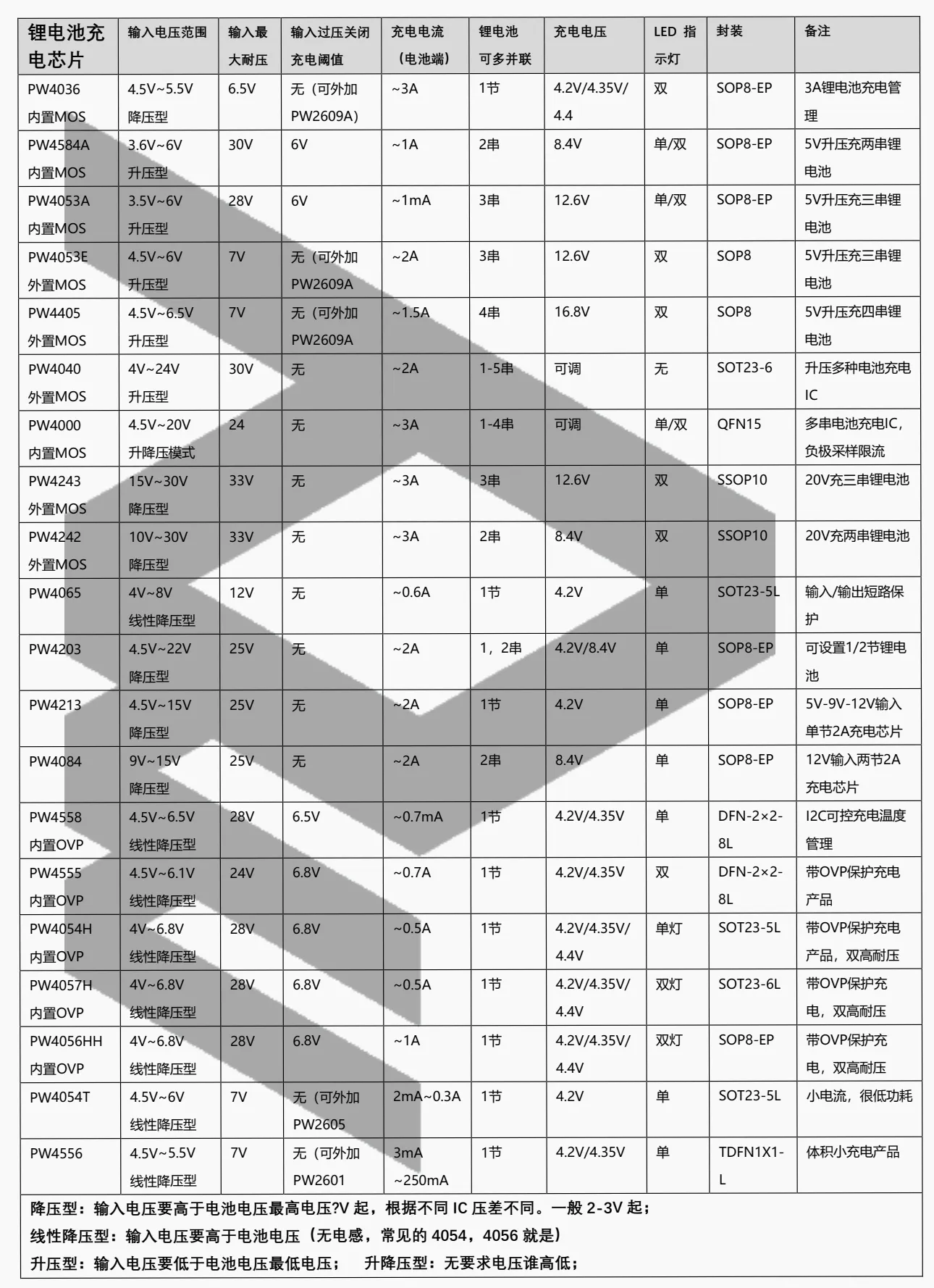

需求维度 PW4054H PW4057H PW4056HH PW4213
最大充电电流 500mA 500mA 1000mA 2000mA
输入电压 5V (耐压28V) 5V (耐压28V) 5V (耐压28V) 4.5V-15V (耐压25V)
核心优势 极致紧凑，成本最低 状态指示清晰，性价比高 标准1A快充，双高耐压 高压输入，效率高，发热低
关键设计挑战 几乎无 几乎无 热管理 外围需电感，布局稍复杂
指示灯 单LED 双LED 双LED 单/双LED
典型电池容量 ≤ 1000mAh ≤ 1000mAh 1000mAh - 3500mAh 1000mAh - 10000mAh
最适合场景 TWS耳机、物联网模组 小家电、便携医疗设备 蓝牙音箱、移动设备 高输入设备、适配器产品
给工程师的最终建议：
追求极限小型化与成本，且电流≤500mA：选PW4054H。
需要清晰的充电状态反馈，电流≤500mA：选PW4057H。
采用标准5V适配器或USB充电，电池容量适中，需要1A充电：PW4056HH是首选，但务必做好散热。
产品标配为5V/9V/12V等高压适配器，或应用于车载环境：PW4213是更高效、更合理的选择，它能从根本上解决高压差带来的发热难题。
