在众多便携式电子设备、物联网终端和手持仪器中，如何将单节锂电池（典型电压3.7V）高效、稳定地转换为设备所需的5V/2A电源，一直是电源设计中的关键挑战。本文将深入解析一款专为此类应用设计的升压转换器芯片——PW6276，探讨其技术特点、应用优势及典型设计要点。
一、应用场景与核心需求
单节锂电池的电压范围通常在3.0V至4.2V之间，而许多设备的核心电路、USB接口或外设模块需要标准的5V电压和最高2.4A的电流。这就要求电源管理芯片具备：
宽输入电压适应能力（覆盖电池放电全过程）
高效升压转换（最大限度延长电池续航）
紧凑的封装尺寸（适应小型化设备）
完善的保护功能（确保系统安全可靠）
PW6276正是为满足这些需求而精心设计的同步升压DC-DC转换器。
二、PW6276芯片核心特性
PW6276是一款采用先进工艺的同步整流升压芯片，其核心优势体现在以下几个方面：
- 高性能转换效率
内置低导通电阻的功率MOSFET（上管28mΩ，下管18mΩ）
在3.7V输入、5V/2A输出条件下，峰值转换效率可达92%以上
轻载时自动切换至脉冲频率调制（PFM）模式，有效降低待机功耗 - 宽范围工作能力
输入电压范围：2.6V至5.5V，完全覆盖单节锂电池的整个工作区间
输出电压可通过外部电阻灵活设置（固定5V版本也可选）
持续输出电流能力高达2.5A，留有充足设计余量 - 高集成度与小型化
内部集成功率开关管、同步整流管及控制逻辑
采用紧凑的 ESOP-8封装，外围仅需少量电感和电容
开关频率固定1.2MHz，允许使用小型化电感元件 - 全面的保护机制
输入欠压锁定（UVLO）
输出过流保护（OCP）
芯片过温保护（OTP）
输出短路保护功能
三、典型应用电路设计

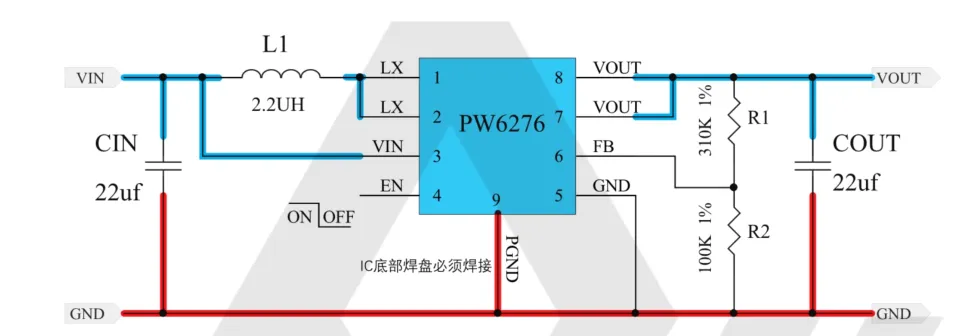

以下是一个基于PW6276的3.7V转5V/2A典型应用电路：
[电路示意图]
锂电池(3.7V) → 输入电容(10μF) → PW6276 → 功率电感(2.2μH) → 输出电容(22μF) → 5V/2.4A输出
关键元件选型建议：↓ ↓ 反馈电阻分压网络 使能控制引脚
功率电感：推荐2.2μH饱和电流大于4A的屏蔽电感
输入电容：低ESR的10μF陶瓷电容，靠近芯片VIN引脚
输出电容：22μF低ESR陶瓷电容，保证输出电压纹波小于50mV
反馈电阻：根据公式R2 = R1 × (Vout/1.245V - 1)计算，典型值R1=310kΩ，R2=100kΩ（针对5V输出）
四、PCB布局优化要点
为确保最佳性能和稳定性，PCB设计时需注意：
功率回路最小化：VIN-SW-L-VOUT回路面积应尽可能小
接地策略：采用星型单点接地，将功率地与信号地分开
热管理：充分利用芯片底部的散热焊盘，通过过孔连接至底层铜箔散热
噪声敏感走线：反馈网络走线远离电感和高频开关节点
五、应用领域
PW6276的高效、紧凑特性使其非常适合以下应用：
便携式设备：移动电源、蓝牙音箱、手持游戏机
物联网终端：4G/5G模块供电、无线传感器节点
智能家居：智能门锁、安防摄像头、便携式路由器
工业设备：手持扫码器、便携式测量仪器

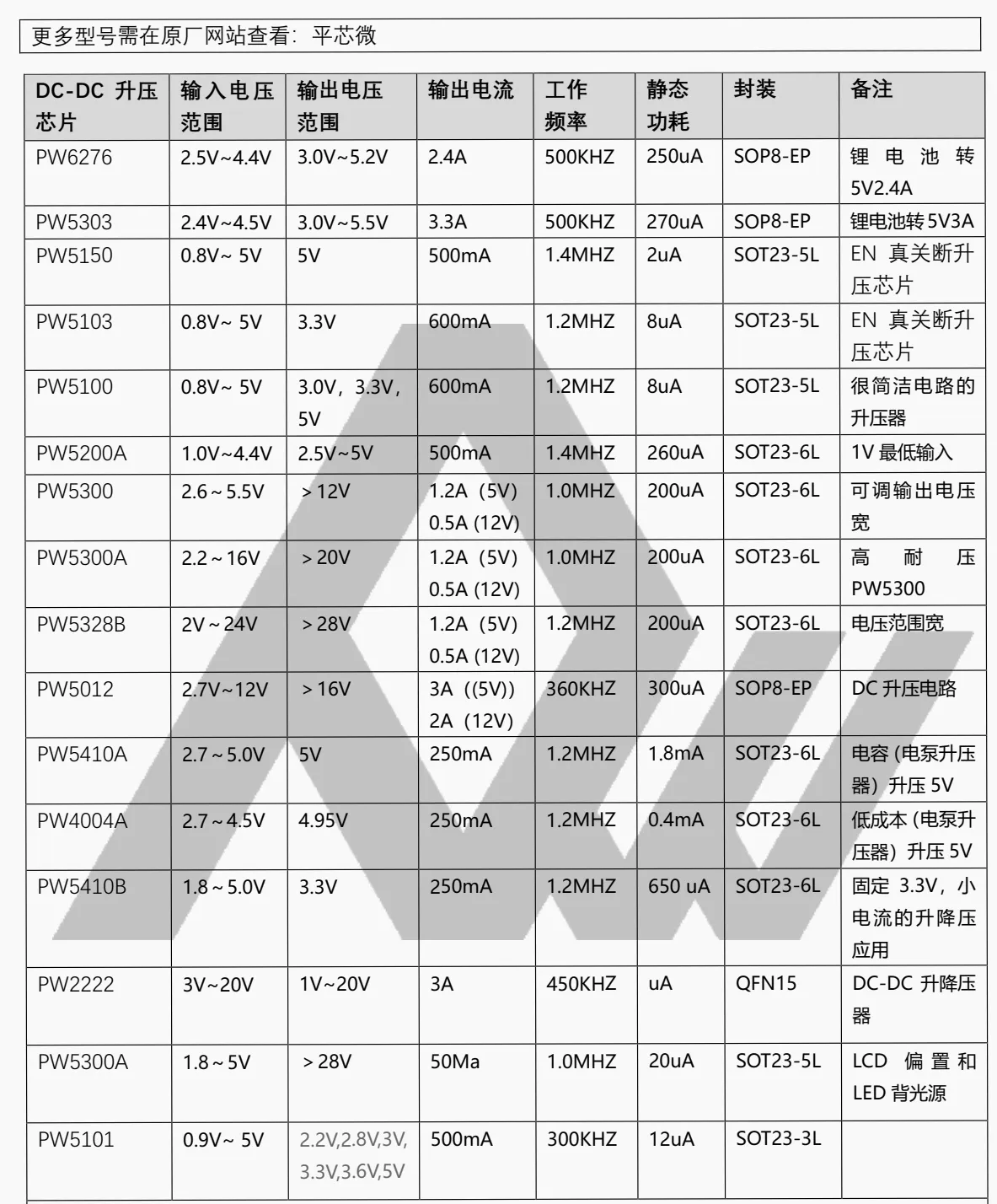

六、选型与替代方案对比
与传统的异步升压方案相比，PW6276的同步整流架构可将效率提升5-8个百分点，显著降低热损耗。相较于其他同步升压芯片，PW6276在成本与性能间取得了优秀平衡，其ESOP-8封装也更易于手工焊接和小批量生产。
结语
PW6276为单节锂电池升压至5V/2A应用提供了高效、可靠且紧凑的完整解决方案。其优秀的热性能和高集成度简化了设计难度，缩短了产品开发周期。无论是消费类电子产品还是工业应用，PW6276都能在性能、成本和尺寸之间提供出色的平衡，是工程师在面对3.7V升压需求时的优选方案。
随着便携式设备对续航和紧凑性要求的不断提高，像PW6276这样高效率、高集成度的电源管理芯片将在未来电子设计中扮演越来越重要的角色。设计时只需关注几个关键外围元件的选型和PCB布局，即可实现稳定高效的电源转换，让开发者更专注于产品核心功能的创新。
