南京观海微电子-----GH7002/7003/7005/7006/7009初始化代码调试说明

简介: 本文介绍GH7002/7003/7005/7006/7009系列芯片的基础寄存器结构,分为协议类与私有类。私有寄存器需通过page number和密码使能访问,详细说明了Page 1至Page B中各关键寄存器的功能及配置方法,包含写使能、读使能及DCS模式切换操作流程。

GH7002/7003/7005/7006/7009基础寄存器介绍

       寄存器有多个 PAGE 构成,简单可以分为协议类和私有类两类。协议类为遵守标准协议。

访问GH7003的私有寄存器需要输入 page number+password,

1: page number :Generic_Short_Write_1P(0xee,0x01); 0xee 为地址,0x01为 page 1 的page     number ; Page 2 的 page number 为0x02,以此类推到0x0f,一共16个page, page0 为DCSpage。

2:私有page write en password : 示例

Generic_Short_Write_1P(0xee,0x01); // page1

Generic_Short_Write_1P(0xea,0x07); // write en

Generic_Short_Write_1P(0xeb,0x12); // write en

Generic_Short_Write_1P(0x0a,0x51); // vcom set

3:私有page read en password:示例

Generic_Short_Write_1P(0xee,0x01); // page1

Generic_Short_Write_1P(0xea,0x7a);

Generic_Short_Write_1P(0xeb,0xaa);

DCS_Short_Read_NP(0x0a, 1, BUFFER+0); // 回读PAGE1 VCOM 设置

4: page 0 DCS 进入方式

Generic_Short_Write_1P(0xee,0x00);

Generic_Short_Write_1P(0xea,0x00);

Generic_Short_Write_1P(0xeb,0x00);

Page 0 DCS 读写都可。无需单独写read en

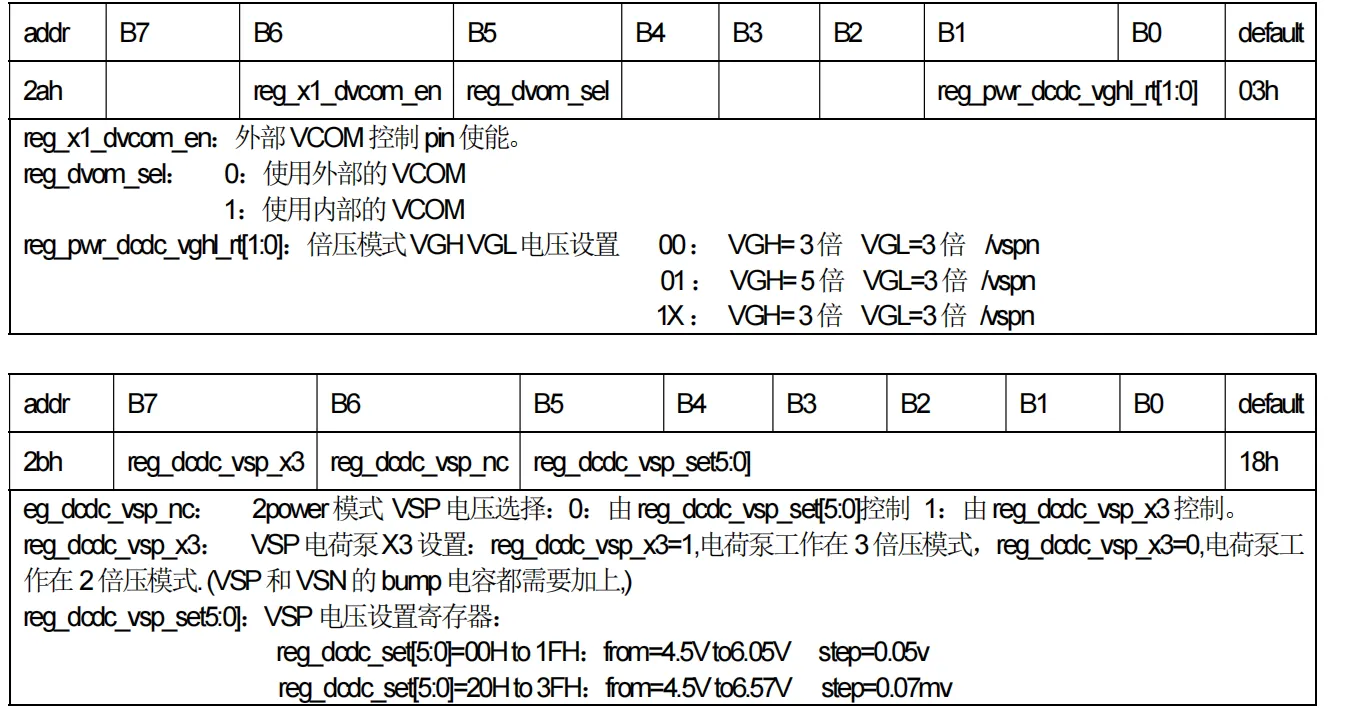

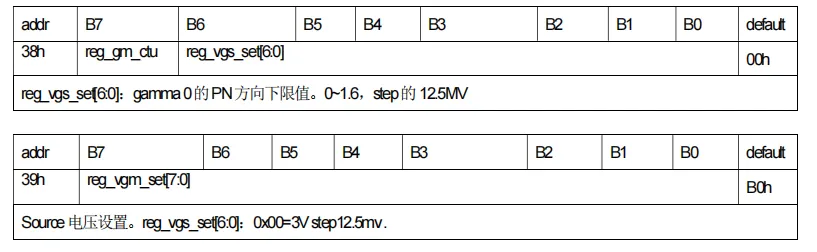

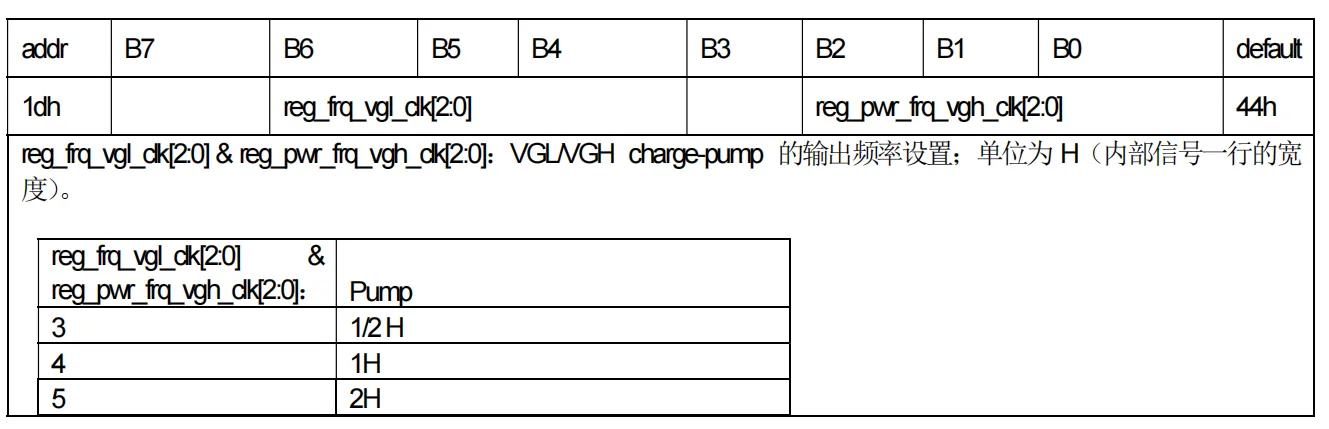

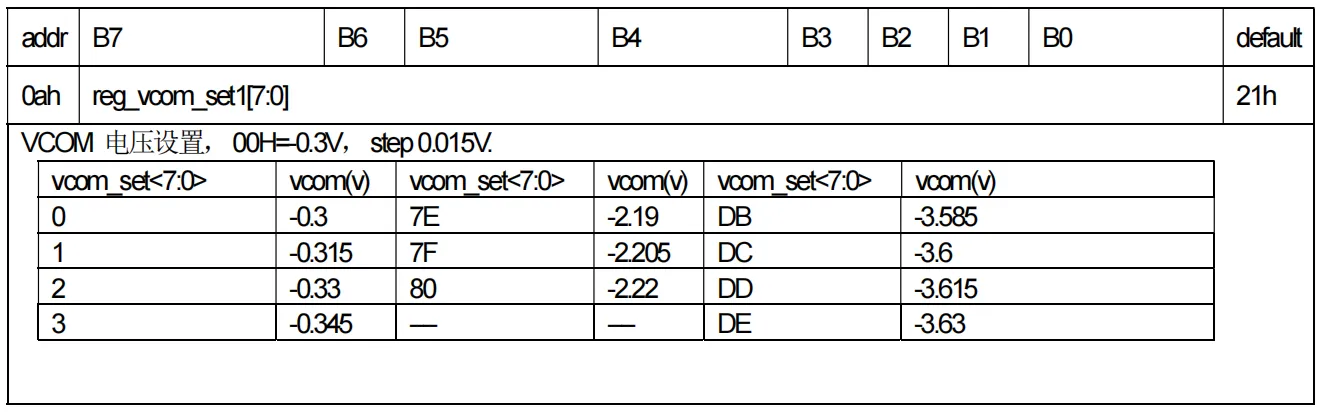

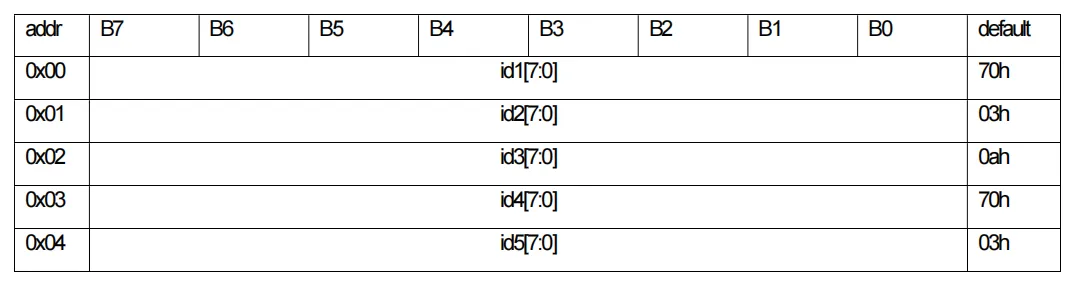

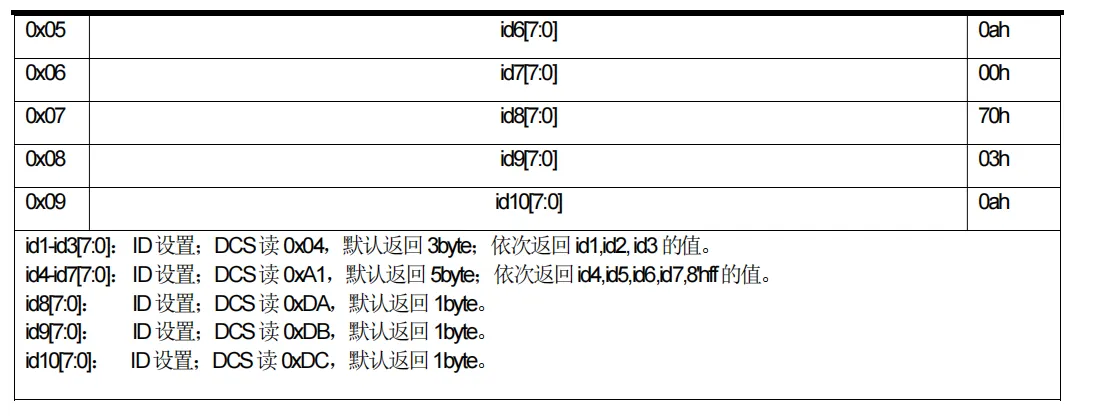

5.1.Page1 部分寄存器功能说明

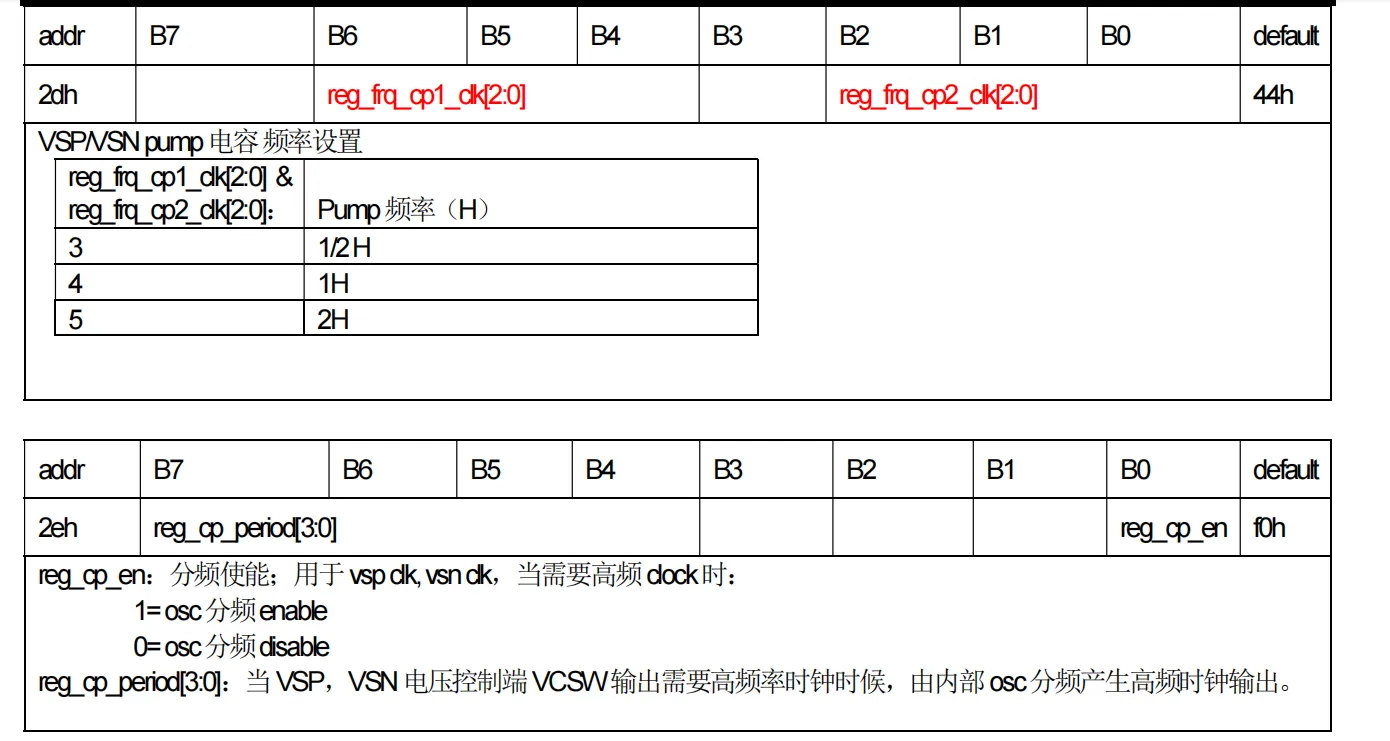

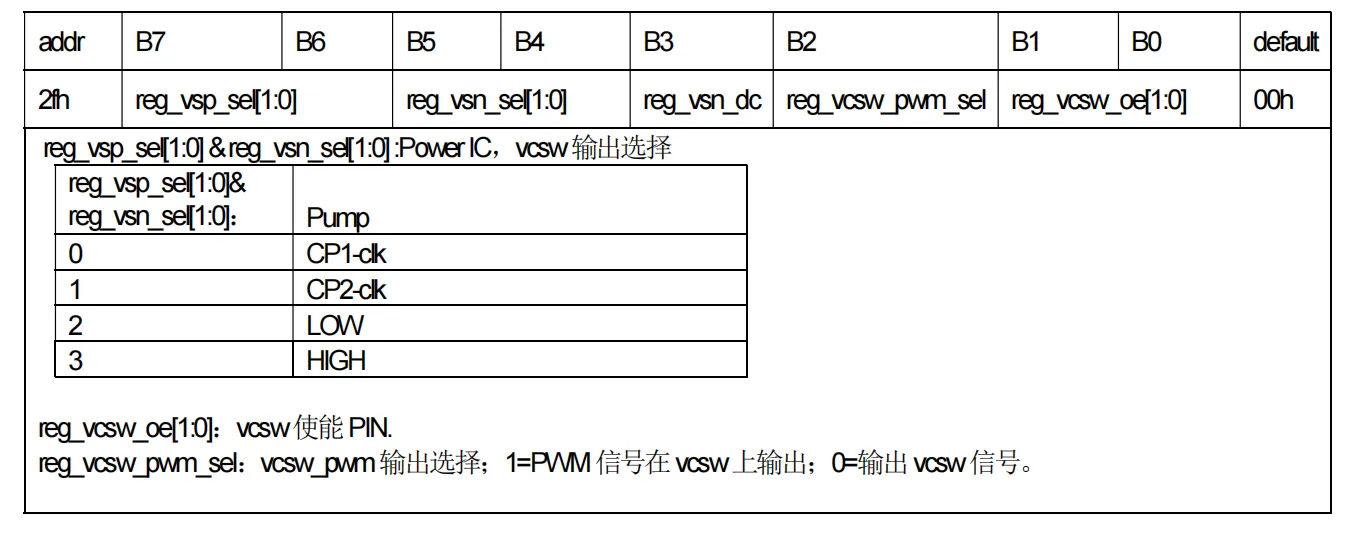

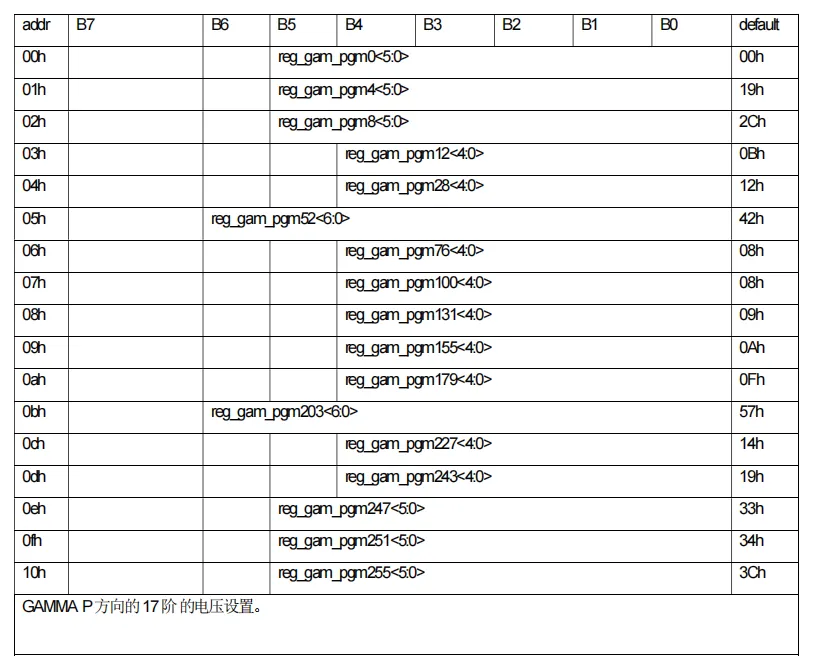

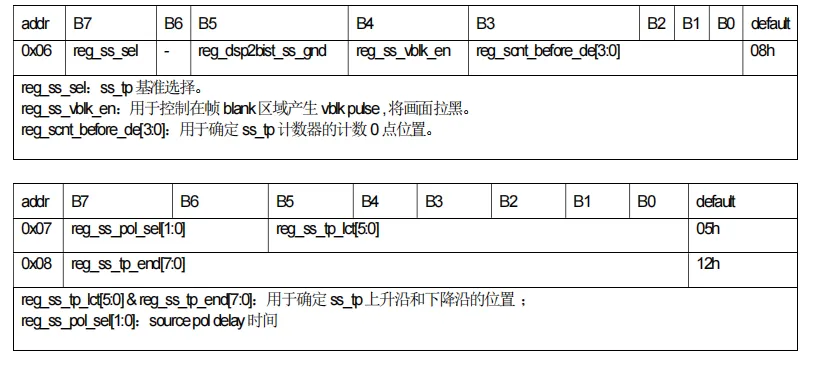

5.2.Page2 部分寄存器功能说明

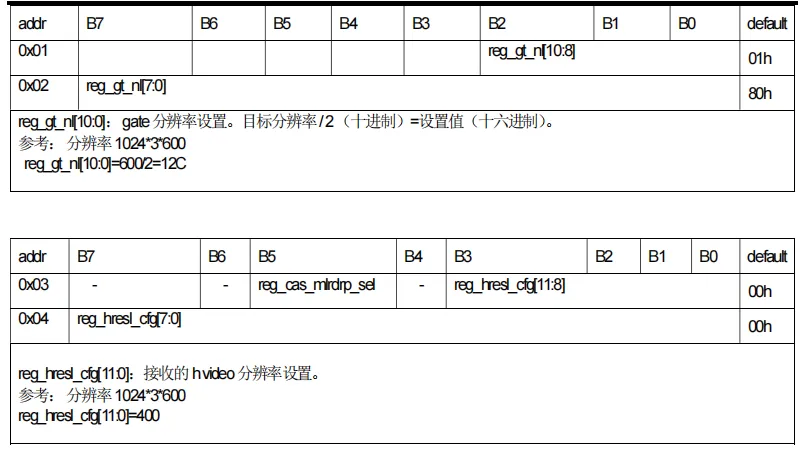

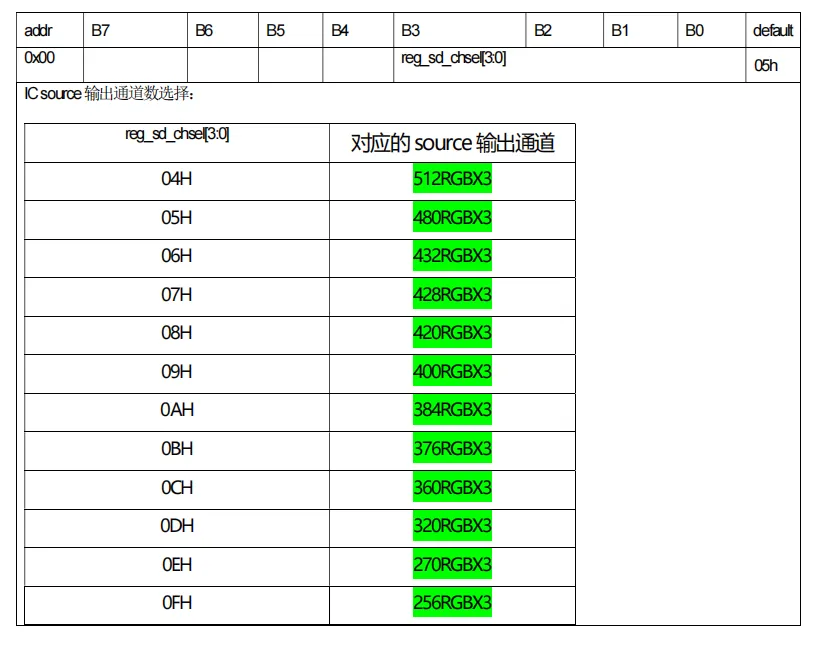

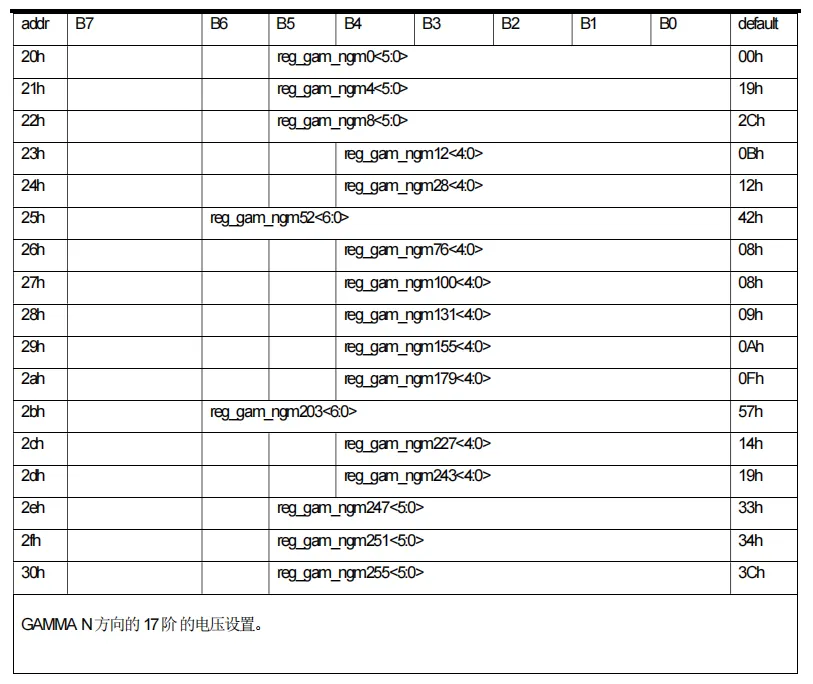

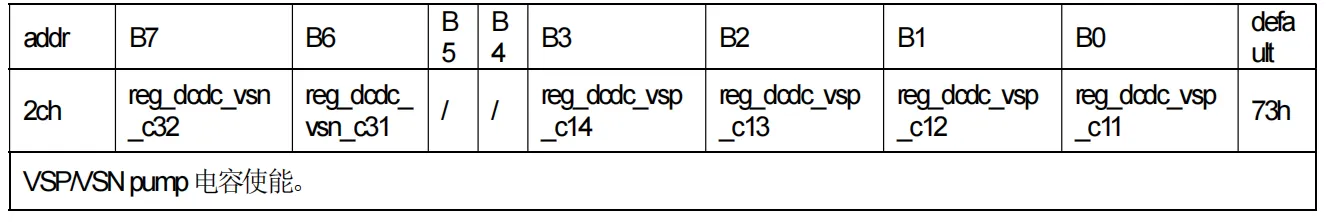

5.3.Page4 部分寄存器功能说明

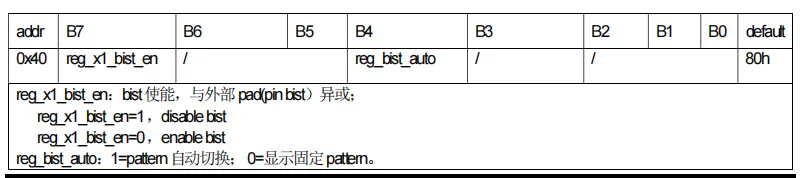

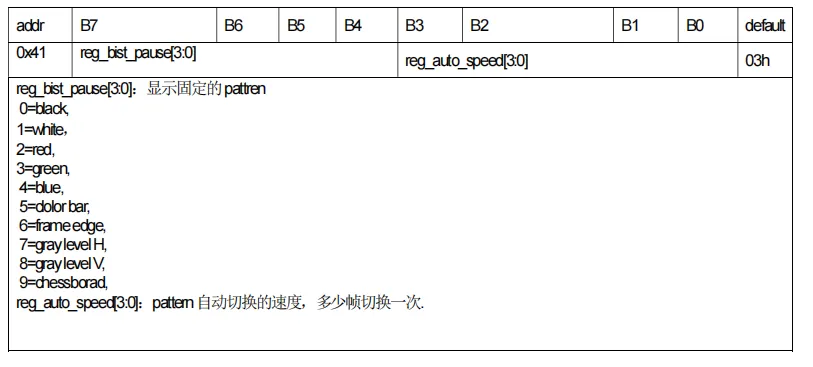

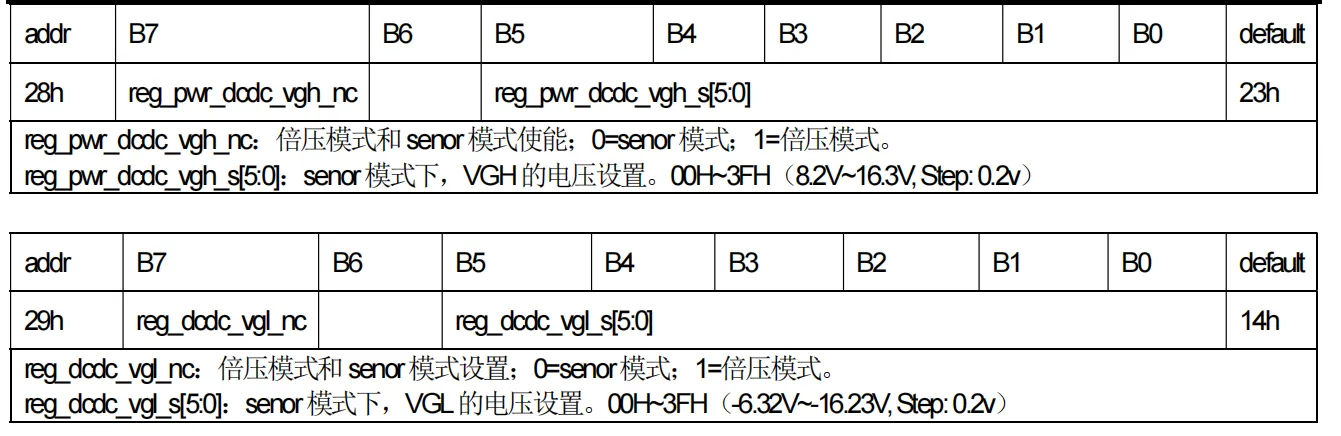

5.4.PageB 部分寄存器功能说明
