Sentinel 基本概念
资源
资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，甚至可以是一段代码。在接下来的文档中，我们都会用资源来描述代码块。
只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标示资源。
规则
围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。
Sentinel 功能和设计理念
流量控制

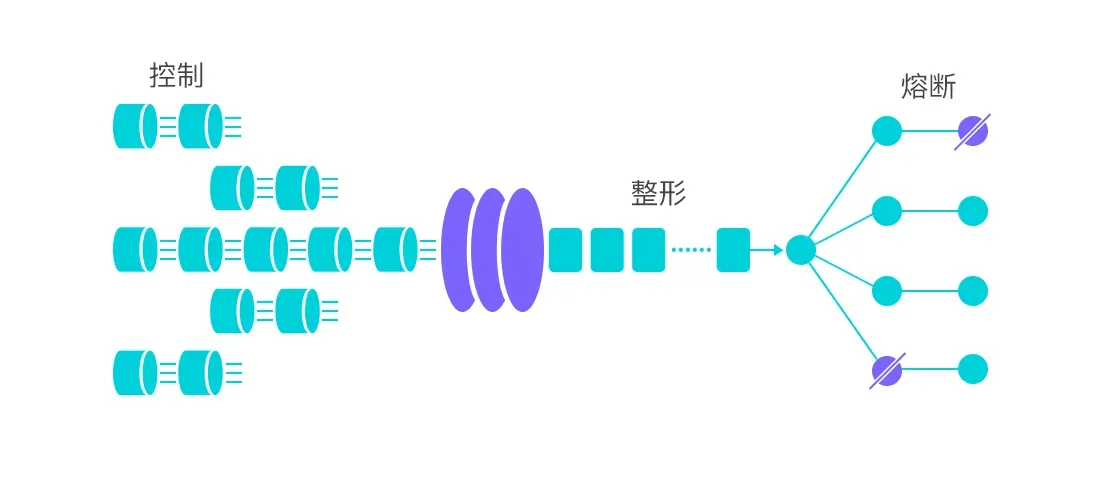

流量控制在网络传输中是一个常用的概念，它用于调整网络包的发送数据。然而，从系统稳定性角度考虑，在处理请求的速度上，也有非常多的讲究。任意时间到来的请求往往是随机不可控的，而系统的处理能力是有限的。我们需要根据系统的处理能力对流量进行控制。Sentinel 作为一个调配器，可以根据需要把随机的请求调整成合适的形状，如下图所示：
控制
熔断
整形
流量控制有以下几个角度:
●资源的调用关系，例如资源的调用链路，资源和资源之间的关系；
●运行指标，例如 QPS、线程池、系统负载等；
●控制的效果，例如直接限流、冷启动、排队等。
Sentinel 的设计理念是让您自由选择控制的角度，并进行灵活组合，从而达到想要的效果。
熔断降级
什么是熔断降级

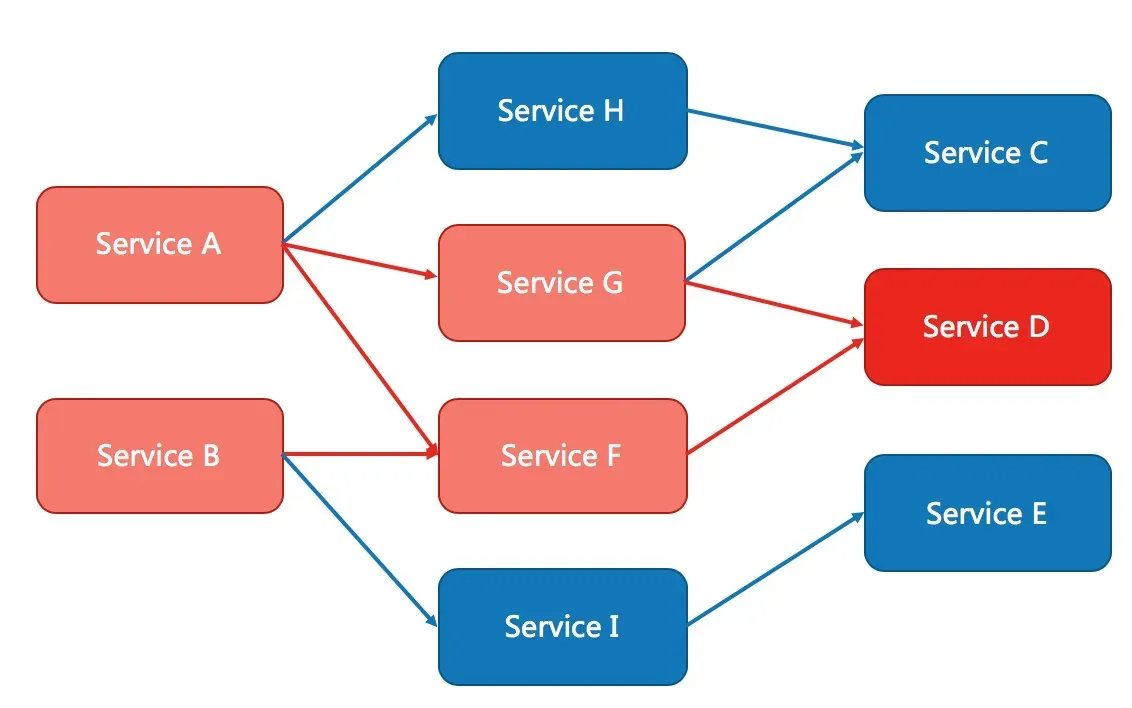

除了流量控制以外，降低调用链路中的不稳定资源也是 Sentinel 的使命之一。由于调用关系的复杂性，如果调用链路中的某个资源出现了不稳定，最终会导致请求发生堆积。这个问题和 Hystrix 里面描述的问题是一样的。
Sentinel 和 Hystrix 的原则是一致的: 当调用链路中某个资源出现不稳定，例如，表现为 timeout，异常比例升高的时候，则对这个资源的调用进行限制，并让请求快速失败，避免影响到其它的资源，最终产生雪崩的效果。
熔断降级设计理念
在限制的手段上，Sentinel 和 Hystrix 采取了完全不一样的方法。
Hystrix 通过线程池的方式，来对依赖(在我们的概念中对应资源)进行了隔离。这样做的好处是资源和资源之间做到了最彻底的隔离。缺点是除了增加了线程切换的成本，还需要预先给各个资源做线程池大小的分配。
Sentinel 对这个问题采取了两种手段:
●通过并发线程数进行限制
和资源池隔离的方法不同，Sentinel 通过限制资源并发线程的数量，来减少不稳定资源对其它资源的影响。这样不但没有线程切换的损耗，也不需要您预先分配线程池的大小。当某个资源出现不稳定的情况下，例如响应时间变长，对资源的直接影响就是会造成线程数的逐步堆积。当线程数在特定资源上堆积到一定的数量之后，对该资源的新请求就会被拒绝。堆积的线程完成任务后才开始继续接收请求。
●通过响应时间对资源进行降级
除了对并发线程数进行控制以外，Sentinel 还可以通过响应时间来快速降级不稳定的资源。当依赖的资源出现响应时间过长后，所有对该资源的访问都会被直接拒绝，直到过了指定的时间窗口之后才重新恢复。
系统负载保护
Sentinel 同时提供系统维度的自适应保护能力。防止雪崩，是系统防护中重要的一环。当系统负载较高的时候，如果还持续让请求进入，可能会导致系统崩溃，无法响应。在集群环境下，网络负载均衡会把本应这台机器承载的流量转发到其它的机器上去。如果这个时候其它的机器也处在一个边缘状态的时候，这个增加的流量就会导致这台机器也崩溃，最后导致整个集群不可用。
针对这个情况，Sentinel 提供了对应的保护机制，让系统的入口流量和系统的负载达到一个平衡，保证系统在能力范围之内处理最多的请求。
Sentinel 工作主流程
在 Sentinel 里面，所有的资源都对应一个资源名称以及一个 Entry。Entry 可以通过对主流框架的适配自动创建，也可以通过注解的方式或调用 API 显式创建；每一个 Entry 创建的时候，同时也会创建一系列功能插槽（slot chain）。这些插槽有不同的职责，例如:
●NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；
●ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；
●StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息；
●FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；
●AuthoritySlot 则根据配置的黑白名单和调用来源信息，来做黑白名单控制；
●DegradeSlot 则通过统计信息以及预设的规则，来做熔断降级；
●SystemSlot 则通过系统的状态，例如 load1 等，来控制总的入口流量；

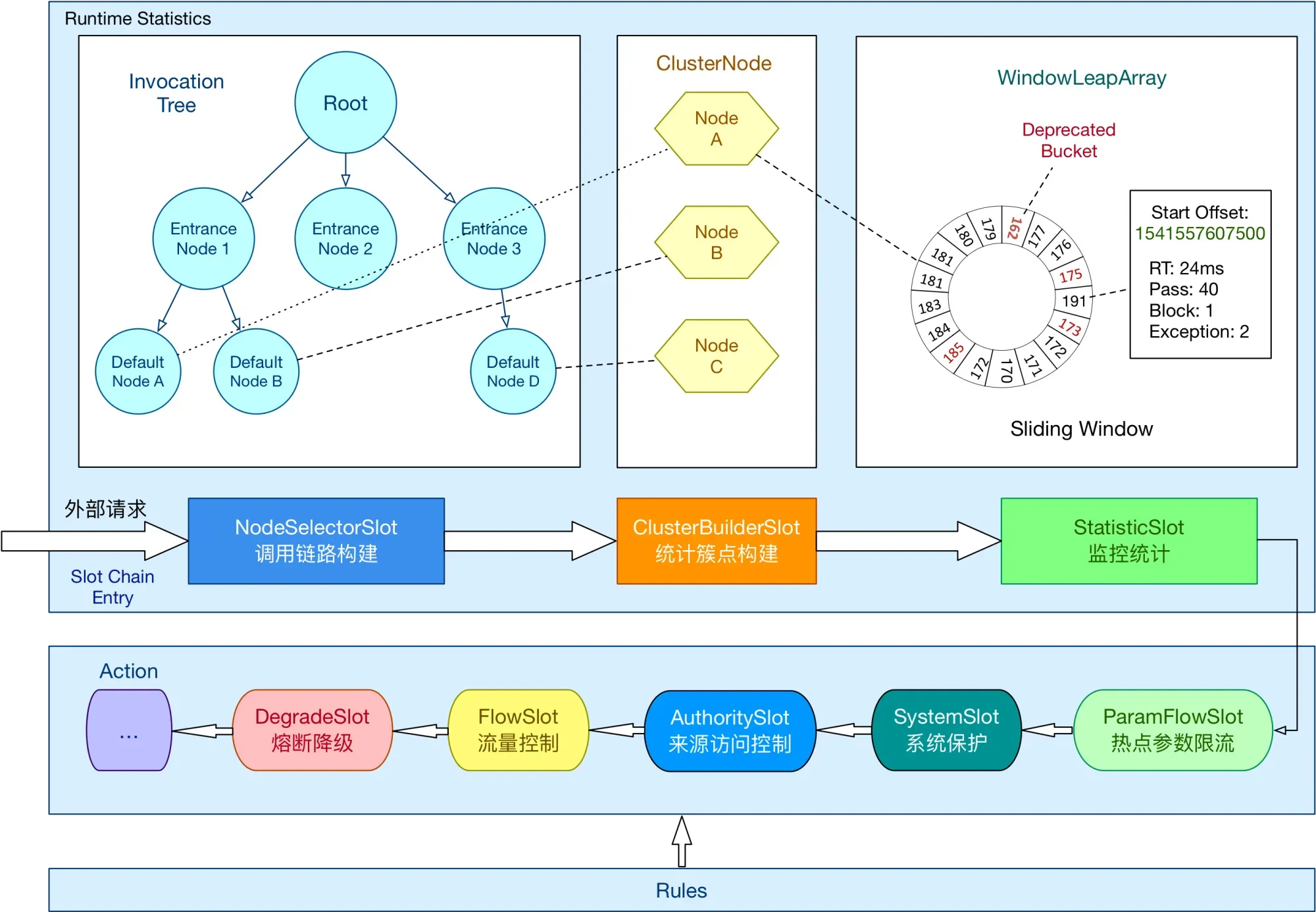

总体的框架如下:
RUNTIME STATISTICS
CLUSTERNODE
WINDOWLEAPARRAY
INVOCATION
ROOT
TREE
NODE
DEPRECATED
A
BUCKET
START OFFSET:
HAC
ENTRANCE
ENTRANCE
ENTRANCE
TROO
1541557607500
NODE
NODE 3
NODE 1
NODE 2
B
181
16
RT:24MS
175
181
PASS:40
191
183
BLOCK:1
173
EXCEPTION:2
NODE
DEFAULT
DEFAULT
DEFAULT
NODE B
NODE A
NODE D
SLIDING WINDOW
外部请求
STATISTICSLOT
CLUSTERBUILDERSLOT
NODESELECTORSLOT
统计簇点构建
监控统计
调用链路构建
SLOT CHAIN
ENTRY
ACTION
PARAMFLOWSLOT
FLOWSLOT
DEGRADESLOT
SYSTEMSLOT
AUTHORITYSLOT
流量控制
熔断降级
系统保护
热点参数限流
来源访问控制
RULES

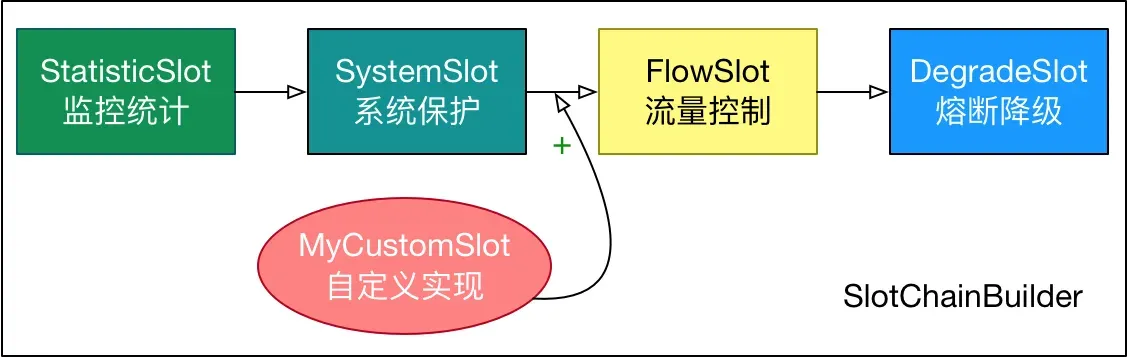

Sentinel 将 ProcessorSlot 作为 SPI 接口进行扩展（1.7.2 版本以前 SlotChainBuilder 作为 SPI），使得 Slot Chain 具备了扩展的能力。您可以自行加入自定义的 slot 并编排 slot 间的顺序，从而可以给 Sentinel 添加自定义的功能。
