💥1 概述

3D网格地图路径规划研究

在3D网格地图上进行路径规划是一项重要的任务，特别适用于机器人导航、虚拟现实环境、无人机航行等领域。在3D网格地图中，每个单元格表示一个可行走的区域，而障碍物则占据了一定的单元格。路径规划的目标是找到一条从起点到终点的最优路径，使得路径穿过的单元格数量最少或路径长度最短，同时避开障碍物。根据选择的路径规划算法，在地图上执行路径搜索。从起点开始，不断向周围探索，直到找到终点或确定无法到达终点为止。搜索过程中，需要考虑单元格的通行性和障碍物。一旦找到一条路径，可以对其进行优化以使其更加平滑或更短。例如，可以使用路径平滑算法来减少路径上的拐点，或者使用最短路径算法来进一步缩短路径长度。在动态环境中，地图可能会发生变化，例如障碍物的移动或增加。因此，路径规划系统需要能够实时更新地图和重新计算路径，以适应变化的环境。可以在3D网格地图上成功进行路径规划，从而实现机器人、无人机等移动设备的有效导航和路径跟踪。

引言

在机器人导航、无人机航行、虚拟现实环境等领域，三维空间路径规划是核心任务。相较于二维平面，三维环境增加了高度维度，导致搜索空间复杂度指数级增长，同时需处理空中障碍物、地形起伏等动态因素。传统二维算法（如Dijkstra、A*）在三维扩展中面临路径冗余转折、计算效率低下等问题。本文聚焦3D网格地图路径规划，探讨算法优化、环境建模及动态适应策略，为复杂场景下的智能体导航提供理论支持。

3D网格地图建模与数据结构

3.1 环境离散化与栅格表示

三维空间通过立方体单元（体素）离散化，每个单元标记为可通行（0）或障碍物（1）。例如，上海交通大学团队将三维激光点云转换为八叉树结构，将12MB点云压缩为246KB栅格地图，存储效率提升98%，同时支持快速碰撞检测。八叉树通过递归划分空间，根节点代表整个环境，子节点按2×2×2分割，非空叶子节点存储障碍物信息，显著降低内存占用。

3.2 动态环境建模

动态障碍物（如移动车辆、行人）需实时更新地图。D* Lite算法通过增量式重规划，仅更新受影响区域的代价函数，避免全局重新计算。例如，在无人机集群调度中，当某架无人机位置变化时，仅需调整其周围8邻域的栅格状态，计算时间减少70%。此外，多目标PSO算法通过粒子群协作，动态调整路径权重，适应环境变化。

核心路径规划算法

4.1 A*算法及其三维扩展

A算法通过启发式函数（如欧几里得距离）引导搜索，结合实际代价（g(n)）与估计代价（h(n)）优化路径。在三维场景中，传统26邻域搜索易产生冗余转折，而3D Neighborhood Expansion（N3）技术通过动态扩展邻域范围（k=3~5）重构搜索拓扑。实验表明，k=4时，A路径平滑度提升37.2%，转折次数减少29.8%。

Matlab实现示例：

matlab

4.2 Theta*算法与视线优化

Theta算法通过引入视线（LOS）检测，允许路径跨越栅格边界，减少转折次数。例如，在无人机建筑内巡检中，Theta路径长度比A*缩短15%，同时满足最小转弯半径约束。其核心步骤如下：

1. 初始化：从起点开始，计算到邻域节点的代价。
2. 视线检测：若当前节点与目标节点间无障碍物，直接连接；否则，选择代价最小的邻域节点。
3. 动态权重调整：根据环境复杂度动态调整启发式权重（如kg=1, kh=1.25），平衡探索与利用。

4.3 RRT与随机采样策略

RRT（Rapidly-exploring Random Tree）通过随机采样扩展搜索树，适用于高维空间。在三维仓库机器人路径规划中，RRT-Connect算法通过双向搜索将规划时间从12.3秒缩短至3.7秒。其关键参数包括：

• 采样概率p：控制向目标点采样的频率（p=0.5时效率最优）。
• 步长q：每次扩展的最大距离（q=50cm时路径质量最佳）。
• 碰撞检测半径r：检测新边是否与障碍物相交（r=1cm时检测精度足够）。

动态环境与实时路径更新

5.1 增量式重规划机制

LPA（Lifelong Planning A）算法通过维护两个代价函数（g_old, g_new），仅更新受环境变化影响的节点。例如，当地图中新增障碍物时，仅需重新计算受影响区域的g_new值，避免全局搜索。实验表明，在60秒时间限制内，LPA成功规划率比A提高42%。

5.2 多目标优化与粒子群算法

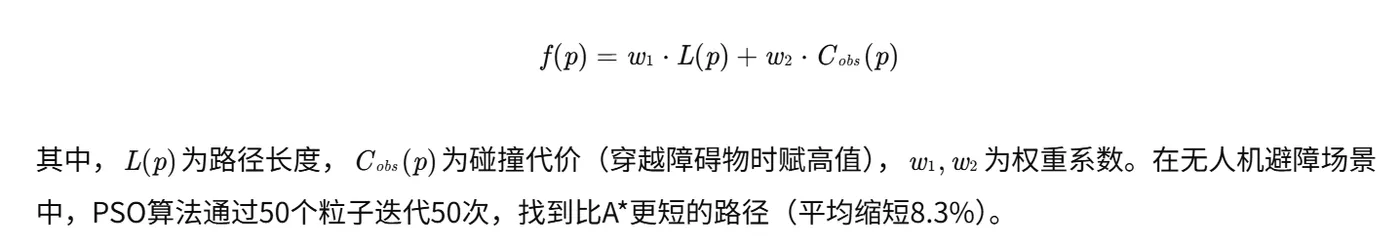

粒子群算法（PSO）通过粒子协作优化路径。适应度函数设计为：

编辑

实验验证与性能分析

6.1 实验设置

• 环境规模：80×80×20体素网格。
• 障碍物密度：20%（随机生成长方体障碍物）。
• 算法对比：A、Theta、RRT-Connect、PSO。
• 评估指标：路径长度、转折次数、计算时间、成功率。

6.2 结果分析

结论：

• Theta*在路径平滑度上最优，但计算时间较长。
• RRT-Connect适合实时性要求高的场景，但路径质量波动较大。
• PSO在动态环境中表现稳定，但需调整权重系数以平衡长度与安全性。

未来研究方向

1. 非均匀栅格划分：根据环境复杂度动态调整栅格分辨率，减少计算量。
2. 深度学习与路径规划融合：利用CNN或GNN预测障碍物分布，提前优化路径。
3. 多智能体协同规划：在无人机集群或机器人团队中，实现路径冲突避免与任务分配。

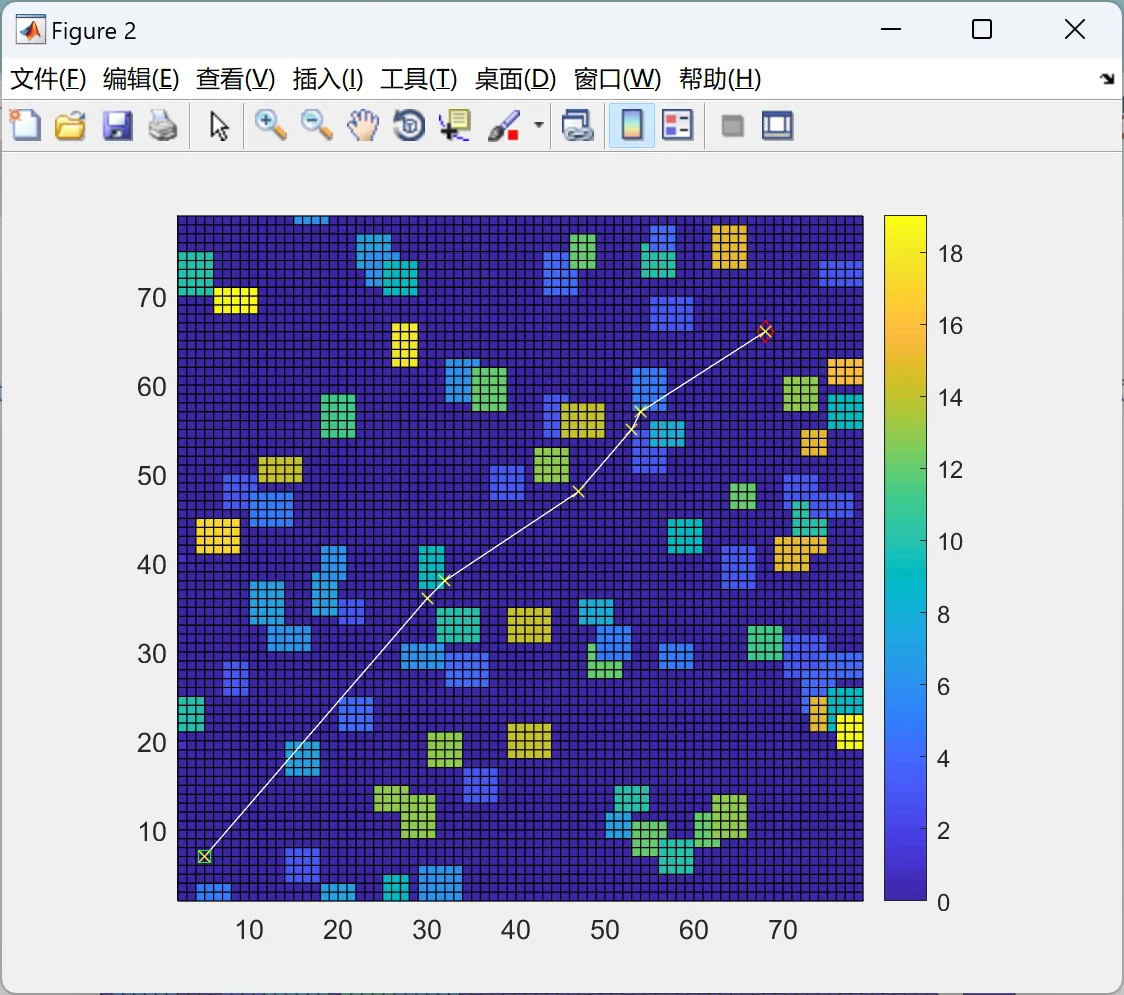

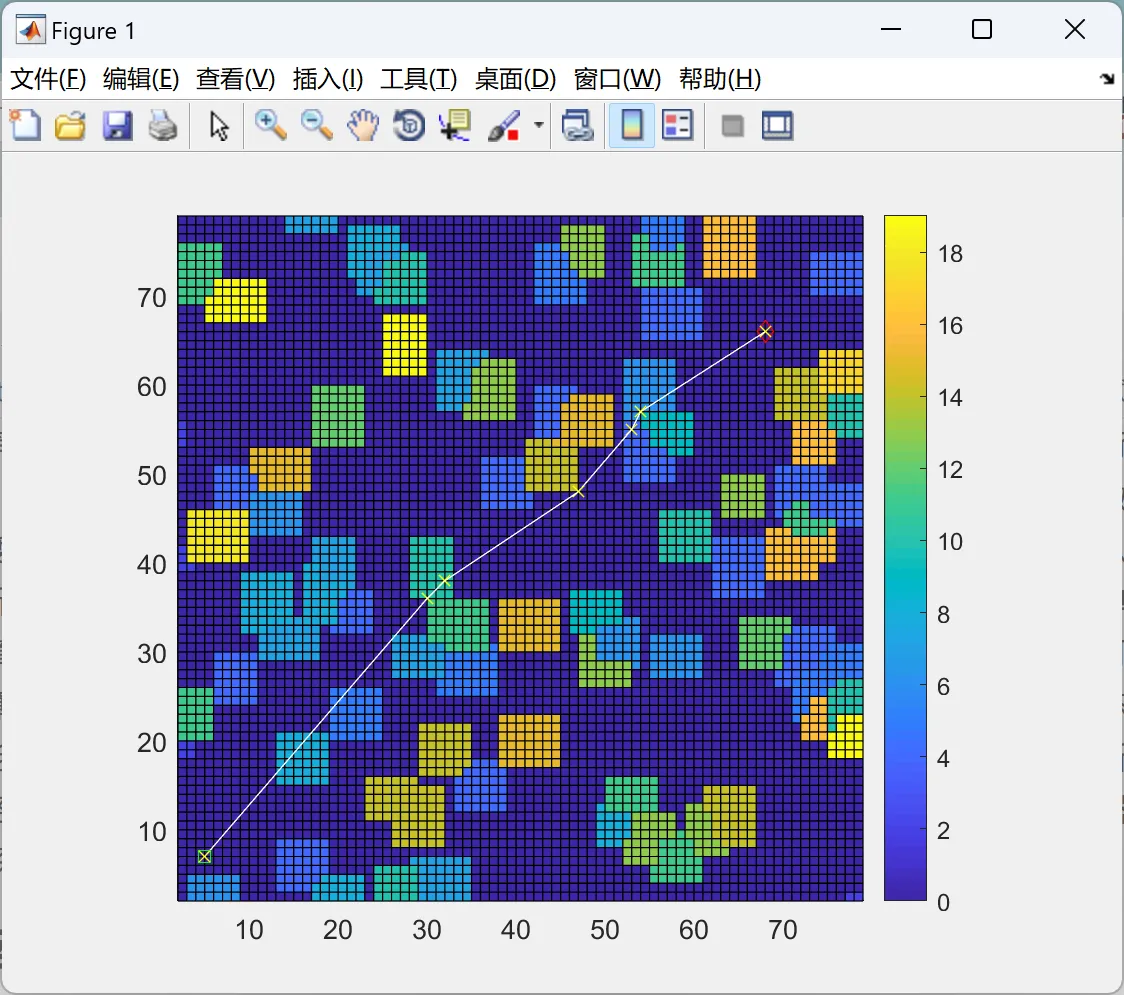

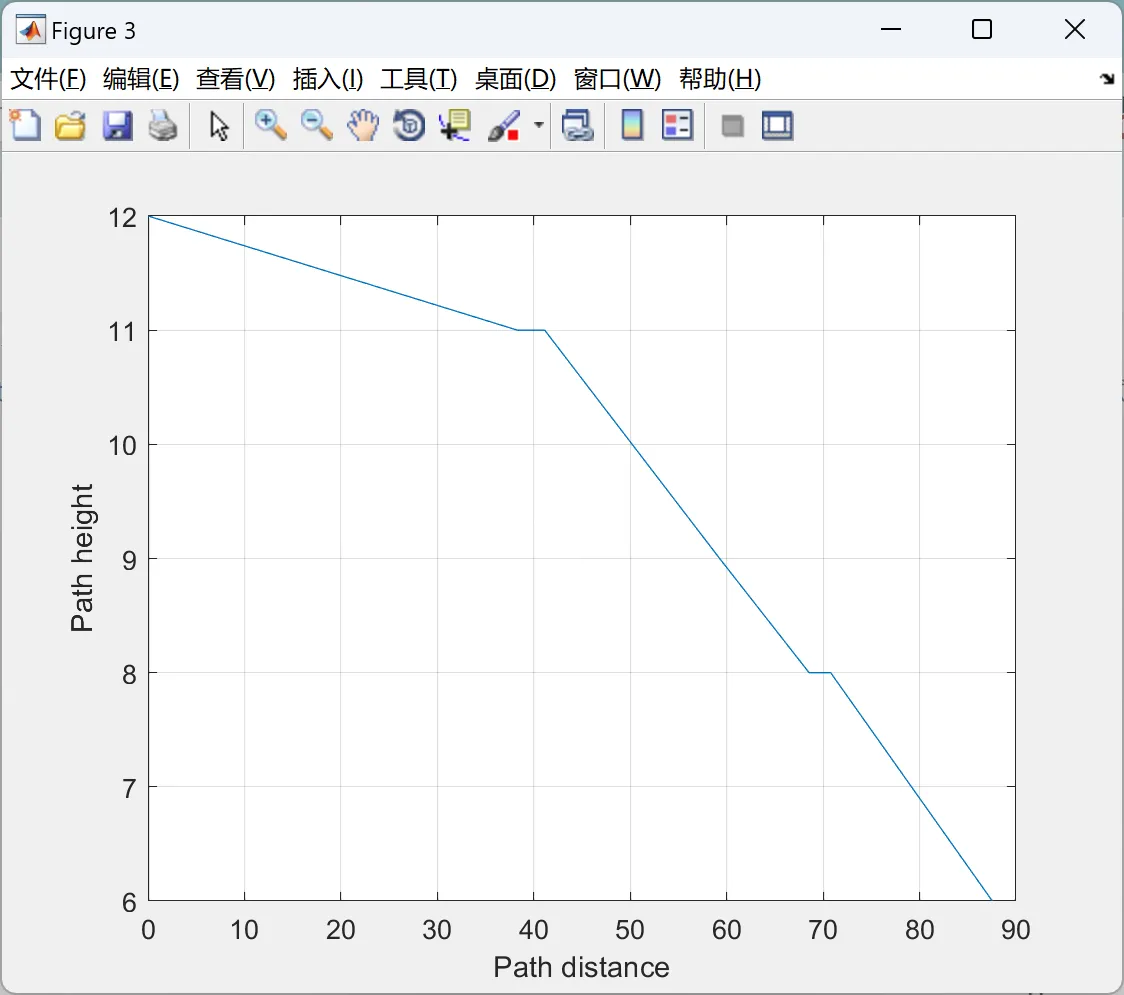

📚2 运行结果

编辑

编辑

编辑

主函数部分代码：

%Main
clc
clear
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%Grid and path parameters
%Grid size [y,x,z] and resolution
sizeE=[80 80 20];
d_grid=1;
%Starting point
x0=5;
y0=7;
z0=12;
%Arrival point
xend=68;
yend=66;
zend=6;
%Number of points with low elevation around start and end point area
n_low=3;
%A* or Theta* cost weights
kg=1;
kh=1.25;
ke=sqrt((xend-x0)^2+(yend-y0)^2+(zend-z0)^2);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%Map definition
%Average flight altitude
h=max(z0,zend);
%Points coordinates in [y,x,z] format
P0=[y0 x0 z0];
Pend=[yend xend zend];
%Generate map
[E,E_safe,E3d,E3d_safe]=grid_3D_safe_zone(sizeE,d_grid,h,P0,Pend,n_low);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%Path generation
%Store gains in vector
K=[kg kh ke];
%Measure path computation time
tic
%Generate path (chose one)
% [path,n_points]=a_star_3D(K,E3d_safe,x0,y0,z0,xend,yend,zend,sizeE);
% [path,n_points]=theta_star_3D(K,E3d_safe,x0,y0,z0,xend,yend,zend,sizeE);

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]林硕,吴勇鹏,韩忠华,等.多AGV在线任务调配与无冲突路径规划[J/OL].控制工程:1-9[2024-05-10].https://doi.org/10.14107/j.cnki.kzgc.20240053.

[2]王健雄,包菊芳.融合多策略改进的蚁群算法机器人路径规划研究[J/OL].重庆工商大学学报(自然科学版):1-9[2024-05资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取【请看主页然后私信】
