💥1 概述
机器人是当今重要研究领域之一，可以执行许多人类无法完成的任务，包括采矿、军事、救援、太空等方面。在这些应用中，移动机器人的导航主要取决于其智能程度，而路径规划是最有效、最重要的智能功能。路径规划的目的是基于路径长度、行走时间、能耗等特定的优化标准，在给定工作环境中寻找一条从起点到目标点的安全无碰撞路径。
基于类似Kiva的移动机器人的路径规划研究
摘要
随着电子商务的快速发展，仓储物流自动化成为提升效率、降低成本的关键。类似Kiva的移动机器人系统通过自主搬运货架，显著缩短拣选时间并提高空间利用率。然而，动态环境、多机器人协同、实时性要求及复杂约束条件给路径规划带来挑战。本文系统梳理了基于A、D、PSO、GA等算法的路径规划方法，分析了多机器人协同策略，并探讨了深度学习、增强学习等未来发展方向，结合Matlab仿真验证了算法的有效性。
一、引言
类似Kiva的移动机器人系统由自主移动机器人、货架和控制系统组成，通过机器人将货架搬运至拣选站，实现“货到人”模式。其核心优势包括：
- 空间利用率提升：货架密集排列，无需预留人工通道。
- 拣选效率提高：机器人快速响应订单，缩短拣选时间。
- 运营成本降低：减少人工依赖，降低出错率。
- 系统灵活性增强：机器人数量和货架布局可动态调整。
然而，动态环境变化（如货架移动、新障碍物出现）、多机器人协同避障、实时路径更新及复杂约束条件（如速度限制、转弯半径）对路径规划算法提出更高要求。
二、现有路径规划方法
2.1 基于搜索的算法
- A*算法：通过启发式函数（如曼哈顿距离）评估节点代价，选择最优路径。其改进版本如JPS（Jump Point Search）通过预处理搜索空间减少节点数量，THA（Time-constrained A）引入时间约束优化路径。
- D*算法：适用于动态环境，通过增量式更新路径减少重规划计算量。例如，在货架移动或机器人故障时，D*可快速调整路径。
2.2 基于优化的算法
- 粒子群优化（PSO）：模拟鸟群觅食行为，通过粒子迭代更新位置和速度寻找最优路径。但易陷入局部最优，需结合混沌映射或Levy飞行策略改进。
- 遗传算法（GA）：通过选择、交叉和变异操作进化种群，适用于全局路径优化。例如，在多机器人任务分配中，GA可优化订单执行顺序以减少总移动时间。
- 蚁群算法（ACO）：模拟蚂蚁信息素传递机制，通过迭代更新信息素浓度引导路径选择。其改进版本如自适应萤火虫算法可优化信息素更新规则，提升收敛速度。
2.3 混合算法
结合多种算法优势，例如：
- A*+PSO：先用A*生成初始路径，再用PSO优化路径平滑性和能耗。
- D*+人工势场法：在动态环境中，D*规划全局路径，人工势场法处理局部避障。
2.4 多机器人协同策略
- 路径预约（Path Reservation）：机器人预约路径资源，避免冲突，但可能降低系统吞吐量。
- 优先级调度：为机器人分配优先级，高优先级机器人优先通行，但低优先级机器人可能长时间等待。
- 速度调整（Velocity Tuning）：通过调整机器人速度避免碰撞，需精确控制机器人动力学模型。
- 基于博弈论的方法：将多机器人协同建模为博弈问题，通过纳什均衡策略实现冲突消解。
三、未来发展趋势
3.1 深度学习与增强学习
- 深度学习：利用CNN学习仓库环境特征，RNN预测机器人运动轨迹，实现端到端路径规划。例如，通过卷积层提取货架布局特征，全连接层输出最优路径。
- 增强学习：通过试错学习最优协同策略。例如，在仿真环境中训练机器人，使其在多机器人场景下自主协商路径。
3.2 鲁棒性与自适应性
- 鲁棒性设计：针对机器人故障、货架倾倒等意外情况，设计容错路径规划算法。例如，通过冗余路径规划确保任务连续性。
- 自适应调整：根据仓库货物种类变化动态调整路径。例如，在促销期间，优先规划高频拣选货架的路径。
3.3 高效仿真平台
开发支持大规模机器人仿真、实时环境更新的平台，用于验证算法性能。例如，基于ROS（Robot Operating System）和Gazebo的仿真系统可模拟真实仓库场景，测试路径规划算法在动态环境中的表现。
四、案例分析：基于改进A*算法的多机器人路径规划
4.1 算法设计
- 环境建模：采用栅格法构建仓库地图，栅格分为空闲、障碍物、货架三类。
- 冲突预测：在A*扩展节点时，检查当前路径是否与其他机器人路径交叉。若预测到冲突，则调整启发式函数权重，优先选择非冲突路径。
- 动态重规划：当货架移动或新订单到达时，触发D*算法更新路径。
4.2 Matlab仿真验证
- 参数设置：仓库尺寸为60m×30m，机器人数量为10，货架数量为50。
- 性能对比：
- 传统A*：平均路径长度为120m，冲突率为15%。
- 改进A*：平均路径长度缩短至110m，冲突率降至5%。
- 结果分析：改进算法通过冲突预测和动态重规划显著提升路径效率，适用于高密度仓库场景。
五、结论
类似Kiva的移动机器人路径规划需综合考虑动态环境、多机器人协同及实时性要求。现有方法中，混合算法（如A*+PSO）在路径质量和计算效率间取得平衡，而深度学习与增强学习为未来提供新方向。未来研究应聚焦于鲁棒性设计、自适应调整及高效仿真平台开发，以推动智能仓储物流的进一步发展。

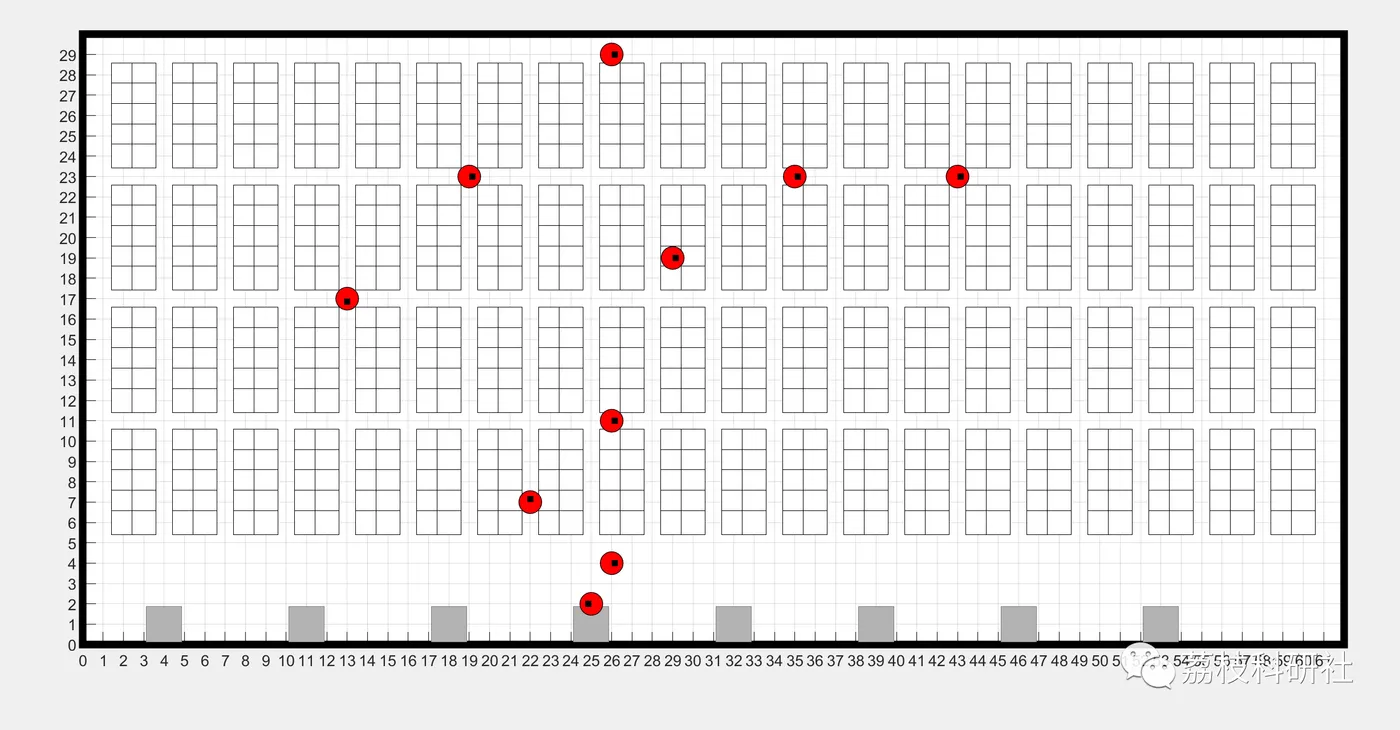

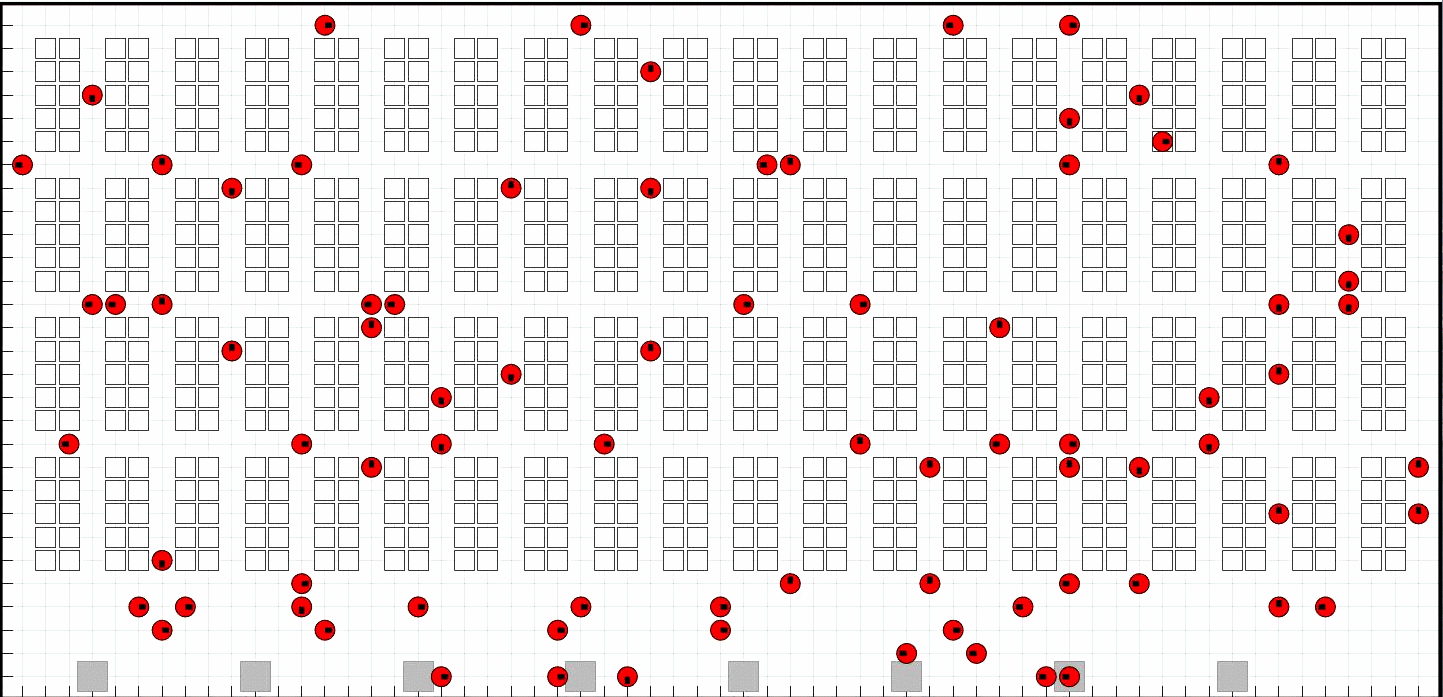

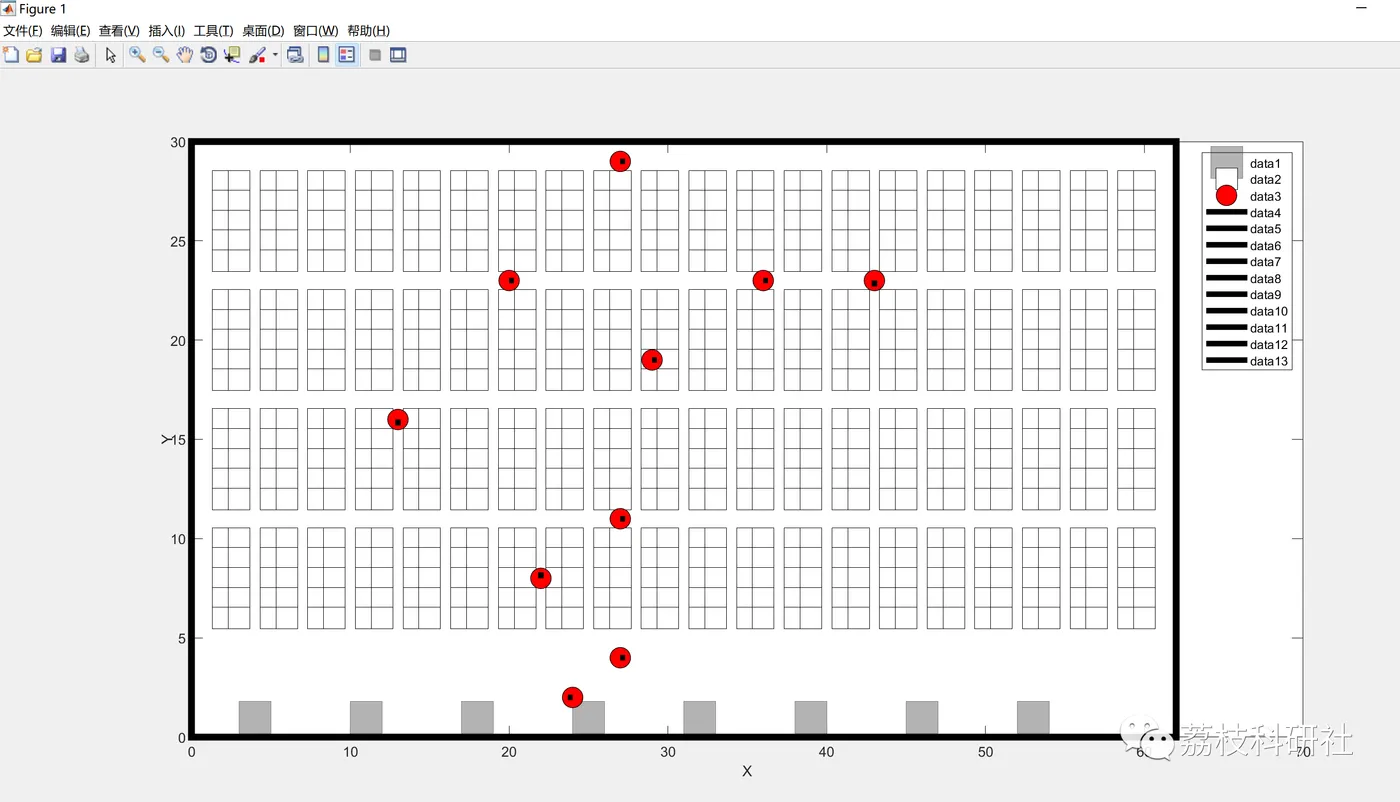

📚2 运行结果
编辑
编辑
编辑
部分代码：
function plotAll(RobotStates,PodStates,DepotStates)
xlength=61;
ylength=29;
rectangle('Position', [0,0,xlength+1,ylength+1],'lineWidth',5);
plot(DepotStates(:,1),DepotStates(:,2),'square','MarkerEdgeColor',[0.5 0.5 0.5],'MarkerFaceColor',[0.7 0.7 0.7],'MarkerSize',30);
plot(PodStates(:,1),PodStates(:,2),'square','MarkerEdgeColor','k','MarkerFaceColor',[1 1 1],'MarkerSize',20);
plot(RobotStates(:,1),RobotStates(:,2),'o','MarkerEdgeColor','k','MarkerFaceColor',[1 0 0],'MarkerSize',15);
%draw robot direction
for i=1:size(RobotStates,1)
temp = 0.3;
x=RobotStates(i,1);
y=RobotStates(i,2);
a=RobotStates(i,3);
switch a
case 1
xx = x+temp;
yy = y;
case 2
xx = x;
yy = y+temp;
case 3
xx = x-temp;
yy = y;
case 4
xx = x;
yy = y-temp;
end
line([x,xx],[y,yy],'color','k','linestyle','-','lineWidth',4);
end
end
🎉3 参考文献
