一、行业背景与系统价值
在 “双碳” 目标驱动下，能源精细化管理成为建筑、工厂、园区等场景降本增效的关键。MyEMS 计量表管理模块作为能源数据管理的核心枢纽，不仅能实现电、水、气等能源数据的精准采集与分析，还通过虚拟计算、层级拓扑等功能，帮助企业构建完整的能源管理体系。其开源特性支持企业根据实际需求灵活定制，降低部署成本，提升能源利用效率。
二、9.1 基础计量表配置与管理

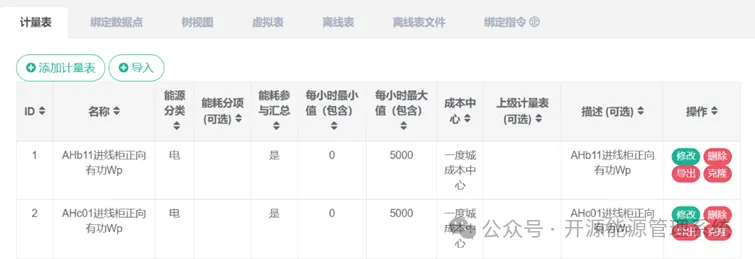

图9-1计量表列表
1. 计量表创建全流程解析

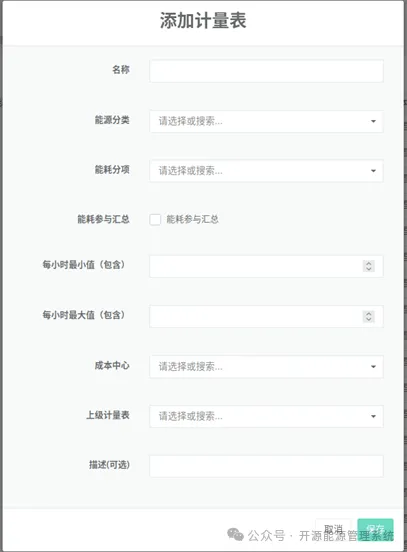

新建计量表操作（图 9-2）
图9-2添加计量表
进入 “系统管理→计量表管理→计量表” 标签页，点击 “添加计量表” 按钮后，进入配置界面。各关键参数详解如下：

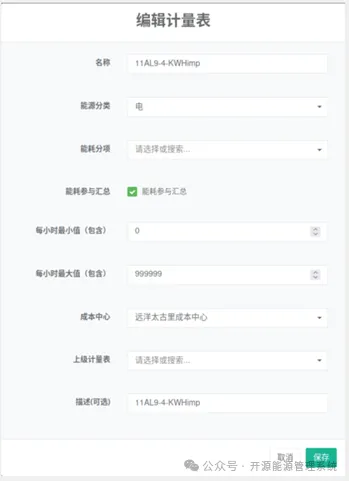

图9-3编辑计量表
- 名称：应具备明确的标识性，如 “行政楼 1 层东区域照明电表” ，方便后续快速识别；
- 能耗分类与分项：严格遵循国家标准，分类涵盖电、水、气、热等常规能源，也支持自定义添加氢能、地热能等新型能源。分项方面，以电力为例，可细分照明、空调、动力、办公设备等，助力企业精准掌握能源流向；
- 每小时最小值与最大值：最小值用于剔除设备空载时的微小波动，如办公室夜间空调关闭后电表的微量读数；最大值则防范异常数据，如电表故障导致的数值突增。可参考设备额定参数，并结合历史数据统计设置合理阈值；
- 成本中心：关联不同能源费率模板，支持按时间（如峰谷电价）、用量（阶梯水价）、区域（不同厂区电价差异）等维度灵活配置，实现精准的能耗成本核算；
- 上级计量表：构建层级分明的总分表关系，例如 “园区总电表→楼宇分电表→楼层子电表”，便于进行能耗平衡分析与责任追溯；
- 描述：补充计量表相关信息，如安装位置、覆盖区域、设备型号等，增强信息完整性。
批量导入与导出（图 9-4）
图9-4导入计量表
系统支持 CSV/JSON 格式的批量操作。导入前，可从系统下载标准模板，按要求填写计量表信息。导入时，系统自动进行数据校验，对格式错误、必填项缺失等问题即时报错，确保数据准确无误。导出功能则方便数据备份、迁移，或用于第三方系统对接。
克隆功能应用
对于同类型设备或相似场景的计量表配置，使用克隆功能可大幅提升效率。例如，新建工业园区时，可克隆已有园区的计量表配置，仅修改部分参数，如名称、位置等，快速完成部署。

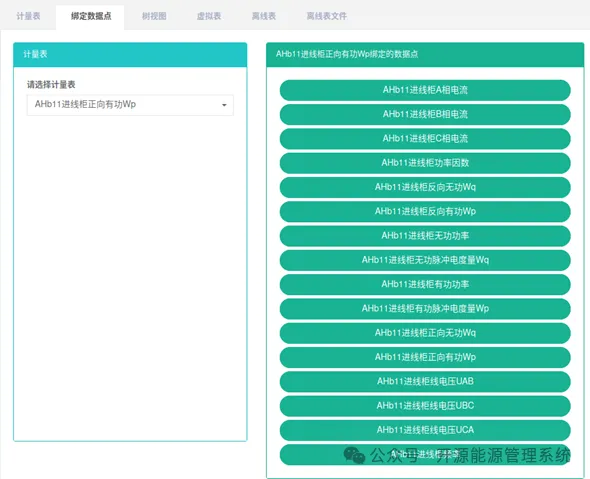

图9-5查看计量表绑定的数据点
2. 编辑与删除操作
编辑计量表时，可对除唯一性标识外的所有参数进行修改。删除操作需谨慎，删除后将同步移除关联的数据点、命令等信息，且无法恢复，系统会弹出二次确认提示，避免误操作。
三、9.2 数据点绑定与实时采集

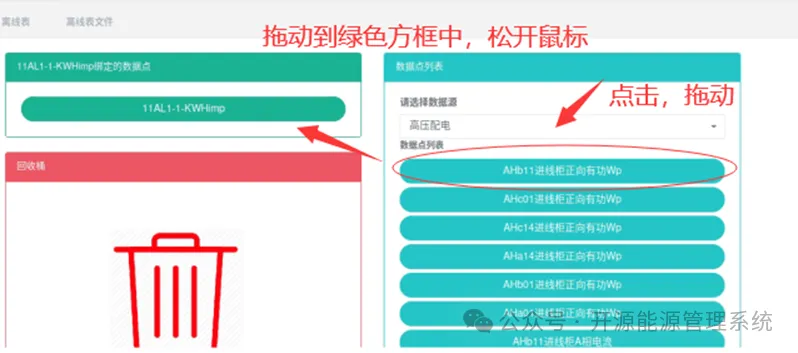

1. 数据点绑定流程（图 9-6）

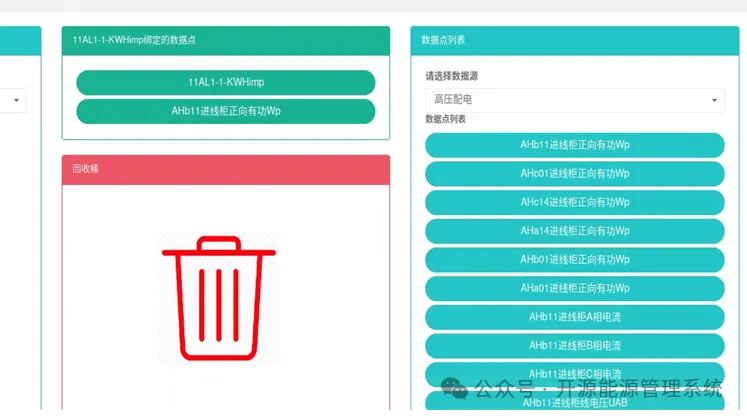

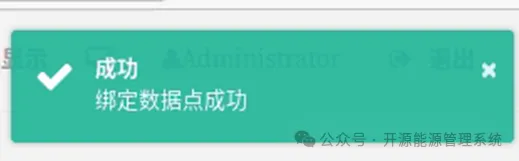

图9-6绑定数据点
进入 “绑定数据点” 标签页，选择目标计量表后，从数据源中筛选数据点进行绑定。绑定过程中，系统自动校验数据类型兼容性，如流量计量表只能绑定数值型数据点，确保数据采集准确。支持模糊搜索功能，输入关键词即可快速定位相关数据点，如输入 “温度”，可筛选出所有温度传感器数据点。此外，对于三相电表等需要多数据点聚合的情况，系统提供便捷的批量绑定功能。
2. 虚拟点高级应用

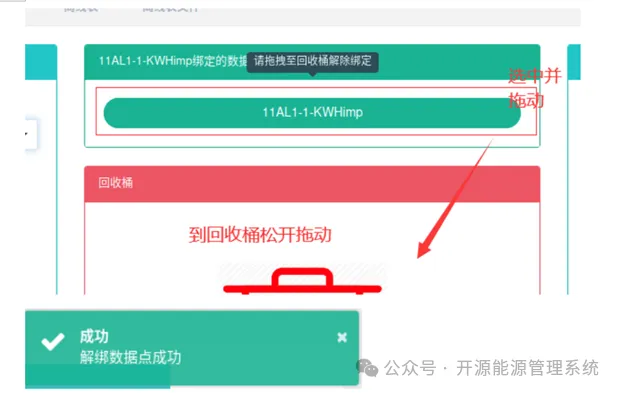

图9-7删除数据点
虚拟点通过代数表达式实现复杂数据计算。例如，计算空调系统的能效比（COP），可配置表达式{"expression": "x1 / x2", "substitutions": {"x1": 1001, "x2": 1002}} ，其中x1为制冷量数据点 ID，x2为压缩机耗电量数据点 ID。系统支持四则运算、三角函数、逻辑判断等多种运算，以及AVG()、MAX()等时间窗口函数，可满足各类复杂计算需求，如计算日平均负荷、月累计能耗等。
四、9.3 树视图与能耗拓扑分析
1. 树视图功能详解（图 9-8）

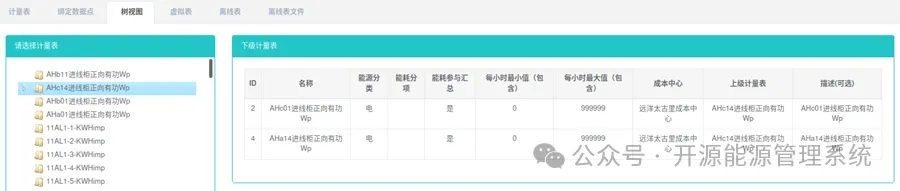

图9-8查看树视图
树视图以直观的层级结构展示所有计量表关系，支持无限级嵌套。用户可自由折叠、展开节点，快速定位目标计量表。通过搜索功能，输入计量表名称即可高亮显示对应节点。右键点击节点，可查看该层级的总能耗、能耗占比、同比环比分析等数据，帮助管理者从宏观到微观全面掌握能源消耗情况。

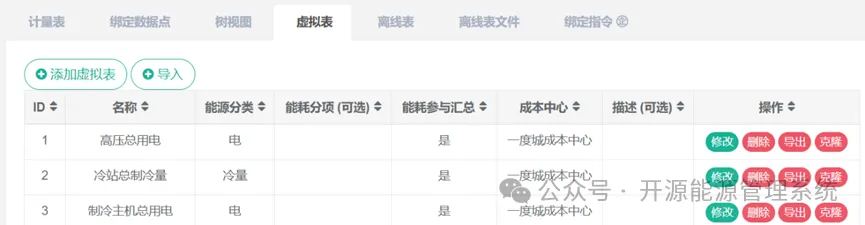

图9-9查看虚拟表
2. 总分表平衡分析
系统自动计算上级表与下级表的能耗差值，当差值超过预设阈值（如 ±5%）时，触发异常告警。例如，园区总电表统计的电量与各楼宇分电表电量之和差异过大，可能意味着存在计量漏项、设备窃电或电表故障等问题，提醒运维人员及时排查。
五、9.4 虚拟表与离线表配置
1. 虚拟表深度应用（图 9-10）

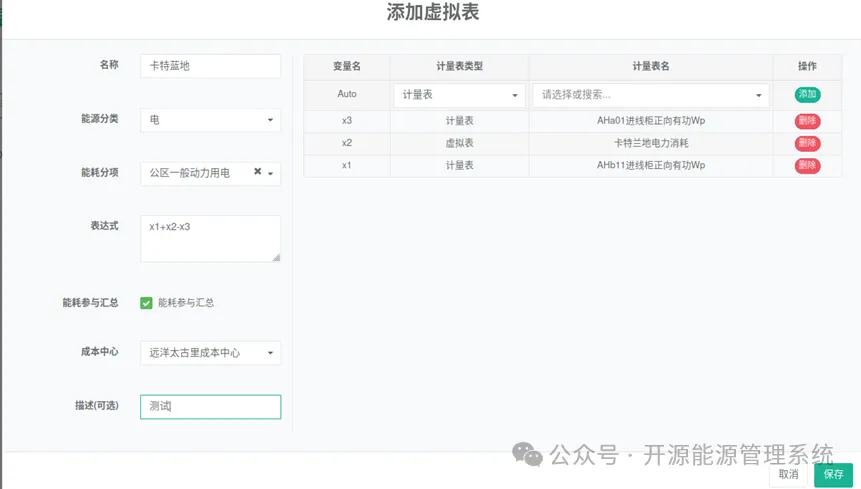

图9-10添加虚拟列表

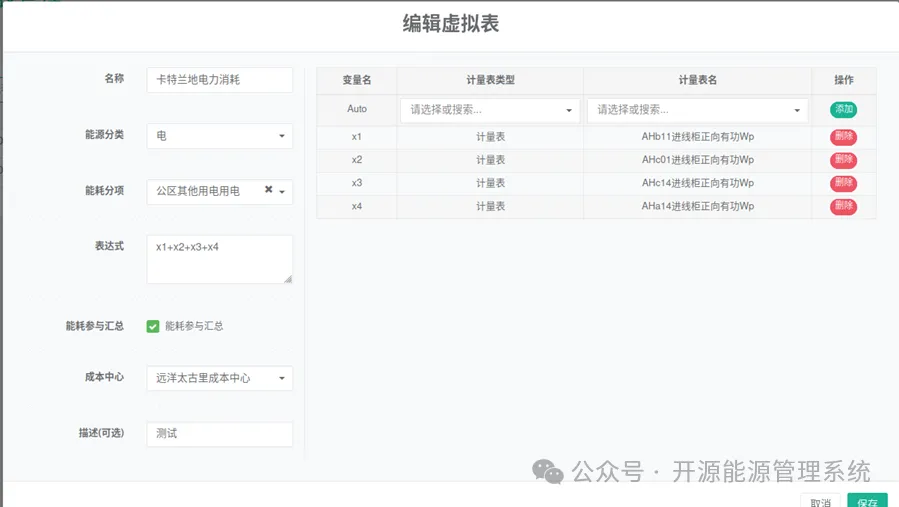

图9-11编辑虚拟表

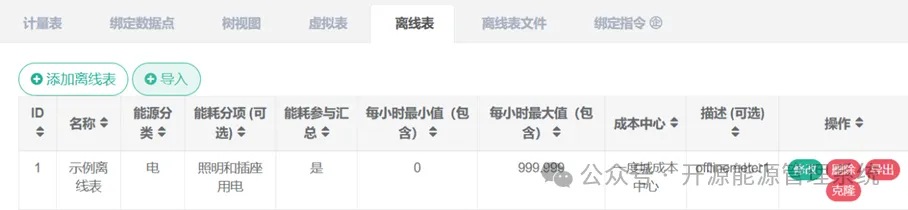

图9-12查看离线表

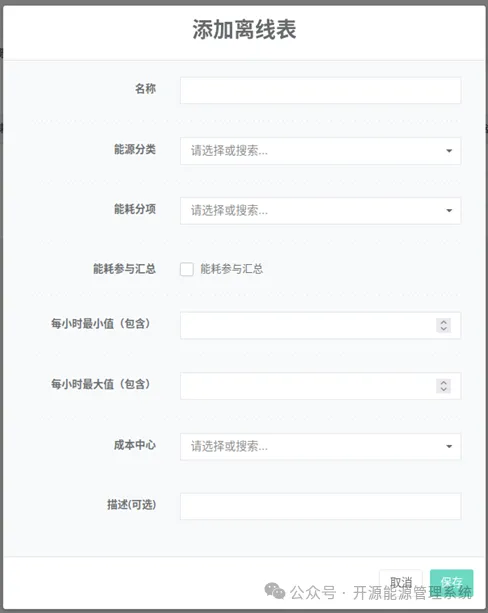

图9-13添加离线表
虚拟表通过代数表达式实现复杂能耗计算，可整合不同类型计量表数据。例如，计算综合能源成本，可将电量计量表、天然气计量表数据结合对应单价进行运算。支持跨时间周期计算，如统计过去一周的平均能耗，并与历史数据对比分析。同时，虚拟表可作为中间计算节点，参与更复杂的表达式运算，构建多层级计算体系。
2. 离线表管理全流程（图 9-13 - 图 9-18）
离线表创建

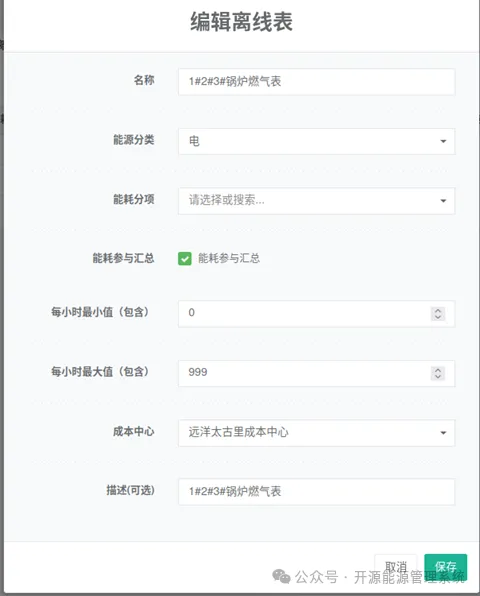

图9-14编辑虚拟表
适用于非远传计量表，如老式水表、燃气表。创建时，配置流程与普通计量表类似，需设定能耗分类、分项等参数。不同之处在于，离线表数据需通过人工抄录上传。
离线表文件处理

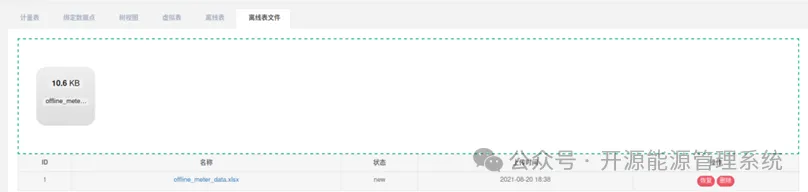

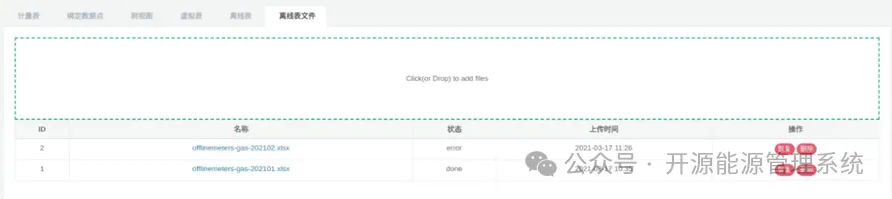

图9-15查看离线表文件

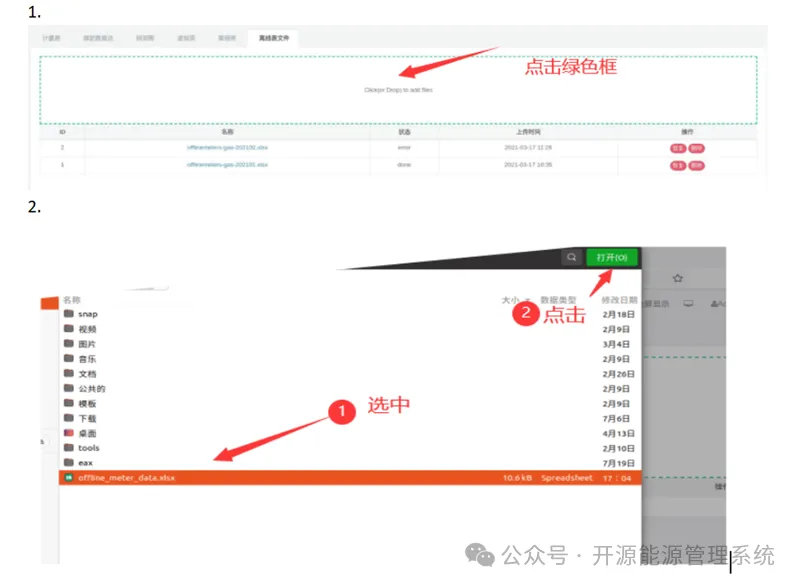

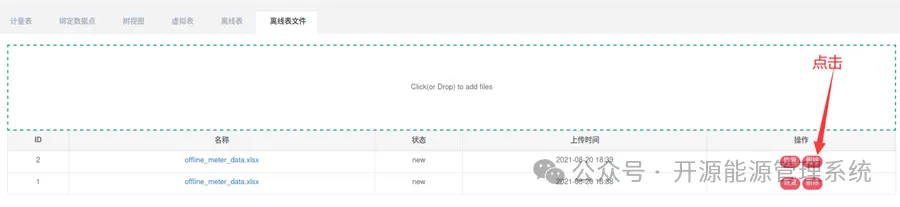

图9-16上传离线表文件
- 模板下载：系统提供标准 Excel 模板，包含日期、表底数、抄表人、复核人等必填字段；
- 上传操作：点击 “Click (or Dorp) to add files” 区域，选择.xlsx 文件上传。系统自动识别文件，显示上传进度与状态；
- 状态追踪：文件状态分为 new（未处理）、done（已处理）、error (处理出错)。处理出错的文件可下载查看具体错误原因，如数据格式不符、日期填写错误等；
- 恢复与删除：支持对已处理的文件进行恢复操作，重新处理数据；不再需要的文件可删除，但删除后无法恢复。

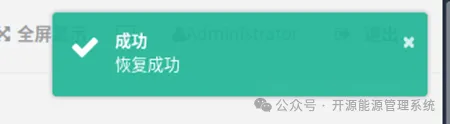

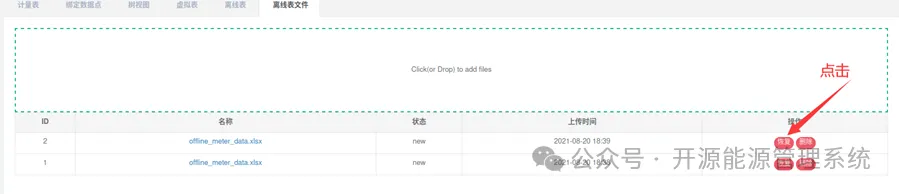

图9-17恢复离线表文件
六、9.7 绑定命令与设备控制
1. 命令绑定操作（图 9-20）
进入 “绑定命令” 标签页，选择计量表后，从命令列表中选择需要绑定的命令，通过拖拽操作完成绑定。支持的命令类型丰富，包括开关控制（如路灯启停）、参数设置（如变频器频率调节）、设备校准等。所有控制操作均记录审计日志，详细记载操作时间、操作人员、操作内容等信息，确保操作可追溯。同时，系统支持权限分级管理，不同角色用户拥有不同的命令操作权限，保障系统安全。
图9-18删除离线表文件
2. 联动场景配置
- 定时任务：通过设置定时命令，实现自动化控制。例如，每日 22:00 自动关闭办公楼非必要照明，每周六凌晨对电表进行数据校准；
- 条件触发：基于计量表数据或外部传感器数据设置触发条件。当车间温度超过 30℃且空调开启时，自动调高制冷量；当用水量超过日限额时，发送告警信息并关闭相关阀门。

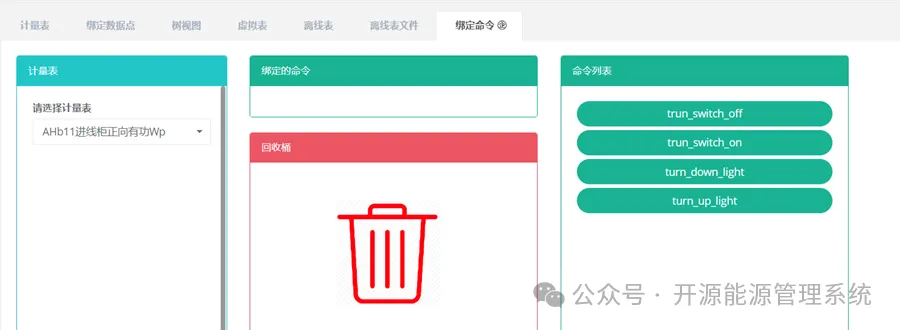

图9-19查看计量表绑定命令

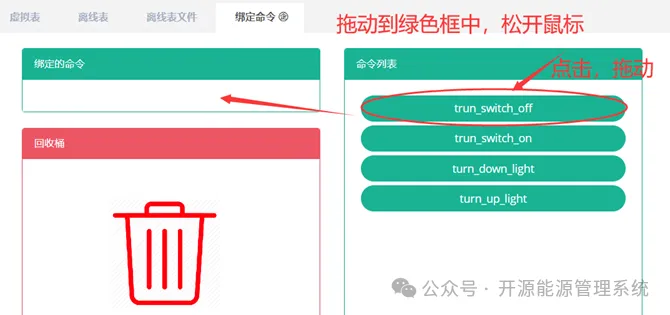

图9-20绑定命令

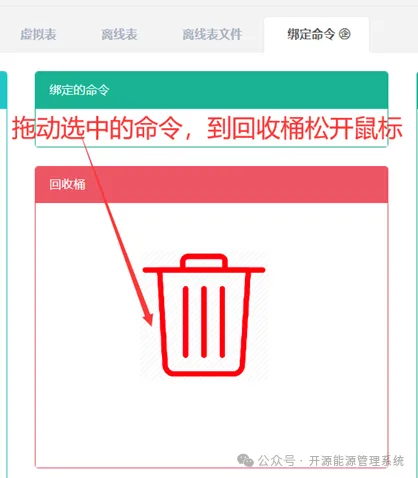

图9-21删除命令
七、应用案例与实践优化
1. 典型场景应用
案例一：大型商业综合体
某商业综合体部署 MyEMS 系统后，通过计量表管理模块，对各楼层、各业态（餐饮、零售、办公）的用电、用水进行精准计量。利用虚拟表计算不同时段、不同区域的能耗成本，结合树视图分析能耗分布，发现餐饮区域夜间待机能耗过高。通过调整设备控制策略，关闭非必要设备，每月节省能耗成本 15%。
案例二：制造工厂
在一家汽车制造工厂，通过总分表层级管理，实时监控各车间、各生产线的能耗情况。当发现某条生产线能耗异常升高时，利用数据点绑定和虚拟表计算，快速定位到设备故障导致能源浪费。及时维修后，设备能耗恢复正常，避免了长期的能源损耗。
2. 优化建议
定期校准： 对物理计量表定期进行校准，确保数据准确性；
动态调整阈值：根据季节变化、生产计划调整，及时更新每小时最小值与最大值；
培训与考核： 对操作人员进行系统培训，建立考核机制，确保离线表数据抄录准确、及时。
通过深入掌握 MyEMS 计量表管理模块的各项功能，企业能够实现能源数据的精细化管理，挖掘节能潜力，降低运营成本，为可持续发展提供有力支持。如需进一步技术支持或个性化定制方案，欢迎联系 MyEMS 官方技术团队。
