配置基于组播带宽的组播CAC示例

组网图形

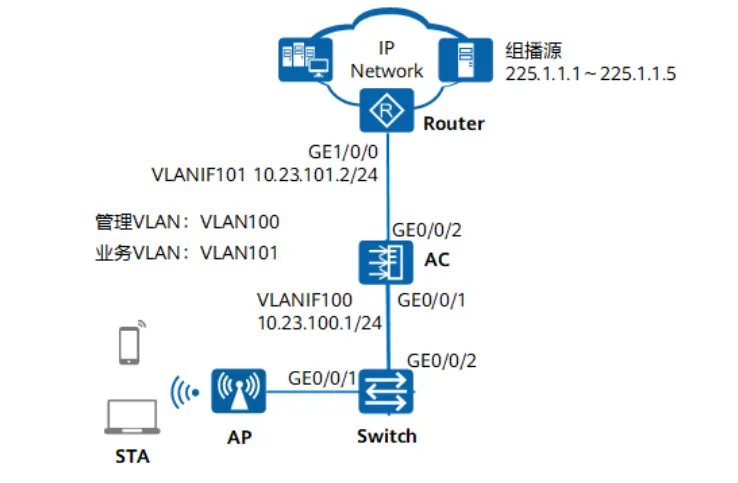

图1 配置基于组播带宽的组播CAC示例组网图

• 业务需求
• 组网需求
• 数据规划
• 配置思路
• 配置注意事项
• 操作步骤
• 配置文件

业务需求

企业用户通过WLAN接入网络，以满足移动办公的最基本需求。且在覆盖区域内移动发生漫游时，不影响用户的业务使用。

该企业网络中部署了视频会议组播源专门用于提供企业的视频会议服务，组播源地址为225.1.1.1～225.1.1.5，同时管理员希望能够通过配置基于组播带宽的组播CAC功能，当组播带宽达到最大值时限制员工接入，保证员工会议的接入质量。

组网需求

• AC组网方式：直连二层组网。
• DHCP部署方式：AC作为DHCP服务器为AP和STA分配IP地址。
• 业务数据转发方式：隧道转发。

数据规划

表1 AC数据规划表

配置思路

1. 配置WLAN基本业务，保证用户能够连接到无线网络。

2. 配置组播转单播，将组播数据报文转换成单播数据报文，提高组播数据流传输效率。

3. 配置基于组播带宽的组播CAC功能，控制组播用户接入。


配置注意事项

• 纯组播报文由于协议要求在无线空口没有ACK机制保障，且无线空口链路不稳定，为了纯组播报文能够稳定发送，通常会以低速报文形式发送。如果网络侧有大量异常组播流量涌入，则会造成无线空口拥堵。为了减小大量低速组播报文对无线网络造成的冲击，建议配置组播报文抑制功能。配置前请确认是否有组播业务，如果有，请谨慎配置限速值。

• 业务数据转发方式采用直接转发时，建议在直连AP的交换机接口上配置组播报文抑制。
• 业务数据转发方式采用隧道转发时，建议在AC的流量模板下配置组播报文抑制。

• 建议在与AP直连的设备接口上配置端口隔离，如果不配置端口隔离，尤其是业务数据转发方式采用直接转发时，可能会在VLAN内形成大量不必要的广播报文，导致网络阻塞，影响用户体验。

• 隧道转发模式下，管理VLAN和业务VLAN不能配置为同一VLAN，且AP和AC之间只能放通管理VLAN，不能放通业务VLAN。

• V200R021C00版本开始，配置CAPWAP源接口或源地址时，会检查和安全相关的配置是否已存在，包括DTLS加密的PSK、AC间DTLS加密的PSK、登录AP的用户名和密码、全局离线管理VAP的登录密码，均已存在才能成功配置，否则会提示用户先完成相关的配置。
• V200R021C00版本开始，AC默认开启CAPWAP控制隧道的DTLS加密功能。开启该功能，添加AP时AP会上线失败，此时需要先开启CAPWAP DTLS不认证方式（capwap dtls no-auth enable）让AP上线，以便AP获取安全凭证，AP上线后应及时关闭该功能（undo capwap dtls no-auth enable），避免未授权AP上线。

操作步骤

1. 配置周边设备# 配置接入交换机Switch的GE0/0/1和GE0/0/2接口加入VLAN100，GE0/0/1的缺省VLAN为VLAN100。

<HUAWEI> system-view

[HUAWEI] sysname Switch

[Switch] vlan batch 100

[Switch] interface gigabitethernet 0/0/1

[Switch-GigabitEthernet0/0/1] port link-type trunk

[Switch-GigabitEthernet0/0/1] port trunk pvid vlan 100

[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 100

[Switch-GigabitEthernet0/0/1] port-isolate enable

[Switch-GigabitEthernet0/0/1] quit

[Switch] interface gigabitethernet 0/0/2

[Switch-GigabitEthernet0/0/2] port link-type trunk

[Switch-GigabitEthernet0/0/2] port trunk allow-pass vlan 100

[Switch-GigabitEthernet0/0/2] quit

1. # 配置Router的接口GE1/0/0加入VLAN101，创建接口VLANIF101并配置IP地址为10.23.101.2/24。

<Huawei> system-view

[Huawei] sysname Router

[Router] vlan batch 101

[Router] interface gigabitethernet 1/0/0

[Router-GigabitEthernet1/0/0] port link-type trunk

[Router-GigabitEthernet1/0/0] port trunk allow-pass vlan 101

[Router-GigabitEthernet1/0/0] quit

[Router] interface vlanif 101

[Router-Vlanif101] ip address 10.23.101.2 24

[Router-Vlanif101] quit

1. 配置AC与其它网络设备互通
   如果AC直接连接AP，需要在AC直连AP的接口上配置缺省VLAN为管理VLAN100。
   # 配置AC的接口GE0/0/1加入VLAN100，接口GE0/0/2加入VLAN101。

<HUAWEI> system-view

[HUAWEI] sysname AC

[AC] vlan batch 100 101

[AC] interface gigabitethernet 0/0/1

[AC-GigabitEthernet0/0/1] port link-type trunk

[AC-GigabitEthernet0/0/1] port trunk allow-pass vlan 100

[AC-GigabitEthernet0/0/1] quit

[AC] interface gigabitethernet 0/0/2

[AC-GigabitEthernet0/0/2] port link-type trunk

[AC-GigabitEthernet0/0/2] port trunk allow-pass vlan 101

[AC-GigabitEthernet0/0/2] quit

1. 配置DHCP服务器为STA和AP分配IP地址# 在AC上配置VLANIF100接口为AP提供IP地址，配置VLANIF101接口为STA提供IP地址，并配置下一跳为Router的缺省路由。DNS服务器地址请根据实际需要配置。常用配置方法如下：

• 接口地址池场景，需要在VLANIF接口视图下执行命令dhcp server dns-list ip-address &<1-8>。
• 全局地址池场景，需要在IP地址池视图下执行命令dns-list ip-address &<1-8>。

[AC] dhcp enable

[AC] interface vlanif 100

[AC-Vlanif100] ip address 10.23.100.1 24

[AC-Vlanif100] dhcp select interface

[AC-Vlanif100] quit

[AC] interface vlanif 101

[AC-Vlanif101] ip address 10.23.101.1 24

[AC-Vlanif101] dhcp select interface

[AC-Vlanif101] dhcp server excluded-ip-address 10.23.101.2

[AC-Vlanif101] quit

[AC] ip route-static 0.0.0.0 0.0.0.0 10.23.101.2

1. 配置AP上线# 创建AP组，用于将相同配置的AP都加入同一AP组中。

[AC] wlan

[AC-wlan-view] ap-group name ap-group1

[AC-wlan-ap-group-ap-group1] quit

1. # 创建域管理模板，在域管理模板下配置AC的国家码并在AP组下引用域管理模板。

[AC-wlan-view] regulatory-domain-profile name default

[AC-wlan-regulate-domain-default] country-code cn

[AC-wlan-regulate-domain-default] quit

[AC-wlan-view] ap-group name ap-group1

[AC-wlan-ap-group-ap-group1] regulatory-domain-profile default

Warning: Modifying the country code will clear channel, power and antenna gain configurations of the radio and reset the AP. Continue?[Y/N]:y

[AC-wlan-ap-group-ap-group1] quit

[AC-wlan-view] quit

1. # 配置AC的源接口。
   V200R021C00版本开始，配置CAPWAP源接口或源地址时，会检查和安全相关的配置是否已存在，包括DTLS加密的PSK、AC间DTLS加密的PSK、登录AP的用户名和密码、全局离线管理VAP的登录密码，均已存在才能成功配置，否则会提示用户先完成相关的配置。

[AC] capwap source interface vlanif 100

Set the DTLS PSK(contains 6-32 plain-text characters, or 48 or 68 cipher-text characters that must be a combination of at least two of the following: lowercase letters a to z, uppercase letters A to Z, digits, and special characters):******

Set the DTLS inter-controller PSK(contains 6-32 plain-text characters, or 48 or 68 cipher-text characters that must be a combination of at least two of the following: lowercase letters a to z, uppercase letters A to Z, digits, and special characters):******

Set the user name for FIT APs(contains 4-31 plain-text characters, which can only include letters, digits and underlines. And the first character must be a letter):admin

Set the password for FIT APs(plain-text password of 8-128 characters or cipher-text password of 48-188 characters that must be a combination of at least three of the following: lowercase letters a to z, uppercase letters A to Z, digits, and special characters):********

Set the global temporary-management psk(contains 8-63 plain-text characters, or 48-108 cipher-text characters that must be a combination of at least two of the following: lowercase letters a to z, uppercase letters A to Z, digits, and special characters):********

1. # 开启CAPWAP DTLS不认证方式。（V200R021C00及之后版本）

[AC] capwap dtls no-auth enable

1.
   V200R021C00版本开始，AC默认开启CAPWAP控制隧道的DTLS加密功能。开启该功能，添加AP时AP会上线失败，此时需要先开启CAPWAP DTLS不认证方式让AP上线，以便AP获取安全凭证，AP上线后应及时关闭该功能，避免未授权AP上线。
   # 在AC上离线导入AP，并将AP加入AP组“ap-group1”中。假设AP的MAC地址为60de-4476-e360，并且根据AP的部署位置为AP配置名称，便于从名称上就能够了解AP的部署位置。例如MAC地址为60de-4476-e360的AP部署在1号区域，命名此AP为area_1。

   ap auth-mode命令缺省情况下为MAC认证，如果之前没有修改其缺省配置，可以不用执行ap auth-mode mac-auth。
   举例中使用的AP为AP5030DN，具有射频0和射频1两个射频。AP5030DN的射频0为2.4GHz射频，射频1为5GHz射频。

[AC] wlan

[AC-wlan-view] ap auth-mode mac-auth

[AC-wlan-view] ap-id 0 ap-mac 60de-4476-e360

[AC-wlan-ap-0] ap-name area_1

Warning: This operation may cause AP reset. Continue? [Y/N]:y

[AC-wlan-ap-0] ap-group ap-group1

Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configuration s of the radio, Whether to continue? [Y/N]:y

[AC-wlan-ap-0] quit

1. # 将AP上电后，当执行命令display ap all查看到AP的“State”字段为“nor”时，表示AP正常上线。

[AC-wlan-view] display ap all

Total AP information:

nor  : normal          [1]

Extra information:

P  : insufficient power supply

--------------------------------------------------------------------------------------------------

ID   MAC            Name   Group     IP            Type            State STA Uptime      ExtraInfo

--------------------------------------------------------------------------------------------------

0    60de-4476-e360 area_1 ap-group1 10.23.100.254 AP5030DN        nor   0   10S         -

--------------------------------------------------------------------------------------------------

Total: 1

1. # 关闭CAPWAP DTLS不认证方式。（V200R021C00及之后版本）

[AC-wlan-view] quit

[AC] undo capwap dtls no-auth enable

[AC] wlan

1. 配置WLAN业务参数# 创建名为“wlan-net”的安全模板，并配置安全策略。

   举例中以配置WPA-WPA2+PSK+AES的安全策略为例，密码为“a1234567”，实际配置中请根据实际情况，配置符合实际要求的安全策略。

[AC-wlan-view] security-profile name wlan-net

[AC-wlan-sec-prof-wlan-net] security wpa-wpa2 psk pass-phrase a1234567 aes

[AC-wlan-sec-prof-wlan-net] quit

1. # 创建名为“wlan-net”的SSID模板，并配置SSID名称为“wlan-net”。

[AC-wlan-view] ssid-profile name wlan-net

[AC-wlan-ssid-prof-wlan-net] ssid wlan-net

[AC-wlan-ssid-prof-wlan-net] quit

1. # 创建名为“wlan-net”的VAP模板，配置业务数据转发模式、业务VLAN，并且引用安全模板和SSID模板。

[AC-wlan-view] vap-profile name wlan-net

[AC-wlan-vap-prof-wlan-net] forward-mode tunnel

[AC-wlan-vap-prof-wlan-net] service-vlan vlan-id 101

[AC-wlan-vap-prof-wlan-net] security-profile wlan-net

[AC-wlan-vap-prof-wlan-net] ssid-profile wlan-net

[AC-wlan-vap-prof-wlan-net] quit

1. # 配置AP组引用VAP模板，AP上射频0和射频1都使用VAP模板“wlan-net”的配置。

[AC-wlan-view] ap-group name ap-group1

[AC-wlan-ap-group-ap-group1] vap-profile wlan-net wlan 1 radio 0

[AC-wlan-ap-group-ap-group1] vap-profile wlan-net wlan 1 radio 1

[AC-wlan-ap-group-ap-group1] quit

1. 配置AP射频的信道和功率
   射频的信道和功率自动调优功能默认开启，如果不关闭此功能则会导致手动配置不生效。举例中AP射频的信道和功率仅为示例，实际配置中请根据AP的国家码和网规结果进行配置。
   # 关闭AP射频0的信道和功率自动调优功能，并配置AP射频0的信道和功率。

[AC-wlan-view] ap-id 0

[AC-wlan-ap-0] radio 0

[AC-wlan-radio-0/0] calibrate auto-channel-select disable

[AC-wlan-radio-0/0] calibrate auto-txpower-select disable

[AC-wlan-radio-0/0] channel 20mhz 6

Warning: This action may cause service interruption. Continue?[Y/N]y

[AC-wlan-radio-0/0] eirp 127

[AC-wlan-radio-0/0] quit

1. # 关闭AP射频1的信道和功率自动调优功能，并配置AP射频1的信道和功率。

[AC-wlan-ap-0] radio 1

[AC-wlan-radio-0/1] calibrate auto-channel-select disable

[AC-wlan-radio-0/1] calibrate auto-txpower-select disable

[AC-wlan-radio-0/1] channel 20mhz 149

Warning: This action may cause service interruption. Continue?[Y/N]y

[AC-wlan-radio-0/1] eirp 127

[AC-wlan-radio-0/1] quit

[AC-wlan-ap-0] quit

1. 配置组播转单播功能# 创建名为“wlan-traffic”的流量模板，配置IGMP Snooping功能，并配置流量模板下组播转单播功能。

[AC-wlan-view] traffic-profile name wlan-traffic

[AC-wlan-traffic-prof-wlan-traffic] igmp-snooping enable

[AC-wlan-traffic-prof-wlan-traffic] traffic-optimize multicast-unicast enable

1. 配置基于组播带宽的组播CAC# 配置VAP最大组播带宽为40960kbit/s。

[AC-wlan-traffic-prof-wlan-traffic] igmp-snooping max-bandwidth 40960

[AC-wlan-traffic-prof-wlan-traffic] quit

1. # 创建名为“wlan-system”的AP系统模板，配置组播组地址范围为225.1.1.1～225.1.1.5，组播组带宽为2048kbit/s。

[AC-wlan-view] ap-system-profile name wlan-system

[AC-wlan-ap-system-prof-wlan-system] igmp-snooping group-bandwidth start-group-address 225.1.1.1 end-group-address 225.1.1.5 bandwidth 2048

[AC-wlan-ap-system-prof-wlan-system] quit

1. # 在VAP模板“wlan-net”中引用流量模板“wlan-traffic”。

[AC-wlan-view] vap-profile name wlan-net

[AC-wlan-vap-prof-wlan-net] traffic-profile wlan-traffic

Warning: This action may cause service interruption. Continue?[Y/N]y

[AC-wlan-vap-prof-wlan-net] quit

1. # 配置AP组引用AP系统模板。

[AC-wlan-view] ap-group name ap-group1

[AC-wlan-ap-group-ap-group1] ap-system-profile wlan-system

[AC-wlan-ap-group-ap-group1] quit

1. 验证配置结果WLAN业务配置会自动下发给AP，配置完成后，通过执行命令display vap ssid wlan-net查看如下信息，当“Status”项显示为“ON”时，表示AP对应的射频上的VAP已创建成功。

[AC-wlan-view] display vap ssid wlan-net

WID : WLAN ID

--------------------------------------------------------------------------------

AP ID AP name RfID WID   BSSID          Status  Auth type     STA   SSID

--------------------------------------------------------------------------------

0     area_1  0    1     60DE-4476-E360 ON      WPA/WPA2-PSK  0     wlan-net

0     area_1  1    1     60DE-4476-E370 ON      WPA/WPA2-PSK  0     wlan-net

-------------------------------------------------------------------------------

Total: 2

1. STA搜索到名为“wlan-net”的无线网络，输入密码“a1234567”并正常关联后，在AC上执行display station ssid wlan-net命令，可以查看到用户已经接入到无线网络“wlan-net”中。

[AC-wlan-view] display station ssid wlan-net

Rf/WLAN: Radio ID/WLAN ID

Rx/Tx: link receive rate/link transmit rate(Mbps)

---------------------------------------------------------------------------------

STA MAC         AP ID Ap name   Rf/WLAN  Band  Type  Rx/Tx      RSSI  VLAN  IP address

---------------------------------------------------------------------------------

e019-1dc7-1e08  0     area_1    1/1      5G    11n   46/59      -68   101   10.23.101.254

---------------------------------------------------------------------------------

Total: 1 2.4G: 0 5G: 1

1. 在AC上执行命令display wlan igmp-snooping vap-cac ap-id 0查看如下信息。当“CurBw”和“MaxBw”的差值小于配置的组播组带宽值时，新用户无法接入组播组。

[AC-wlan-view] display wlan igmp-snooping vap-cac ap-id 0

Info: This operation may take a few seconds, please wait.done.

Rf            : Radio ID                  WID             : WLAN ID

CurBw         : Current bandwidth(kbps)   MaxBw           : Max bandwidth(kbps)

CurUser       : Current user number       MaxUser         : Max user number

BwUtilization : Bandwidth utilization     UserUtilization : User utilization

--------------------------------------------------------------------------------

Rf  WID  CurBw/MaxBw        BwUtilization  CurUser/MaxUser  UserUtilization

--------------------------------------------------------------------------------

0   1    0/40960            0%             0/0              0%

1   1    0/40960            0%             0/0              0%

--------------------------------------------------------------------------------

Total: 2

配置文件

• Switch的配置文件

#

sysname Switch

#

vlan batch 100

#

interface GigabitEthernet0/0/1

port link-type trunk

port trunk pvid vlan 100

port trunk allow-pass vlan 100

port-isolate enable group 1

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 100

#

return

• Router的配置文件

#

sysname Router

#

vlan batch 101

#

interface Vlanif101

ip address 10.23.101.2 255.255.255.0

#

interface GigabitEthernet1/0/0

port link-type trunk

port trunk allow-pass vlan 101

#

return

• AC的配置文件

#

sysname AC

#

vlan batch 100 to 101

#

dhcp enable

#

interface Vlanif100

ip address 10.23.100.1 255.255.255.0

dhcp select interface

#

interface Vlanif101

ip address 10.23.101.1 255.255.255.0

dhcp select interface

#

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 100

#

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 101

#

capwap source interface vlanif100

#

wlan

traffic-profile name wlan-traffic

 igmp-snooping enable

 igmp-snooping max-bandwidth 40960

 traffic-optimize multicast-unicast enable

security-profile name wlan-net

 security wpa-wpa2 psk pass-phrase %^%#m"tz0f>~7.[`^6RWdzwCy16hJj/Mc!,}s`X*B]}A%^%# aes

ssid-profile name wlan-net

 ssid wlan-net

vap-profile name wlan-net

 forward-mode tunnel

 service-vlan vlan-id 101

 ssid-profile wlan-net

 security-profile wlan-net

 traffic-profile wlan-traffic

regulatory-domain-profile name default

ap-system-profile name wlan-system

 igmp-snooping group-bandwidth start-group-address 225.1.1.1 end-group-address 225.1.1.5 bandwidth 2048

ap-group name ap-group1

 ap-system-profile wlan-system

 radio 0

  vap-profile wlan-net wlan 1

 radio 1

  vap-profile wlan-net wlan 1

ap-id 0 type-id 35 ap-mac 60de-4476-e360 ap-sn 210235554710CB000042

 ap-name area_1

 ap-group ap-group1

 radio 0

  channel 20mhz 6

  eirp 127

  calibrate auto-channel-select disable

  calibrate auto-txpower-select disable

 radio 1

  channel 20mhz 149

  eirp 127

  calibrate auto-channel-select disable

  calibrate auto-txpower-select disable

#

return
