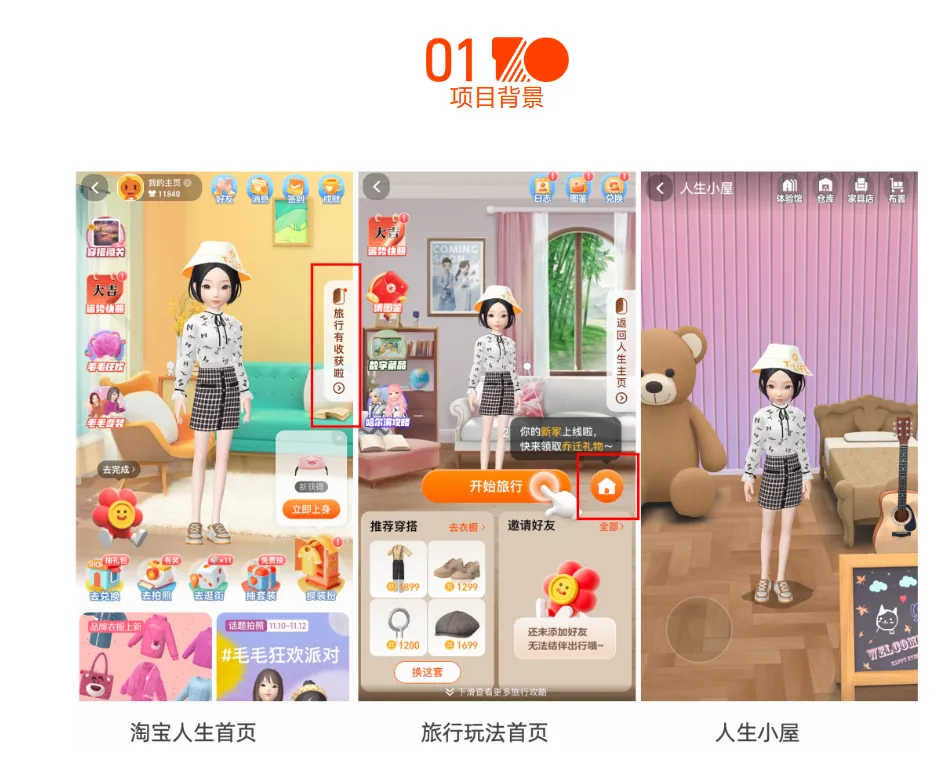

淘宝人生，是一款手机淘宝App内可以玩转虚拟形象的轻游戏，包含了捏脸、穿搭、美颜、拍照等功能，逛街、家园等玩法。在它核心玩法日益成熟后，我们希望虚拟角色可以和虚拟场景进行交互互动，提供一些新的社交场景和玩法。因此，我们向虚拟人和虚拟场景方向展开了新的技术探索，开发“人生小屋”玩法。（上图展示了淘宝App中人生小屋的入口路径：搜淘宝人生跳转 -> 右侧去旅行 -> 人生小屋icon，欢迎大家前来体验！！）
- 增加游戏的可玩性。给淘宝人生提供一个“家”的场景，在该场景中可以进行室内家具摆放、装饰，人与家具交互，成为用户串门的场所，提供新的社交场景和玩法。
- 丰富淘宝人生旅行玩法。通过旅行玩法，用户可获取家具材料，合成家具，在【家】中进行摆放，提升旅行玩法的游戏性和时长。

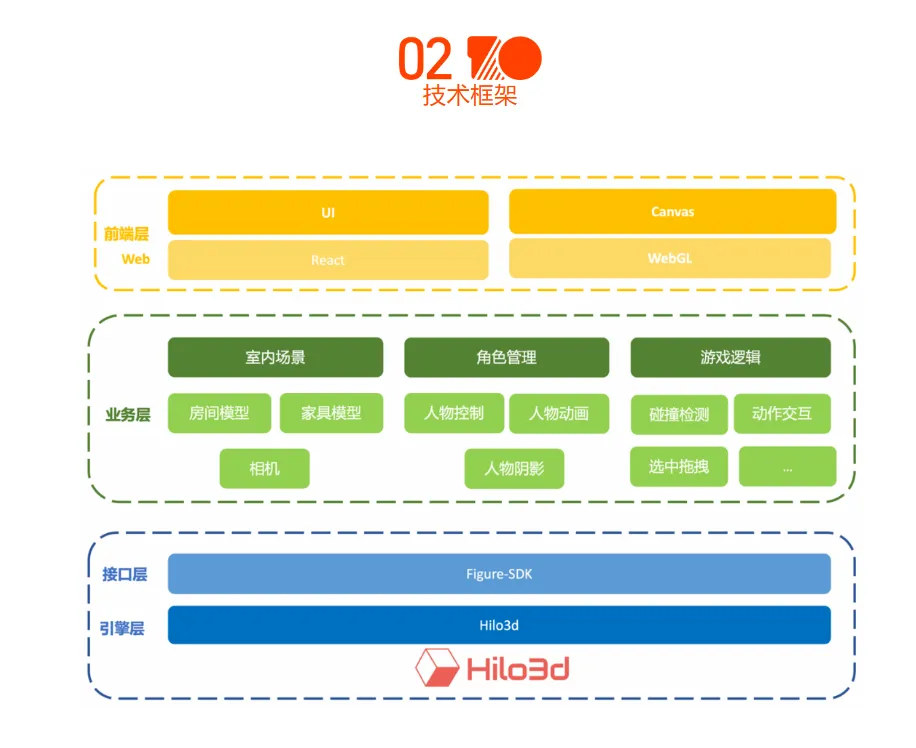

人生小屋基于我们团队的自研web3d渲染引擎Hilo3d开发，使用webgl渲染到前端的canvas画布上。笔者的主要工作内容即为绿框中的业务功能，概括来讲，可以划分为：室内场景搭建、角色管理、游戏逻辑开发 三大块。下面，将会分享在一步步搭建过程中，考虑以及采用的各个技术方案。
▐ 室内场景
- Step 1：加载室内场景
首先，从场景搭建开始。

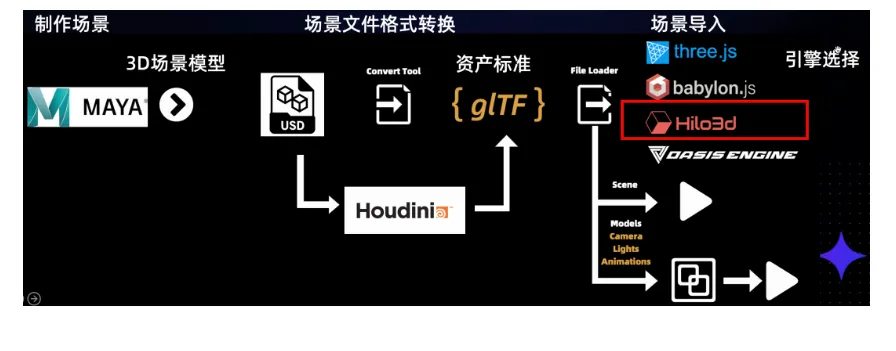

如何加载房屋3D模型，整个过程概括来讲，大致经历这几个步骤：
- 首先使用一些3d软件，比如MAYA，制作出3d房屋模型，把过程产物暂存在OSS，并提供预览工具
- 给模型上贴图，用Photoshop制作贴图，把贴图上传至CDN
- 导出一个USD文件
- 使用houdini 程序化生成阴影和lod类型的gltf
- 我们使用GLTF作为我们的资产标准
- 最后，使用hilo3d 引擎，通过GLTF Importer导入glTF模型
- Step2：加载家具模型

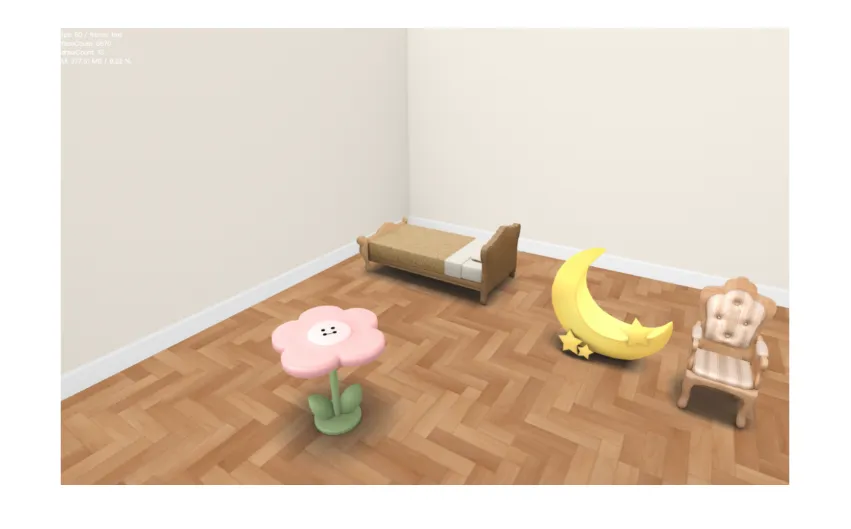

同理，使用和房间模型相似的步骤，可以用同样的方式去加载各个家具的模型：
在加载了所需的各个模型后，开始搭建整个场景的结构：

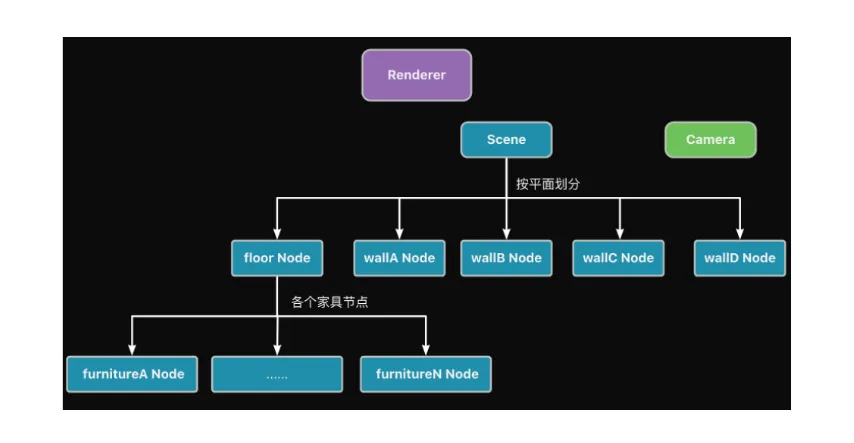

初始化一个场景节点作为根节点，然后，把各个平面节点加入场景节点中，再把属于各个平面的家具放入平面节点中。之所以会按照平面先划分平面节点，是为了便于统一操作平面节点，比如在某些情况下，我们想将地板的家具全部隐藏，那么选择直接隐藏地板节点即可。
- Step 3：加载相机

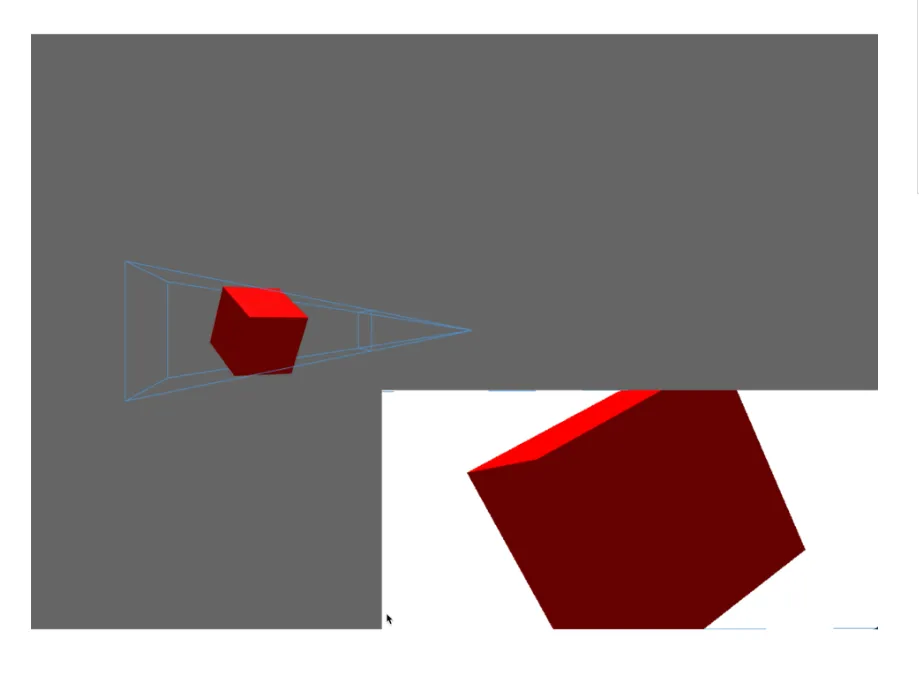

3d场景渲染的核心三要素：scene, camera, renderer ⇒ render the scene with camera我们所看到的的场景内的画面，就是渲染器render根据新的相机对象参数渲染出场景图像，更简单的来讲，即将相机捕捉到的场景帧，通过渲染器渲染到画布上展示给用户。
相机选择
下一步，加载相机。在相机的选择方面，有两个最常用的相机：透视相机和正交相机。

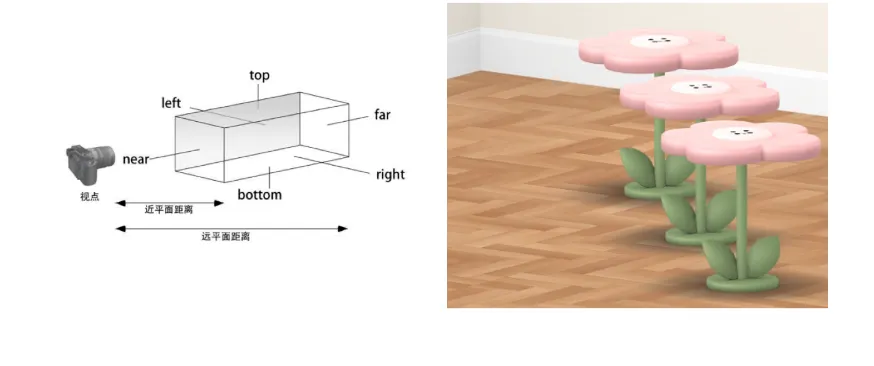

正交相机：元素在屏幕上的大小与离相机的距离无关，按照正投影算法自动计算几何体的投影结果。

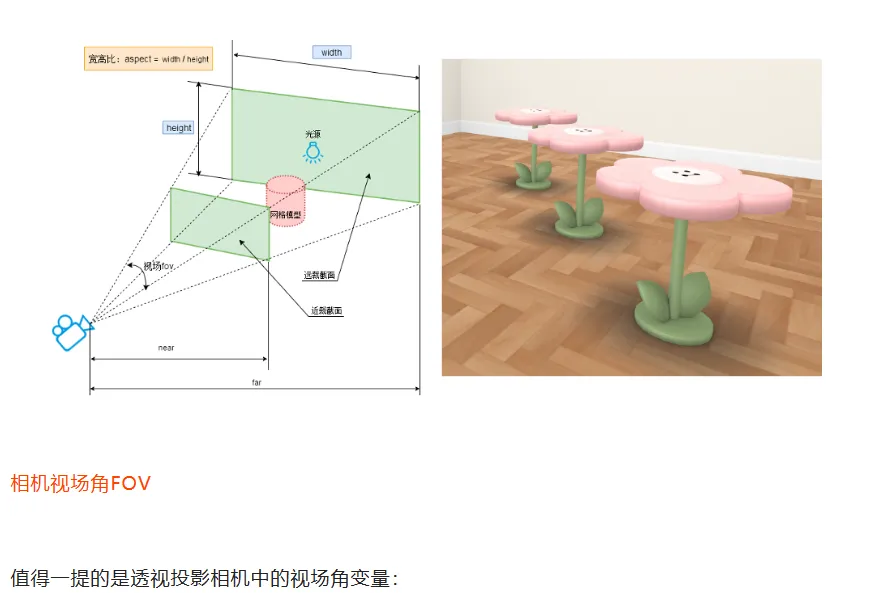

透视相机：透视相机看见的结果除了与几何体的角度有关，还和距离相关。透视相机能够更模拟出人眼所看到的世界，有一种近大远小的效果。比如你观察一条铁路距离越远你会感到两条轨道之间的宽度越小。在3D场景的渲染中，往往会使用透视投影照相机。

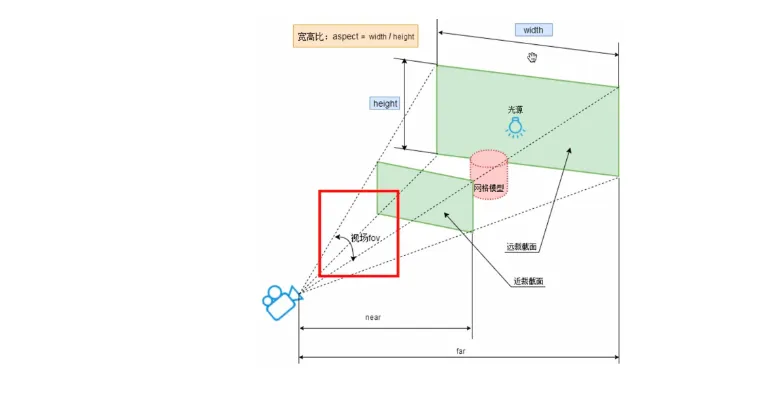

视场角：相机视锥体的两端的夹角。视场角的大小决定了视野范围，视场角越大，视野就越大。目标物体超过这个角就不会被收在镜头里。
相机控件OrbitControl
在选好了相机后，现在在画布上已经可以看见当前相机视角捕捉的3d室内场景了，但是这是一个静态的模型。我们下一个需求点，肯定是希望这个模型可以随着鼠标转起来，也就是我们鼠标左右移动，可以切换视角，看到房屋的各个角落。于是，我们引入orbitcontrol控件。
orbitControl可以使相机可以围绕目标进行轨道运动，以场景中心为中心，左右拖动屏幕会让镜头围绕着场景中心旋转，镜头始终会看着中心点。
它的原理是OrbitControls可以控制浏览器实时监控鼠标或键盘触发事件，比如鼠标左键发生拖动，那么拖动的距离就会改变相机的数据：比如位置和拍摄角度， 渲染器就会根据新的相机对象参数渲染，渲染出来的图像就会变化。

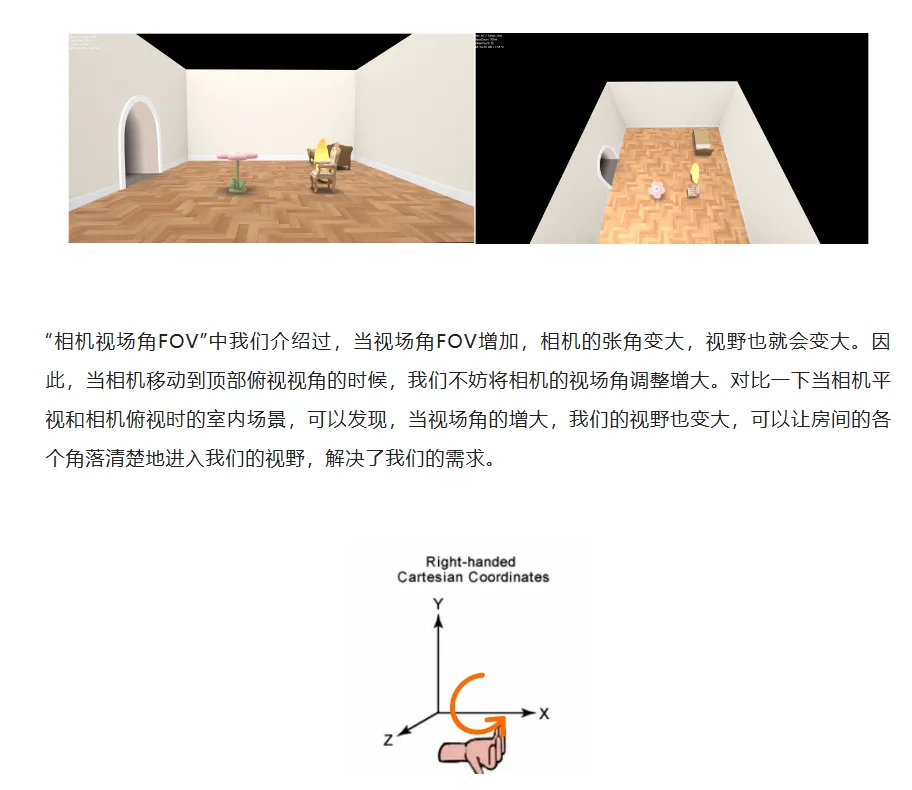

观察视频，我们有了新的需求点：当相机在房间顶部，俯视这个房间的时候，视野可不可以变大，可以看见整个房间，这就涉及到相机视野的变换。
相机视野变换：调整FOV
由于我们使用的是webgl默认的右手坐标系，其实相机的上下移动，可以认为是绕着x轴的旋转角度。
因此，在实现的时候，我们把相机的fov和相机在x轴的旋转角度rotationX关联起来。
- Step 4：特定mesh隐藏

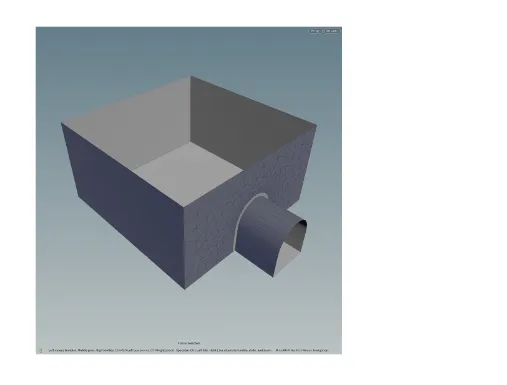

至此，我们可以看一下我们加载的室内模型：
我们可能会提出一些疑问：
- 为什么相机旋转到墙壁背后的时候，墙壁自动被隐藏了？这是因为我们在搭建3d模型的时候，把墙壁建成了单面墙，也就是只能在墙壁的正面才能看见墙。

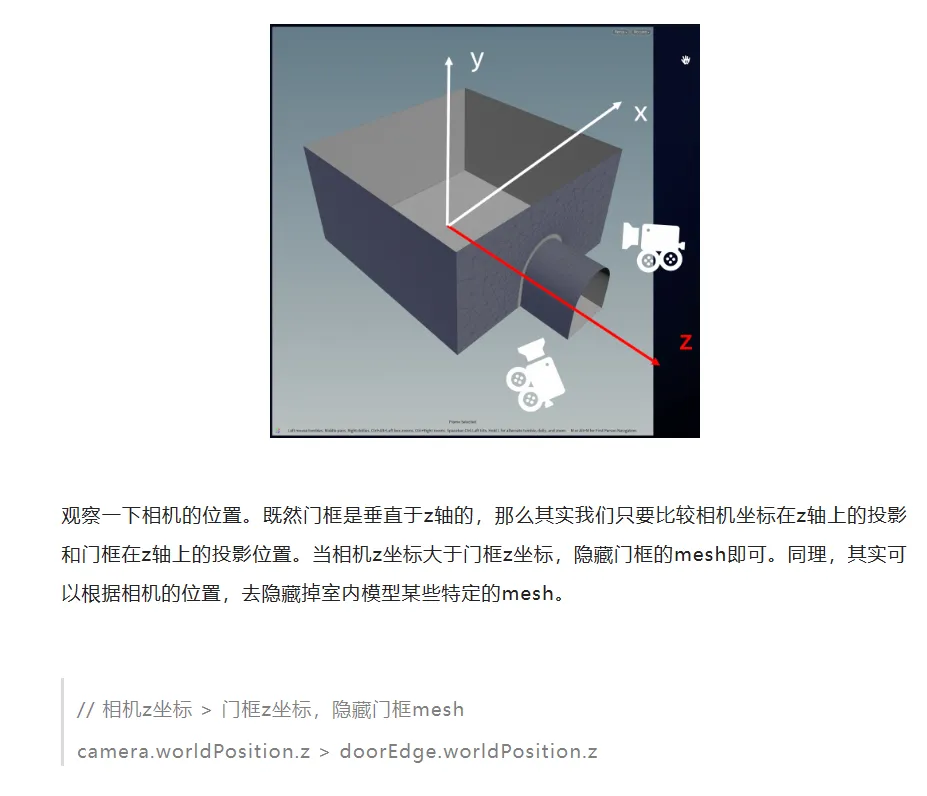

- 当我们的视角切换到入户门后时，但是这个门框并没有被隐藏？怎么也能隐藏掉门框？
▐ 角色控制
- Step 1：加载虚拟人并使用摇杆操控
如何创建一个虚拟角色，这是一个有很多可以探究的领域，我们团队在第十六届D2论坛上分享过关于【虚拟偶像诞生记】的专题分享，如果大家感兴趣可以去更详细的了解一下，附上相关文章链接：《虚拟数字人行业现状和技术研究》
加载虚拟人后，我们使用joystick摇杆去操控人物在室内场景内的自由移动：
在这里，我们发现了问题：操控人物走动起来后，这个相机的视角没有转动，那么操控人物就能自由的走出我们的视野。
- Step 2：相机跟随
因此，为了能让人物能始终在我们的视野中，我们让相机跟随人物节点移动。具体做法：
把场景的相机挂载到人物node节点上，以它为父节点。相对于人物节点，相机有一个固定的偏移量，让相机始终位于人物的正前方，并且距离人物一定的距离。那么当操控人物节点移动的时候，相机的节点也就会同步跟随移动，并且始终保持人物在最中心。
我们来看看最终实现的虚拟角色控制：
▐ 游戏逻辑
在完成了室内场景加载和虚拟角色加载后，我们来到了游戏逻辑开发部分。首先，我们来实现对家具的操作，先来看看家具是如何选中的？
- Step 1: 家具选中
我们考虑到了一种业界非常通用的方法：raycast光线投射。
raycast多用于实现物体选择或相交。用一句话概括来讲：通过三维空间中相机视点与鼠标在屏幕上的位置的连线，形成一条直线，捕获与此直线相交的空间中的物体，即为选中的物体。
具体计算步骤：
- 第一步，需要确定射线方向，也就是确定射线的起点（比如常用的相机世界原点）
- 然后确定射线终点：也就是鼠标点击处。计算点击像素点坐标是世界坐标中的位置
- 知道起点和方向就可以得到一条无限长的射线，使用点击的像素点的世界坐标减去相机位置，标准化后得到方向矢量（射线的方向）
- 再把射线先和检测物体的包围和求交，检测是否相交。
- 如果一条射线和多个物体相交，则把相交的物体按照深度排序返回。
所以怎么去选中家具？
在鼠标点击处投射出屏幕射线，检测物体为家具，返回与家具碰撞的结果
- Step 2：家具拖拽移动
第二步: 如何能拖拽家具，在我们的小屋内进行移动？
最核心的点在于：如何得知鼠标拖拽位置的世界坐标？从而实现家具随着用户触摸点的移动而移动的效果（拖拽效果）。
我们同样可以使用raycast，创建出一条相机到点击处的射线，只是此时，检测物体变成了地板。那么，当鼠标/触摸点移动的时候，就可以获取到鼠标在地板上的具体位置，然后把家具中心移动过去，实现家具拖拽的效果。
0:10
- Step 3：人物与家具碰撞方案
第三步，当人物移动后，人物与家具如何实现碰撞？
我们首先考虑了是否可以采用上一节所讲的raycast方法，上一节讲了raycast是一种检测碰撞相交的方案。更具体的来讲，在这种情况下，射线的发射源变成了人物，射线方向变成人物走动的方向，而检测物体变成了场景内摆放的所有家具或墙壁。以这种方法，我们可以检测到人物在走动过程中，与各个家具的碰撞情况。
然而，我们不得不考虑到一个问题：随着室内家具的逐渐增加，每次碰撞检测都会需要遍历检测物体，即场景内全部家具的节点-> 这会带来一个问题：性能不佳。经过我们实验，当室内有大量家具时，低端机达不到30fps。
因此，我们寻求了其他的方案：格子碰撞。
我们会以地砖格子为单位，使用二维数组去描述地砖信息，保存地砖上相应家具信息。
我们保存了一张看不见的逻辑层。这个层的大小和地板等大，并且也进行了格子划分，主要目的就是为了碰撞检测，使用一个数组描述信息。

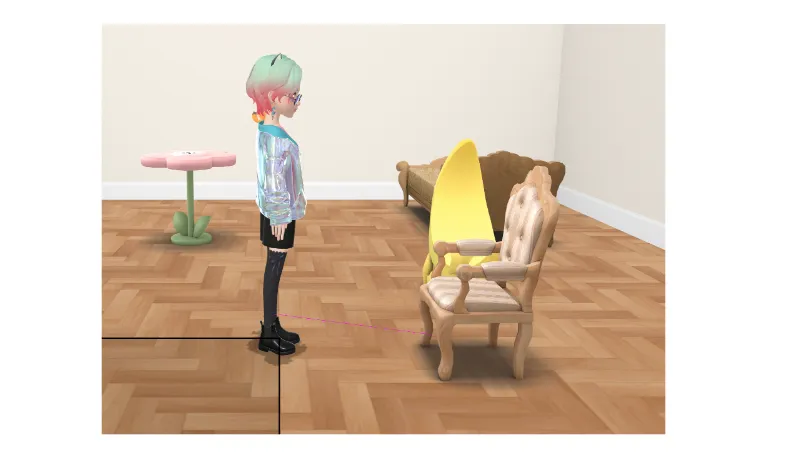

我们会以地砖格子为单位，比如将地板划分为n*n个格子，使用二维数组去描述地砖信息，假设家具所占地砖面积为x*y，那么就在这一片的地砖上保存相应家具信息。用这种方式，我们就可以实现人物和家具的碰撞，检测地图中人物是否碰到了NPC或者障碍物。
- Step 4：人物与家具交互
至此，我们的人物可以与家具发生碰撞了。下一步，碰撞到的家具若是床，若是椅子，我们自然希望我们的人物可以实现与家具的交互：上床躺下 / 椅子坐下。
于是，我们在家具可以交互的位置，比如床的两侧，添加了动作触发点。当人物走动到足够靠近家具的动作触发点，出现动作按钮，点击后，将以动画播放的形式，让人物实现上床的一系列动作。
假设说场景内有n个光源：
第一个光源，spotlight，也就是视频中地上这个圆圈的光源，它会对整个场景产生一个shadow map。
第二个光源，directional light，它也会产生一个shadow map。
......
若有n个光源，则有n个shadow map。
最终将n次渲染的阴影结果进行合并，每个mesh渲染的时候，都会读取n个shadow map。
这也就是为什么这个天猫的模型，它同时会拥有来自spot light和来自directional light这两个阴影。
因此实际上，阴影可以被认为是贴图的叠加。
然而，这种传统的实时渲染，大家可以预见到，由于每个mesh渲染都要读取n个shadow map，它会需要大量的计算和性能。
- what is a shadow map?
因此，我们可以回过头看看对于Shadow map 阴影贴图的概念定义。所谓 ”贴图“，你可以想象成 ”一层层窗户纸“。
假设现在有一个窗户，你可以一层一层的粘贴不同透明度的窗户纸，每一层窗户纸都会叠加到之前的那一层，最终窗户纸所呈现的效果是所有窗户纸最终合并后一块呈现的效果。
- 如何降低阴影所需性能？（小屋中家具阴影）
如前面讲的，传统的实时渲染会需要大量的计算和性能，有降低阴影所需性能的方案吗？
方案1：可以有多个灯光，但只有一个平行光可产生阴影
方案2：使用 光照贴图 或 环境光照遮挡贴图 来预先计算离线照明的效果 --- 比如：床缝间的这些家具自阴影
方案3：使用 假阴影，添加一个平面放到物体下方的地面上，同时赋予一个看着像阴影的纹理图片材质。具体做法，会添加一个面光源，置于家具的顶部，向下投影出家具底部的阴影。
:20可以看出，在小屋中添加家具阴影时，对针对单个家具，进行离线渲染烘焙，因此大大降低了所需性能。
- 小屋中人物阴影渲染
同理，我们在添加人物阴影时，可以在人物的头顶放一个面光源，投射到地面上，添加一个平面放到人下方的地面上，同时赋予一个看着像阴影的纹理图片材质。
然而，不同于家具阴影允许的离线渲染，人物阴影必须要求一个实时渲染。因为人物在各个动作、姿势、服饰变化的时候，底部的渲染阴影会随之变化。如何实现人物阴影实时渲染？我们使用离屏渲染Off-Screen Rendering。在这里不再非常详细展开，感兴趣的可以去了解一下GPU屏幕渲染的两种方式：
- On-Screen Rendering
- Off-Screen Rendering
